算法原理
前置定义:
- 探索节点:
为了叙述方便,我们定义在寻路过程中向前探索的节点(地图格子)称为探索节点,起始探索节点即为原点。(探索节点可以对应为A*中的开放节点)
- 自由的探索节点:
探索节点朝着目标前进,如果前方不是阻挡,探索节点可以继续向前进入下一个地图格子,这种探索节点我们称为自由探索节点;
- 绕爬的探索节点:
探索节点朝着目标前进,如果前方是阻挡,探索节点将试图绕过阻挡,绕行中的探索节点我们成为绕爬的探索节点;
算法过程
-
起始,探索节点为自由节点,从原点出发,向目标前进;
-
自由节点前进过程中判断前面是否为障碍,
a、不是障碍,向目标前进一步,仍为自由节点;
b、是障碍,以前方障碍为界,分出左右两个分支,分别试图绕过障碍,这两个分支节点即成为两个绕爬的探索节点; -
绕爬的探索节点绕过障碍后,又成为自由节点,回到2);
-
探索节点前进后,判断当前地图格子是否为目标格子,如果是则寻路成功,根据寻路过程构造完整路径;
-
寻路过程中,如果探索节点没有了,则寻路结束,表明没有目标格子不可达;
演示算法

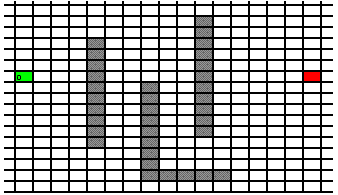

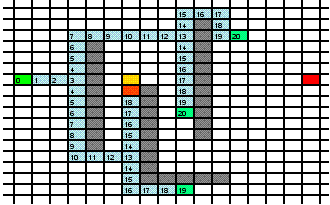

起始,此时为自由节点,从原点出发,向目标前进。

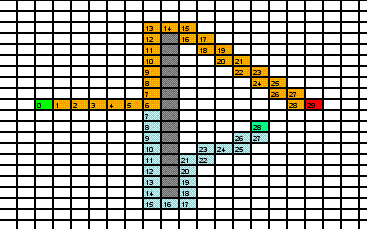

遇到障碍,分出上下两条路,分别试图绕过障碍。

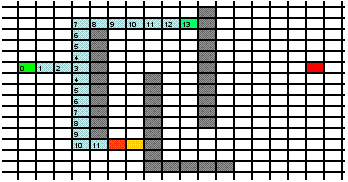

衍生出来的两个节点绕过障碍后,变为自由节点,继续朝着目标前进。此时又遇到障碍。
继续试图绕过障碍。

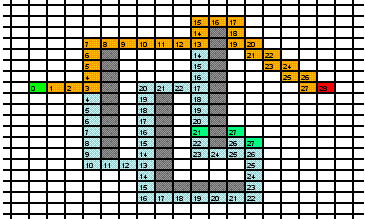

直到有节点到达目标位置。算法结束。
与A*算法的性能比较

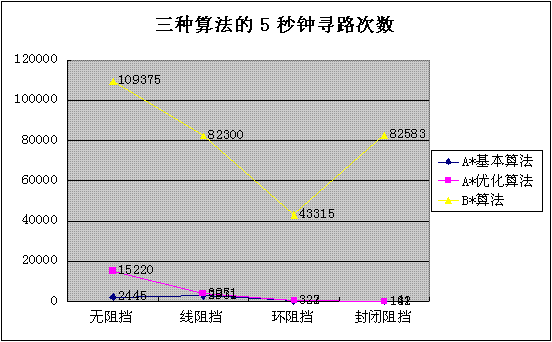

寻路次数比较(5秒钟寻路次数)

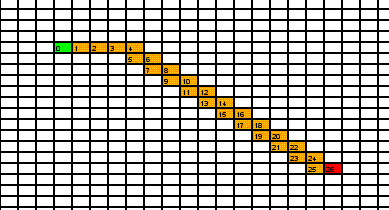

- 无障碍情况
A*
B*
效率提升约为44倍

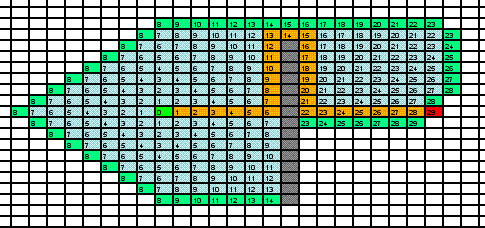

- 无障碍情况
A*
B*
效率提升约为28倍

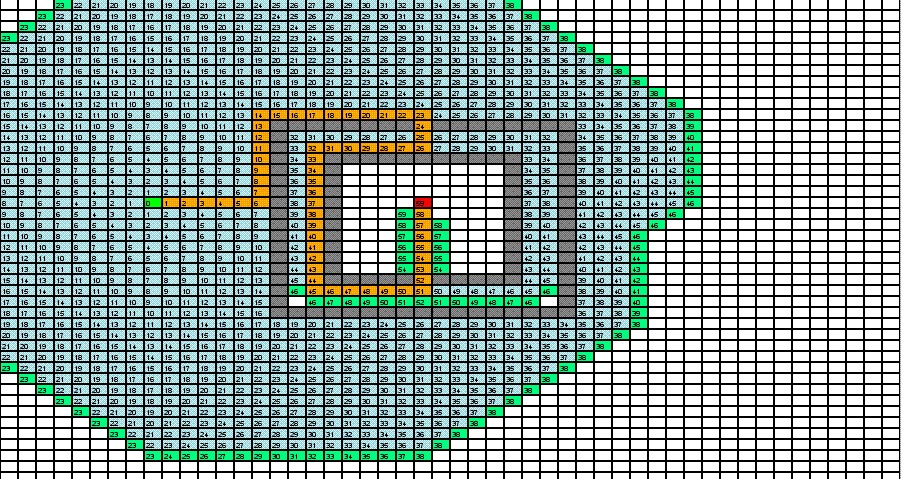

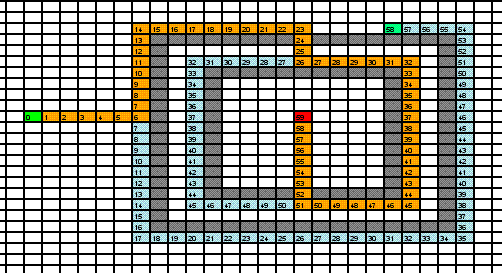

- 环形障碍
A*
B*
效率提升约为132倍

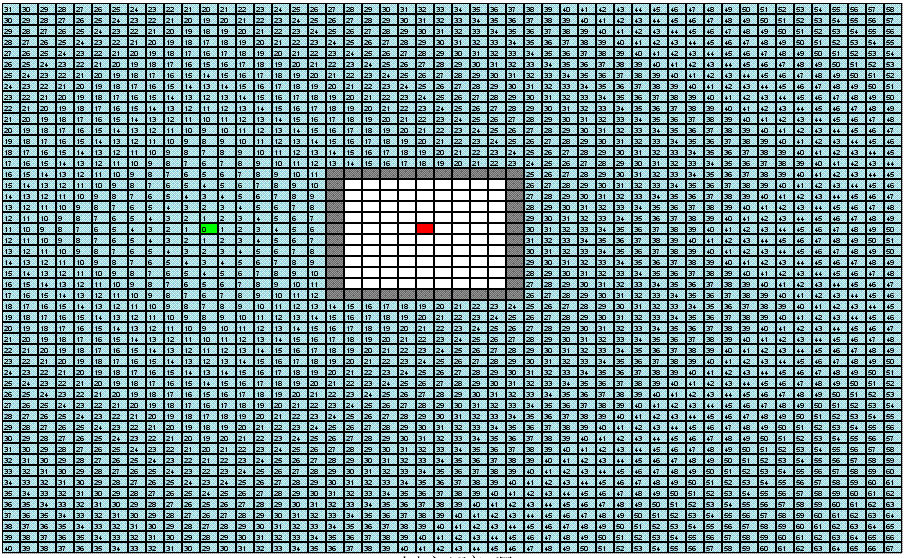

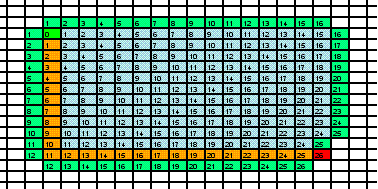

- 封闭障碍(目标不可达)
A*
B*
效率提升约为581倍
