本文详细介绍了如何在STM32F407上配置和使用CCMRAM。通过Keil环境的设置步骤及代码示例，帮助读者了解如何将变量、数组和函数放置在CCMRAM中，以实现更高效的内存管理和运行速度。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

- - 1、keil修改
  - 2、使用

参考链接

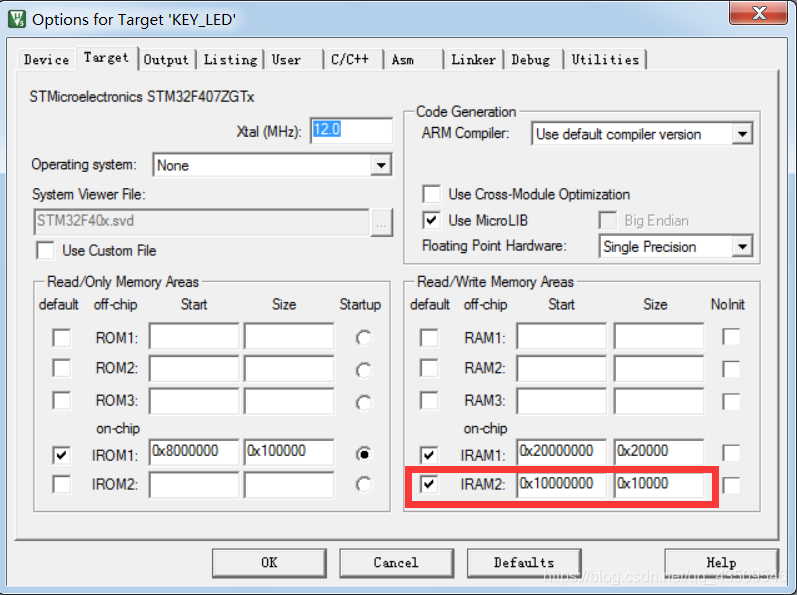

STM32F407的RAM有192Kb
在这里插入图片描述
其中192K=128（普通内存:任何外设都可以访问）+64CCMRAM（仅CPU可访问），上面IROM1和IRAM1设置可参考这里

1、keil修改

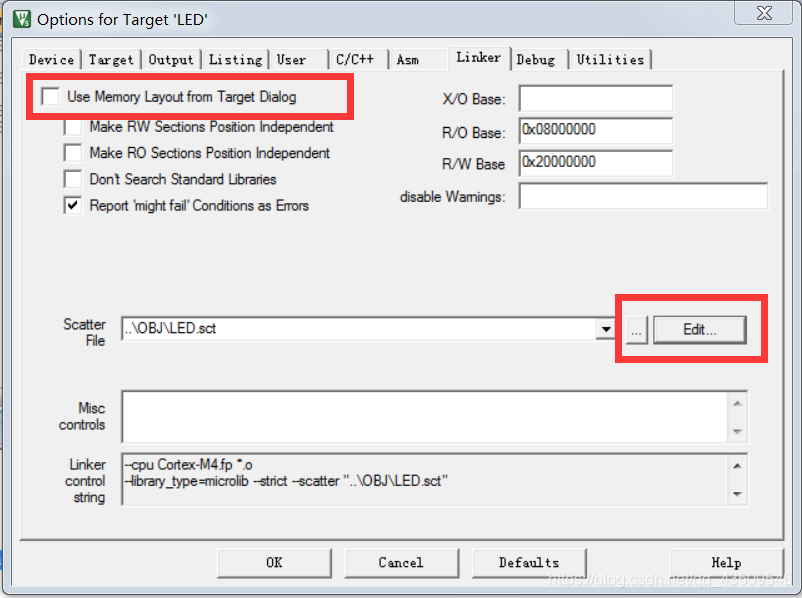

使用CCMRAM首先按图中方式勾选
在这里插入图片描述
其次

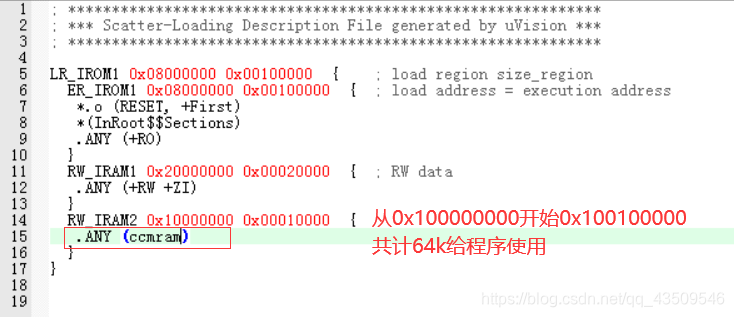

在xxx.sct中修改ccmram

下面在程序中定义数组到CCM中

其中RW-data+ZI-data=51244+129028=180272/1024=176K就是RAM中的空间，也可以查看map文件

2、使用

变量、数组、函数前面使用

__attribute__((section("ccmram")))

定义成一个宏

#define CCMRAM  __attribute__((section("ccmram")))
CCMRAM        const char buff[20] = "\r\nHi,i am creep!";//定义数组
CCMRAM void LED_Init(void)//定义函数
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);

    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_5;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}
