Verilog 基础模块参考，黑金动力社区
1、数据类型
**整数：**整数可以用二进制 b 或 B，八进制 o 或 O，十进制 d 或 D，十六进制 h 或 H 表示，例
如， 8’b00001111 表示 8 位位宽的二进制整数，4’ha 表示 4 位位宽的十六进制整数。
X 和 Z：X 代表不定值，z 代表高阻值，例如，5’b00x11，第三位不定值，3’b00z 表示最低位
为高阻值。
**下划线：**在位数过长时可以用来分割位数，提高程序可读性，如 8’b0000_1111
参数 parameter: parameter 可以用标识符定义常量，运用时只使用标识符即可，提高可读性
及维护性，如定义 parameter width = 8 ; 定义寄存器 reg [width-1:0] a; 即定义了 8 位宽度的寄存器。
**参数的传递：**在一个模块中如果有定义参数，在其他模块调用此模块时可以传递参数，并可
以修改参数，如下所示，在 module 后用#（）表示。
例如定义模块如下

module rom
#(
 parameter depth =15,
 parameter width = 8
 ）
 (
input [depth-1:0] addr ,
input [width-1:0] data ,
output result
) ;
endmodule

调用模块

module top() ;
wire [31:0] addr ;
wire [15:0] data ;
wire result ;
rom
#(
 .depth(32),
 .width(16)
 )
 r1
(.addr(addr) , .data(data) , .result(result) ) ;
endmodule

Parameter 可以用于模块间的参数传递，而 localparam 仅用于本模块内使用，不能用于参数
传递。Localparam 多用于状态机状态的定义。

2.2变量
变量是指程序运行时可以改变其值的量，下面主要介绍几个常用了变量类型。

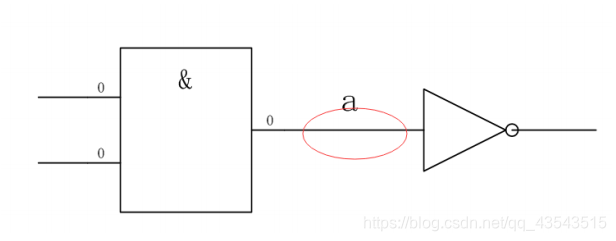

2.2.1Wire型 Wire 类型变量，也叫网络类型变量，用于结构实体之间的物理连接，如门与门之间，不能储存值，用连续赋值语句 assign 赋值，定义为 wire [n-1:0] a ; 其中 n 代表位宽，如定义 wire a ; assign a = b ; 是将 b 的结点连接到连线 a 上。如下图所示，两个实体之间的连线即是 wire 类型变量。在这里插入图片描述
2.2.2Reg 型
Reg 类型变量，也称为寄存器变量，可用来储存值，必须在 always 语句里使用。其定义为
reg [n-1:0] a ; 表示 n 位位宽的寄存器，如 reg [7:0] a; 表示定义 8 位位宽的寄存器 a。如下所示定

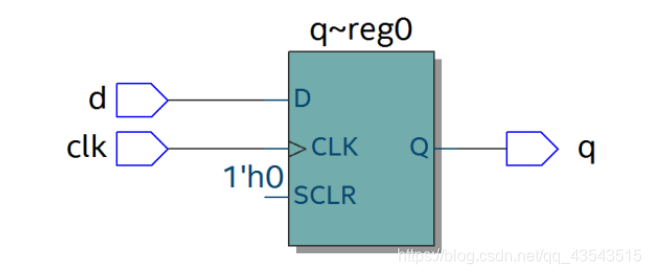

义了寄存器 q，生成的电路为时序逻辑，右图为其结构，为 D 触发器。

module top(d, clk, q) ;
input d ;
input clk ;
output reg q ;
always @(posedge clk)
begin
 q <= d ;
end
endmodule

在这里插入图片描述

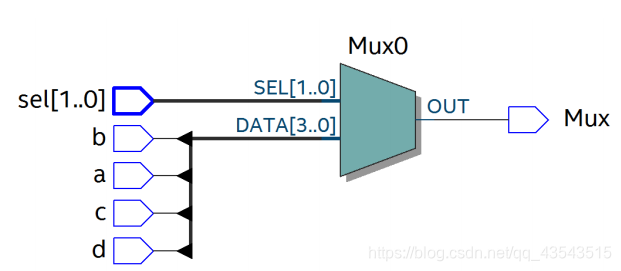

也可以生成组合逻辑，如数据选择器，敏感信号没有时钟，定义了 reg Mux，最终生成电路
为组合逻辑。

module top(a, b, c, d, sel, Mux) ;
input a ;
input b ;
input c ;
input d ;
input [1:0] sel ;
output reg Mux ;
always @(sel or a or b or c or d)
begin
 case(sel)
 2'b00 : Mux = a ;
 2'b01 : Mux = b ;
 2'b10 : Mux = c ;
 2'b11 : Mux = d ;
 endcase
end

endmodule

在这里插入图片描述
2.2.3Memory型
可以用 memory 类型来定义 RAM,ROM 等存储器，其结构为 reg [n-1:0] 存储器名[m-1:0]，意义
为 m 个 n 位宽度的寄存器。例如，reg [7:0] ram [255:0]表示定义了 256 个 8 位寄存器，256 也即是存储器的深度，8 为数据宽度。
3 运算符
运算符可分为以下几类：
（1）算术运算符（+，-，，/，%）
（2）赋值运算符（=，<=）
（3）关系运算符（>，<，>=，<=，==，！=）
（4）逻辑运算符（&&，||，！）
（5）条件运算符（？：）
（6）位运算符（_{，|，^，&，^}）
（7）移位运算符（<<，>>）
（8）拼接运算符（{ }）
3.1算术运算符
“+”(加法运算符)，”-“（减法运算符），””(乘法运算符)，”/”（除法运算符，如 7/3 =2），
“%”（取模运算符，也即求余数，如 7%3=1，余数为 1）
3.2赋值运算符
**“=”阻塞赋值，”<=”非阻塞赋值。阻塞赋值为执行完一条赋值语句，再执行下一条，可理解为顺序执行，而且赋值是立即执行；**非阻塞赋值可理解为并行执行，不考虑顺序，在 always 块语句执行完成后，才进行赋值。如下面的阻塞赋值：
代码如下：

module top(din,a,b,c,clk);
input din;
input clk;
output reg a,b,c;
always @(posedge clk)
begin
 a = din;
 b = a;
 c = b;
end
endmodule

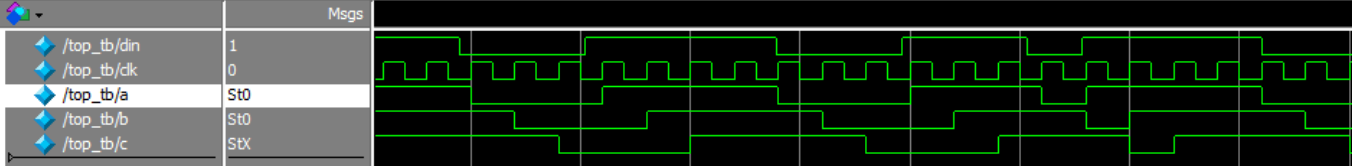

激励文件如下

`timescale 1 ns/1 ns
module top_tb() ;
reg din ;
reg clk ;
wire a,b,c ;
initial
begin
 din = 0 ;
 clk = 0 ;
 forever
 begin
 #({$random}%100)
 din = ~din ;
 end
end
always #10 clk = ~clk ;
top t0(.din(din),.a(a),.b(b),.c(c),.clk(clk)) ;
endmodule
