丙类功率放大器电路

1.仿真实验内容与要求

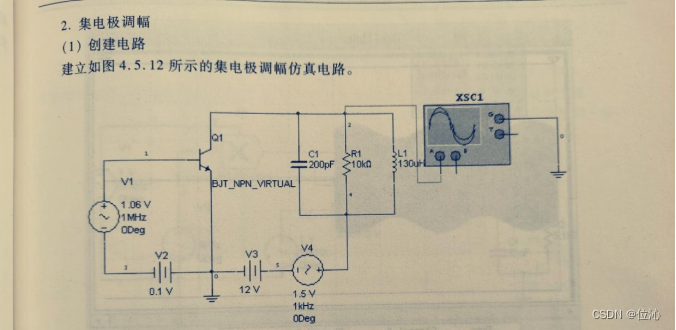

仿真实验电路如上图所示(在丙类功率放大器电路基础上实现,基极负偏置),其中,载波信号1.06V@1MHz, 调制信号1.5V@1KHz。要求:
1)计算LC选频网络的谐振频率;解释调制原理。
2)利用Multisim,EWB等EDA软件进行仿真,查看示波器输出波形并作分析。
在这里插入图片描述
2.仿真实验过程、结果与分析
3.实验心得体会
开始时选择的三极管型号不对,观察到的波形有失真的情况,失真时选择的三极管和失真仿真如下图所示
