基于LM317的可调直流电源

最新推荐文章于 2023-03-05 14:03:33 发布
最新推荐文章于 2023-03-05 14:03:33 发布
阅读量1.3k 收藏 14
点赞数
分类专栏： Multisim 硬件设计 PCB 文章标签： 单片机 嵌入式硬件 硬件工程 pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43547520/article/details/125609945
版权
PCB 同时被 3 个专栏收录
22 篇文章 18 订阅
订阅专栏
Multisim
8 篇文章 10 订阅
订阅专栏
硬件设计
7 篇文章 1 订阅
订阅专栏

LM317可调直流电源

我自己制造了一个LM317的直流可调电源，项目开源，含原理图，PCB，物料BOM，电路仿真
在这里插入图片描述

设计原理

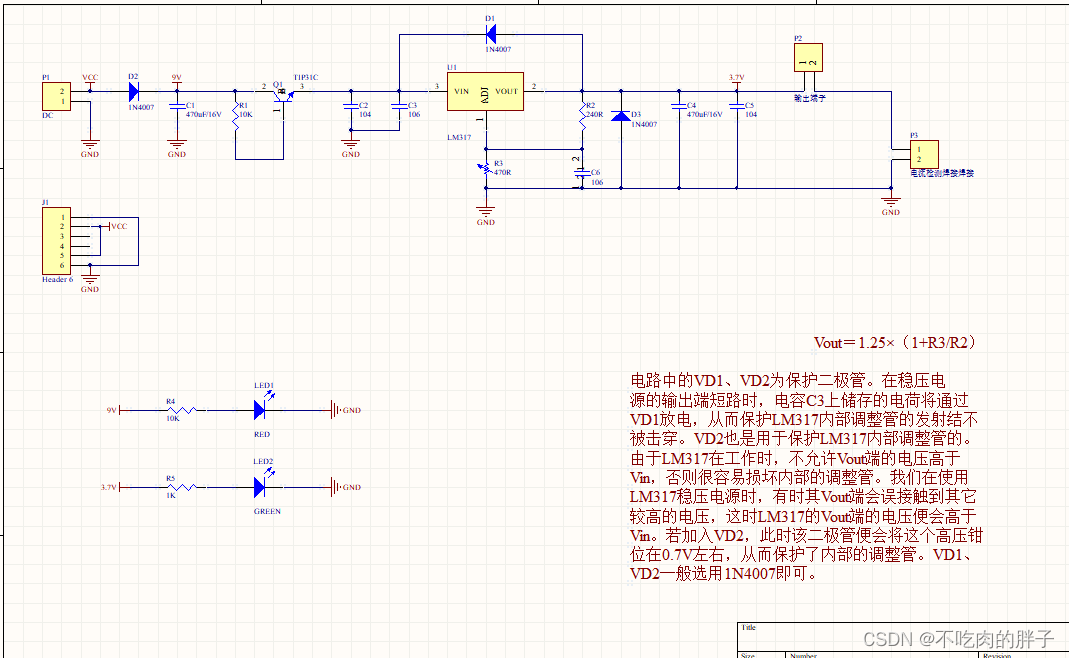

TP31C的3三极管主要是保护电路，然后LM317就是一个可调节的LDO，原理比较简单，不懂的可以看原理图的文字

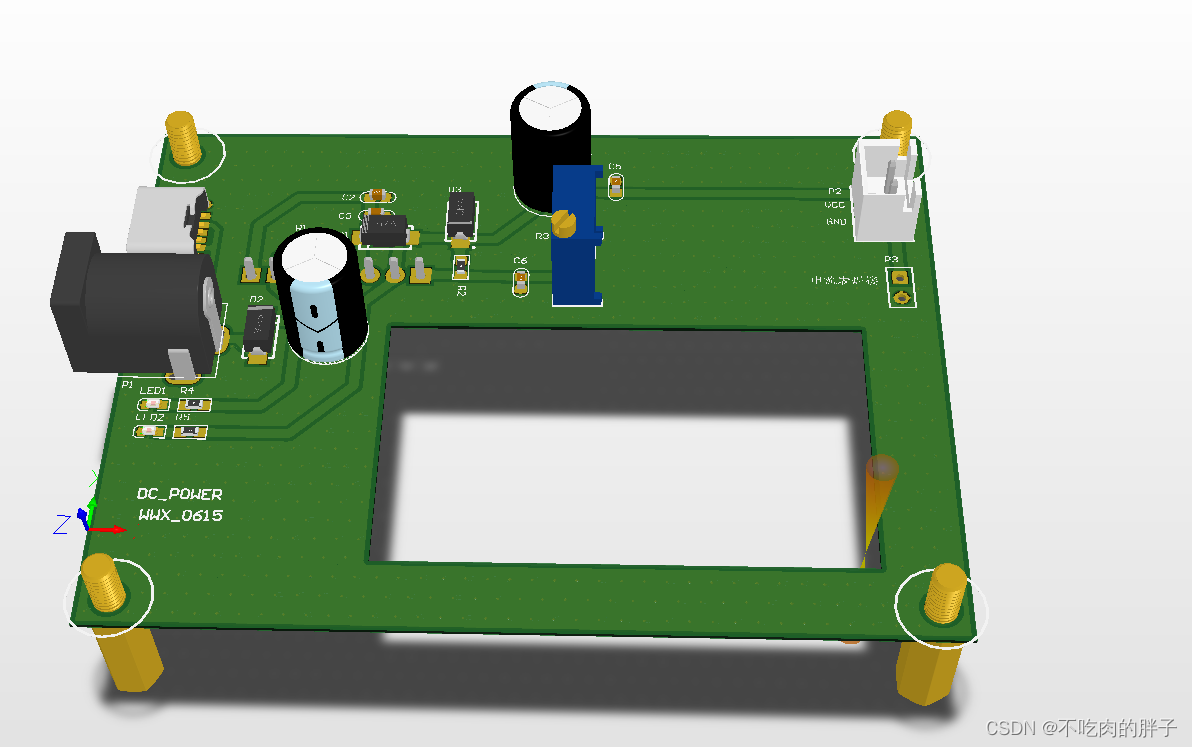

其中加了两个LED指示灯，PCB中间挖空是放一个电流表头。

在这里插入图片描述
在这里插入图片描述

仿真演示

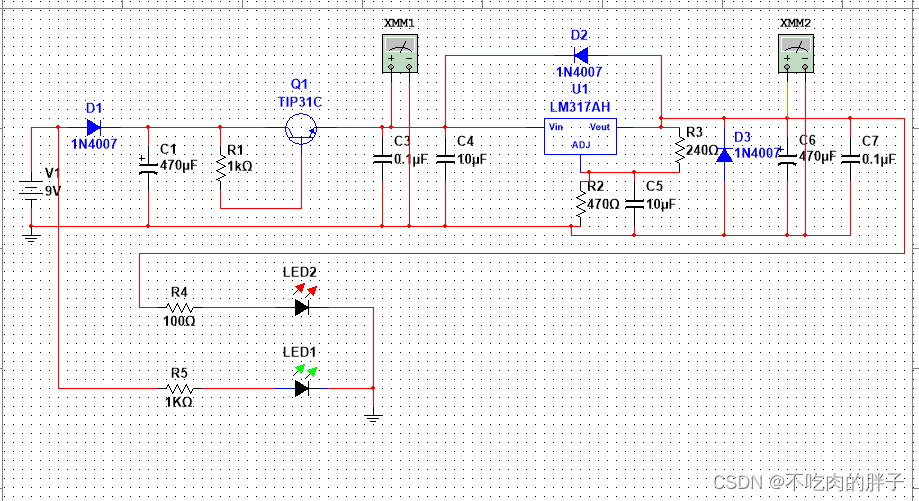

仿真用的是mul14，用来调节输出电压，设计调试输入的电压用9V比较好
