基于STM32和ESP8266的WIFI信号检测仪

背景

楼主最近做了一个基于STM32和ESP8266的简易WIFI信号检测仪，可以检测到当前连接WIFI的信号强度，并且在OLED屏幕显示，并且每隔2秒刷新

硬件准备

STM32最小系统开发板
ESP8266模块
OLED屏幕

硬件连接

PB6(I2C1_SCL)
PB7(I2C1_SDA)
PA9 USART1_TX ESP8266_RX
PA10 USART1_RX ESP8266_TX
PA2 USART2_TX 串口2，用来看数据和发送的命令
PA3 USART2_RX

代码逻辑

1.ESP8266部分
ESP8266相信大家都玩过，这次的小项目就是把ESP8266设置为station模式，连接到手机热点，通过AT命令获取到RSSI值。从控制单片机连接ESP8266，并且发送命令连接到WIFI，不难，难是怎么获取到信号强度RSSI。

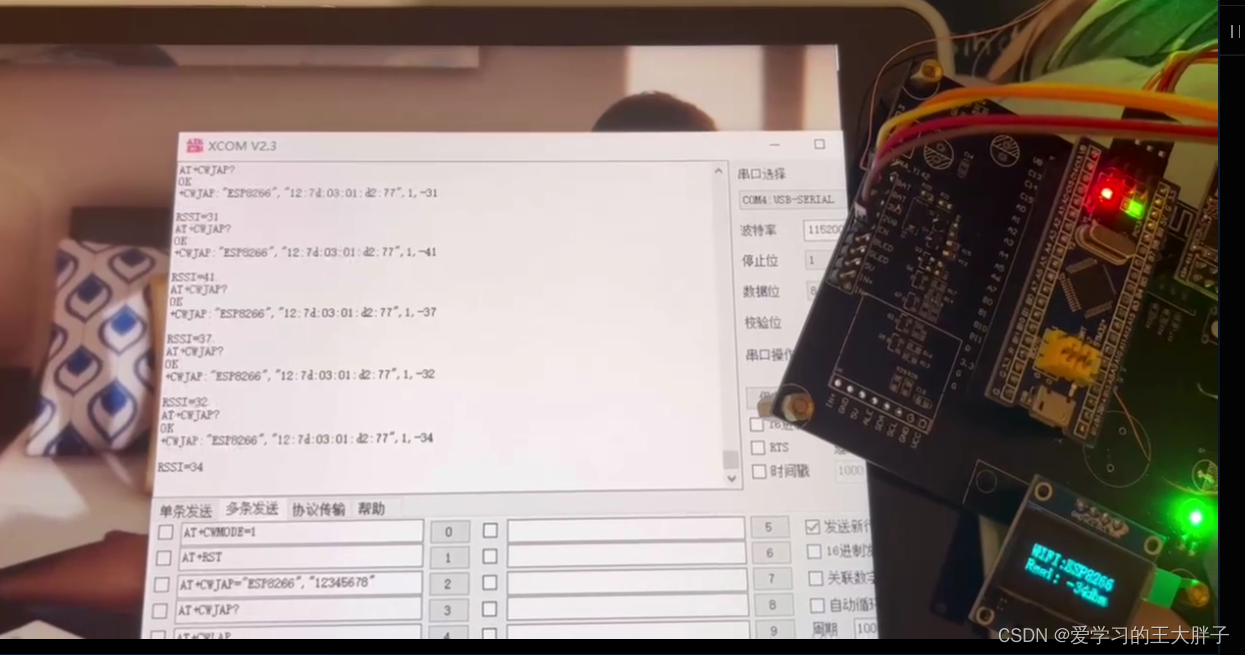

一开始我是用另一个串口连接到电脑看有没有成功连接到热点WIFI，并且获取信号强度RSSI。到了周末提取RSSI却是难到我（我比较笨，上个月才开始自己写代码），怎么把串口接收到的字符型数组保存为整数型尼，下面这篇文章帮到我了
https://blog.csdn.net/qq_44515486/article/details/124273457?ops_request_misc=&request_id=&biz_id=102&utm_term=stm32%E4%B8%B2%E5%8F%A3%E5%8F%98%E6%95%B4%E6%95%B0&utm_medium=distribute.pc_search_result.none-task-blog-2_allsobaiduweb~default-4-124273457.142^v40pc_rank_v36,185^v2tag_show&spm=1018.2226.3001.4450
按照他的方法，成功提取到RSSI

上代码！！！！

#include "esp8266.h"
#include "usart.h"
#include "stm32f10x.h"
#include "sys.h"
#include "delay.h"
#include "usart2.h"
#include "string.h"
#include <stdio.h>
#include <stdlib.h>

//ESP8266初始化
u32 len=0;
u32 t=0;
u8  rssi[200];             //存放RSSI的数值

char *str_xx=",-";        //用来获取RSSI
char *loc;
char *token;
int RSSI=0;

void esp8266_start_trans(void)
{

//设置ESP8266为station模式，连接到ESP8266的热点，这个不懂的伙伴可以学习下ESP8266的玩法
	esp8266_send_cmd("AT+CWMODE=1","OK",50);
	esp8266_send_cmd("AT+RST","OK",50);
	delay_ms(1000);
	delay_ms(1000);
	delay_ms(1000);
    esp8266_send_cmd("AT+CWQAP","OK",50);
    esp8266_send_cmd("AT+CWJAP=\"ESP8266\",\"12345678\"","OK",1000);
	RSSI=1;
	esp8266_send_cmd("AT+CWJAP?","OK",50);//这里用来获取RSSI的数值
	u3_printf("RSSI=%d\r\n",RSSI);	//打印到串口2
}
//这里的函数就是一个发送AT命令的函数
*cmd是命令，ack是收到的应答，waittime是等待时间
u8 esp8266_send_cmd(u8 *cmd,u8 *ack,u16 waittime)
{
	u8 res=0;
	USART_RX_STA=0;
	printf("%s\r\n",cmd);	//发送给ESP8266
	u3_printf("%s\r\n",cmd);	//电脑串口打印
	if(ack&&waittime)
	{
		while(--waittime)
		{
			delay_ms(10);
			if(USART_RX_STA&0X8000)//接收到ESP8266返回的数据
			{
				//下面这段函数用来打印ESP8266返回的数据
				len=USART_RX_STA&0x3fff;/
				for(t=0;t<len;t++)
				{
				 rssi[t]=USART_RX_BUF[t];
				USART_SendData(USART2, USART_RX_BUF[t]);
			  	while(USART_GetFlagStatus(USART2,USART_FLAG_TC)!=SET);
			  }

				//重点是这一段代码，用来提取返回值的RSSI
             if(RSSI)
			 {
				loc=strstr((char*)USART_RX_BUF,str_xx);
				token = strtok(loc,str_xx);
			    RSSI = atoi((char*)token);
			 }
				u3_printf("\r\n\r\n");//²åÈë»»ÐÐ
				USART_RX_STA=0
			}
		}
		if(waittime==0)res=1;
	}
	return res;
}

```c
在这里插入代码片

主函数

主函数就没什么好讲的，不断刷新RSSI的数值，并且显示

 int main(void)
 {
	extern  u8  RSSI;
	delay_init();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	EXTIX_Init();
	uart_init(115200);
	usart2_init(115200);
	esp8266_start_trans();
	OLED_Init();      //³õʼ»¯OLED
	OLED_ColorTurn(0);//0Õý³£ÏÔʾ£¬1 ·´É«ÏÔʾ
    OLED_DisplayTurn(0);//0Õý³£ÏÔʾ 1 ÆÁÄ»·­×ªÏÔʾ
  while(1)
	{
		LED0=!LED0;
		OLED_Clear();
		OLED_ShowString(10,16,"WIFI:ESP8266",16);
		OLED_ShowString(10,32,"Rssi: -  dbm",16);
		OLED_ShowNum(68,32,RSSI,2,16);
		OLED_Refresh();
		delay_ms(5000);
	    esp8266_send_cmd("AT+CWJAP?","OK",50);
		u3_printf("RSSI=%d\r\n",RSSI);
	}

}

在这里插入代码片

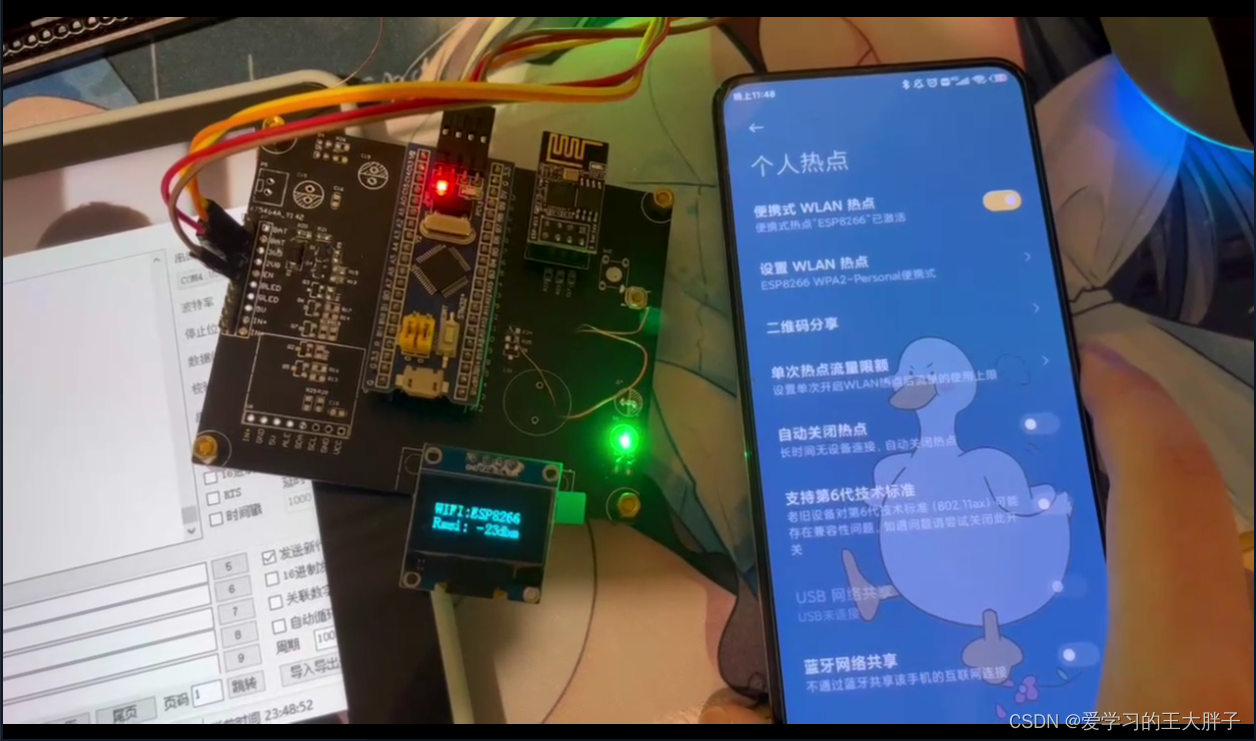

演示

完整的演示效果可以去我的B站看，求一键3连
https://www.bilibili.com/video/BV1ug411k7MA/

代码下载连接
链接：https://pan.baidu.com/s/18QHUYnECFQdArJ8CEXhqWQ
提取码：3sjt
