存储器——存储器容量扩充

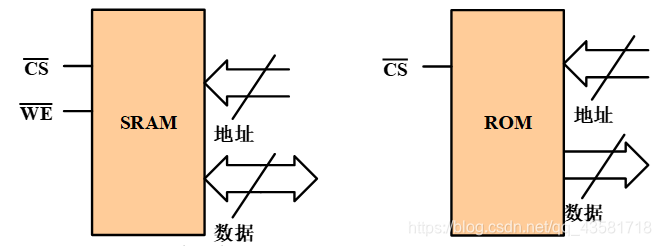

一、存储芯片简介
1、引脚

2、芯片容量
字数*字长

二、存储器容量扩展
①、位扩展
给定芯片字长较短，不满足存储器字长要求，要用多片来扩展字长
②、字扩展
给定芯片字数少，用多片来扩展字数
③、字位扩展
从字长和字数两个方向扩展

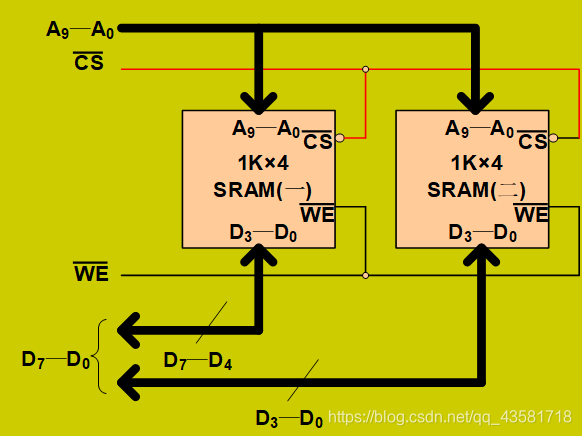

1、位扩展
例：用1k4位的SRAM芯片实现1K8位的SRAM存储器
(1)、芯片数量
(1k8)/(1k4)=2
(2)、地址线和数据线
芯片地址线A₀-A₉，数据线D₀-D₃
存储器地址线A₀-A₉，数据线D₀-D₇

要点：
①、芯片的地址线A、读写控制信号¬(WE)、片选信号¬(CS)分别连在一起
②、芯片的数据线D分别对应所搭建的存储器的高若干位和低若干位
2、字扩展
例：用1k8位的SRAM芯片实现2k8位的SRAM存储器
(1)、芯片数量
(2k8)/(1k8)=2
(2)、地址线和数据线
芯片地址线A₀-A₉，数
