存储器的扩展
总片数=总容量/(容量/片)
例:存储器容量为8K×8b,若选用2114芯片(1K×4b),则需要的芯片数为:(8K×8b)/(1K×4b)=16(片)
(1)位扩展
只在位数方向扩展(加大字长),而芯片的字数和存储器的字数是一致的。即b前面不一样,K前面保持一样。
例:用64K×1b的SRAM芯片组成64K×8b的存储器,所需芯片数为:(64K×8b)/(64K×1b)=8(片)
(2)字扩展
仅在字数方向扩展,而位数不变。即K前面不一样,b前面保持一样。
例:用16K×8b的SRAM组成以64K×8b的存储器,所需芯片数为:(64K×8b)/(16K×8b)=4(片)
(3)字和位同时扩展

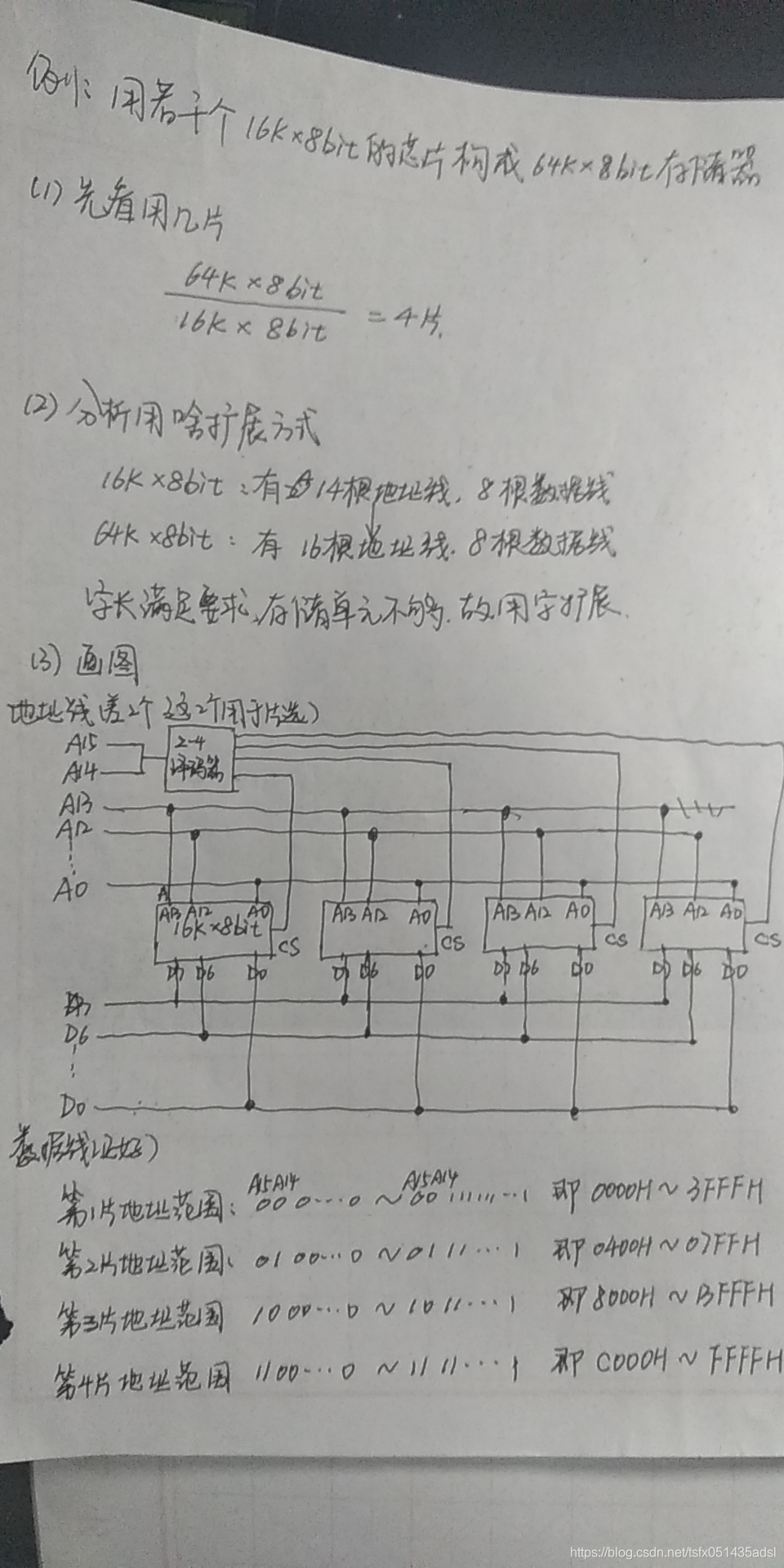

例题:如何用16k*8b存储芯片组成容量为64k*8b的存储器(超级详细)
例:用若干个8k*4bit的芯片构成8k*8bit的存储器

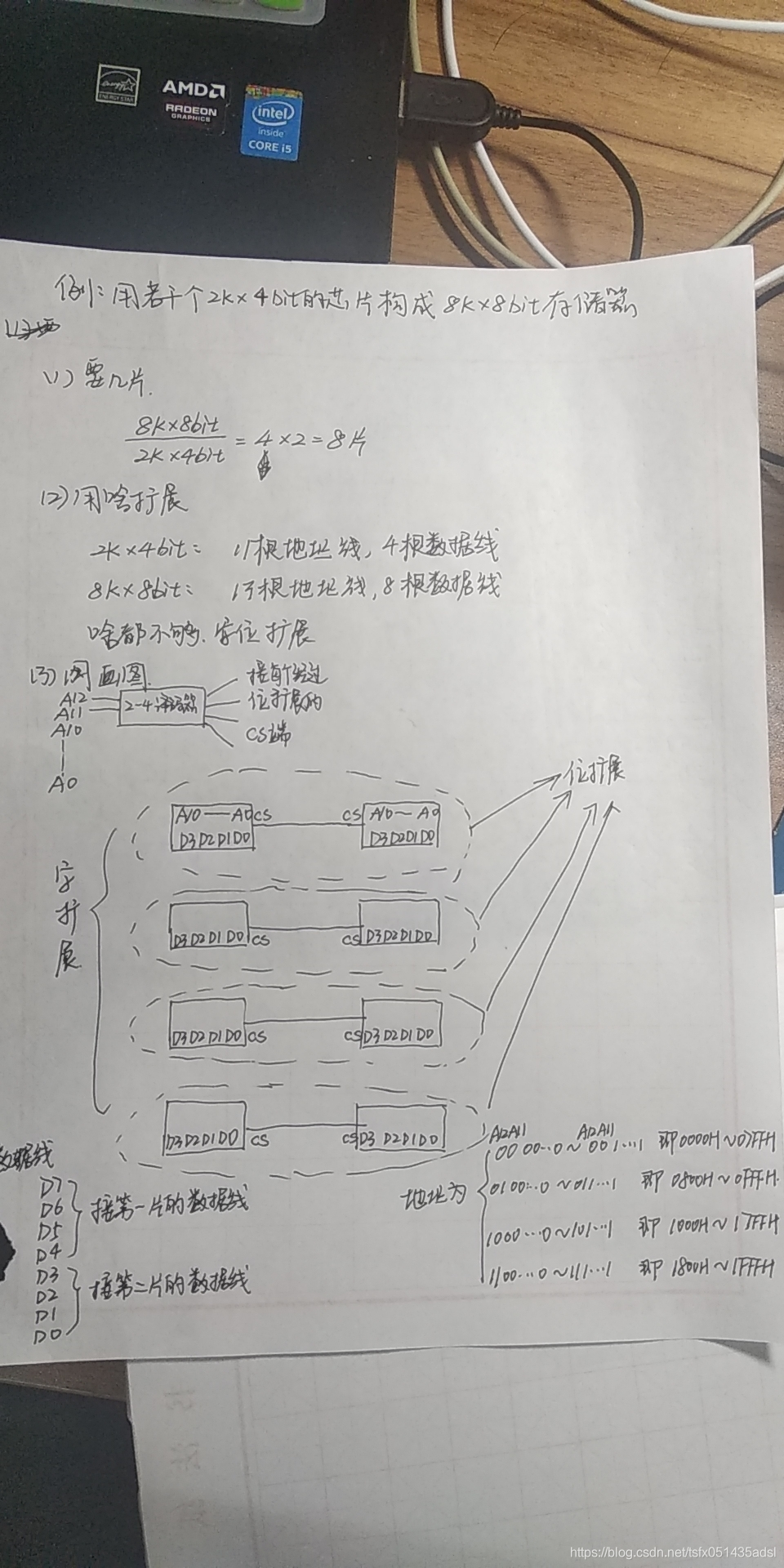

例:用若干个2k*4bit的芯片构成8k*8bit的存储器
