数据库概念设计——IDEFX1

实体的概念

实体（Entity）：一个“实体”表示一个现实和抽象事物的集合，这些事物必须具有相同的属性和特征，这个集合的一个元素就是该实体的一个实例。
在IDEFX1中，实体被区分为：独立实体和从属实体

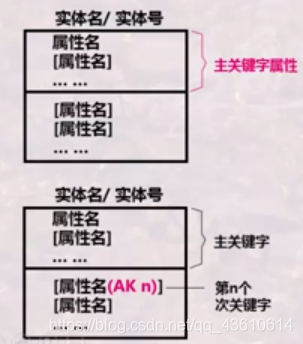

1.独立实体（强实体）：
独立实体：一个实体的实例都被唯一的标识而不决定于它与其他实体的联系（独立实体的关键字属性是自身拥有的属性）

AK表示候选键，若出现俩个AK1，AK1表示两个属性构成一个候选键
2.从属实体（弱实体）：一个实体的实例的唯一标识需要依赖于该实体与其他实体的联系（从属实体的关键字属性包含继承字其他实体的属性）
主关键字包含了外来属性的实体为从属实体

FK表示继承自其他实体的属性
两类实体的比较：
1：独立实体用直角的方形框表示，从属实体用圆角方形框表示
2：独立实体的主关键字没有外键，从属实体的主关键字含有外键

属性与关键字

属性： 表示一类现实或抽象事物的一种特征或性质
关键字： 能唯一确定实体每一个实例的属性或属性组，关键字也被区分为主关键字和次关键字

联系

联系： 是实体之间的一种连接关系

联系的三类：
连接联系（又称父子联系，依存联系）	标定联系，非标定联系（一对一，一对多）
分类联系	完全分类，非完全分类
非确定联系	多对多

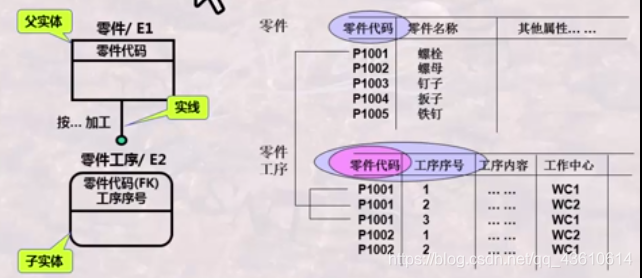

标定联系： 子实体的实例都是由它与父实体的联系而确定的，父实体的主关键字是子实体主关键字的一部分，在多端加圆圈，是从属实体以及它所以来的实体之间的联系

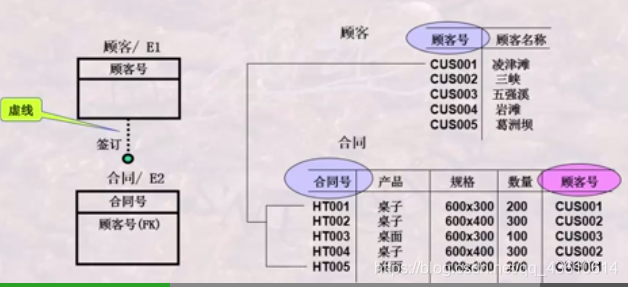

非标定联系： 子实体的实例能够被唯一标识而无需依赖与其他实体的联系。父实体的主关键字不是子实体的主关键字

关于标定联系和非标定联系的规则：工程化要求
1.标定联系用直线来表示，非标定联系用虚直线表示
2.在子实体一侧有圆圈，联系名标注在直线旁
分类联系： 一个实体实例是由一个一般实体实例及多个分类实体实例构成的（不等于分类）

• 一个一般实体是若干具体实体的类
• 分类实体与一般实体具有相同的主关键字
• 不同分类实体除具有一般实体特征外，各自还可能具有不同的属性特征

完全分类联系与完全分类联系
完全分类：一圆圈带两横线

非完全分类：一圆圈带一横线

非确定联系： 即实体之间多对多的联系
非确定联系必须分解为若干个一对多的联系来表达
非确定联系通过引入相交实体（相关实体）来分解为若干个一对多的联系来表达
相交实体的本质就是联系
