PCB线路板变形原因解析，需要怎么改善？

电路板经过回流焊时大多容易发生板弯板翘，严重的话甚至会造成元件空焊、立碑等情况，应如何克服呢?

PCB线路板变形的危害

在自动化表面贴装线上，电路板若不平整，会引起定位不准，元器件无法插装或贴装到板子的孔和表面贴装焊盘上，甚至会撞坏自动插装机。装上元器件的电路板焊接后发生弯曲，元件脚很难剪平整齐。板子也无法装到机箱或机内的插座上，所以，装配厂碰到板翘同样是十分烦恼。目前的表面贴装技术正在朝着高精度、高速度、智能化方向发展，这就对做为各种元器件家园的PCB板提出了更高的平整度要求。

在IPC标准中特别指出带有表面贴装器件的PCB板允许的最大变形量为0.75%，没有表面贴装的PCB板允许的最大变形量为1.5%。实际上，为满足高精度和高速度贴装的需求，部分电子装联厂家对变形量的要求更加严格。

PCB板由铜箔、树脂、玻璃布等材料组成，各材料物理和化学性能均不相同，压合在一起后必然会产生热应力残留，导致变形。同时在PCB的加工过程中，会经过高温、机械切削、湿处理等各种流程，也会对板件变形产生重要影响，总之可以导致PCB板变形的原因复杂多样，如何减少或消除由于材料特性不同或者加工引起的变形，成为PCB制造商面临的最复杂问题之一。

变形产生原因分析

PCB板的变形需要从材料、结构、图形分布、加工制程等几个方面进行研究，本文将对可能产生变形的各种原因和改善方法进行分析和阐述。

电路板上的铺铜面面积不均匀，会恶化板弯与板翘。

一般电路板上都会设计有大面积的铜箔来当作接地之用，有时候Vcc层也会有设计有大面积的铜箔，当这些大面积的铜箔不能均匀地分佈在同一片电路板上的时候，就会造成吸热与散热速度不均匀的问题，电路板当然也会热胀冷缩，如果涨缩不能同时就会造成不同的应力而变形，这时候板子的温度如果已经达到了Tg值的上限，板子就会开始软化，造成永久的变形。

电路板上各层的连结点(vias，过孔)会限制板子涨缩。

V-Cut的深浅及连接条会影响拼板变形量。

基本上V-Cut就是破坏板子结构的元凶，因为V-Cut就是在原来一大张的板材上切出沟槽来，所以V-Cut的地方就容易发生变形。

一、压合材料、结构、图形对板件变形的响分析

PCB板由芯板和半固化片以及外层铜箔压合而成，其中芯板与铜箔在压合时受热变形，变形量取决于两种材料的热膨胀系数(CTE)

铜箔的热膨胀系数(CTE)为左右

而普通FR-4基材在Tg点下Z向CTE为;

TG点以上为(250~350)X10-6，X向CTE由于玻璃布存在，一般与铜箔类似。

关于TG点的注释：

高Tg印制板当温度升高到某一区域时，基板将由"玻璃态”转变为“橡胶态”，此时的温度称为该板的玻璃化温度(Tg)。也就是说，Tg是基材保持刚性的最高温度()。也就是说普通PCB基板材料在高温下，不但产生软化、变形、熔融等现象，同时还表现在机械、电气特性的急剧下降。

一般Tg的板材为130度以上，高Tg一般大于170度，中等Tg约大于150度。

通常Tg≥170的PCB印制板，称作高Tg印制板。

基板的Tg提高了，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。TG值越高，板材的耐温度性能越好 ，尤其在无铅制程中，高Tg应用比较多。

图1普通半固化片动粘度曲线

假设有两种CTE相差较大的芯板通过半固化片压合在一起，其中A芯板CTE为1.5x10-5/，芯板长度均为1000mm。在压合过程作为粘结片的半固化片，则经过软化、流动并填充图形、固化三个阶段将两张芯板粘合在一起。

图1为普通FR-4树脂在不同升温速率下的动粘底曲线，一般情况下，材料从90左右开始流动，并在达到TG点以上开始交联固化，在固化之前半固化片为自由状态，此时芯板和铜箔处在受热后自由膨胀状态，其变形量可以通过各自的CTE和温度变化值得到。

模拟压合条件，温度从30升至180，此时两种芯板变形量分别为：

LA=(180~30)x1.5x10-5m/X1000mm=2.25mm

LB=(180~30)X2.5X10-5M/X1000mm=3.75mm

此时由于半固化尚在自由状态，两种芯板一长一短，互不干涉，尚未发生变形。

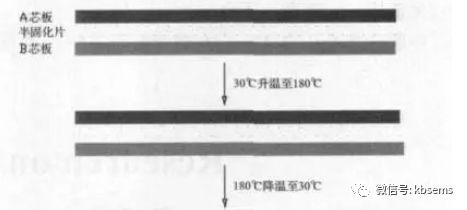

见图2，压合时会在高温下保持一段时间，直到半固化完全固化，此时树脂变成固化状态，不能随意流动，两种芯板结合在一起.当温度下降时，如无层间树脂束缚，芯板会回复至初始长度，并不会产生变形，但实际上两张芯板在高温时已经被固化的树脂粘合，在降温过程中不能随意收缩，其中A芯板应该收缩3.75mm，实际上当收缩大于2.25mm时会受到A芯板的阻碍，为达成两芯板间的受力平衡，B芯板不能收缩到3.75mm，而A芯板收缩会大于2.25mm，从而使整板向B芯板方向变曲，如图2所示。

图2不同CTE芯板压合过程中变形示意

根据上述分析可知，PCB板的层压结构、材料类型已经图形分布是否均匀，直接影响了不同芯板以及铜箔之间的CTE差异，在压合过程中的涨缩差异会通过半固化片的固片过程而被保留并最终形成PCB板的变形。

二、 PCB板加工过程中引起的变形

PCB板加工过程的变形原因非常复杂可分为热应力和机械应力两种应力导致。其中热应力主要产生于压合过程中，机械应力主要产生板件堆放、搬运、烘烤过程中。下面按流程顺序做简单讨论。

覆铜板来料：覆铜板均为双面板，结构对称，无图形，铜箔与玻璃布CTE相差无几，所以在压合过程中几乎不会产生因CTE不同引起的变形。但是，覆铜板压机尺寸大，热盘不同区域存在温差，会导致压合过程中不同区域树脂固化速度和程度有细微差异，同时不同升温速率下的动黏度也有较大差异，所以也会产生由于固化过程差异带来的局部应力。一般这种应力会在压合后维持平衡，但会在日后的加工中逐渐释放产生变形。

压合：PCB压合工序是产生热应力的主要流程，其中由于材料或结构不同产生的变形见上一节的分析。与覆铜板压合类似，也会产生固化过程差异带来的局部应力，PCB板由于厚度更厚、图形分布多样、半固化片更多等原因，其热应力也会比覆铜板更多更难消除。而PCB板中存在的应力，在后继钻孔、外形或者烧烤等流程中释放，导致板件产生变形。

阻焊、字符等烘烤流程：由于阻焊油墨固化时不能互相堆叠，所以PCB板都会竖放在架子里烘板固化，阻焊温度150左右，刚好超过中低Tg材料的Tg点，Tg点以上树脂为高弹态，板件容易在自重或者烘箱强风作用下变形。

除以上因素以外，影响PCB变形的因素还有很多。

改善对策

那要如何才可以防止板子过回焊炉发生板弯及板翘的情形呢?

1.降低温度对板子应力的影响

既然「温度」是板子应力的主要来源，只要降低回焊炉的温度或是调慢板子在回焊炉中升温及冷却的速度，就可以大大地降低板弯及板翘的情形发生。不过可能会有其他副作用就事了。

2.采用高Tg的板材

Tg是玻璃转换温度，也就是材料由玻璃态转变成橡胶态的温度，Tg值越低的材料，表示其板子进入回焊炉后开始变软的速度越快，而且变成柔软橡胶态的时间也会变长，板子的变形量当然就会越严重。採用较高Tg的板材就可以增加其承受应力变形的能力，但是相对地材料的价钱也比较高。

3. 增加电路板的厚度

许多电子的产品为了达到更轻薄的目的，板子的厚度已经剩下1.0mm、0.8mm，甚至作到了0.6mm的厚度，这样的厚度要保持板子在经过回焊炉不变形，真的有点强人所难，建议如果没有轻薄的要求，板子最好可以使用1.6mm的厚度，可以大大降低板弯及变形的风险。
