cass绘制桥立面图

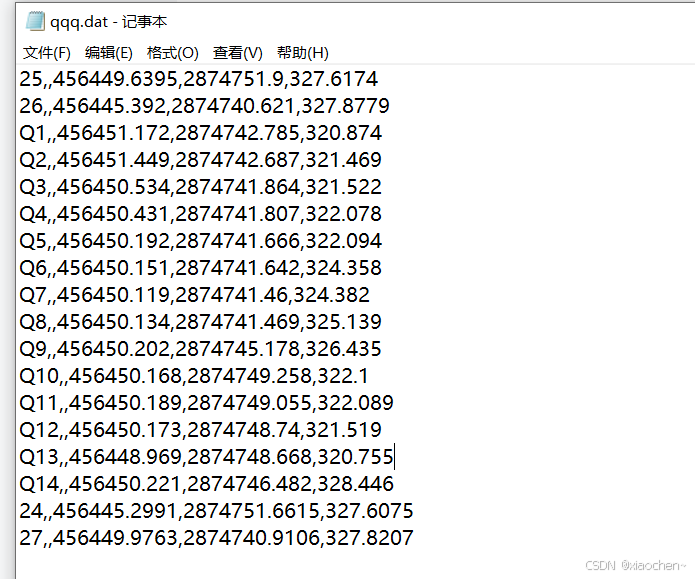

1、首先将桥点位的测量数据整理好，整成dat格式

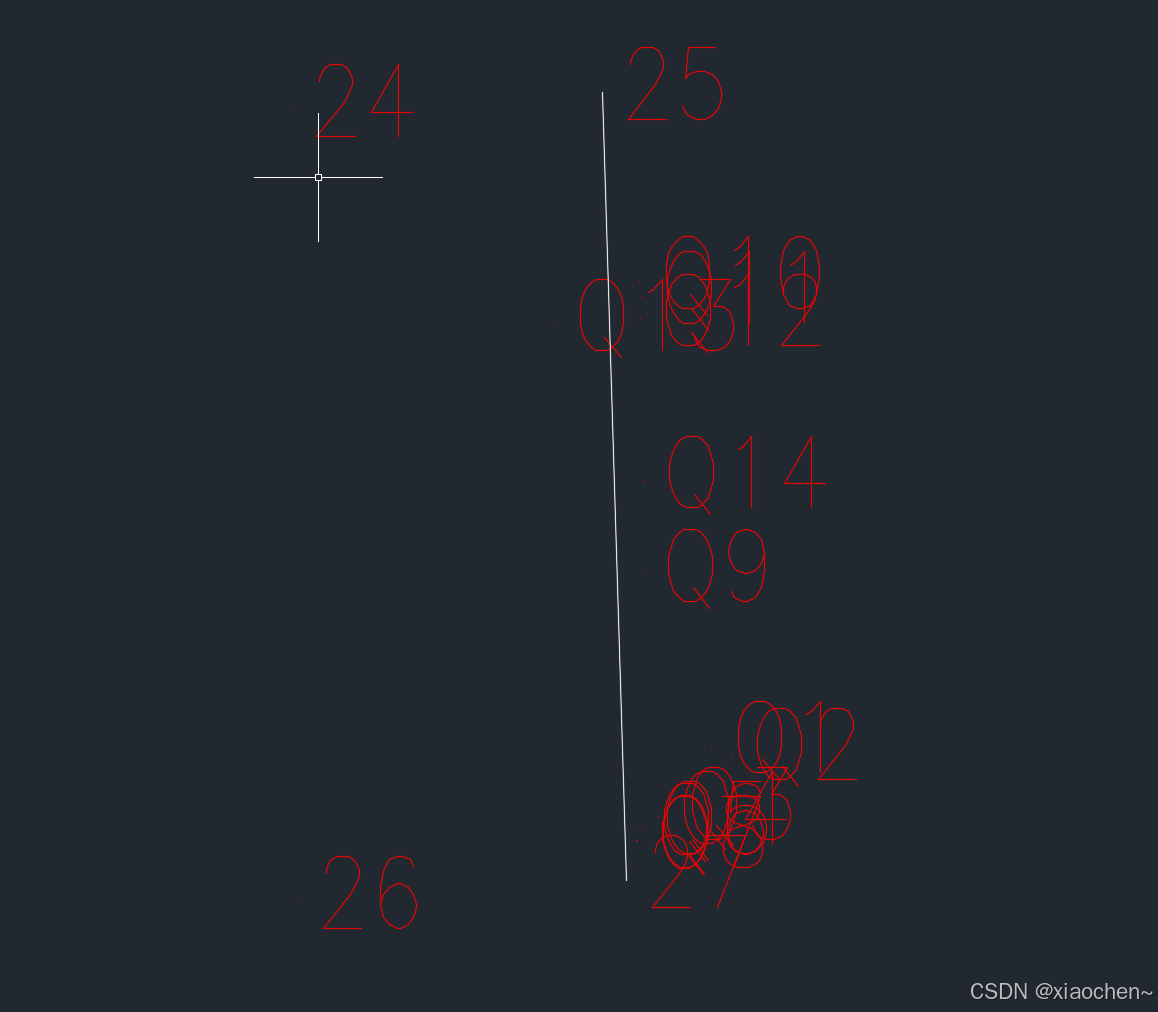

2、展野外测点点好，展到cass中。根据草图，绘制一条桥的边线，通常是桥的两端点连成的线。cass中pl为话线的命令。

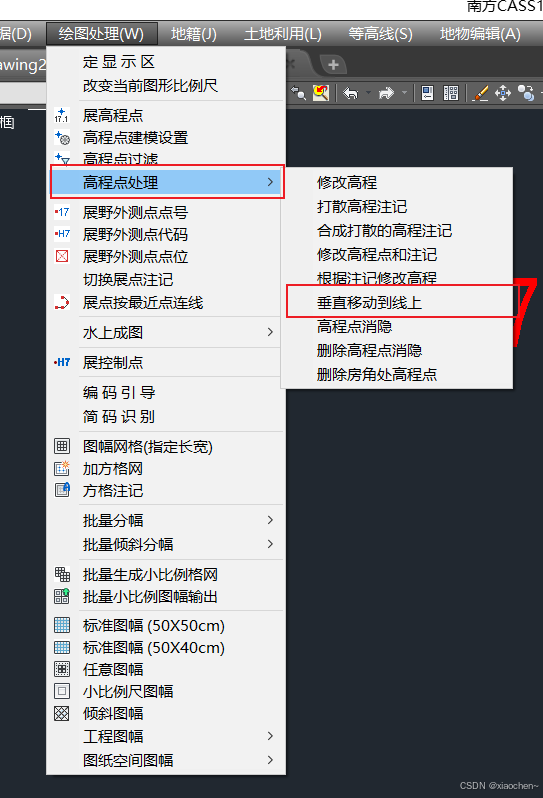

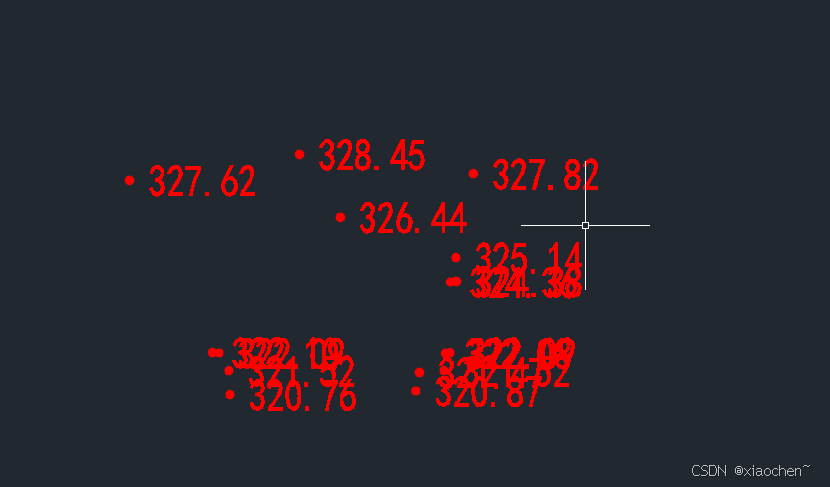

3、将桥的测量数据，展高程点到cass中，在根据刚刚画的线，画一条连接高程点的线

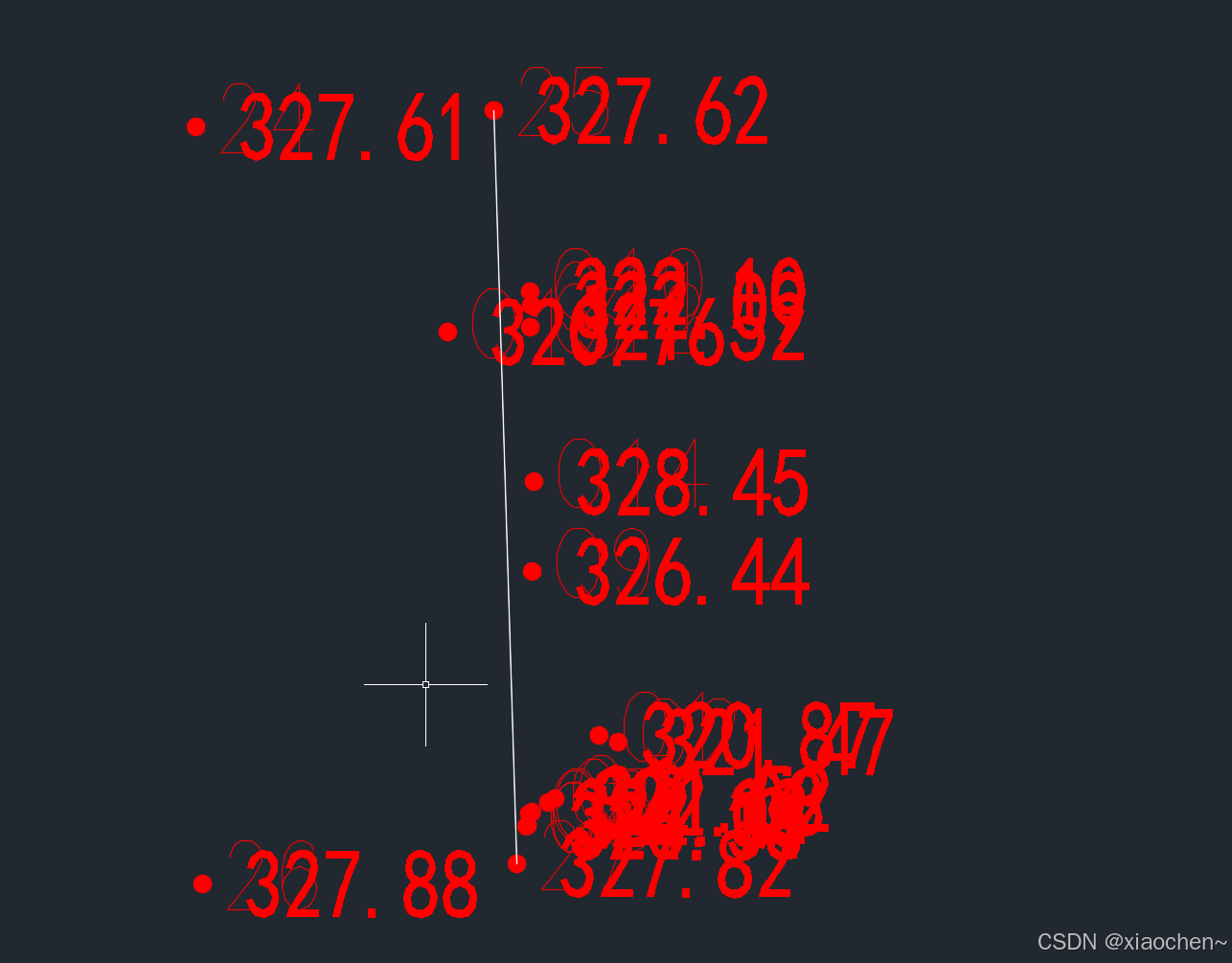

4、在绘图处理中，选择将高程点垂直移动到线上的功能。按照命令进行操作，首先选择要移动到的线，在选择要移动的高程点。

左边两点是画桥的平面图时要用到的点，所以不用移动到线上

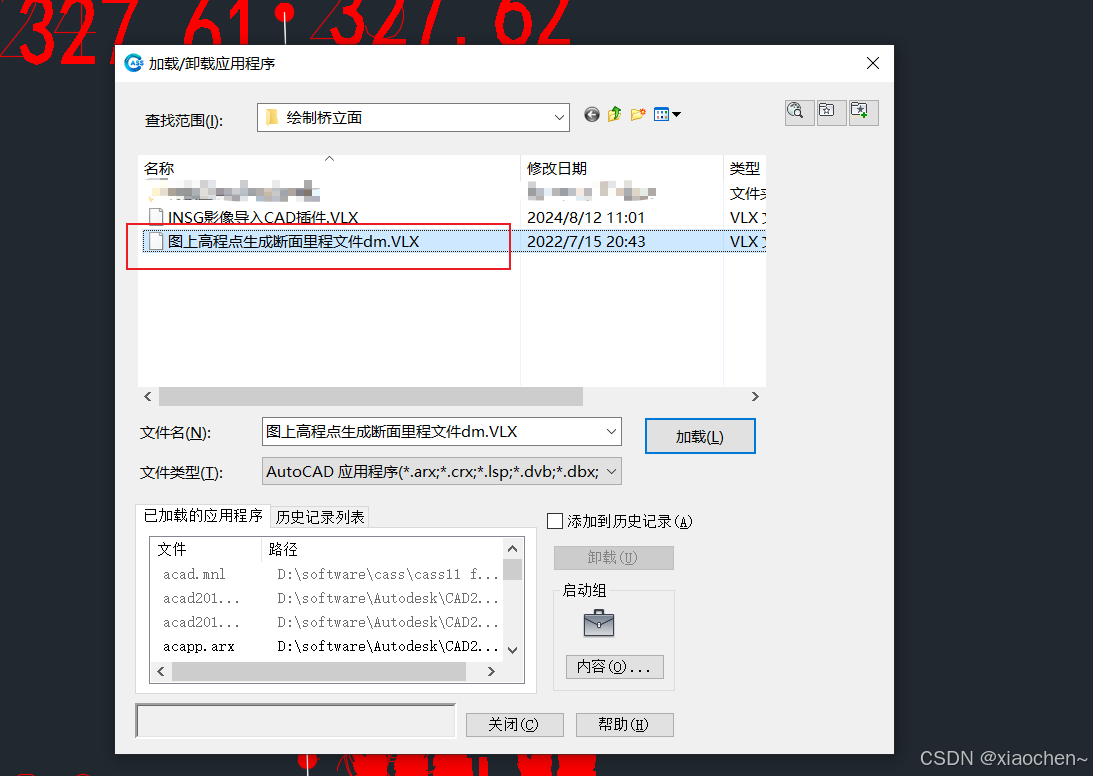

5、在cass中加载插件：图上高程点生成断面里程文件dm。通过appload命令。

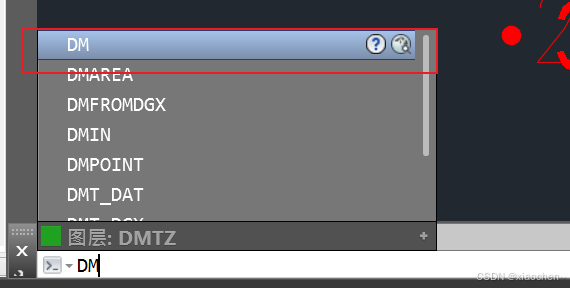

6、加载完插件之后，输入DM命令

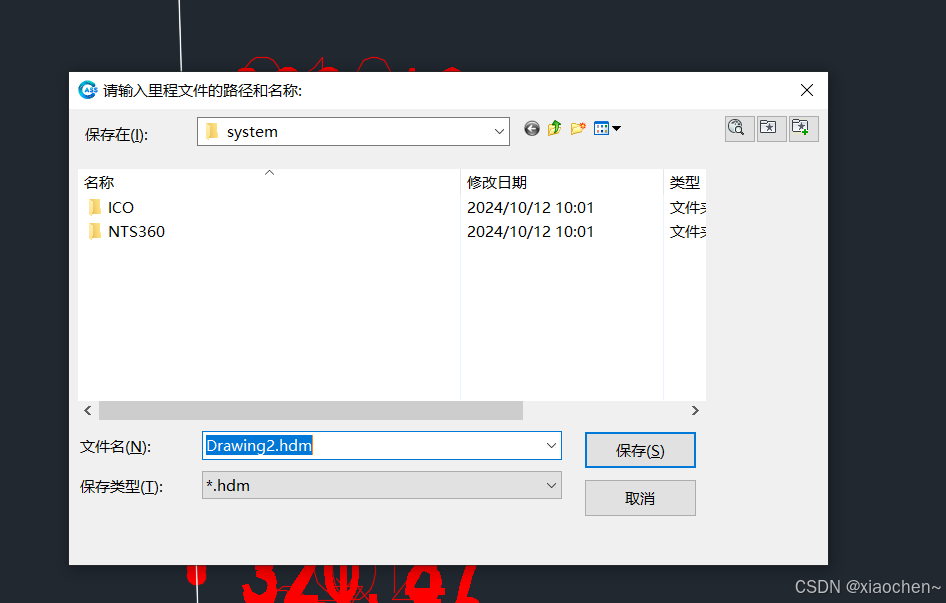

选择横断面文件的输出路径，只是一个中间文件，随便放一个位置

按照命令进行操作

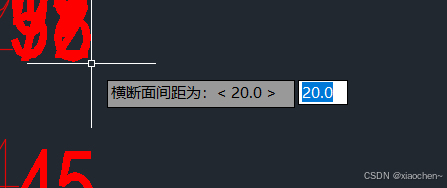

横断面间距默认20

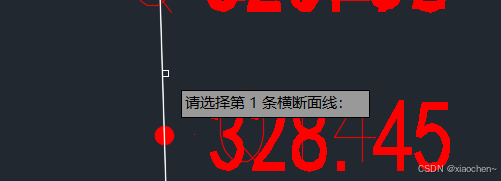

选择一条横断面线，就是刚刚画的线

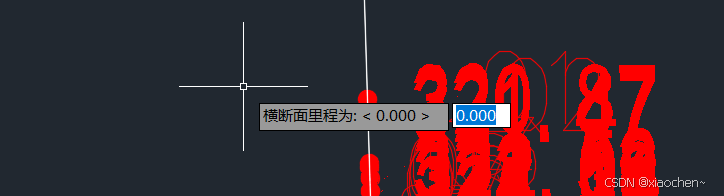

横断面里程默认值 0

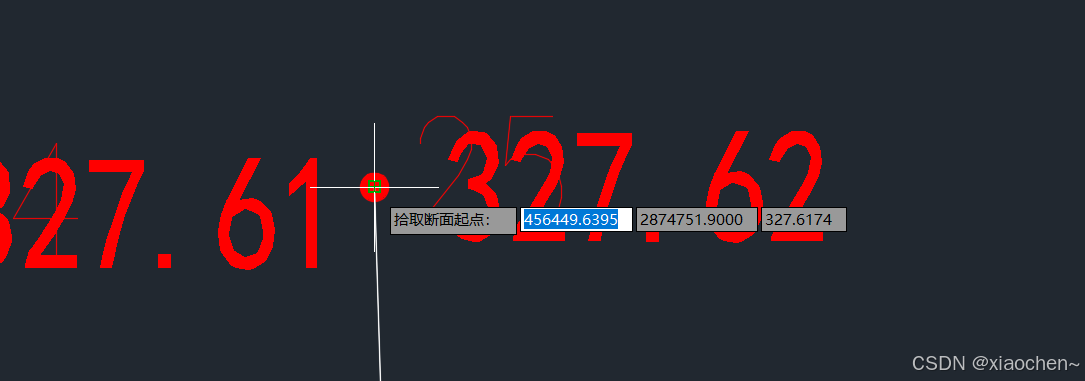

选择断面的起点

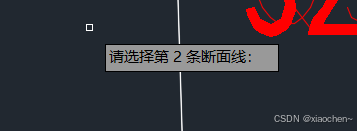

选择第二条断面线，这里没有，直接跳过

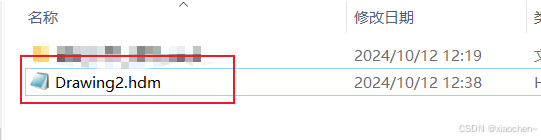

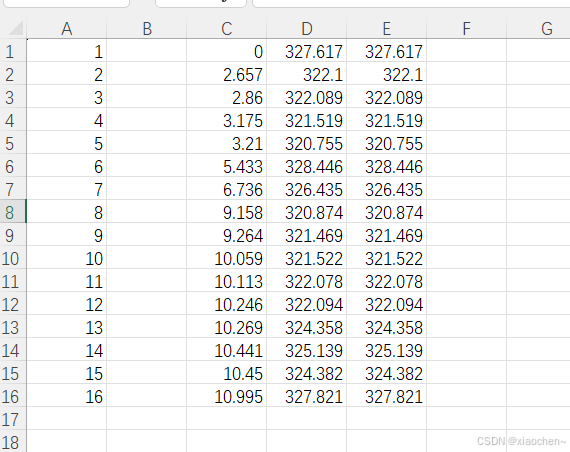

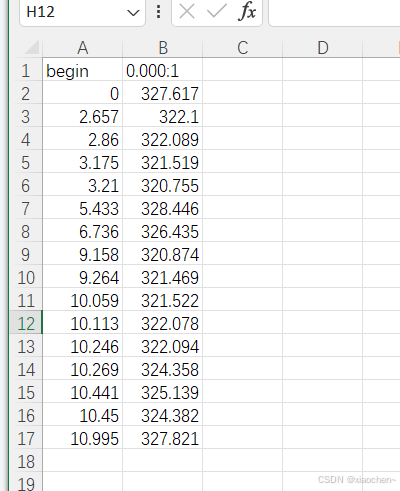

7、用excel打开刚刚生产的.hdm的文件

按照，cass中展点号的格式去整理，删除第一行，写上点名

将文件另存为csv文件，再改为dat文件

8、在cass中新建一个dwg，展高程点，选择刚刚的dat

此时点位的横坐标就是第一列，纵坐标就是它的高程

9、接下来，按照测量时绘制的草图，将各点连接起来，有些店可能有一点位置偏差，可以小幅度移动。

绘制好立面后，在绘制桥的平面图，将绘制的立面图复制到平面图文件上。

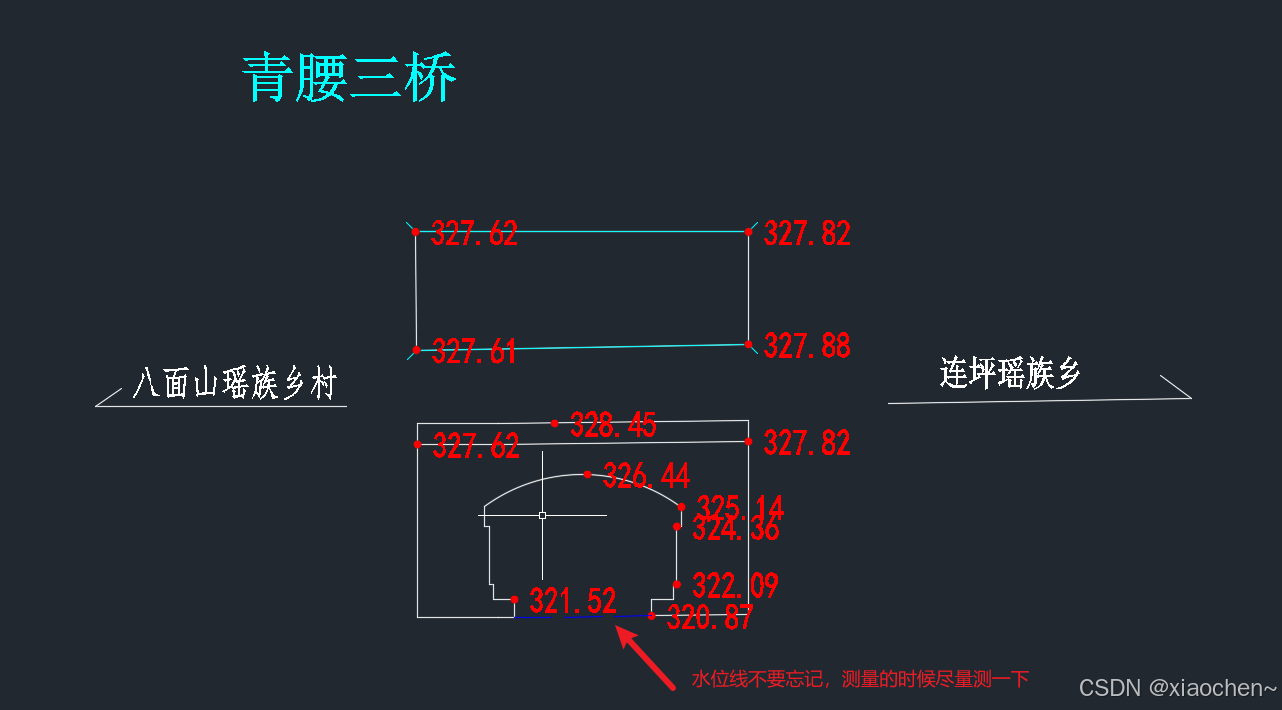

最后的结果示意图：

要标上桥的两头连接的地点
