力控-照明系统设计与实现

实验内容

—实验内容参考至建筑组态实验指导书—

工程描述：

照明监控系统模拟某楼宇某层的照明系统布置及其监控状况，包括房间照明、厅堂照明、走廊照明等正常照明和事故照明。

功能要求：

1、房间照明灯具、会议室照明灯具、走廊照明灯具和事故照明灯具分别采用不同的图元形状加以区别。

2、点击“开灯”按钮，所有正常照明打开，点击“关灯”按钮，所有正常照明关闭。

2、预设置 “早晨”、“下午”、“夜晚”3种灯光场景，利用按钮分别实现灯光场景的控制。“早晨”模式下，要求内部房间打开；“下午”模式下，内走廊灯打开；“夜晚”模式下，所有正常照明全部打开。

3、设置“火灾模拟”按钮，点击按钮模拟火灾发生时的照明系统设置，要求所有正常照明关闭，事故照明启动，指引人员逃生；同时弹出报警界面要求显示火灾报警的信息，火灾报警结束要求关闭报警窗口。

4、利用模拟的调光控制按钮控制厅堂照明的灯具颜色变化，实现彩光照明。

5、工程进入运行状态时要求直接进入照明监控系统登陆窗口。

因为找不到灯具，所以有椭圆代替

绿色椭圆代表办公室、厕所的灯；
紫色椭圆代表走廊、电力室的灯；
大椭圆代表会议室的灯，它可以根据游标值的变动，改变颜色；
红色的矩形代表火灾应急灯；
灯亮时为黄色；

实验步骤

1.绘制窗口

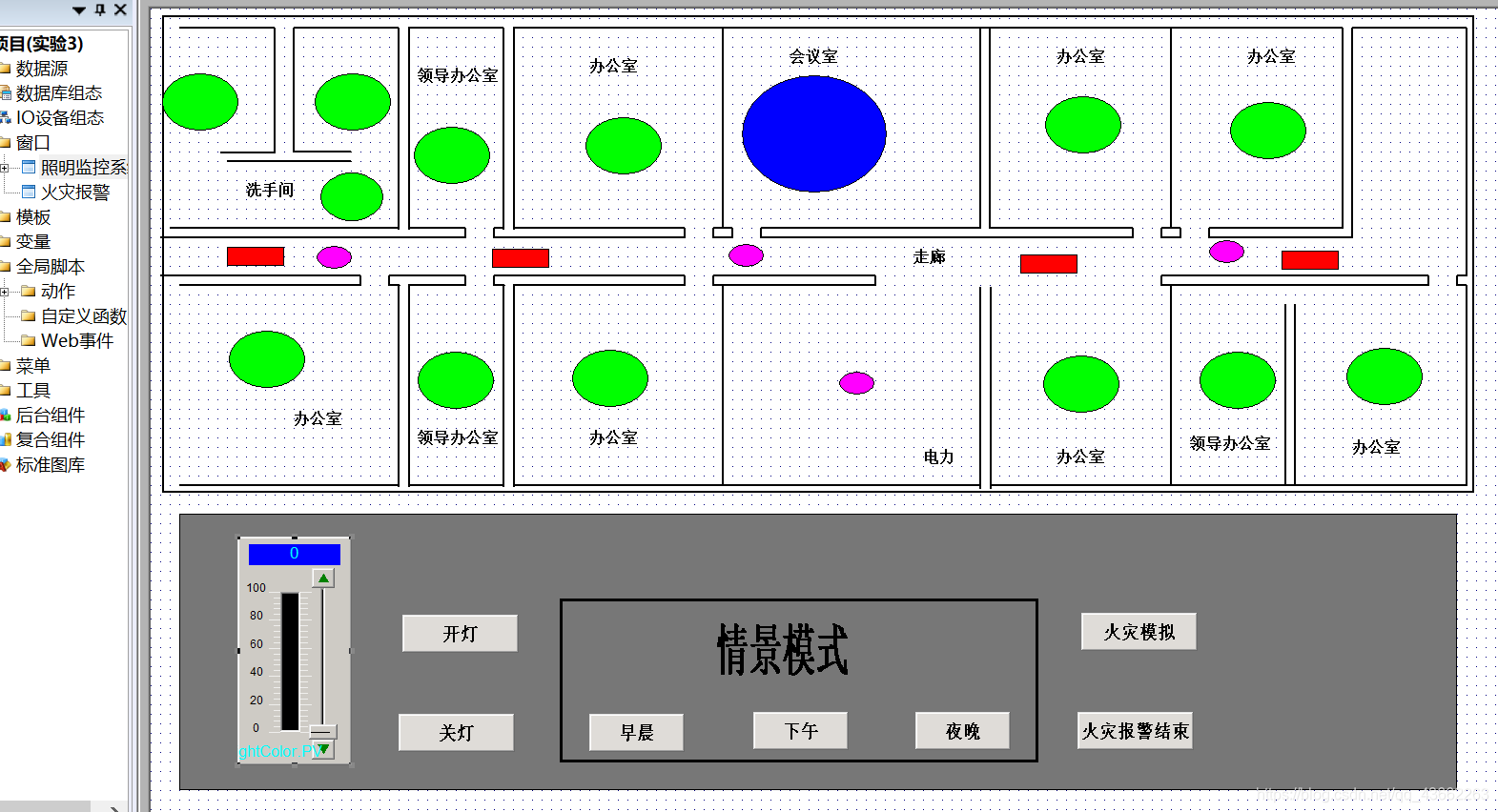

照明监控系统窗口
