1. 模型结构详解

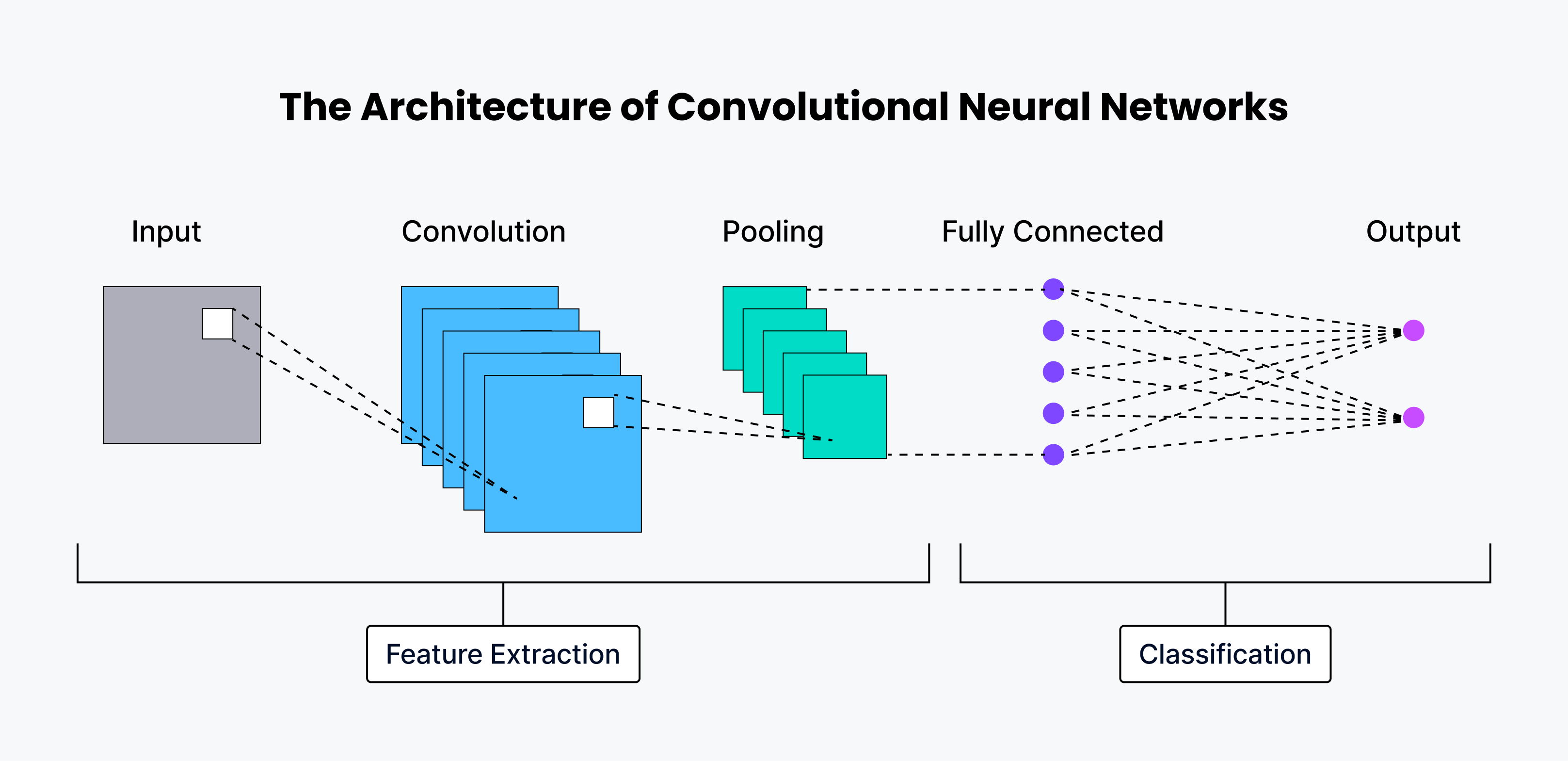

1.1 核心组件

卷积神经网络（CNN）由以下核心层构成：

输入图像 → 卷积层 → 激活层 → 池化层 → 全连接层 → 输出

1.1.1 卷积层（Convolution Layer）

功能：通过卷积核提取局部特征
参数：
- 卷积核尺寸（如3×3）
- 步长（Stride）
- 填充（Padding）

示例结构图

1.1.2 池化层（Pooling Layer）

类型：
- 最大池化（Max Pooling）
- 平均池化（Average Pooling）
作用：降维并保留显著特征

1.1.3 激活函数

ReLU（最常用）： $f(x) = \max(0, x)$
Sigmoid/Tanh：用于特定场景（如LSTM门控）

1.1.4 输入输出

输入：三维张量 [高度×宽度×通道数]（如224×224×3的RGB图像）
输出：分类概率（Softmax）或回归值

2. 数学原理与推导

2.1 卷积运算

对于输入矩阵 X 和卷积核 K，输出特征图 Y 的计算：
$Y(i,j) = \sum_{m=0}^{k_h-1} \sum_{n=0}^{k_w-1} K(m,n) \cdot X(i+m, j+n) + b$

其中：

kh,kw：卷积核高度和宽度
b：偏置项

2.2 反向传播

损失函数对卷积核参数的梯度计算：

$\frac{\partial \mathcal{L}}{\partial K(m,n)} = \sum_{i,j} \frac{\partial \mathcal{L}}{\partial Y(i,j)} \cdot X(i+m, j+n)$

2.3 参数数量计算

输入通道 Cin，输出通道 Cout，卷积核尺寸 k×k：
总参数 = Cout×(Cin×k×k+1)

3. 代表性变体及改进

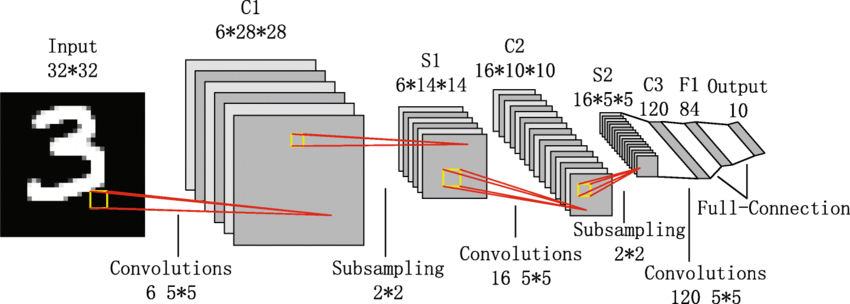

3.1 LeNet-5（1998）

贡献：首个成功应用的CNN，用于手写数字识别
结构：

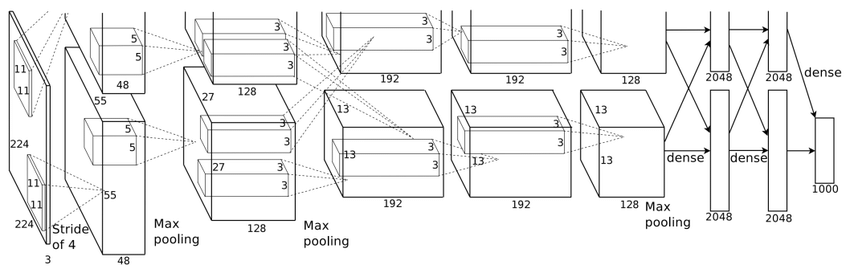

3.2 AlexNet（2012）

创新点：
- ReLU激活函数
- Dropout正则化
- 多GPU训练
ImageNet Top-5错误率：15.3%
网络结构

3.3 VGGNet（2014）

设计原则：
- 堆叠3×3小卷积核替代大卷积核
- 16~19层深度
参数量：1.38亿（VGG16）
网络结构

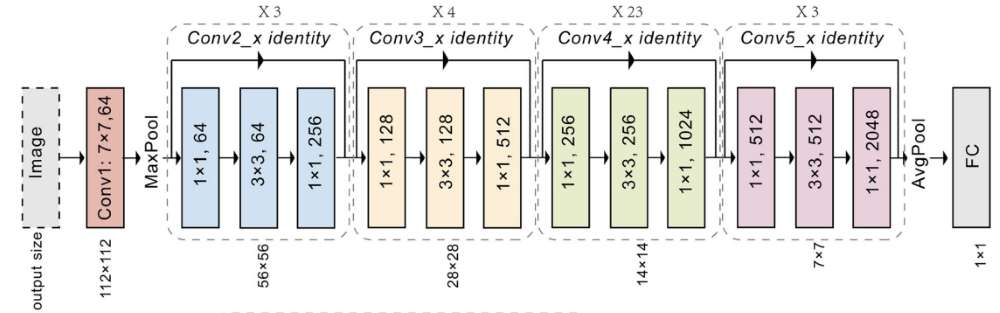

3.4 ResNet（2015）

残差块：

$\mathcal{F}(x) + x$
意义：解决梯度消失问题，支持训练1000+层网络
网络结构

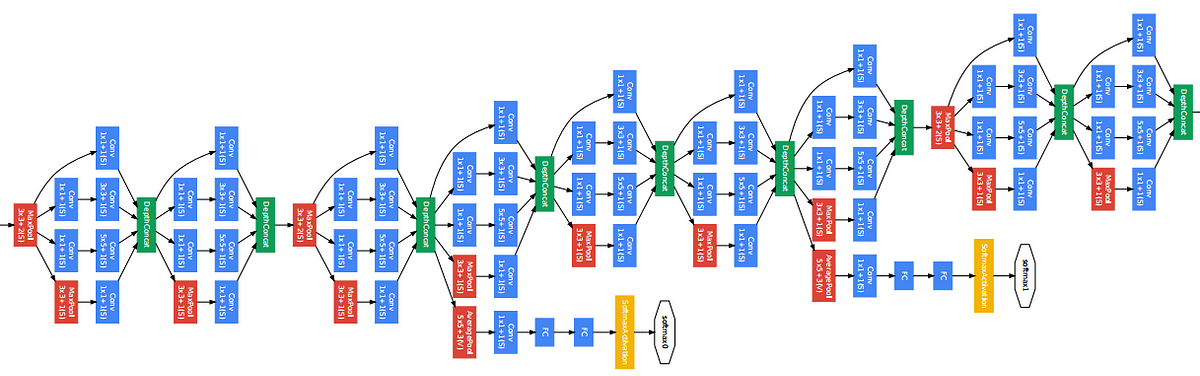

3.5 Inception系列

多尺度卷积：并行1×1、3×3、5×5卷积核
参数量优化：1×1卷积降维
网络结构

4. 应用场景与优缺点

4.1 应用场景

图像分类（如ImageNet）
目标检测（YOLO、Faster R-CNN）
语义分割（U-Net）
医学影像分析（肿瘤检测）

4.2 优缺点

优点	缺点
局部感知降低参数量	对旋转/尺度变化敏感
平移不变性	需要大量标注数据
自动特征提取	全连接层参数量大

5. PyTorch代码示例

import torch
import torch.nn as nn

class SimpleCNN(nn.Module):
    def __init__(self):
        super().__init__()
        self.conv_layers = nn.Sequential(
            nn.Conv2d(3, 16, kernel_size=3, stride=1, padding=1),  # 输入3通道，输出16通道
            nn.ReLU(),
            nn.MaxPool2d(2, 2),  # 14x14
            nn.Conv2d(16, 32, kernel_size=3, padding=1),
            nn.ReLU(),
            nn.MaxPool2d(2, 2)   # 7x7
        )
        self.fc_layers = nn.Sequential(
            nn.Linear(32 * 7 * 7, 128),
            nn.ReLU(),
            nn.Linear(128, 10)
        )

    def forward(self, x):
        x = self.conv_layers(x)
        x = x.view(x.size(0), -1)  # 展平
        x = self.fc_layers(x)
        return x

# 训练伪代码
model = SimpleCNN()
criterion = nn.CrossEntropyLoss()
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

for images, labels in dataloader:
    outputs = model(images)
    loss = criterion(outputs, labels)
    optimizer.zero_grad()
    loss.backward()
    optimizer.step()
