实验一  安装并熟悉Rational Rose 环境

实验一



(1)安装Rational Rose软件。

(2)熟悉Rational Rose环境、布局及不同视图。

二、实验要求

(1)2学时;

(2)每组1人;

(3)验证性实验;

三、实验主要设备

  台式或笔记本电脑

四、实验内容

1.Rose 提供了一套十分友好的界面让用户对系统进行建模。

2.安装完Rose 之后,单击“开始”→“程序”→“Rational Software”→“Rational Rose Enterprise Edition”命令选项,则会出现如图所示的界面,选择Rose新模型的应用架构(Framework)界面。开发人员可以选择J2EE,J2SE1.2,J2SE1.3,jfc-11等应用框架进行系统分析和设计。

3.Rational Rose模型提供了4种视图:用例视图(Use Case View)、逻辑视图(Logical View)、组件视图(Component View)和部署视图(Deployment View)。每当创建一个新的Rose模型时(扩展名为.mdl),Rose将自动生成上述视图,Rose把视图看作模型结构的第一层次。每种视图针对不同的对象,具有不同的用途。

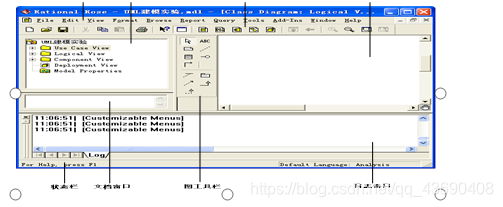

4.Rose建模界面如下:



五、分析与总结

  了解 Rational Rose的安装和启动过程,熟悉Rose界面的四种基本视图,包含用例视图、逻辑视图、组件视图和部署视图,并且初步实践相关操作
