电感选型中：应该关注的参数：
电感值、DCR（direct current resistance）直流电阻、Q值电流、峰值电流
电感没有PN结，也不需要考虑漏电流

理想电压源和理想电流源之间不能等效替换。只有非理想电压源和非理想电流源才能等效变换、因为非理想电压源和电流源存在内阻

电容要关注的参数：ESR和ESL
在这里插入图片描述

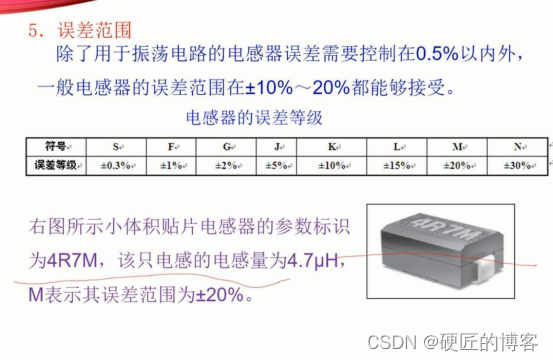

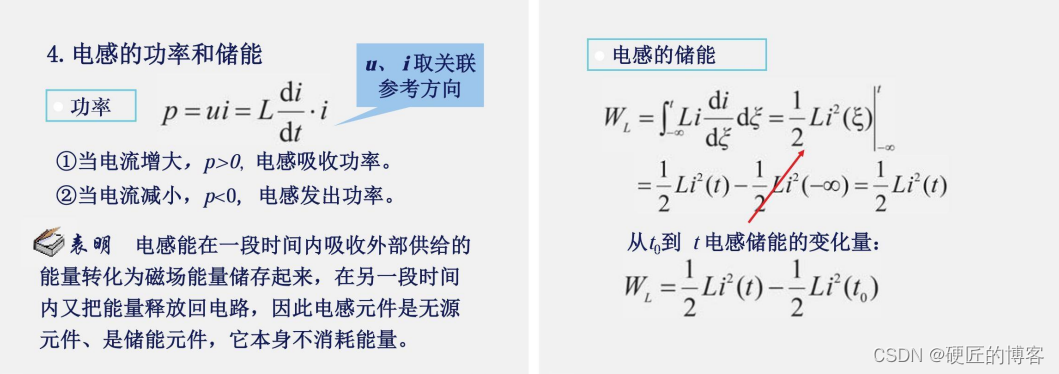

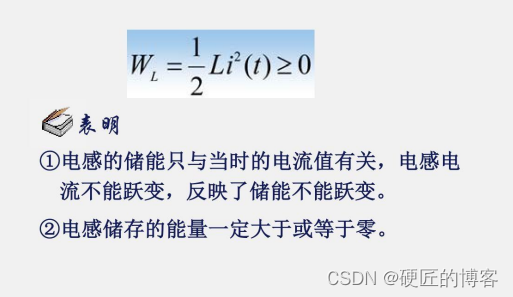

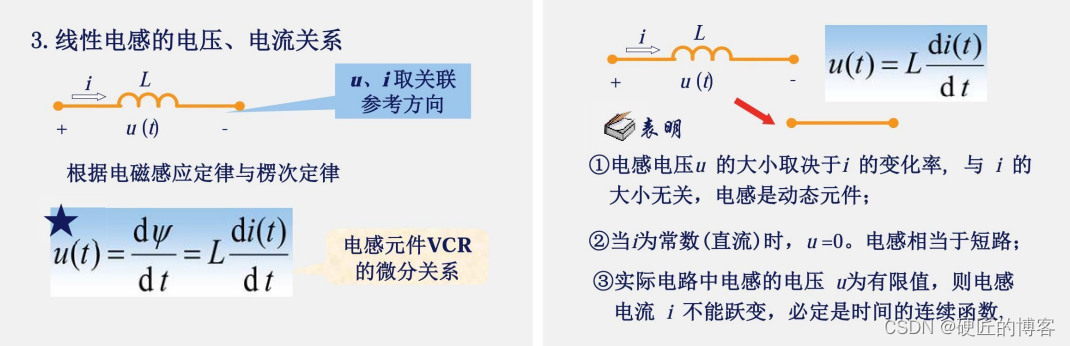

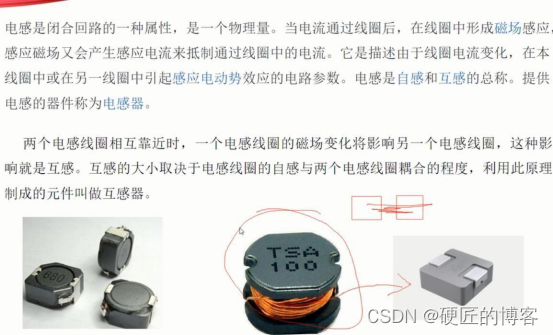

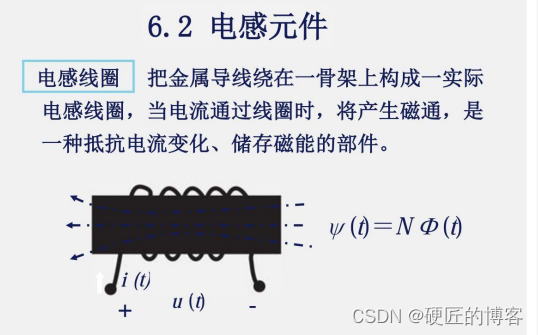

韦安特性
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

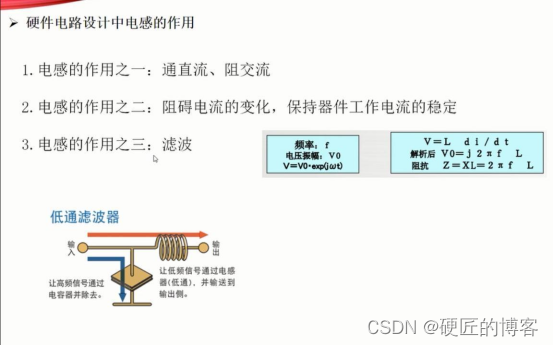

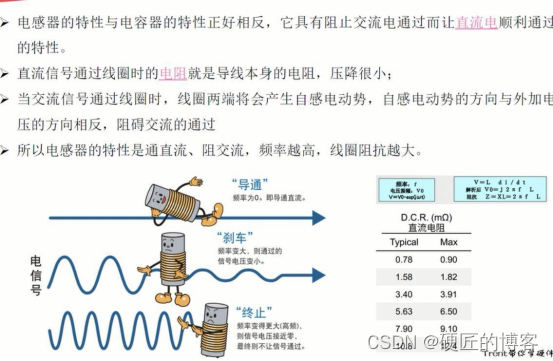

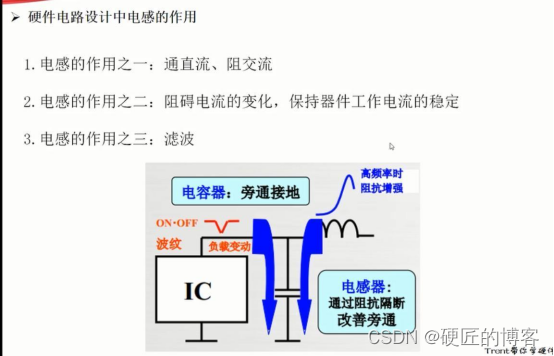

1.电感的作用之一：通直流、阻交流
2.电感的作用之二：阻碍电流的变化，保持器件工作电流的稳定
3.电感的作用之三：滤波

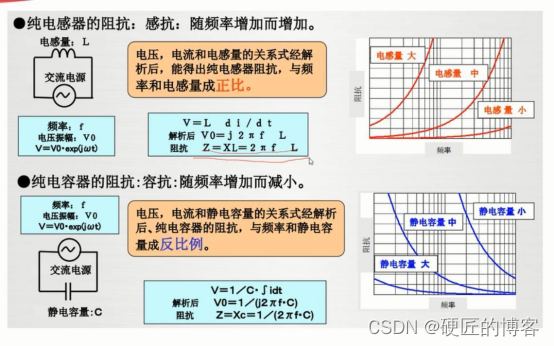

在这里插入图片描述
与阻抗特性有关系

滤波要：低阻抗通路 （提供泄放通路）
在这里插入图片描述
因为有ESR和ESL的存在，所以电容在很高频的情况下，就体现出了感抗

在这里插入图片描述
阻碍电流的变化保证器件更稳定的工作

在这里插入图片描述
在这里插入图片描述

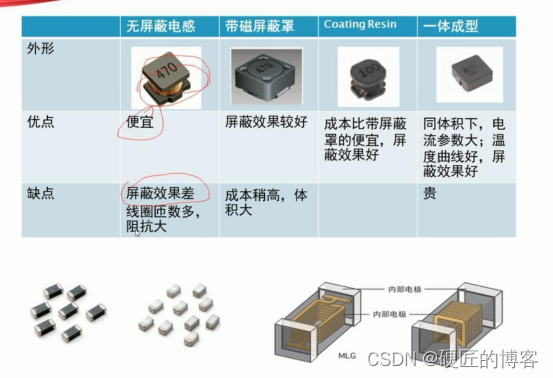

大部分都不用无屏蔽罩

在这里插入图片描述

在这里插入图片描述

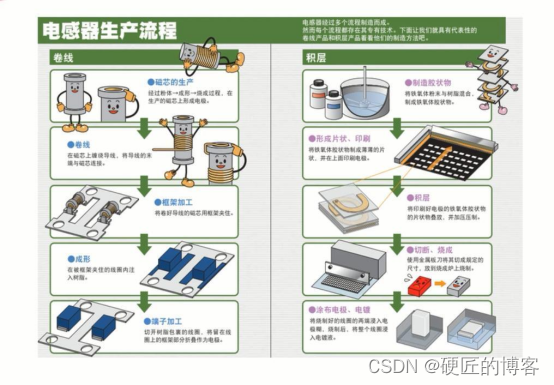

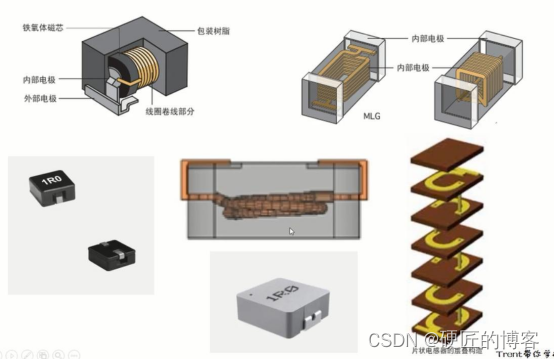

有时间了解一下电感的制作流程即可，（这个和电子设计没什么关联）

在这里插入图片描述

改变匝数、面积等

在这里插入图片描述

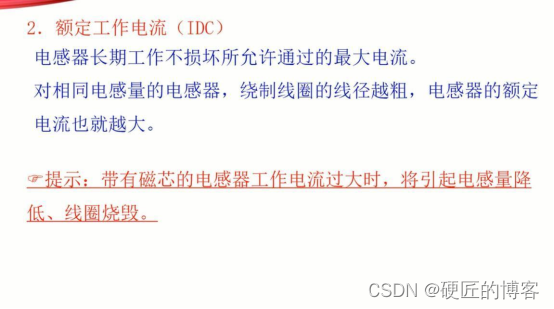

除了额定电流还有一个温升电流
实际应用中，取较小值，再打折

在这里插入图片描述

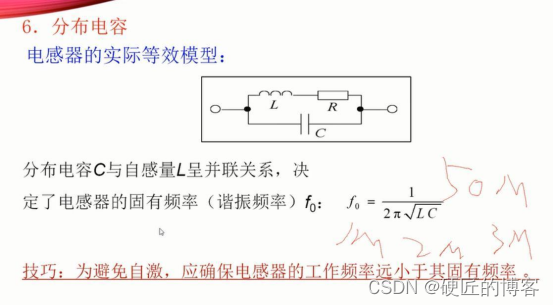

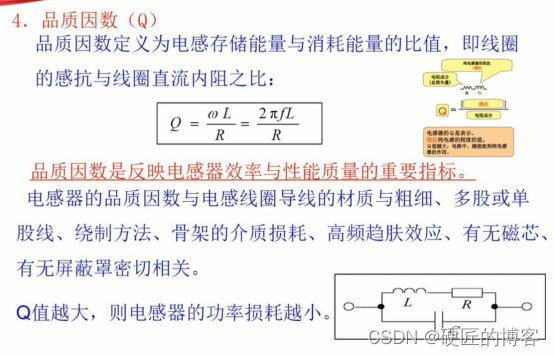

品质因数和电容的损耗正切角有异曲同工之妙。越好越接近于理想电感（Q越大越好）

在这里插入图片描述

此处的等效电容产生的谐振一般在几十Mhz，一般达不到这个谐振点的频率

Q=感抗部分 / 电阻部分

在这里插入图片描述

在这里插入图片描述

比如50M，，应用在1M，2M 就是很好的

在这里插入图片描述
在这里插入图片描述

按照应用场合分类型比较实在
比如电源、射频等，高频，普通等

在这里插入图片描述

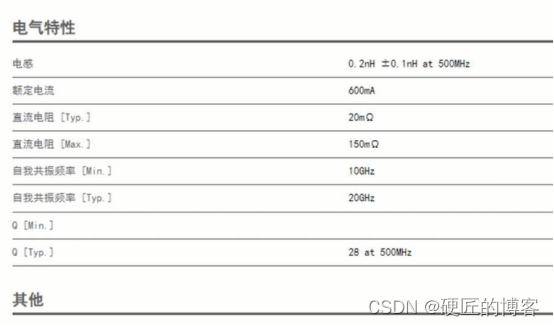

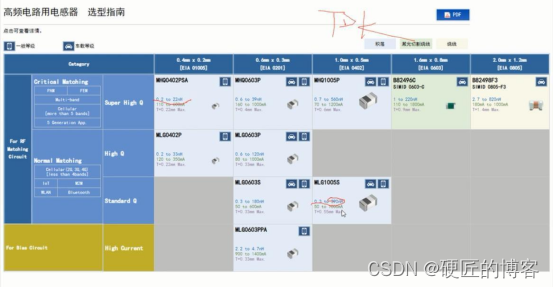

超高频电感的一个小例子：

在这里插入图片描述

在这里插入图片描述

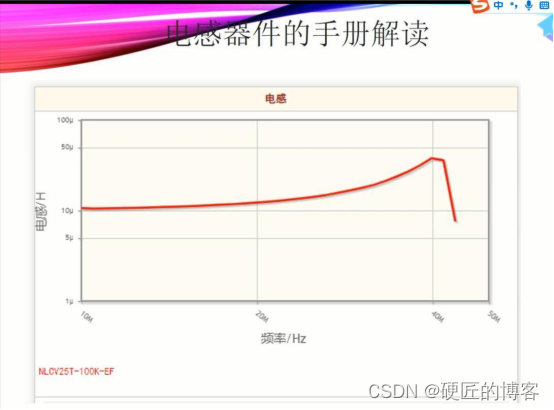

当超过它的自谐振频率时，它的电感会迅速变大，频率再大，电感又会迅速变小
谐振频率前，电感基本不变

所以选型时，工作频率应该小于谐振频率

一般频率的

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

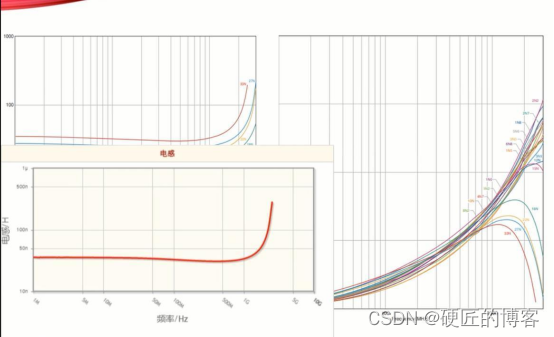

电感值随着频率的变化

在这里插入图片描述

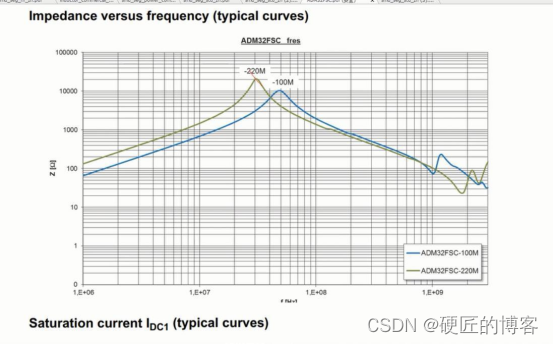

普通电感，在自谐振工作点之前，阻抗随着频率的增加而增加，在之后是减少
在谐振频率点之前表现得是电感性，在之后表现得是电容性

应用的工作频率要小于它的谐振频率

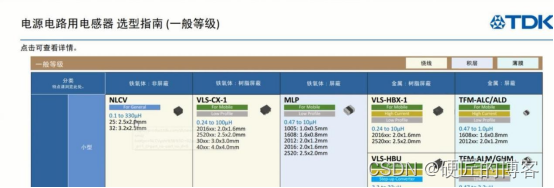

电源用电感

在这里插入图片描述

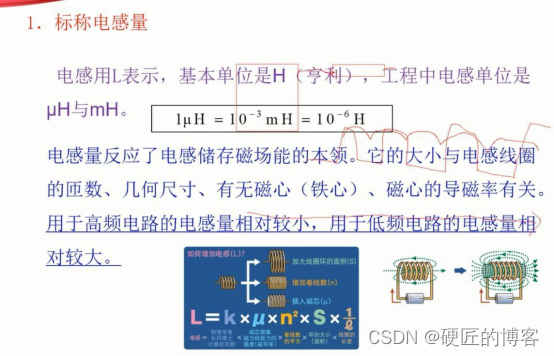

电感的感值：
在这里插入图片描述

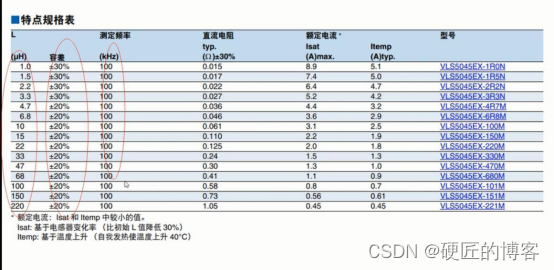

额定电流 选 饱和电流和温升电流中较小的那个

饱和电流：电流加大时，电感值下降到70%时的电流值
温升电流：此处是使电感温度上升40度的电流值

平常， 温升电流一般就比饱和电流小
所以很多厂家的额定电流就是温升电流

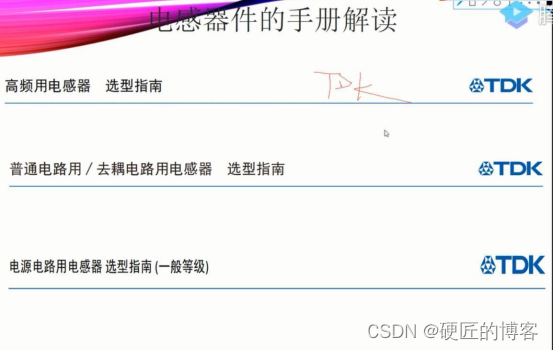

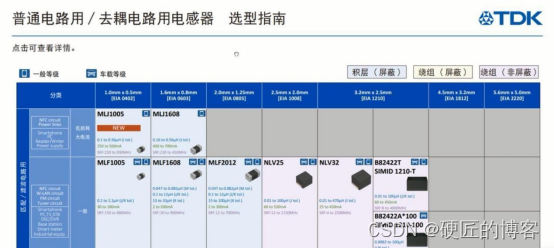

选型手册解读

高频的和一般信号用的，，一般项目上可能会用不到，但是功率电感就肯定用得到

选型阶段：
0阶段：抄图阶段，看参考电路图（看运气了）（由于不同场景，demo给的参数肯呢个不适用了）
第一阶段：通过自己计算参数出来，去选择元器件
第二阶段：有经验的工程师，选型丰富。不需要计算了，凭经验就可以选型了。

芯片手册上有一些自吹自擂的废话，要学会辨别
有些国产的器件参数达不到要求，在手册里会标的虚高一点。所以我们必须要学会打折。

选电感，，和电源保持一致其实就可以（因为电源选的时候有一个打折了）
经验：额定电流打八折

在这里插入图片描述
手册上的参数，有时间的话了解一下它是在什么条件下测试出来的

远小于截止频率，不然会产生更大的热量。

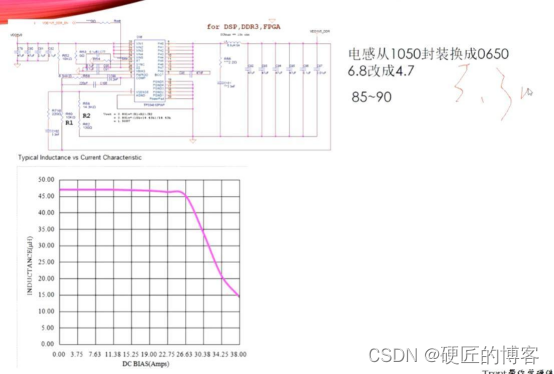

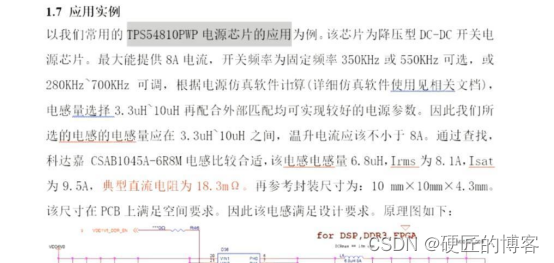

应用案例
在这里插入图片描述
在这里插入图片描述
加上ZF的那个电感选型基础，纹波电流，怎么计算的，要搬过来，才能实际的应用。

在这里插入图片描述

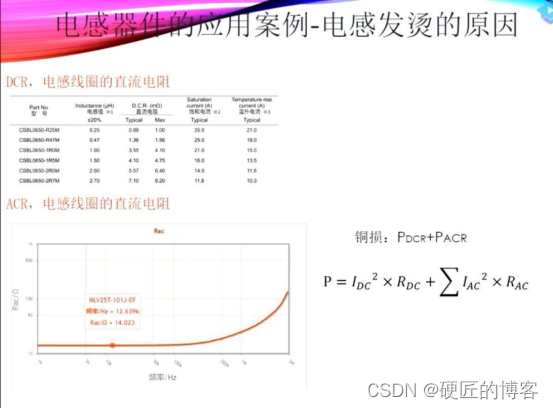

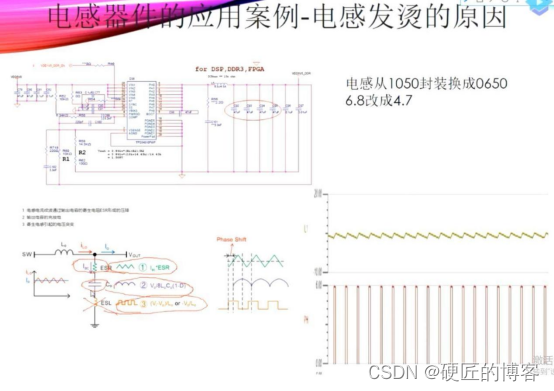

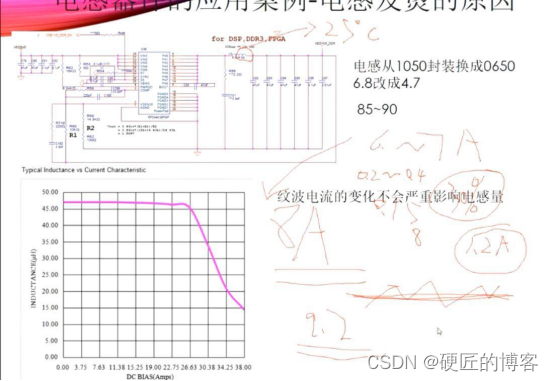

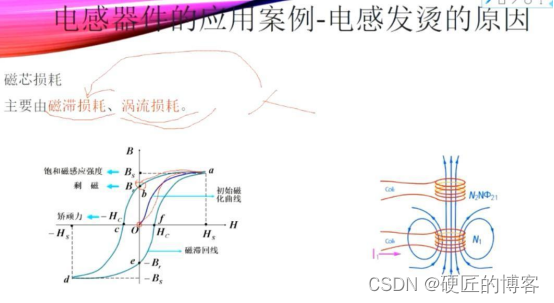

电感发烫的原因

在这里插入图片描述

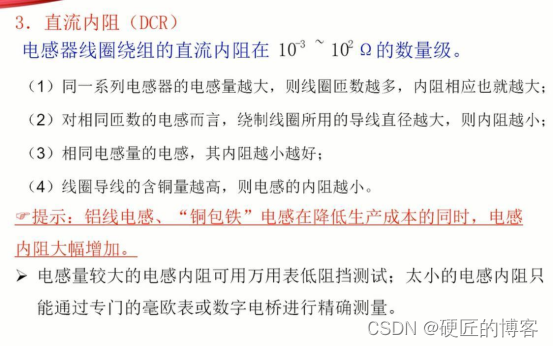

电感的直流电阻、交流电阻

在这里插入图片描述
在这里插入图片描述

把四个陶瓷电容换成一个220uf的铝电解电容时又发热的原因

ESR变大了几百倍，，导致，，导致很多一些（现在还没学会分析）（到最后导致交流部分的电流过大，电感的ACR变大），

这个电路中，发烫的原因有： 1.电感选型不恰当， 2.另一个是输出电容的ESR过大，
