英伟达Jetson：Jetson Nano视频编解码测试

前言

本文主要测试Jetson Nano的编解码的能力是否符合官方文档所展示，本文主要基于1080P和4K的两类分辨率视频进行H.264和H.265的编解码测试，测试内容主要有：1080P，4K视频的直接解码测试；从1080P的USB摄像头和4K的CSI摄像头获取图像进行编码再进行解码显示。

一、安装 GStreamer

• 首先使用以下命令来安装Gstreamer1.0

sudo add-apt-repository universe
sudo add-apt-repository multiverse
sudo apt-get update
sudo apt-get install gstreamer1.0-tools gstreamer1.0-alsa \
  gstreamer1.0-plugins-base gstreamer1.0-plugins-good \
  gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly \
  gstreamer1.0-libav
sudo apt-get install libgstreamer1.0-dev \
  libgstreamer-plugins-base1.0-dev \
  libgstreamer-plugins-good1.0-dev \
  libgstreamer-plugins-bad1.0-dev

• 查看Gstreamer版本

gst-inspect-1.0 --version

二、Gstreamer介绍

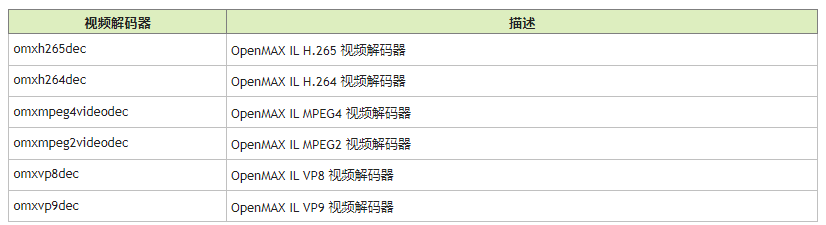

• Gstreamer1.0包含 gst-omx解码插件如下所示：

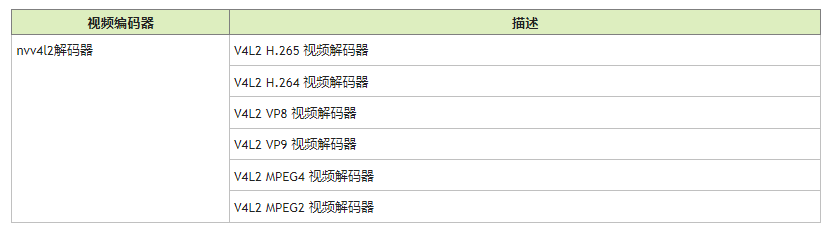

• GStreamer 1.0 包括以下 gst-v4l2 视频解码器：

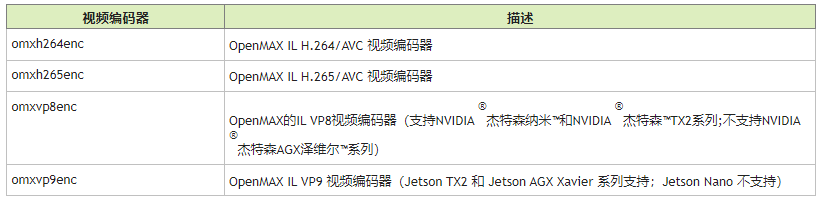

• GStreamer 1.0 包括以下 gst-omx 视频编码器：

• GStreamer 1.0 包括以下 gst-v4l2 视频编码器：

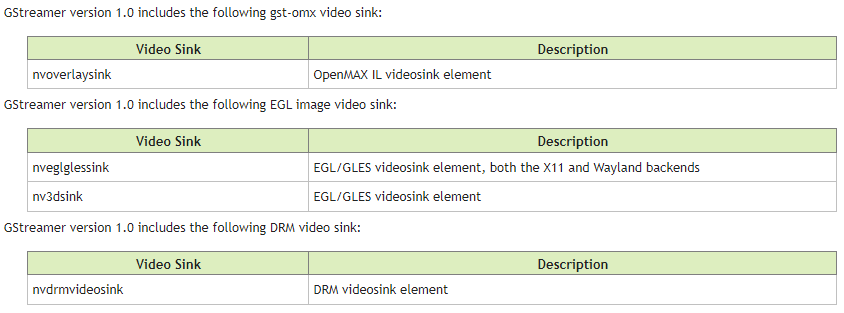

• Gstreamer1.0包括以下几种视频接收器


三、安装v4l-utils

• 终端输入以下命令来安装

sudo apt-get install v4l-utils

• 利用V4-utils查询当前的USB设备

v4l2-ctl --list-devices

• 打开USB摄像头并显示出来

gst-launch-1.0 v4l2src ! xvimagesink

四、USB摄像头的编解码测试

备注：本人的摄像头最高只支持1920x1080，30FPS，这里根据自己个人摄像头情况来修改下面的命令，如果不知道可以通过v4l2-ctl -d /dev/video0 --list-format-ext来查询自己的USB设备支持格式

• 使用gst-omx 进行H264硬件编码（打开摄像头进行视频录制，按下Ctrl+C即可退出保存视频文件）

gst-launch-1.0 v4l2src device="/dev/video0" ! "video/x-raw, width=1920, height=1080, format=(string)YUY2" ! nvvidconv ! 'video/x-raw(memory:NVMM), format=(string)I420' ! omxh264enc ! 'video/x-h264, stream-format=(string)byte-stream' ! h264parse ! qtmux ! filesink location=1080P.mp4 -e

• 使用gst-omx 进行H265硬件编码（打开摄像头进行视频录制，按下Ctrl+C即可退出保存视频文件）

gst-launch-1.0 v4l2src device="/dev/video0" ! "video/x-raw, width=1920, height=1080, format=(string)YUY2" ! nvvidconv ! 'video/x-raw(memory:NVMM), format=(string)I420' ! omxh265enc ! 'video/x-h265, stream-format=(string)byte-stream' ! h265parse ! qtmux ! filesink location=1080P.mp4 -e

备注：如果下面解码后显示的界面太大可以将下面nvoverlaysink改成nv3dsink这样显示就变成窗口化

• 使用gst-omx进行H264硬件解码（对上面保存的视频文件进行解码）

gst-launch-1.0 filesrc location=1080p.mp4 ! qtdemux name=demux demux.video_0 ! queue ! h264parse ! omxh264dec ! nvoverlaysink -e

• 使用gst-omx进行H265硬件解码（对上面保存的视频文件进行解码）

gst-launch-1.0 filesrc location=1080p.mp4 ! qtdemux name=demux demux.video_0 ! queue ! h265parse ! omxh265dec ! nvoverlaysink -e

备注：下面只展示了gst-v4l2的H264编解码，这里不再重复H265，因为与上面的gst-omx编解码方式相同只不过把对应的编解码参数改变而已

• 使用gst-v4l2进行H264硬件编码

gst-launch-1.0 v4l2src device="/dev/video0" ! "video/x-raw, width=1920, height=1080, format=(string)YUY2" ! nvvidconv ! 'video/x-raw(memory:NVMM), format=(string)I420' ! nvv4l2h264enc ! 'video/x-h264, stream-format=(string)byte-stream' ! h264parse ! qtmux ! filesink location=1080P.mp4 -e

• 使用gst-v4l2进行H264硬件解码

gst-launch-1.0 filesrc location=1080p.mp4 ! qtdemux name=demux demux.video_0 ! queue ! h264parse ! nvv4l2decoder enable-max-performance=1 ! nvoverlaysink -e

备注：以下展示H264和omx，H265以及v4l2自行类比

• 网络流式传输RTSP，这里展示在同个设备下进行网络传输

gst-launch-1.0 v4l2src ! decodebin ! videoconvert ! omxh264enc ! video/x-h264, stream-format=byte-stream ! rtph264pay ! udpsink host=127.0.0.1 port=5000

• 再打开一个新的终端

gst-launch-1.0 udpsrc port=5000 ! application/x-rtp, encoding-name=H264, payload=96 ! rtph264depay ! h264parse ! omxh264dec ! nvoverlaysink

五、本地视频文件解码测试

备注：这里视频文件请自行查找获得，本文共测试了1080P，4K，6K，8K的视频素材文件，并且以下的解码方式为gst-omx进行，gst-v4l2不再重复;其中filename文件根据自己的文件名来填入；另外由于网络上大部分视频文件都是以H264编码因此这里也只展示了H264的解码

• 对本地视频文件进行gst-omx的H264解码

gst-launch-1.0 filesrc location=<filename.mp4> ! qtdemux name=demux demux.video_0 ! queue ! h264parse ! omxh264dec ! nveglglessink -e

六、CSI摄像头的编解码测试

备注：这里使用的是Jetson-IMX477-RPIV3摄像头

• 进行4K的视频编码保存

SENSOR_ID=0 # 0 for CAM0 and 1 for CAM1 ports
FRAMERATE=30 # Framerate can go from 2 to 30 for 4032x3040 mode
gst-launch-1.0 -e nvarguscamerasrc sensor-id=$SENSOR_ID ! "video/x-raw(memory:NVMM),width=4096,height=2160,framerate=$FRAMERATE/1" ! nvv4l2h264enc ! h264parse ! mp4mux ! filesink location=4K.mp4

• 进行4K视频的解码显示

gst-launch-1.0 filesrc location=4K.mp4 ! qtdemux name=demux demux.video_0 ! queue ! h264parse ! nvv4l2decoder enable-max-performance=1 ! nv3dsink -e

七、总结

总的来说，Jetson Nano对于4K视频可以不管在H.264还是H.265下做到很好地编解码，对于4K以上视频进行测试后发现将会超出Nano能力范围无法运行，对于1080P的图像最多可以4路进行编解码，总结来说就是Jetson nano 的编解码能力在4K视频流范围内
