Cadence（virtuoso）集成电路设计软件基本操作——建库的两种方法

学习目标

  1. 如何在cadence中建立设计库
  2. 建库的具体步骤及各步骤作用

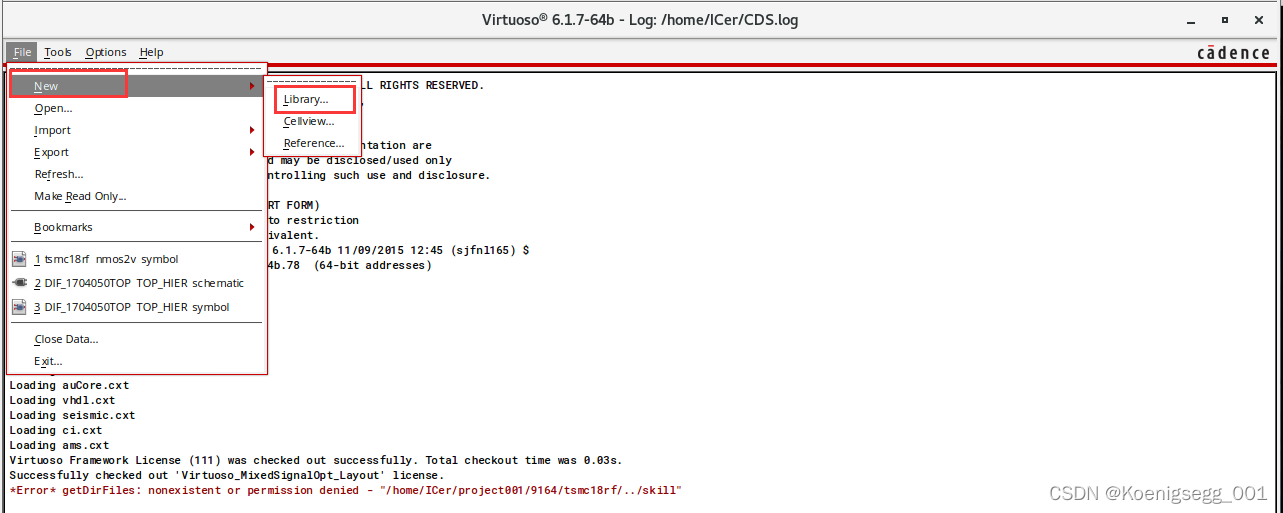

建立库菜单

在这里插入图片描述

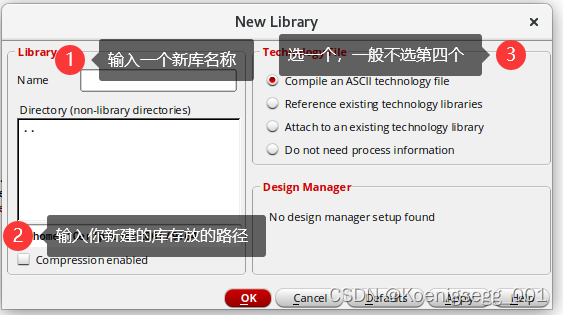

参照新工艺文件建立库

在这里插入图片描述

Compile an ASCII technology file

在这里插入图片描述

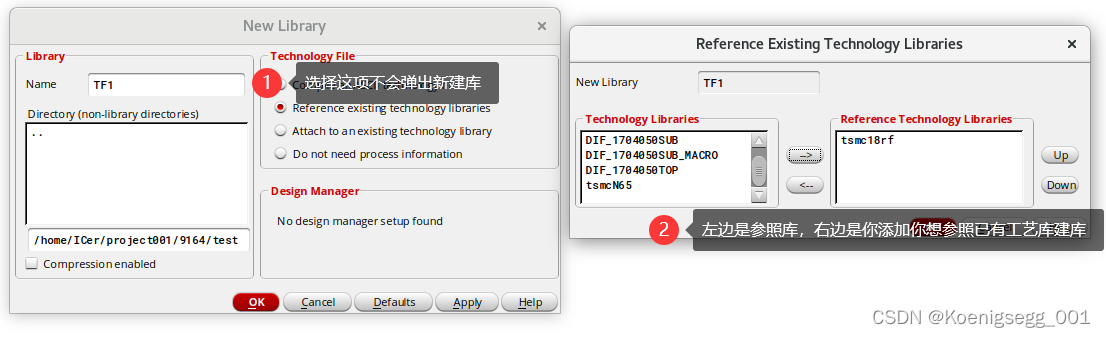

Reference existing technology libraries

在这里插入图片描述

Attach to an existing technology library

和第二项类似，不同的是第二项相当于复制，此项相当于引用。

Do not need process information

即不参照工艺文件，选此项将无法进行仿真和版图设计，不采用
