2、Latex学习笔记之图片篇

目录


1、图片的直接插入

1.1基本框架

1.2居中显示

1.3添加图片

1.4标题

1.5标签

1.6引用

2、图片的浮动插入

2.1基本框架

2.2居中显示

2.3添加图片

2.4标题

2.5标签

2.6引用

---


图片排版时使用到的宏包文件有：

\usepackage{graphicx}  %%  图片包
\usepackage{subfig}    %% 子图包
\usepackage{float}     %% 浮动个数

在论文中主要有两种图片排版方式：

图片的直接插入：遵循文字的样式

图片的浮动插入：独占页面的一部分

1、图片的直接插入

• 模板

\begin{figure}[htbp]
    \centering
    \includegraphics[width=5in]{myfigure}
    \caption{Simulation results for the network.}
    \label{fig_sim}
\end{figure}

• 例子

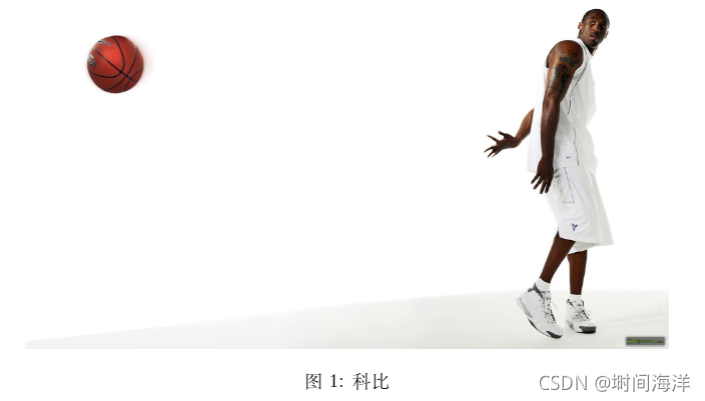

\begin{figure}[!h]
    \centering
    \includegraphics[width=5in]{kebi.jpg} %%图片最好用相对路径
    \caption{科比}
    \label{pic1}
\end{figure}

1.1基本框架

\begin{figure}[htbp]
​
\end{figure}

[htbp]是个可选参数项,可以是下列字母的任意组合。

h(here): 当前位置；将图形放置在 正文文本中给出该图形环境的地方。如果本页所剩的页面不够， 这一参数将不起作用。

t(top): 顶部；将图形放置在页面的顶部。

b(bottom): 底部；将图形放置在页面的底部。

p(page): 浮动页；将图形放置在一只允许有浮动对象的页面上。

1.2居中显示

\centering

1.3添加图片

\includegraphics[width=5in]{kebi.jpg}

width=5in 是图片的大小，in 是单位，含义是英寸,还可以是cm(厘米)等；{ } 中就是图片的路径及名称，如果是同一个文件夹下，那么我们就可以省略路径。

1.4标题

\caption{科比}

1.5标签

\label{pic1}

用于后面引用

1.6引用

\ref+标签名

As show in Figure \ref{pic1}   %%  英文引用图片
​
正如图 \ref{pic1}   %% 中文引用图片

\begin{document}
\maketitle
​
科比布莱恩特是湖人名宿，黑曼巴是他的外号，曼巴精神影响力遍布全球。
\begin{figure}[!h]
    \centering
    \includegraphics[width=4.5in]{kebi.jpg}
    \caption{科比布莱恩特}
    \label{pic1}
\end{figure}
​
如图 \ref{pic1}，
这身穿白色球衣的男人就是科比布莱恩特。
​
\end{document}

2、图片的浮动插入

• 模板

\begin{figure*}[!t]
    \centering
    \subfloat[Case I]{\includegraphics[width=2.5in]{box}
    \label{fig_first_case}}
    \hfil
    \subfloat[Case II]{\includegraphics[width=2.5in]{box}%
    \label{fig_second_case}}
    \caption{Simulation results for the network.}
    \label{fig_sim}
\end{figure*}

• 例子

\begin{figure*}[!h]
    \centering
    \subfloat[科比 I]{\includegraphics[width=1.5in]{kebi.jpg} \label{X}}
    \hfill
    \subfloat[科比 II]{\includegraphics[width=1.5in]{kebi.jpg} \label{Y}}
    \hfill
    \subfloat[科比 III]{\includegraphics[width=1.5in]{kebi.jpg} \label{Z}}
    \caption{NBA球星-科比布莱恩特}
    \label{pic}
\end{figure*}

2.1基本框架

\begin{figure*}[htbp]
​
\end{figure*}

[htbp]是个可选参数项,可以是下列字母的任意组合。

h(here): 当前位置；将图形放置在 正文文本中给出该图形环境的地方。如果本页所剩的页面不够， 这一参数将不起作用。

t(top): 顶部；将图形放置在页面的顶部。

b(bottom): 底部；将图形放置在页面的底部。

p(page): 浮动页；将图形放置在一只允许有浮动对象的页面上。

2.2居中显示

\centering

2.3添加图片

\subfloat[科比 I]{\includegraphics[width=1.5in]{kebi.jpg} \label{X}}

subfloat 表示插入浮动子图，第一个 [ ] 中存放的是子图的标题，默认编号是 (a)，(b)……。大括号里面的就是单图的格式，和上面相同。

2.4标题

\caption{NBA球星-科比布莱恩特}

同上

2.5标签

\label{pic}

用于后面引用

2.6引用

\ref+标签名

多图的引用分两种，一种是引用整体，另一种是引用某一个子图。

• 引用整体

As show in Figure \ref{pic}   %%  英文引用图片
​
正如图 \ref{pic}   %% 中文引用图片

• 引用子图

As show in Figure \ref{pic} \subref{Z}
​
正如图 \ref{pic} \subref{Z}
