计算机组成原理要点精炼（17）

微程序设计技术

目录

微程序设计技术

1.微命令的编码方式（对微指令的控制字段编码，形成控制信号）

2. 微地址形成方式（产生后续微地址的方式）

3. 微指令格式设计

4. 微程序设计技术

5. 微指令的执行方式

---

1.微命令的编码方式（对微指令的控制字段编码，形成控制信号）

• 直接控制方式
• 字段直接编译法
• 字段间接编译法

直接控制方式：在微指令的控制字段里对不同的微命令各自设置一个数位来表示发出与否（"0/1"）

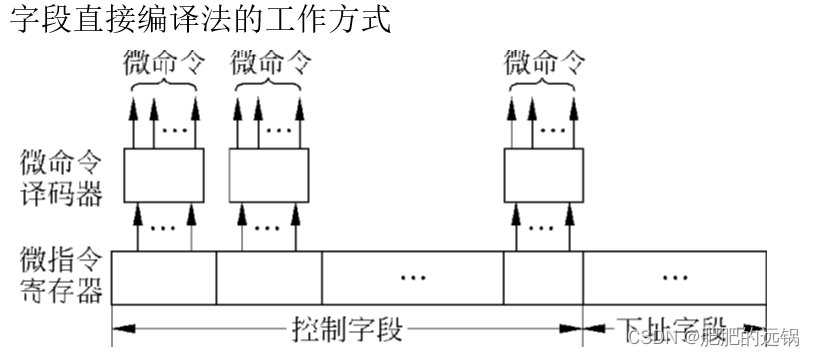

字段直接编译法：对控制字段进行划分，得到多个不同的字段，这些字段表示多个互斥的控制信号，这些微命令在同一时间只有其中的某一个微命令可以生效。

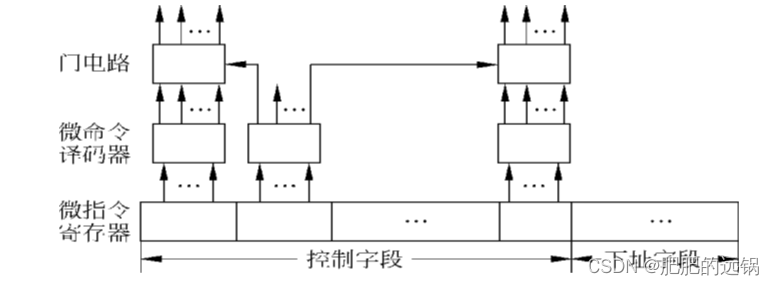

字段间接编译法：同样是对控制字段进行划分，但是字段间接编译法在直接编译法以一个字段来表示一条微命令的基础上，辅以另一个字段来解释这个字段。这样的编译方法，可以使得指令的长度进一步减短，但微指令的并行控制能力被削弱了。

2. 微地址形成方式（产生后续微地址的方式）

需要说明的概念是：后续微地址是指下一条需要执行的微指令所在的控制存储器的存储单元地址

• 计数器方式（由当前微指令地址 + 相对转移量这类的增量方式来得出后续微地址）
• 断定方式（在微指令的微地址码部分指明下一条指令的微地址）
• 结合方式（计数器方式和断定方式结合使用）

3. 微指令格式设计

• 水平型微指令（一条微指令定义并并行执行多条微命令）
• 垂直型微指令（一条微指令控制实现一二条微命令，不强调并行操作）

4. 微程序设计技术

• 静态微程序设计技术（设计好微指令以后不允许变化）
• 动态微程序设计技术（能根据用户的需求灵活变化微程序的设计）

5. 微指令的执行方式

微指令的执行包括：取微指令、执行微指令

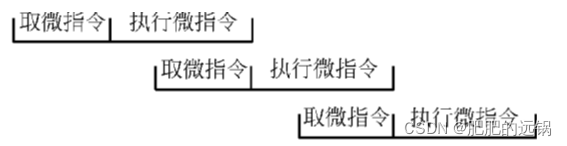

• 串行方式：取微指令和执行微指令是串行执行的，只有在取完微指令并执行完以后才可以取指令并执行下一条微指令
• 并行方式：执行本条微指令和取下一条微指令的操作在同一时刻执行，二者涉及到的部件不同。
