这篇博客介绍了如何在FPGA项目中使用ESP8266 WiFi模块，包括模块的基本原理、AT指令的使用方法，以及通过ASCII码进行通信的细节，强调了在连接和通信过程中回车换行的重要性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

ESP8266

首先，将ESP8266通过USB->TTL与电脑进行连接

官方的ESP8266模块

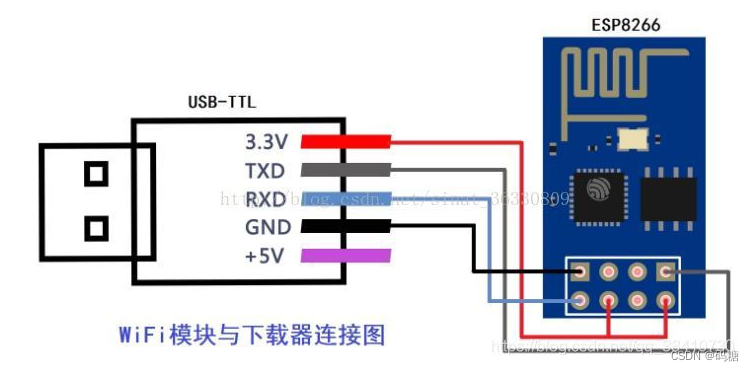

接线方式如下：

由于本项目的WiFi不需要断开连接，所以将EN引脚与3.3V相连接，使其一直使能。
该模块共有8个引脚：3v3供电，RX、TX 数据传输，IO0、IO1端口，RST复位、EN使能、GND接地。
同时有三种工作模式，STA客户端模式、AP接入点模式、STA+AT共存模式。

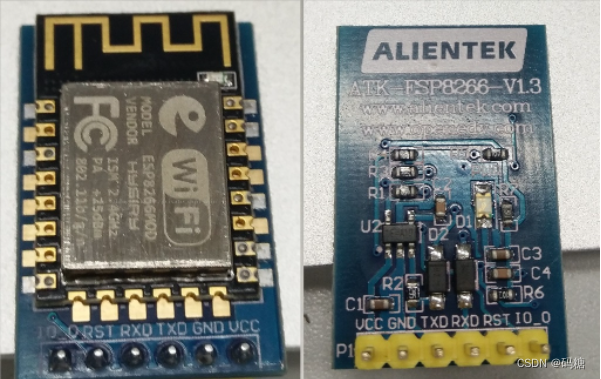

ATK-ESP8266（正点原子）模块
接线方式如下：

六个引脚只需要4个就行了：RXD、TXD、GND、VCC，分别和USB转TTL模块的TXD、RXD、GND、VCC相连接就行了。
需要注意的是VCC选取时，一
