32位ALU设计(verilog实现)

32位ALU设计

​ 算术逻辑单元(arithmetic and logic unit) 是能实现多组算术运算和逻辑运算的组合逻辑电路，简称ALU。算术逻辑单元是中央处理器(CPU)的执行单元，是所有中央处理器的核心组成部分，由"And Gate"（与门） 和"Or Gate"（或门）构成的算术逻辑单元，主要功能是进行二位元的算术运算，如加减乘(不包括整数除法)。基本上，在所有现代CPU体系结构中，二进制都以补码的形式来表示。

• 设计思路
• 设计实现
• 仿真测试

一、设计思路

1. 算术运算

• addu、subu

  addu: 最高有效位向高位有进位，产生进位carryout

  subu: 当被减数小于减数时，最高有效位向高位有借位，产生借位carryout

• add、sub

  [x]补+[y]补=[x+y]补

  [x-y]补=[x]补-[y]补=[x]补+[-y]补

  [-y补]=~[y]补+1

  add溢出：两个正数相加产生负数0111(7)+0110(6)=1101

  ​ 两个负数相加产生正数1000(-8)+1001(-7)=0001

  ​ 一个正数与一个负数相加不产生溢出

  sub溢出：正数 - 正数（不产生溢出）

  ​ 正数 - 负数，结果为负数（上溢）

  ​ 负数 - 负数（不产生溢出）

  ​ 负数 - 正数，结果为正数（下溢）

2. 逻辑运算

~：按位取反

&(and)：按位与操作

|(or)：按位或操作

^(xor)：按位异或操作

~(|)(nor)：按位或非操作

指令对标志位影响：指令执行后，CF和OF置0，ZF根据结果是否为0设置

3.比较运算

• 有符号数比较 slt

  指令对标志位影响：in0小于in1置CF为1

  in0为正数，in1为负数，out为0

  in0为负数，in1为正数，out为1

  in0和in1为负数，alu进行补码运算，1111（-1）、1110（-2），直接进行数值比较的结果与其代表的有符号数比较结果相同

  in0和in1为正数，直接进行比较

  通过分析，后两种情况可以合并

• 无符号数比较 sltu

  可直接进行比较

  指令对标志位影响：in0小于in1置OF为1

4.移位运算

• 逻辑左移shl (shift logical left)：sll，sllv

  将数据向左移动，最低位用0补充

• 逻辑右移shr (shift logical right)：srl，srlv

  将数据向右移动，最高位用0补充

• 算术右移sar (shift arithmetic right)：sra，srav

  将各位依次右移指定位数，然后在左侧用原符号位补齐

  指令对标志的影响：将最后移出的移位写入CF

总结来说，这六条移位操作指令可以分为两种情况：sllv、srav、srlv这3条指令的助记符最后有“v”，表示移位位数是通过寄存器的值确定的，sll、sra、srl这3条指令的助记符最后没有“v”，表示移位位数就是指令中6-10bit的sa的值。通过循环的方式，将移位后还在[31:0]部分的位置移到新的rd中，其他位置补上应补的0或1。

二、设计实现

module ALU32(
op,in0,in1,
carryout,overflow,zero,out
    );
    input [31:0] in0,in1;
    input [10:0] op;
    output reg[31:0] out;
    output reg carryout,overflow,zero;

always@(*)
begin
    case(op)
        //add
        11'b00000100000:
            begin
            out=in0+in1;
            overflow=((in0[31]==in1[31])&&(~out[31]==in0[31]))?1:0;
            zero=(out==0)?1:0;
            carryout=0;
            end
        //addu
        11'b00000100001:
            begin
            {carryout,out}=in0+in1;
            zero=(out==0)?1:0;
            overflow=0;
            end
        //sub
        11'b00000100010:
            begin
            out=in0-in1;
            overflow=((in0[31]==0&&in1[31]==1&&out[31]==1)||			      		                          (in0[31]==1&&in1[31]==0&&out[31]==0))?1:0;
            zero=(in0==in1)?1:0;
            carryout=0;
            end
        //subu
        11'b00000100011:
            begin
            {carryout,out}=in0-in1;
            zero=(out==0)?1:0;
            overflow=0;
            end
        //and
        11'b00000100100:
            begin
            out=in0&in1;
            zero=(out==0)?1:0;
            carryout=0;
            overflow=0;
            end
        //or
        11'b00000100101:
            begin
            out=in0|in1;
            zero=(out==0)?1:0;
            carryout=0;
            overflow=0;
            end
        //xor
        11'b00000100110:
            begin
            out=in0^in1;
            zero=(out==0)?1:0;
            carryout=0;
            overflow=0;
            end
        //nor
        11'b00000100111:
            begin
            out=~(in0|in1);
            zero=(out==0)?1:0;
            carryout=0;
            overflow=0;
            end
        //slt
        11'b00000101010:
            begin
            if(in0[31]==1&&in1[31]==0)
                out=1;
            else if(in0[31]==0&&in1[31]==1)
                out=0;
            else
                out=(in0<in1)?1:0;
           overflow=out;
           zero=(out==0)?1:0;
           carryout=0;
           end
        //sltu
        11'b00000101011:
            begin
                out=(in0<in1)?1:0;
                carryout=out;
                zero=(out==0)?1:0;
                overflow=0;
            end
        //shl
        11'b00000000100:
            begin
            {carryout,out}=in0<<in1;
            overflow=0;
            zero=(out==0)?1:0;
            end
        //shr
        11'b00000000110:
            begin
            out=in0>>in1;
            carryout=in0[in1-1];
            overflow=0;
            zero=(out==0)?1:0;
            end
        //sar
        11'b00000000111:
            begin
            out=($signed(in0))>>>in1;
            carryout=in0[in1-1];
            overflow=0;
            zero=(out==0)?1:0;
            end

    endcase
end
endmodule

module ALU32_test(

    );
    reg [10:0] op;
    reg [31:0] in0,in1;
    wire [31:0] out;
    wire carryout,overflow,zero;
    ALU32 alu(op,in0,in1,carryout,overflow,zero,out);
    initial
    begin
    //add
         op=11'b00000100000;
         in0=32'hf2340000;
         in1=32'h80000000;
    #20  in0=32'h7fffffff;
         in1=32'h70000001;
    #20  in0=32'h7fffffff;
         in1=32'hf0000001;
    #20  in0=32'hffffffff;
         in1=32'h00000001;
    //addu
    #20  op=11'b00000100001;
         in0=32'hf2340000;
         in1=32'h80000000;
    #20  in0=32'h7fffffff;
         in1=32'h70000001;
    #20  in0=32'hffffffff;
         in1=32'h00000001;
    //sub
    #20  op=11'b00000100010;
         in0=32'h72340000;
         in1=32'h60000000;
    #20  in0=32'h7fffffff;
         in1=32'hf0000001;
    #20  in0=32'hf00fffff;
         in1=32'h7ffffff1;
    #20  in0=32'hffffffff;
         in1=32'hffffffff;
    #20  in0=32'hf0000000;
         in1=32'h0fffffff;
    //subu
    #20  op=11'b00000100011;
         in0=32'h72340000;
         in1=32'h60000000;
    #20  in0=32'h7fffffff;
         in1=32'hf0000001;
    #20  in0=32'hffffffff;
         in1=32'hffffffff;
    #20  in0=32'hf0000000;
         in1=32'h0fffffff;
    //and
    #20  op=11'b00000100100;
         in0=32'h72340000;
         in1=32'h60000000;
    #20  in0=32'h7fffffff;
         in1=32'h00000000;
    //or
    #20  op=11'b00000100101;
         in0=32'h00000000;
         in1=32'h00000000;
    #20  in0=32'h7fffffff;
         in1=32'hf0000001;
    //xor
    #20  op=11'b00000100110;
         in0=32'ha0000000;
         in1=32'h50000000;
    #20  in0=32'h7fffffff;
         in1=32'hf0000001;
    //nor
    #20  op=11'b00000100111;
         in0=32'h123451ff;
         in1=32'h60000000;
    #20  in0=32'h7fffffff;
         in1=32'hf0000001;
    //slt
    #20  op=11'b00000101010;
         in0=32'h72340000;
         in1=32'hf0000000;
    #20  in0=32'h7000000f;
         in1=32'h7f000001;
    #20  in0=32'hf0001231;
         in1=32'h7ac34545;
    //sltu
    #20  op=11'b00000101011;
         in0=32'h72340000;
         in1=32'hf0000000;
    #20  in0=32'h7000000f;
         in1=32'h7f000001;
    #20  in0=32'hf0001231;
         in1=32'h7ac34545;
    //shl
    #20  op=11'b00000000100;
         in0=32'hffffffff;
         in1=32'd5;
    //shr
    #20  op=11'b00000000110;
         in0=32'hffffffff;
         in1=32'd5;
    //sar
    #20  op=11'b00000000111;
         in0=32'hffffffff;
         in1=32'd3;
    #20  in0=32'h0fffffff;
         in1=32'd5;
    end

endmodule

三、仿真测试

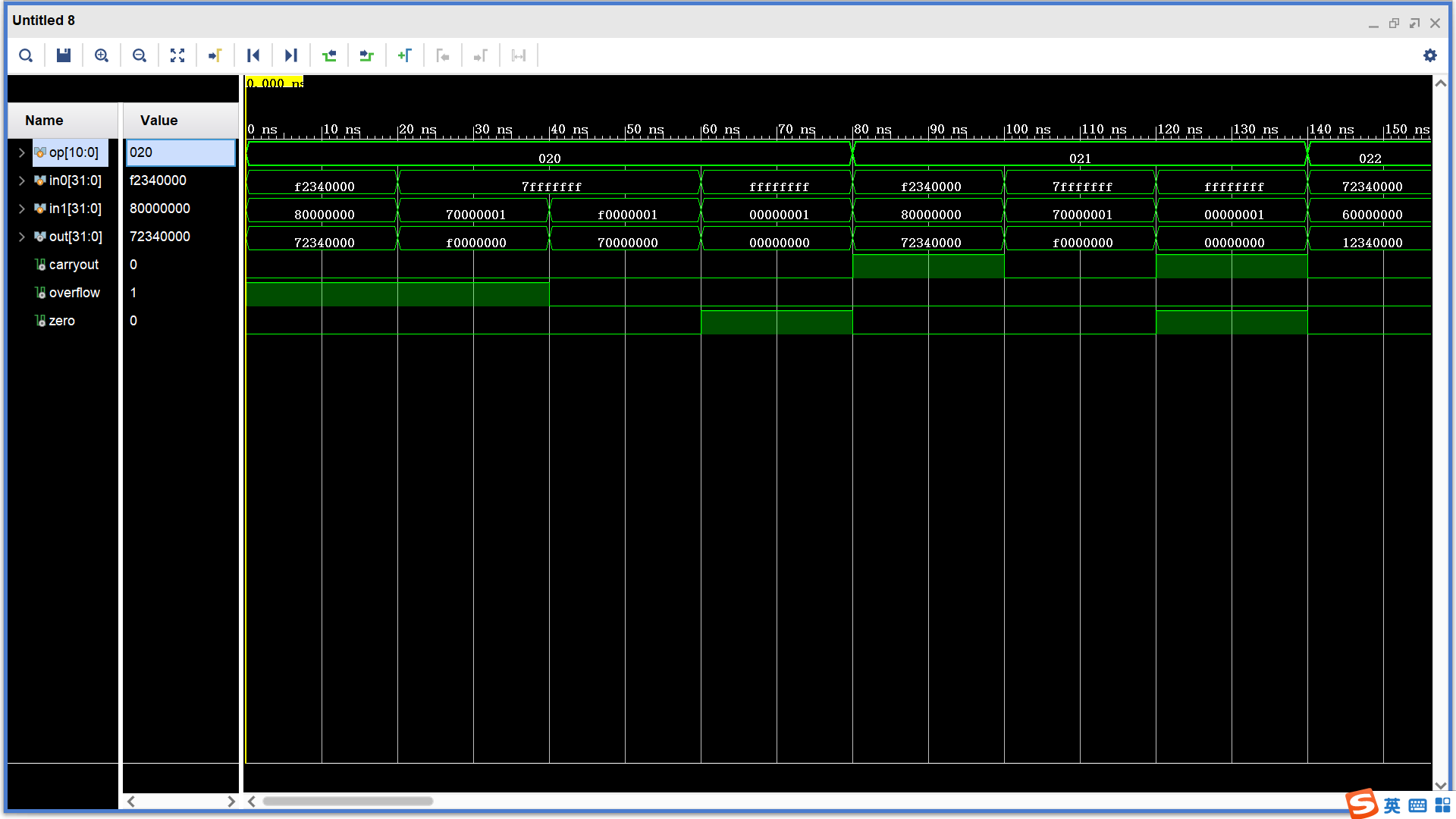

• add、addu

• sub、subu

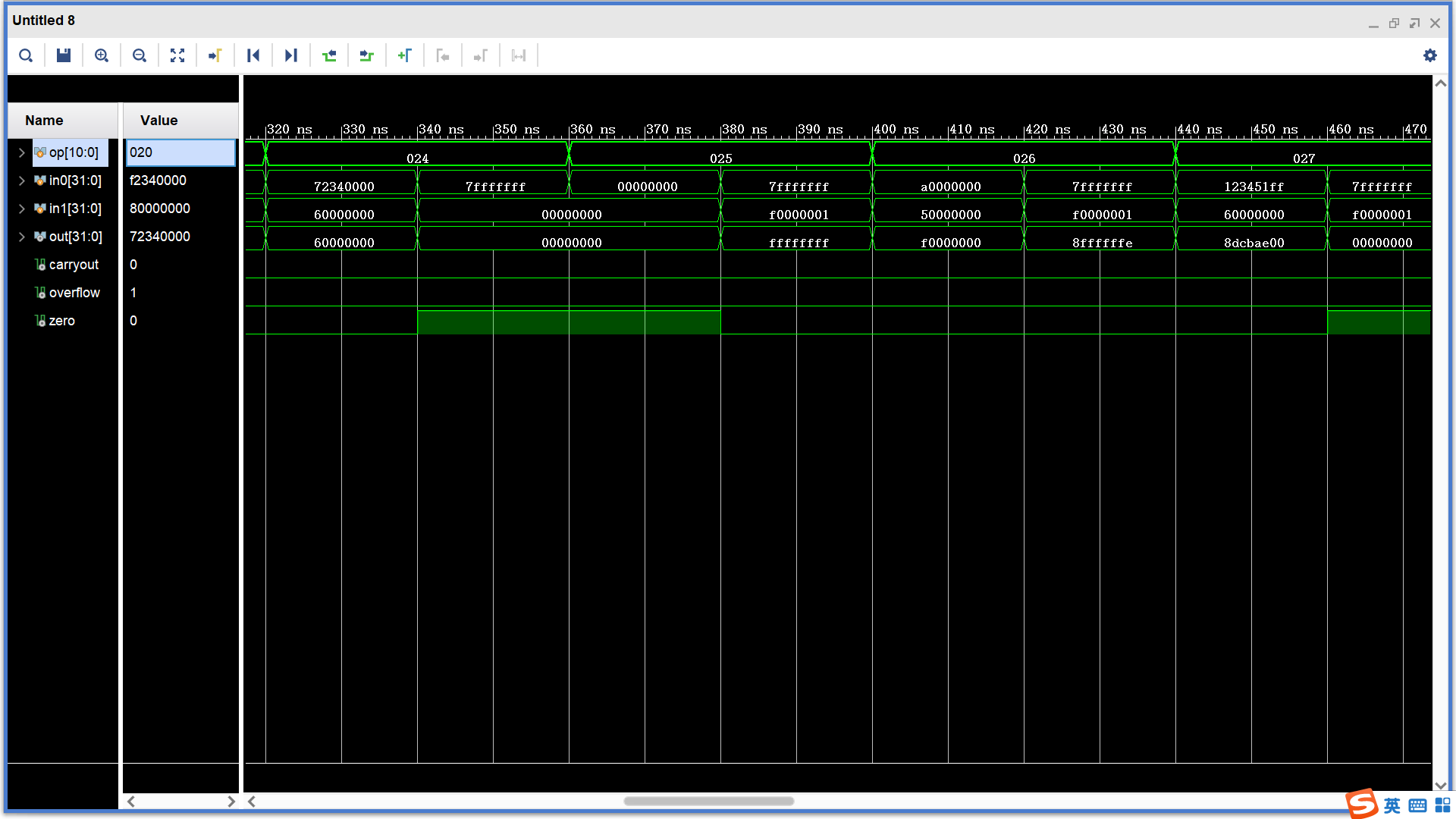

• and、or、xor

• nor、slt

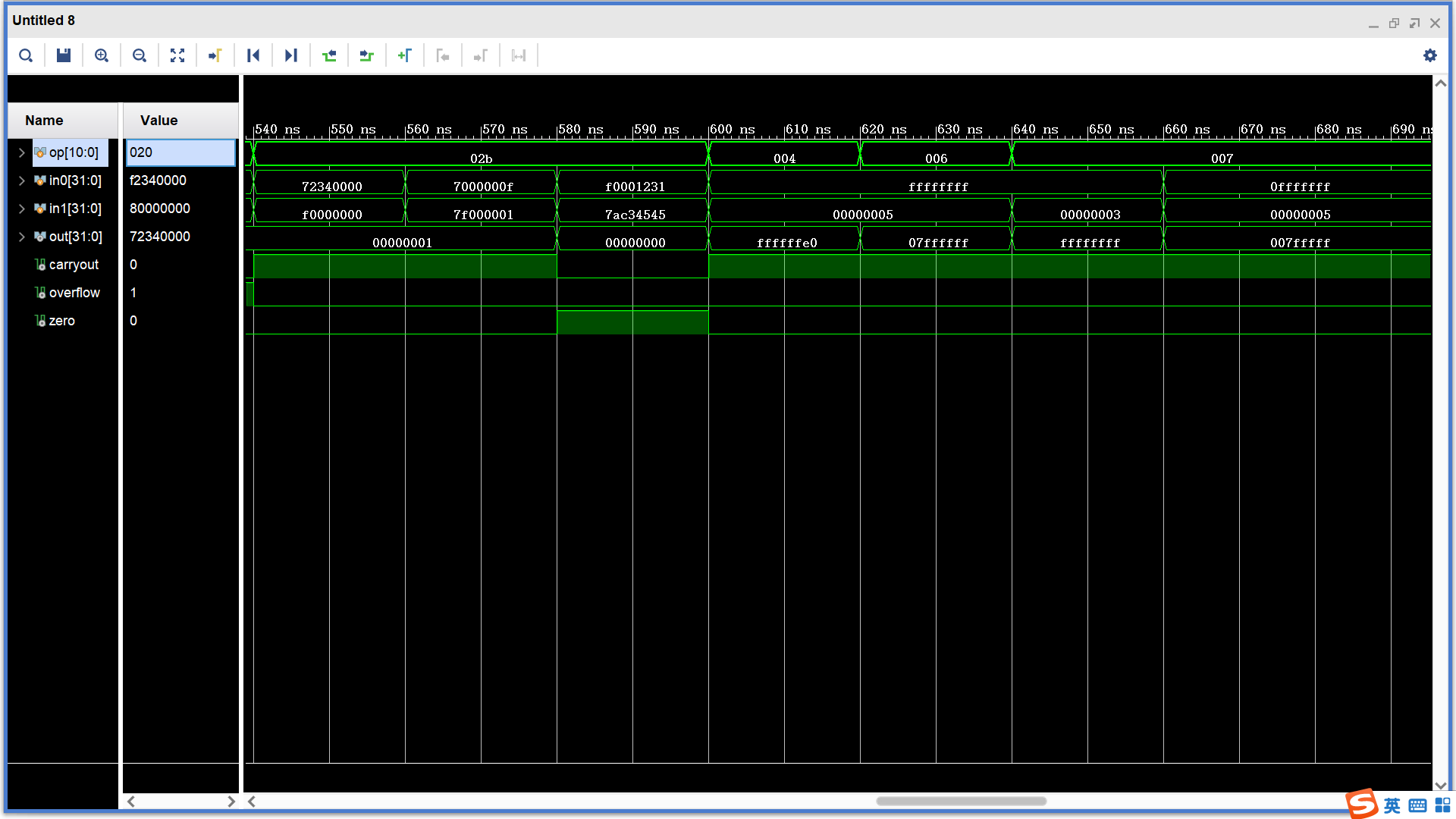

• sltu、shl、shr、sar

四、模块设计

1. CLA_adder32

(1). 简单实现

  module full_adder(
  cin,x,y,cout,s
      );
      input [31:0] x,y;
      input cin;
      output cout;
      output [31:0] s;
      assign {cout,s}=cin+x+y;
  endmodule

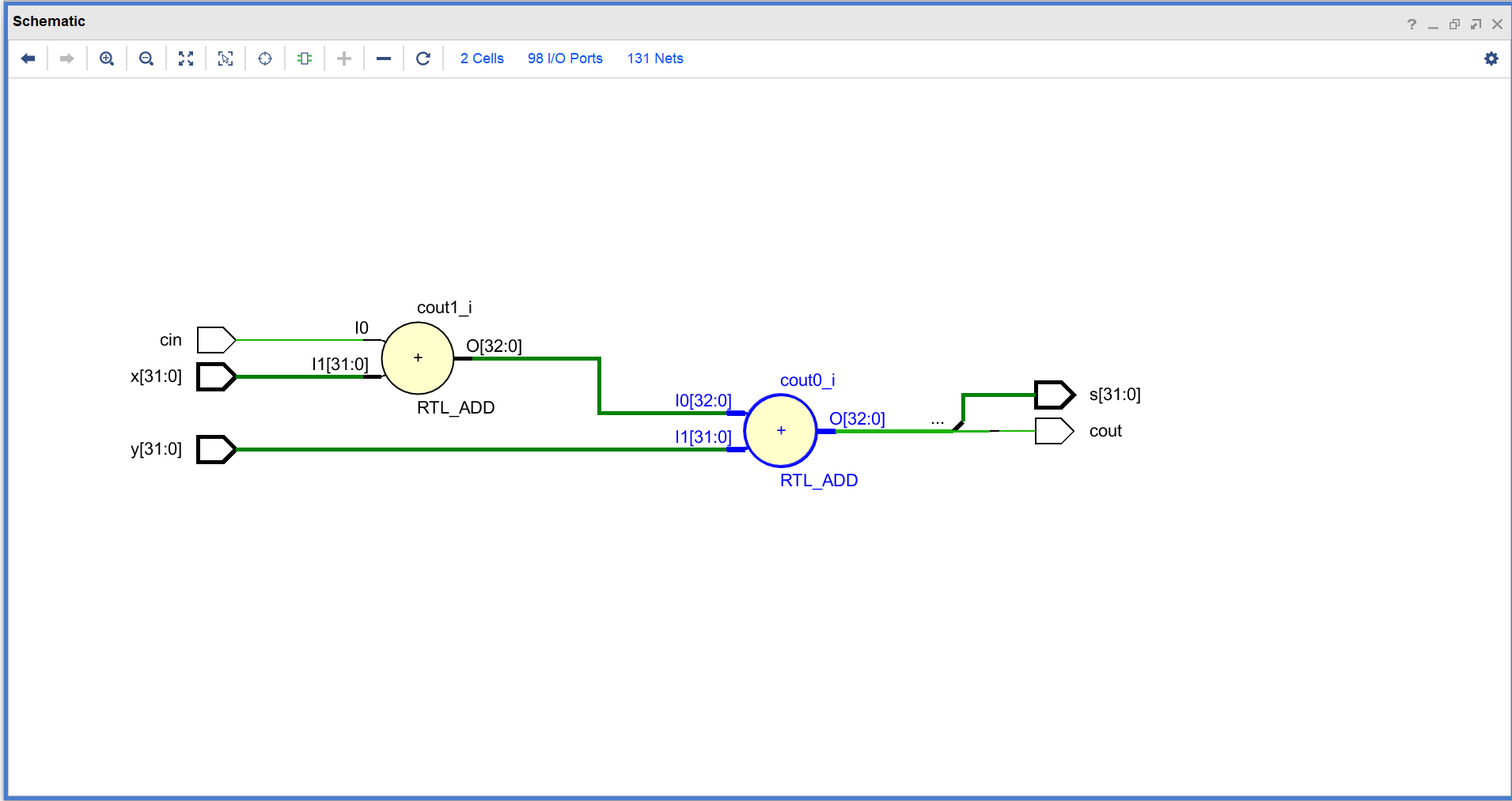

这里在综合后使用了两个32位全加器，实际门延迟比32位全加器高。

(2). 超前进位加法器(Carry-lookahead adder)

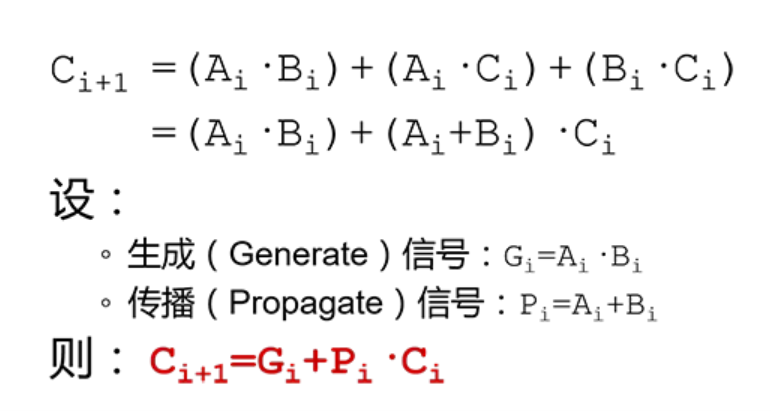

加法器的优化——超前进位加法器

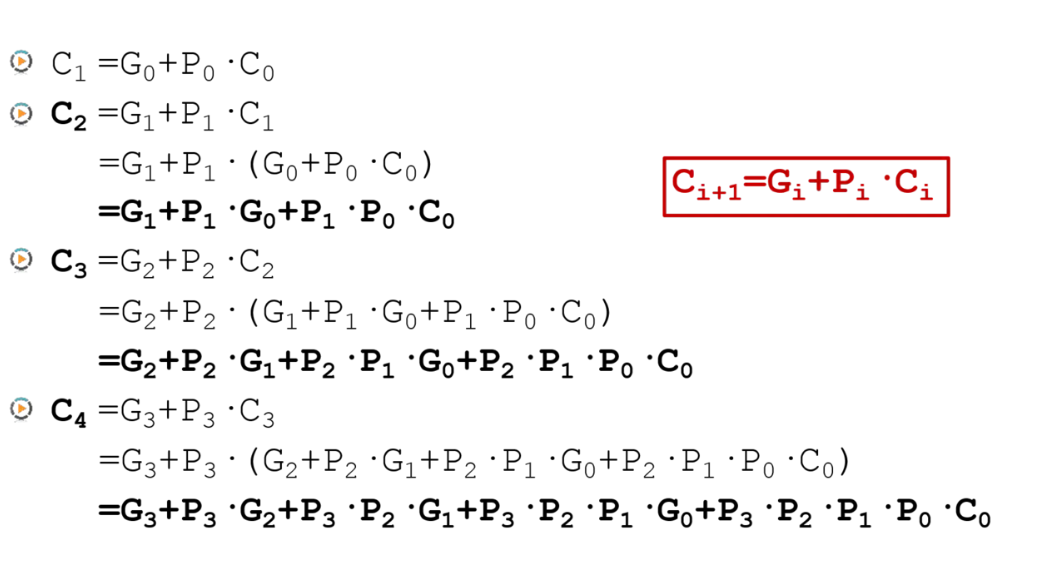

由上式可以看出直接实现32位超前进位加法器会非常复杂，所以首先实现8位超前进位加法器，并通过4个8位超前进位加法器组成32位超前进位加法器。

module CLA_adder8(
cin,a,b,
cout,s
    );
    input [7:0] a,b;
    input cin;
    output [7:0] s;
    output cout;
    wire [7:0] G,P;
    wire [7:0] C;

    assign G[0]=a[0]&b[0];
    assign P[0]=a[0]|b[0];
    assign C[0]=cin;
    assign s[0]=a[0]^b[0]^C[0];

    assign G[1]=a[1]&b[1];
    assign P[1]=a[1]|b[1];
    assign C[1]=G[0]|(P[0]&cin);
    assign s[1]=a[1]^b[1]^C[1];

    assign G[2]=a[2]&b[2];
    assign P[2]=a[2]|b[2];
    assign C[2]=G[1] | (P[1]&G[0]) | (P[1]&P[0]&cin);
    assign s[2]=a[2]^b[2]^C[2];

    assign G[3]=a[3]&b[3];
    assign P[3]=a[3]|b[3];
    assign C[3]=G[2] | (P[2]&G[1]) | (P[2]&P[1]&G[0]) | (P[2]&P[1]&P[0]&cin);
    assign s[3]=a[3]^b[3]^C[3];

    assign G[4]=a[4]&b[4];
    assign P[4]=a[4]|b[4];
    assign C[4]=G[3] | (P[3]&G[2]) | (P[3]&P[2]&G[1]) | (P[3]&P[2]&P[1]&G[0]) |    						(P[3]&P[2]&P[1]&P[0]&cin);
    assign s[4]=a[4]^b[4]^C[4];

    assign G[5]=a[5]&b[5];
    assign P[5]=a[5]|b[5];
    assign C[5]=G[4] | (P[4]&G[3]) | (P[4]&P[3]&G[2]) | (P[4]&P[3]&P[2]&G[1]) | 						(P[4]&P[3]&P[2]&P[1]&G[0]) |
                (P[4]&P[3]&P[2]&P[1]&P[0]&cin);
    assign s[5]=a[5]^b[5]^C[5];

    assign G[6]=a[6]&b[6];
    assign P[6]=a[6]|b[6];
    assign C[6]=G[5] | (P[5]&G[4]) | (P[5]&P[4]&G[3]) | (P[5]&P[4]&P[3]&G[2]) | 						(P[5]&P[4]&P[3]&P[2]&G[1]) |
                (P[5]&P[4]&P[3]&P[2]&P[1]&G[0]) | (P[5]&P[4]&P[3]&P[2]&P[1]&P[0]&cin);
    assign s[6]=a[6]^b[6]^C[6];

    assign G[7]=a[7]&b[7];
    assign P[7]=a[7]|b[7];
    assign C[7]=G[6] | (P[6]&G[5]) | (P[6]&P[5]&G[4]) | (P[6]&P[5]&P[4]&G[3]) | 						(P[6]&P[5]&P[4]&P[3]&G[2]) |(P[6]&P[5]&P[4]&P[3]&P[2]&G[1]) | 							(P[6]&P[5]&P[4]&P[3]&P[2]&P[1]&G[0]) |
        		(P[6]&P[5]&P[4]&P[3]&P[2]&P[1]&P[0]&cin);
    assign s[7]=a[7]^b[7]^C[7];

    assign cout=G[7] | (P[7]&G[6]) | (P[7]&P[6]&G[5]) | (P[7]&P[6]&P[5]&G[4]) | 						(P[7]&P[6]&P[5]&P[4]&G[3]) |(P[7]&P[6]&P[5]&P[4]&P[3]&G[2]) | 							(P[7]&P[6]&P[5]&P[4]&P[3]&P[2]&G[1]) |
        		(P[7]&P[6]&P[5]&P[4]&P[3]&P[2]&P[1]&G[0]) |
        		(P[7]&P[6]&P[5]&P[4]&P[3]&P[2]&P[1]&P[0]&cin);
endmodule

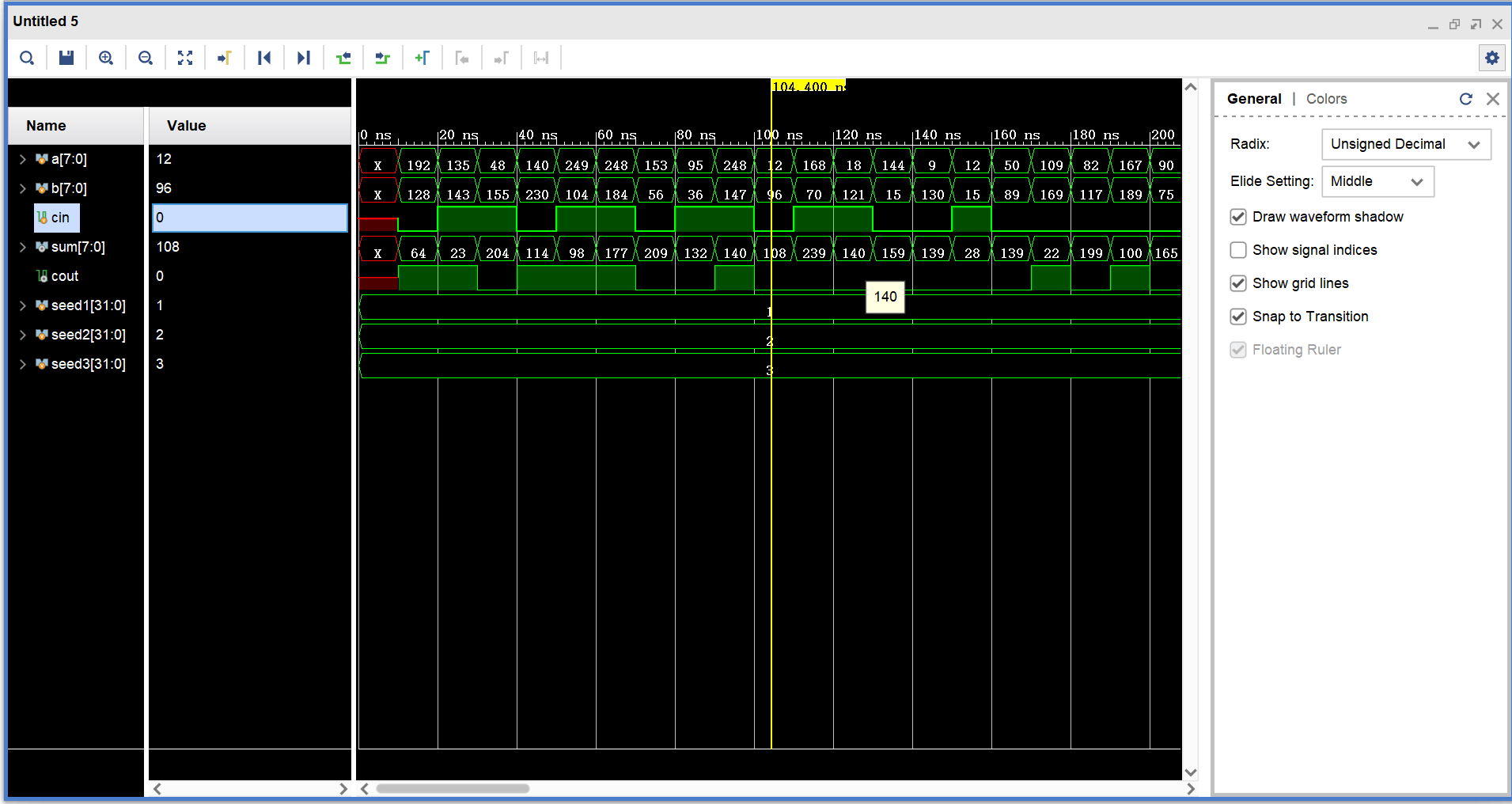

仿真测试：

门延迟分析：

4级8位超前进位加法器构成的32位超前进位加法器门延迟：3*4+1=13

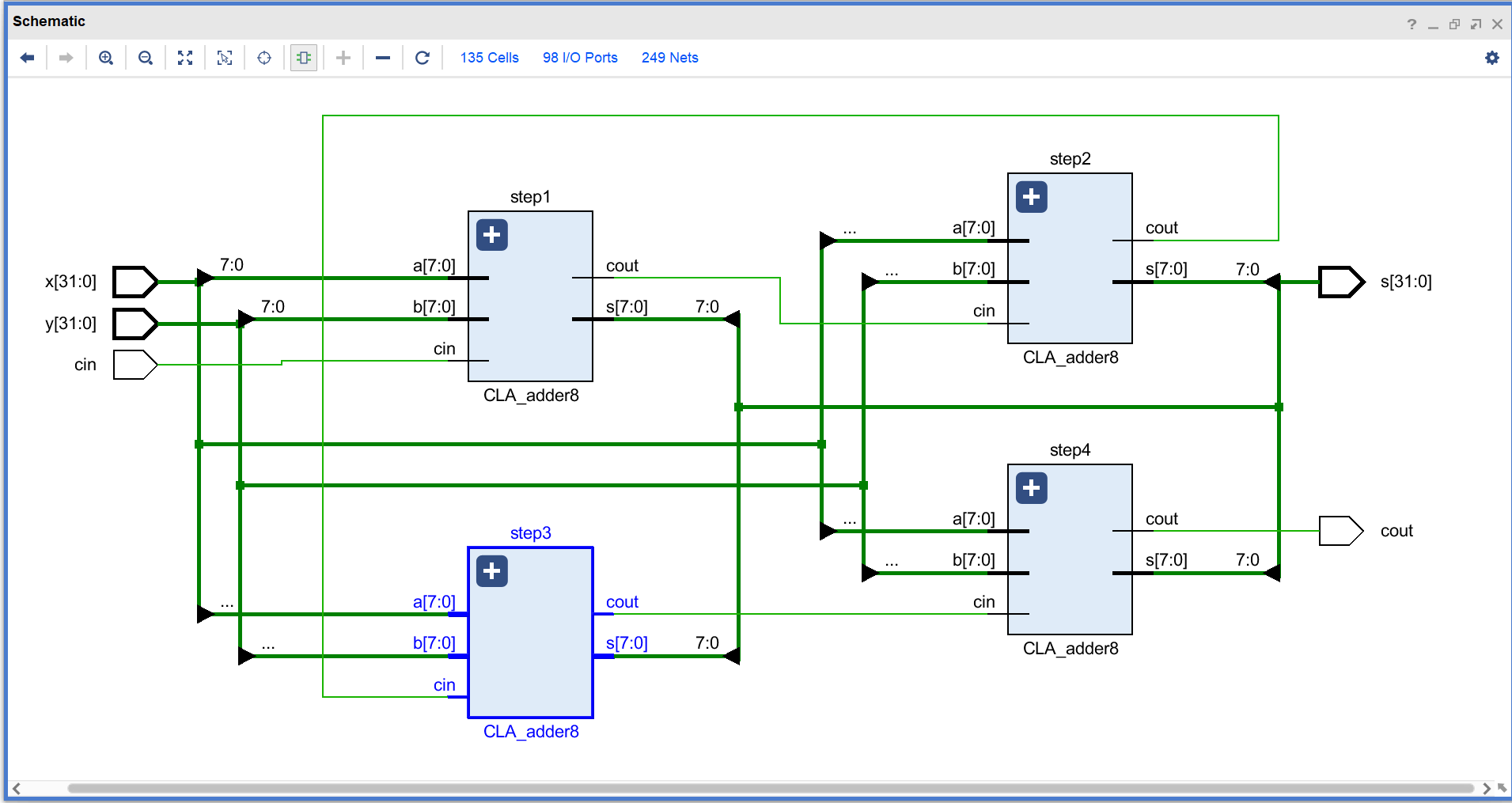

module CLA_adder32(
cin,x,y,
cout,s
    );
    input [31:0] x,y;
    input cin;
    output [31:0] s;
    output cout;
    wire cout1,cout2,cout3;
    CLA_adder8 step1(cin,x[7:0],y[7:0],cout1,s[7:0]);
    CLA_adder8 step2(cout1,x[15:8],y[15:8],cout2,s[15:8]);
    CLA_adder8 step3(cout2,x[23:16],y[23:16],cout3,s[23:16]);
    CLA_adder8 step4(cout3,x[31:24],y[31:24],cout,s[31:24]);
endmodule

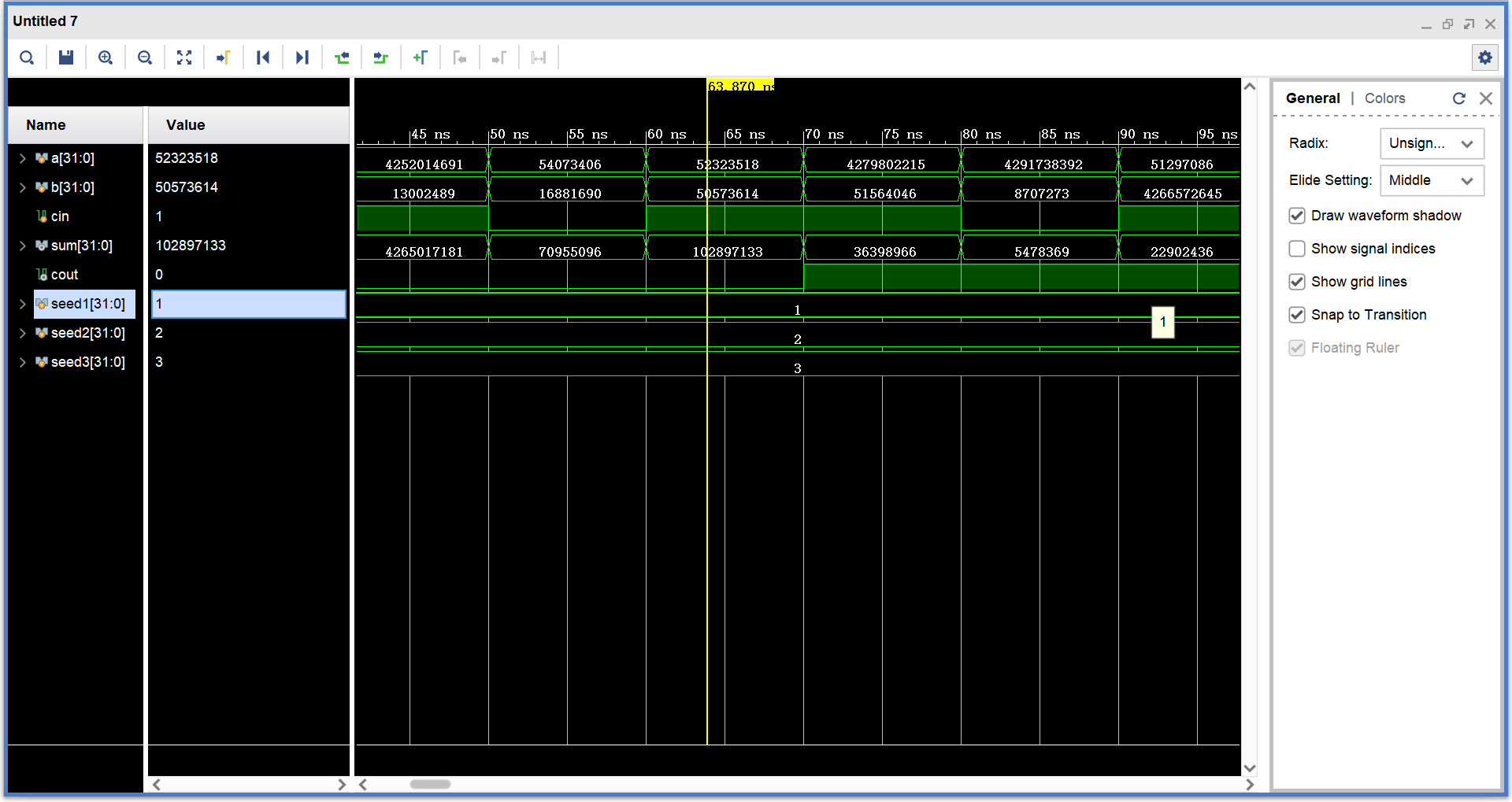

仿真测试：
