为什么网线接法要分交叉连接和直连连接两种方式

第一个问题：什么是交叉线和直连线?

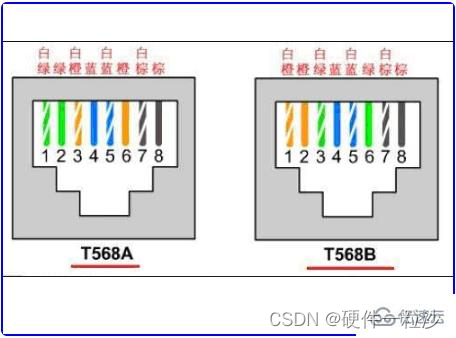

水晶头有两种连接方式T568A和T568B。网线的两头都使用同一标准连接就是直连线，两头使用不同的标准就是交叉线。

第二个问题：什么时候使用交叉线什么时候使用直连线？

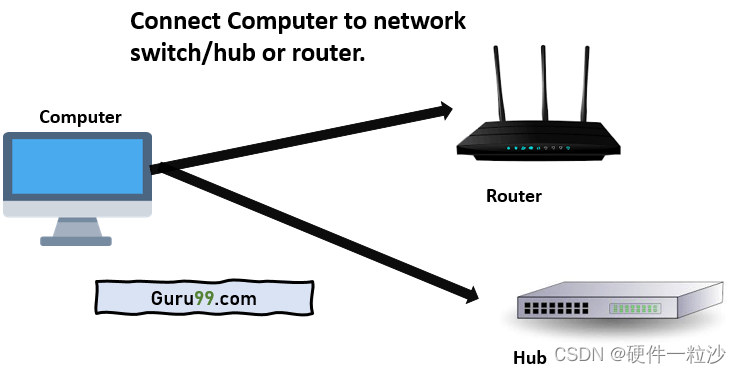

如下图所示: 电脑连接路由器等其他设备的时候需要使用直连线。

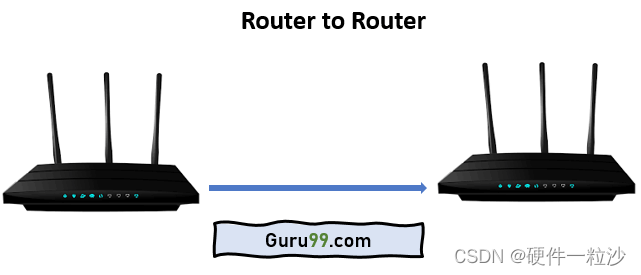

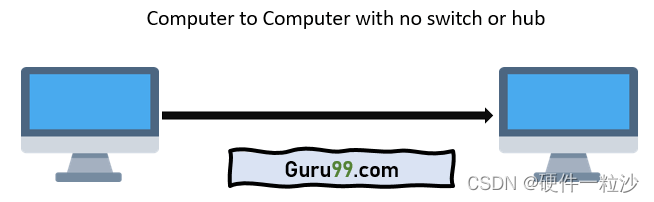

相同设备使用交叉线，比如路由器和路由器之间，电脑和电脑之间。


结论：简单理解就是同类设备使用交叉线，不同类设备使用直连线。

第三个问题：为什么网线有两种连接方式？

既然这么复杂为什么所有设备不使用同一种网线呢？非要麻烦地区分交叉线和直连线。
先说结论：无论使用哪种，目的都是让设备的发送信号连接到另一台设备的接收信号上。

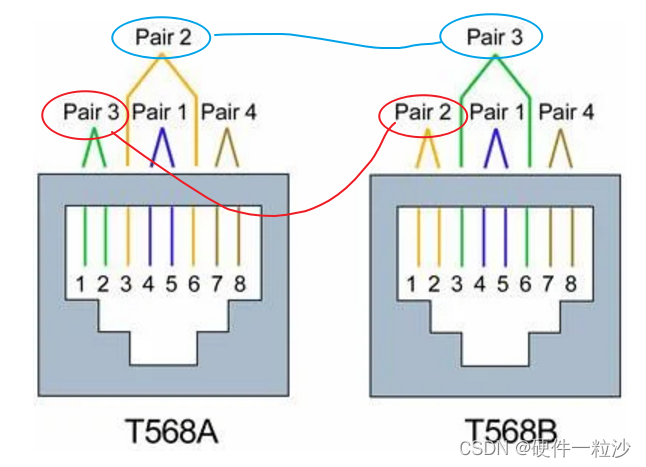

首先看一下T568A和T568B两种标准的区别：

两种标准的区别是差分对Pair2和Pair3的位置不同。
直连法很好理解pin脚一一对应，交叉法连接网线一头的Pair3连接到另一水晶头的Pair2上，Pair3连接到pair2上，交叉连接就是交叉在这里了，Pair2和Pair3交叉连接。为什么要这样连接呢？
水晶头引脚定义T568A的Pair3是TX信号，Pair2是RX信号。
T568B的Pair2是TX信号，Pair3是RX信号。
这样就容易理解，目的是网线一端的设备TX接到另一端设备的RX信号。
与电脑连接的常用设备，路由器等TX RX信号的位置与电脑是相反的，所以直连就能达到电脑的TX连接到路由器的RX的目的。
但如果是电脑和电脑连接，路由器和路由器连接，就会出现信号定义位置一模一样，若还使用直连线则就会出现TX连接TX，RX连接RX，无法通信。
所以无法实现一种网线连接方式达到连接所有设备的目的，但目前大多PHY芯片可以自动识别，进行信号反转，在实际生活中基本不用在意哪种连接方式。但在实际设计中，有的PHY芯片不支持反转，还是需要注意网线的选择。
