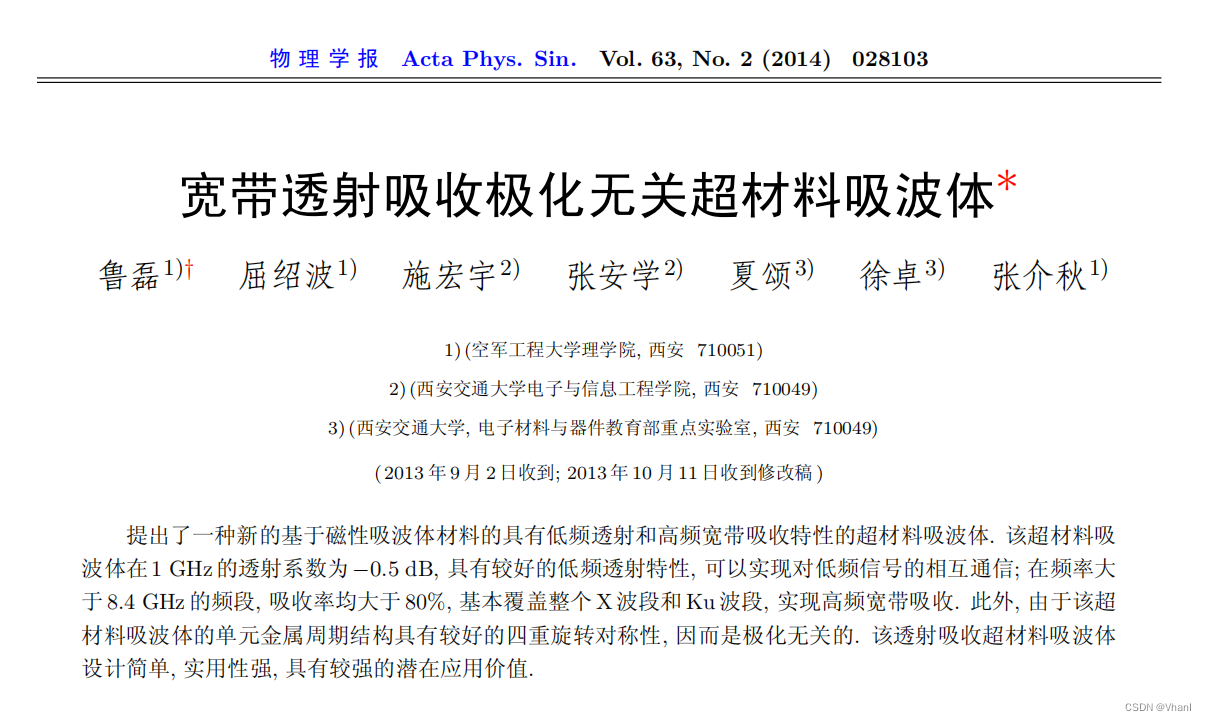

毕设需要,一个低通滤波和实现高通吸波的超表面,找了好久的论文,最后终于找到了一篇,然后今天刚复现了,特此记录一下好了。复现的论文是物理学报刊登的一篇,全名是宽带透射吸收极化无关超材料吸波体。
这里用的CST2021.

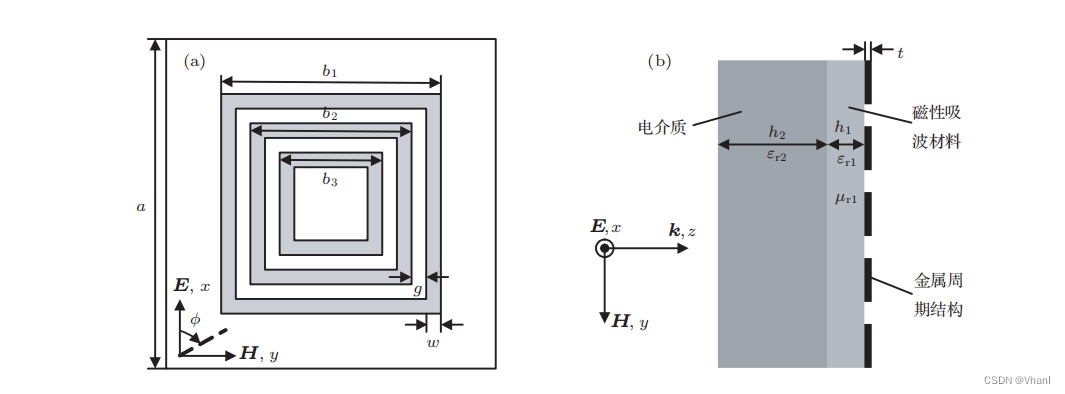

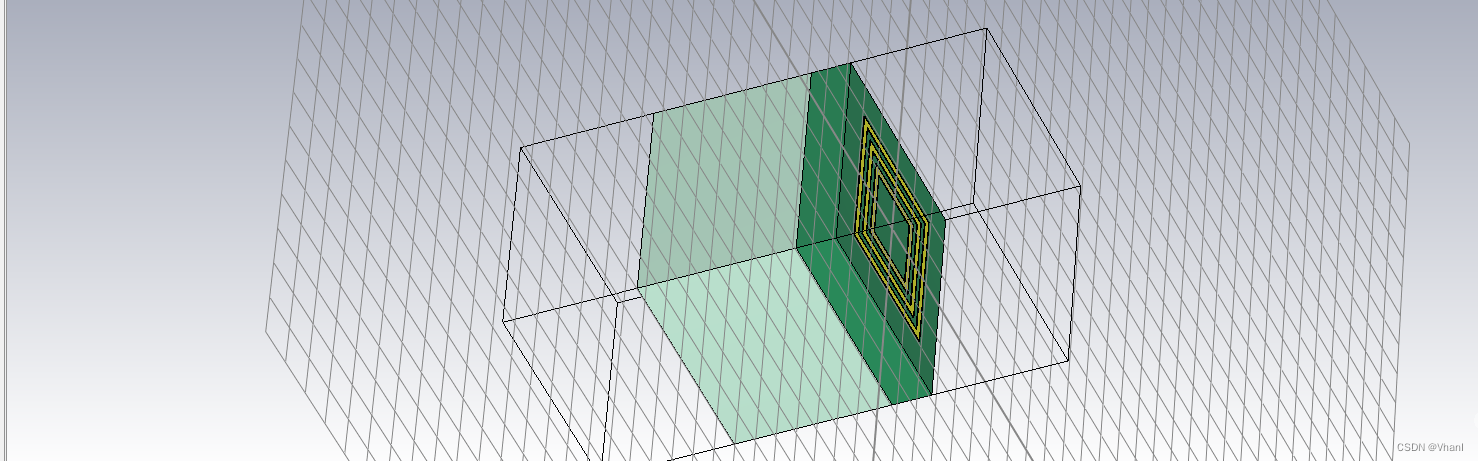

先进行建模

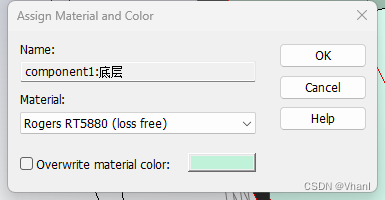

顶层用的Rogers RT5880
底层用的纯铜,尺寸自己建立好了。

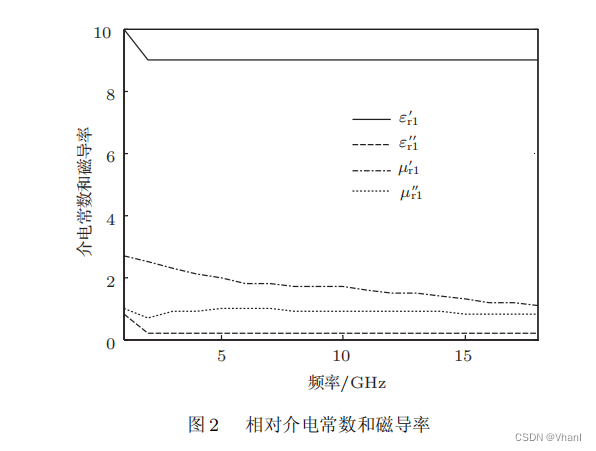

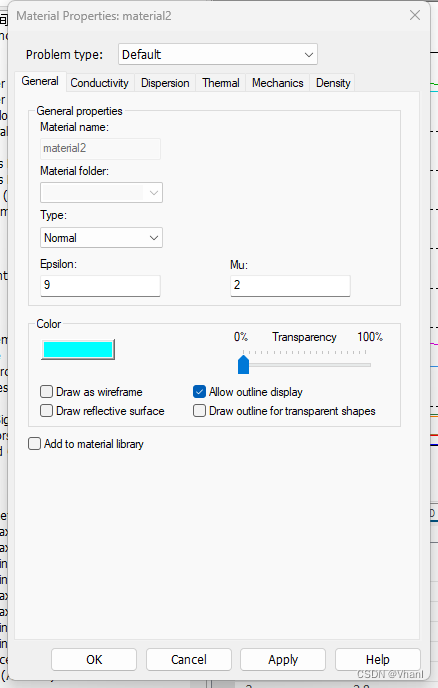

对于中间介质层自己新建一个材料然后对其进行磁导率和介电常数设置。
论文说用的现实的材料,这里我自己设置介电常数和磁导率就尽量数据趋向就行了。

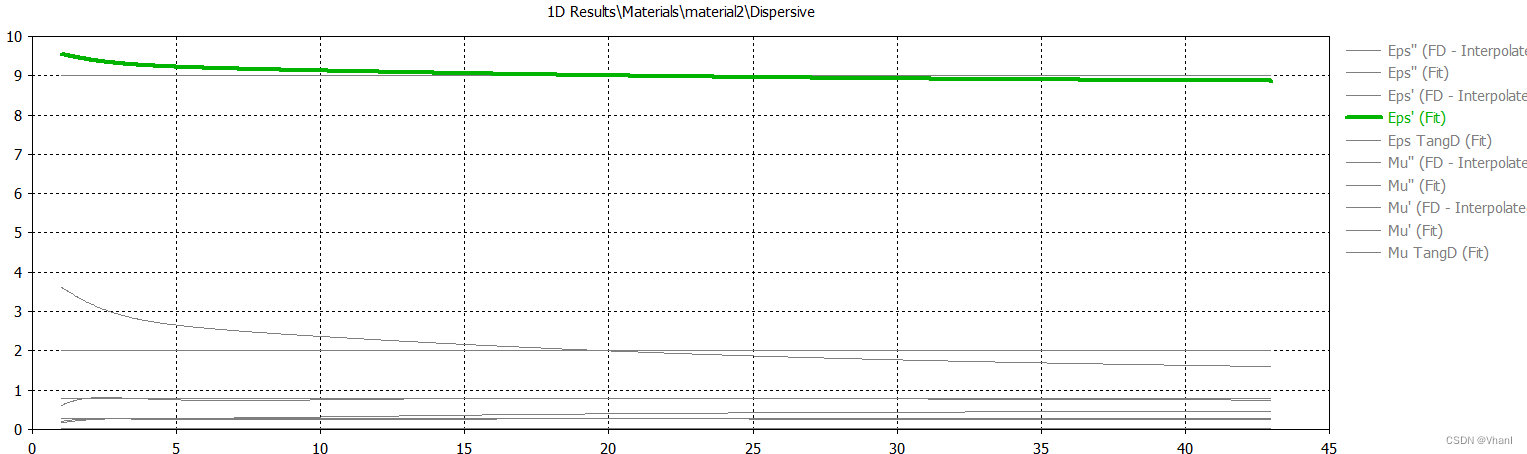

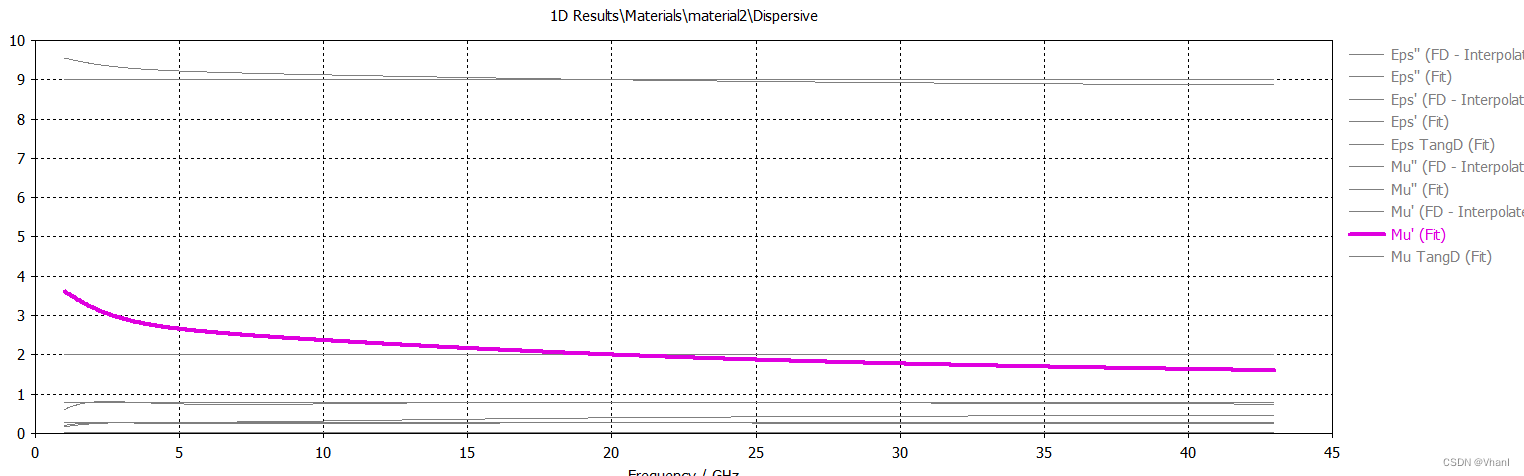

介电常数实部

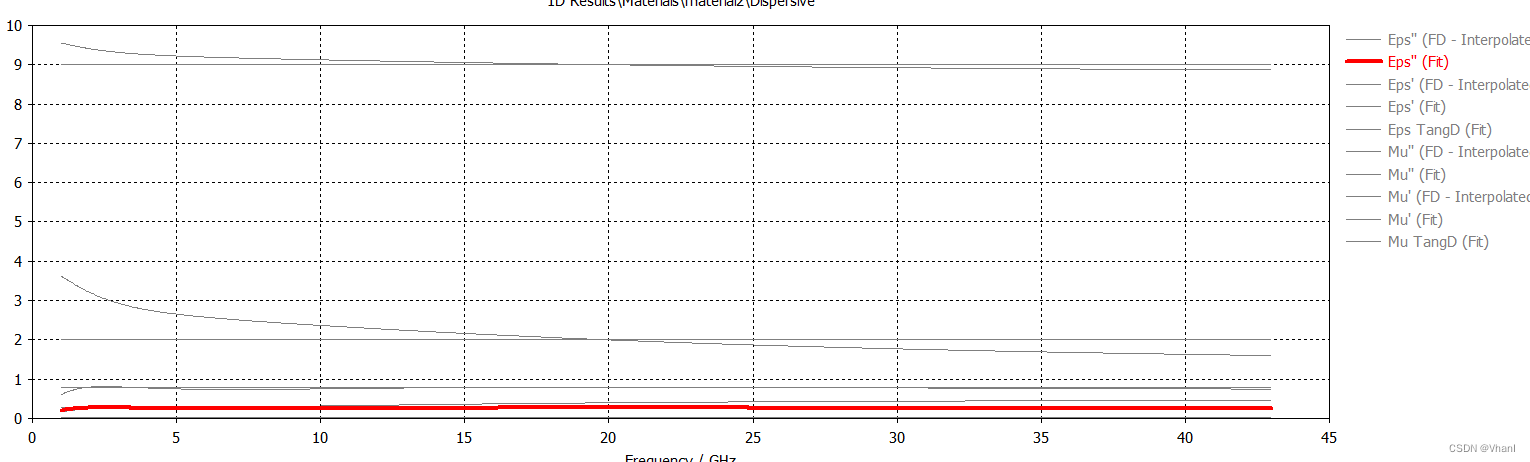

介电常数的虚部
磁导率实部

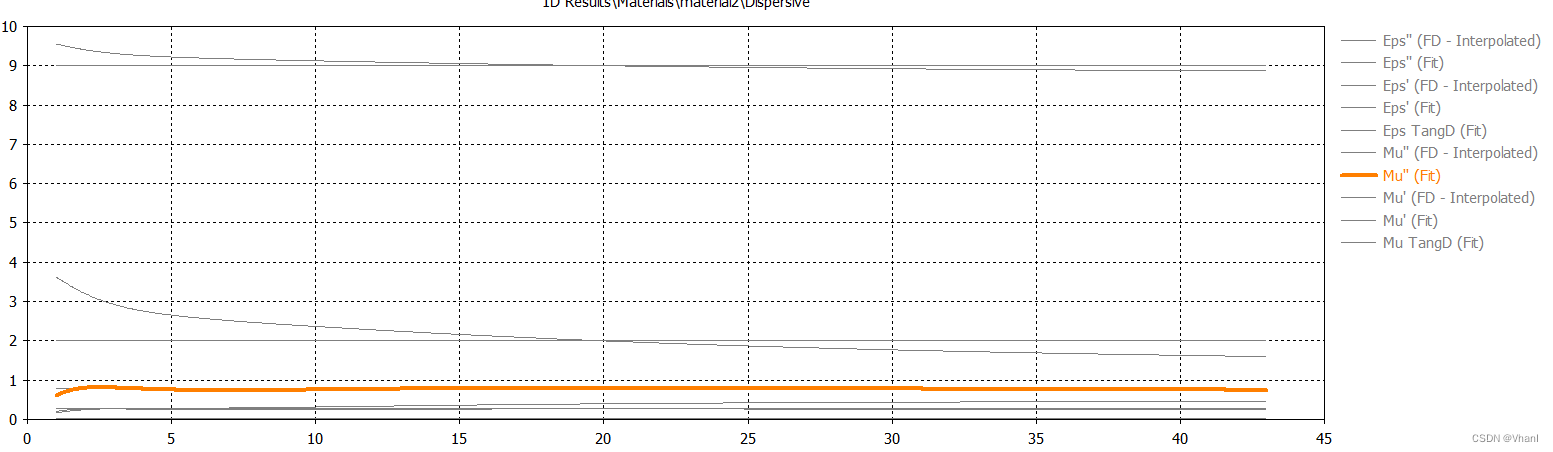

磁导率虚部

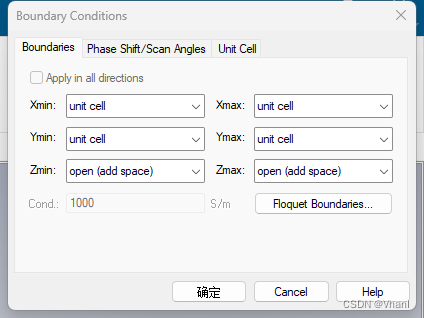

Boundaries设置如上所示
Background设置如上所示

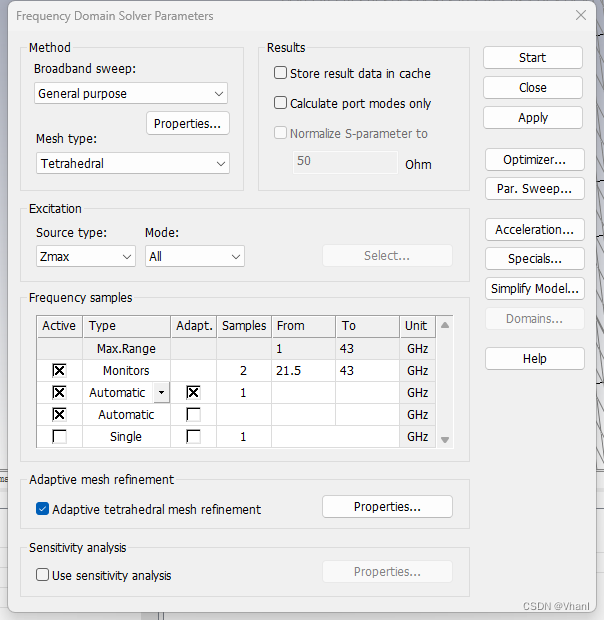

自己频率范围选择0-43GHZ。
设置的从Zmax打进去。

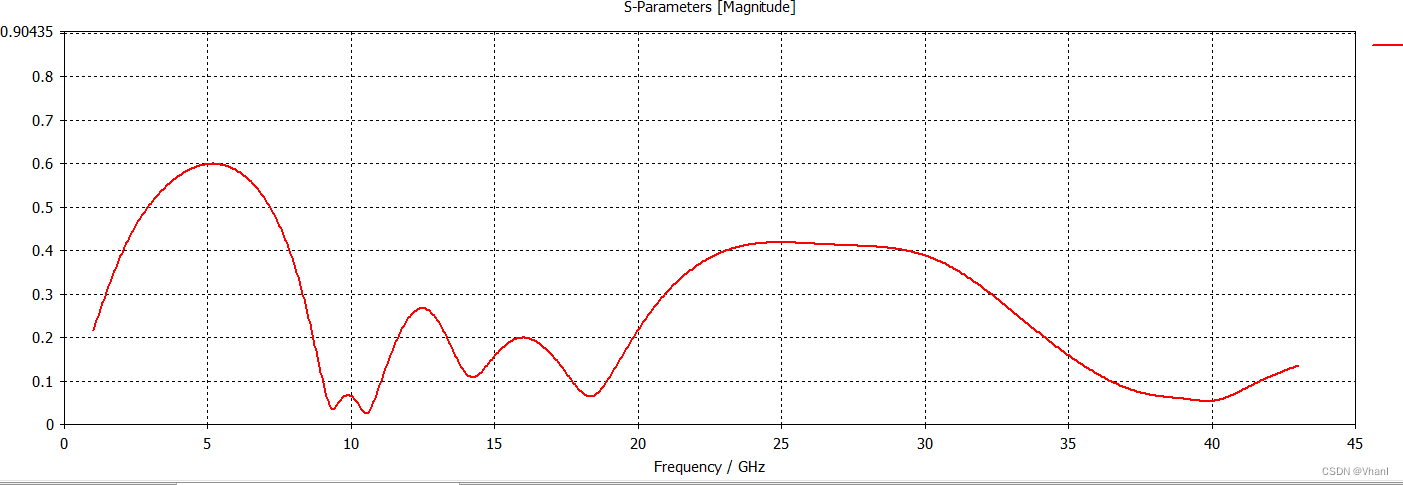

S11如上所示,其实跟论文的数据差不多。

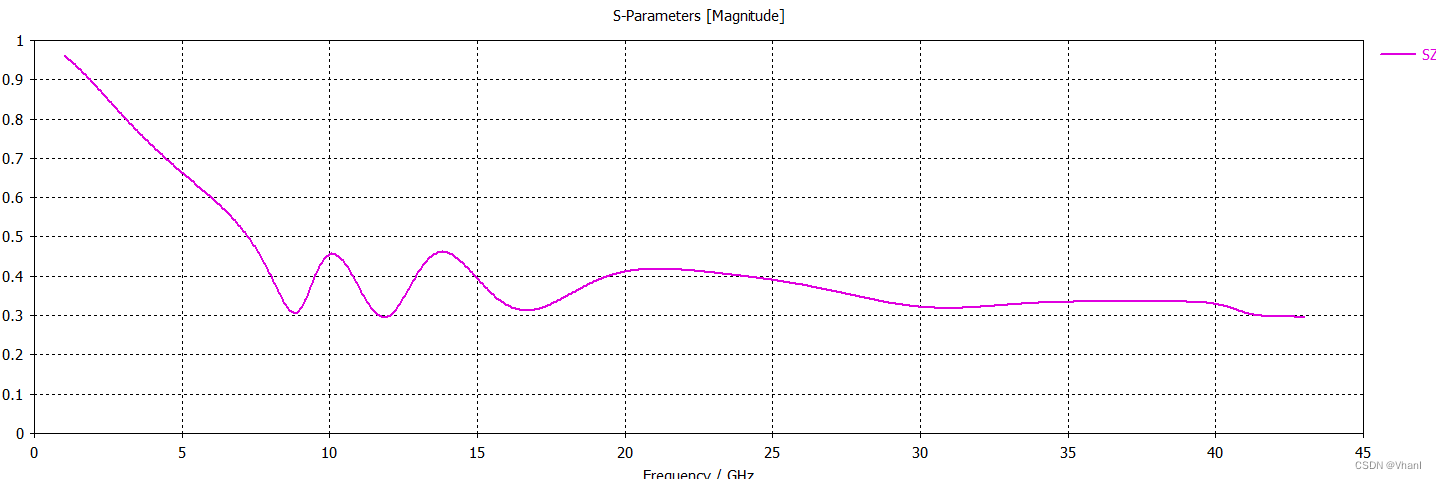

S21透射如上所示,跟论文也差不多。

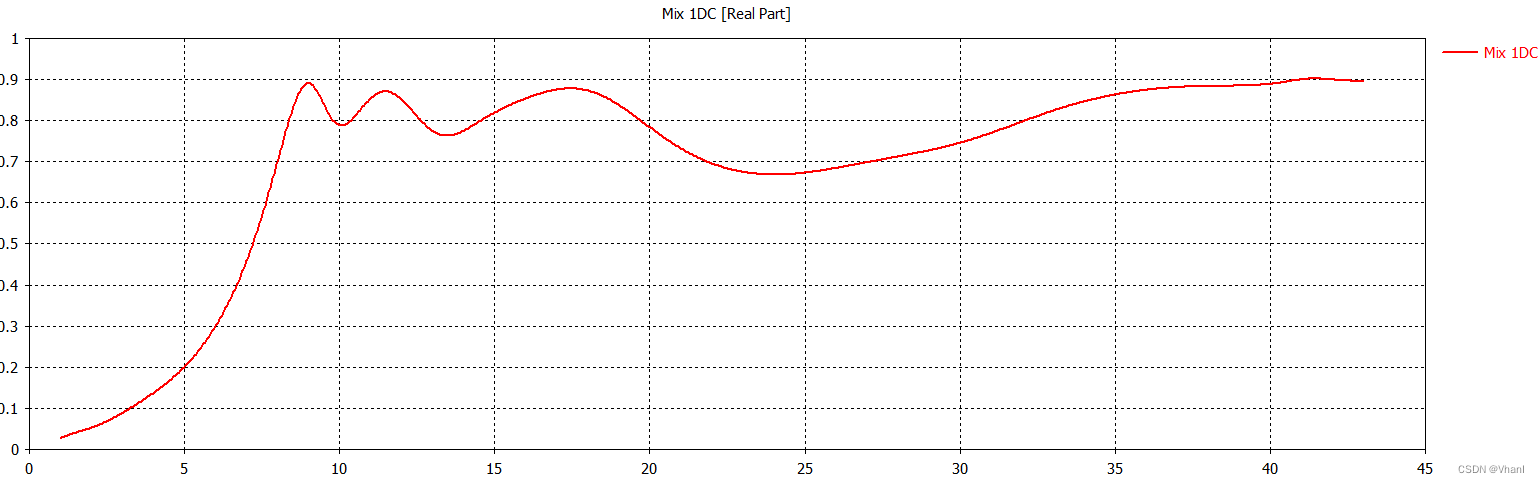

吸波率如上图所示。
总体而言 算复现了。
