0欧电阻、电感、磁珠单点接地的区别和相关知识

本文链接：https://blog.csdn.net/qq_44143897/article/details/146469854

概述：本文重点讲解0欧电阻、电感、磁珠单点接地的原理以及它们的区别，最后根据具体需要提出参考意见。

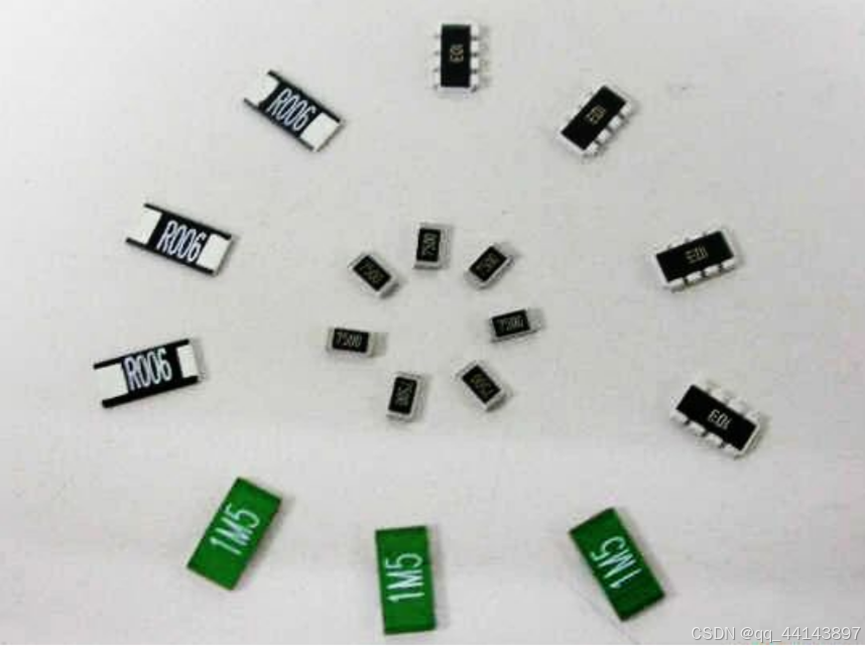

一：0欧姆电阻

重点介绍：模拟地和数字地单点接地

在电子设计中，无论是模拟地还是数字地，最终都需要连接在一起，然后接入大地。如果不进行连接，就会形成“浮地”，导致电位差的存在，容易积累电荷，进而产生静电。地作为参考0电位，是所有电压的参考点，因此地的标准必须一致，各种地应短接在一起。

人们认为大地能够吸收所有电荷，并始终保持稳定，是最终的地参考点。虽然有些电路板没有直接接入大地，但发电厂是接大地的，所以电路板上的电源最终还是会回到发电厂入地。如果将模拟地和数字地大面积直接相连，会导致相互干扰。

为了避免这种干扰，同时又实现必要的接地连接，可以采用以下四种方法：

磁珠连接：使用磁珠在模拟地和数字地之间连接，以减少高频噪声的传导。
电容连接：通过电容连接模拟地和数字地，有助于滤除高频干扰。
电感连接：利用电感在模拟地和数字地之间连接，可以阻挡高频信号。
0欧姆电阻连接：使用0欧姆电阻连接模拟地和数字地，起到短路的作用，同时限制直流电流。

区别：

磁珠连接：磁珠的等效电路类似于一个带阻滤波器，对某个特定频点的噪声有显著的抑制效果。使用时需要预先估计噪声频率，以便选择合适的型号。因此，对于频率不确定或无法预测的情况，磁珠并不适合。
电容连接：电容能够隔离直流电而通过交流电，这可能导致浮地现象的产生。
电感连接：电感通常体积较大，且存在较多的杂散参数，稳定性较差。
0欧姆电阻连接：0欧姆电阻提供了一条狭窄的电流通路，能有效限制环路电流，抑制噪声。0欧姆电阻在所有频段上都具有衰减作用（即使是0欧姆电阻也有一定的阻抗），这一点优于磁珠。

0欧姆电阻的其他作用：

调试与兼容设计：0欧姆电阻在电路中没有实际功能，但为了调试方便或兼容设计等原因，可以在PCB上预留。
跳线功能：可以作为跳线使用。如果某段电路不需要，直接不焊接该电阻即可，不影响电路板的外观。
匹配电路调试：在电路参数不确定的情况下，可以先用0欧姆电阻代替，待实际调试时确定参数后，再用具体数值的元件替换。
测量耗电流：在需要测量某部分电路的耗电流时，可以去掉0欧姆电阻，接上电流表，这样测量耗电流非常方便。
布线辅助：在布线时，如果实在无法布线，可以加一个0欧姆电阻作为跳线，解决布线问题。
高频信号下的作用：在高频信号环境中，0欧姆电阻可以充当电感或电容的作用（取决于外部电路特性），主要用于解决EMC问题，比如地与地、电源和IC引脚之间的连接。
单点接地：在设备中将保护接地、工作接地和直流接地分开，各自成为独立系统，然后通过0欧姆电阻进行单点接地。
熔丝作用：0欧姆电阻可以在电路中充当熔丝的作用。
跨接电流回路：当分割电地平面后，导致信号最短回流路径断裂，信号回路不得不绕道，形成较大的环路面积，增强了电场和磁场的影响，容易产生干扰。在分割区上跨接0欧姆电阻，可以提供较短的回流路径，减小干扰。
配置电路：在产品中，为避免跳线和拨码开关引起的误操作和误会，可以用0欧姆电阻代替跳线。空置跳线在高频时相当于天线，而使用贴片电阻效果更好。
其他用途：0欧姆电阻还可用于布线时跨线、调试/测试、临时取代其他贴片器件、作为温度补偿器件等。更多时候，是出于EMC对策的需要。

另外，0欧姆电阻相比过孔具有更小的寄生电感，而过孔会影响地平面（因为要挖孔）。不同尺寸的0欧姆电阻允许通过的电流不同，例如0603封装的可以通过1A电流，0805封装的可以通过2A电流，因此根据不同电流需求选择不同尺寸的0欧姆电阻。在为磁珠、电感等预留位置时，也要根据其大小选择相应的封装尺寸，所以常见的有0603、0805等不同尺寸的0欧姆电阻。

二：磁珠

磁珠专门用于抑制信号线和电源线上的高频噪声和尖峰干扰，并且能够吸收静电脉冲。它们特别擅长吸收超高频信号，因此在一些RF电路、PLL、振荡电路以及含有超高频存储器（如DDR、SDRAM、RAMBUS等）的电路中，磁珠常用于电源输入部分。而电感则是一种蓄能元件，通常用于LC振荡电路和中低频的滤波电路，其应用频率范围通常不超过50MHz。

磁珠具有很高的电阻率和磁导率，相当于电阻和电感的串联组合，但其电阻值和电感值都会随着频率变化。

磁珠的功能

磁珠主要用于消除存在于传输线结构（电路）中的射频（RF）噪声。RF能量是叠加在直流传输电平上的交流正弦波成分。直流成分是需要的有用信号，而射频RF能量则是无用的电磁干扰（EMI），沿着线路传输和辐射。为了消除这些不需要的信号能量，可以使用片式磁珠，它们在高频情况下扮演高频电阻的角色，允许直流信号通过，同时滤除交流信号。

通常，高频信号指的是30MHz以上的信号，但低频信号也可能受到片式磁珠的影响。

磁珠的特性与应用

磁珠具有很高的电阻率和磁导率，相当于电阻和电感的串联组合，其电阻值和电感值会随着频率的变化而变化。与普通电感相比，磁珠在高频时具备更优越的滤波特性，表现出阻性，因此能在较宽的频率范围内保持较高的阻抗，提升调频滤波效果。
在电源滤波方面，可以使用电感。虽然磁珠在电路符号上与电感相同，但在型号上可以看出具体使用的是磁珠。磁珠和电感在电路功能上的原理相同，只是它们的频率特性有所不同。
