【SWAT水文模型】SWAT水文模型建立及应用第五期：SWAT模型运行设置

本博客主要介绍SWAT模型运行设置相关操作，土地利用、土壤和气象数据等处理可参见前期博客。
此外，ArcSWAT建模过程中出现的报错可参见另一博客-【SWAT水文模型】ArcSWAT各种报错总结。

运用ArcSWAT工具栏里HRU Analysis 菜单下的命令，描述流域的土地利用、土壤和坡度特征。通过这些工具，可加载土地利用和土壤层到当前工程，分析坡度特征，以及确定流域和各子流域的土地利用/土壤/坡度类型的组合和分布。数据集可以是ESRIGrid、shapefile或地理数据库要素类的格式。
输入土地利用和土壤数据集,并链接到SWAT数据库之后，用户确定HRU分布的标准。可为每个子流域创建一-类或多类土地利用/土壤/坡度组合(水文响应单元或HRUs)。

1 SWAT模型运行设置

1.1 水文响应单元（HRU，Hydrologic Response Unit）划分

水文响应单元（HRU，Hydrologic Response Unit） 是SWAT模型中很有特色的地方。SWAT模型在子流域的基础上，根据土地利用类型、土壤类型和坡度，将子流域内具有同一组合的不同区域划分为同一类HRU，并假定同一类HRU在子流域内具有相同的水文行为。模型计算时，对于拥有不同HRU的子流域，分别计算一类HRU的水文过程，然后在子流域出口将所有HRU的产出进行叠加，得到子流域的产出。HRU数量直接决定着模型运行的速度。
水文相应单元的划分工作关键步骤为：

• Land use/Soil/Slope定义及覆盖
• HRU定义
• 输入气象数据

1.1.1 Land use/Soil/Slope定义及叠加

通过Land Use/ Soils/ Slope Definition 工具，可加载流域和各个子流域的土地利用与土壤数据集，以及确定土地利用/土壤/坡度类型的组合和分布。该数据集可以是ESRI栅格，shapefile和地理数据库要素类的格式。矢量数据自动转化为栅格格式，空间分析需要此格式来计算土地利用和土壤数据集的共同区域。土地利用和土壤数据集的投影必须与用于流域划分的DEM投影一致。
而坡度特征基于流域划分的DEM提取。可参见另一博客-【ArcGIS】使用ArcGIS进行坡度分析。

提示：定义土地利用、土壤及坡度数据集和进行叠置操作时，必须在一个ArcSWAT中完成。如果在操作过程中关闭并重启ArcMap，软件将保存之前设置。完成叠置操作后，可以保存当前工程,然后退出ArcMap，再返回运行随后的HRU划分。

具体详细操作过程如下：
步骤1： 开始创建
选择HRU Analysis下拉菜单中Land Use/Soil/Slope Definition，打开如下界面：

步骤2： Land Use Data选项卡

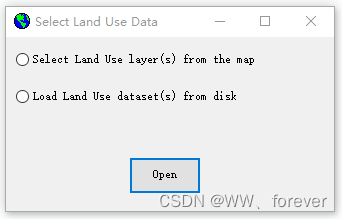

点击按钮：选择要加载的土地利用的图层路径，如下图对话框所示：

土地利用的图层通过Load Land Use dataset from Disk，路径选择土地利用所在位置。

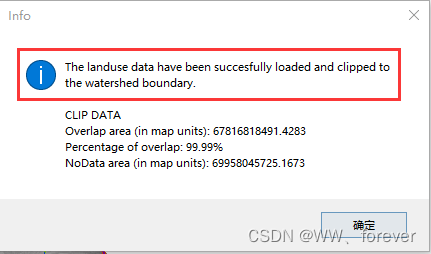

有提示如下：（必须为投影图层）
此外：土地利用与DEM路径格式要相同，覆盖率不能低于98%

在Choose Grid Field中，选择【VALUE】字段，点击【OK】，进一步添加查找表（LookUp Table）（即为土地利用索引文件的路径），如下：

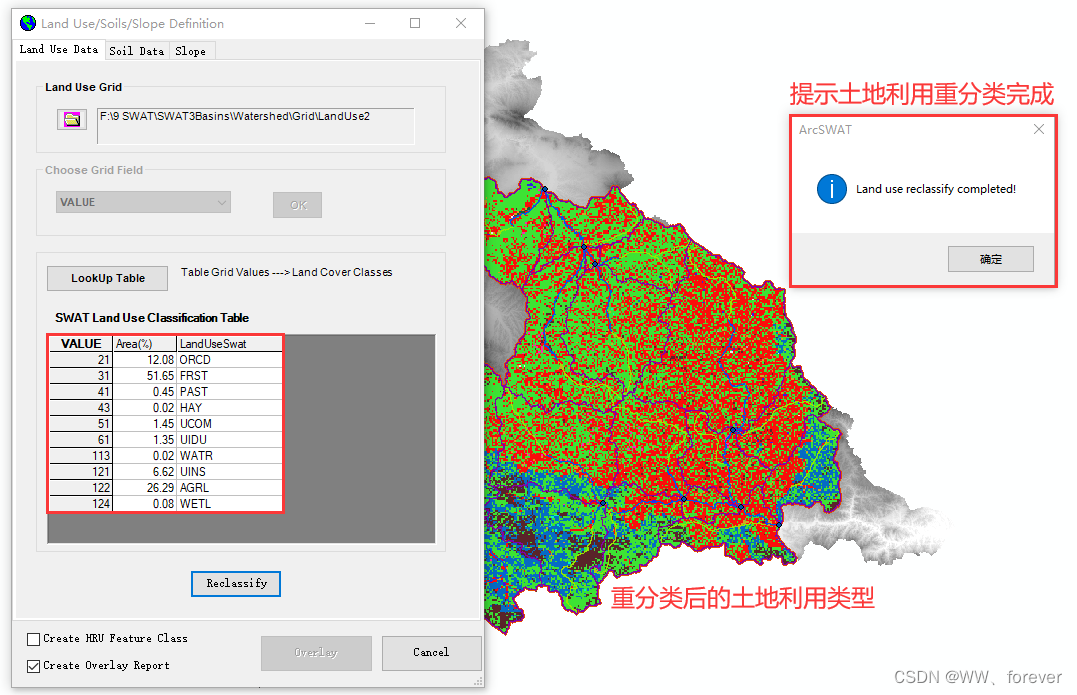

添加查找表后，土地利用重分类完成，如下图所示：已将swat2012数据库内的土地利用类型的属性调用出来，与加载的土地利用图层中一定数字代码的土地利用类型匹配起来。

步骤3： Soil Data选项卡（与土地利用步骤类似）

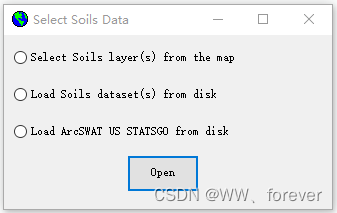

点击按钮：选择要加载的土壤数据的图层路径，如下图对话框所示：

土地利用的图层通过Load Land Use dataset from Disk，路径选择土地利用所在位置。

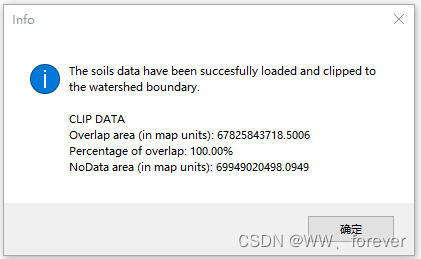

有提示如下：（必须为投影图层）

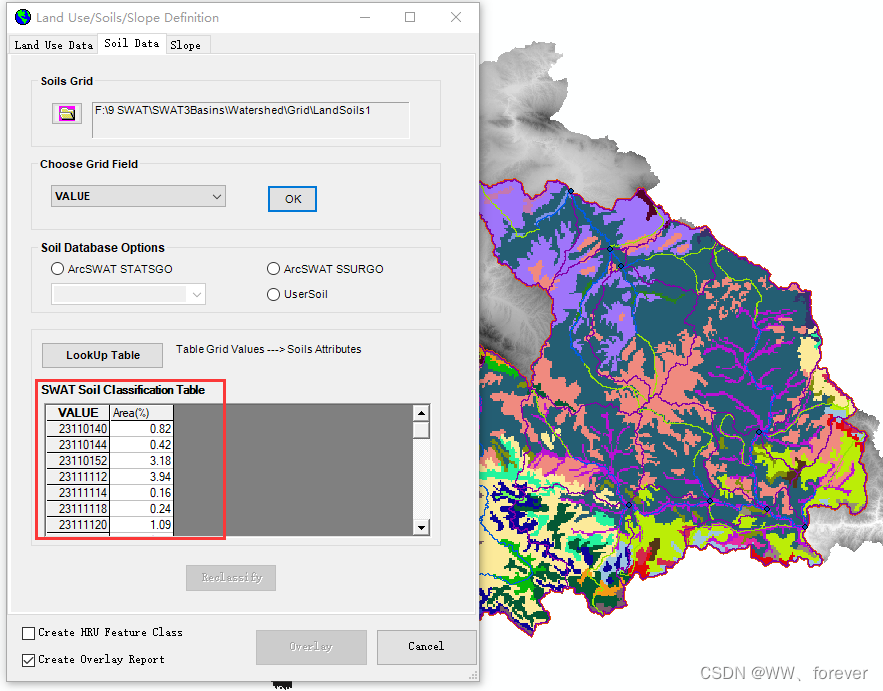

在Choose Grid Field中，选择【VALUE】字段，点击【OK】，未重分类前的土壤类型如下：

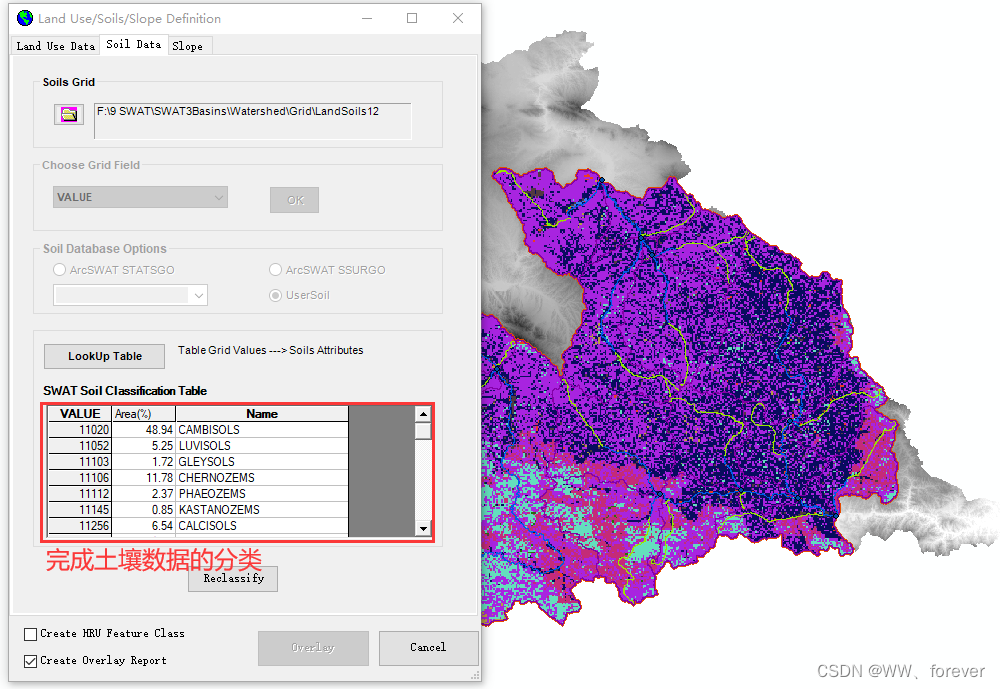

点击【UserSoil】之后，进一步添加查找表（LookUp Table）（即为土壤类型索引文件的路径），如下：

步骤4： Slope选项卡

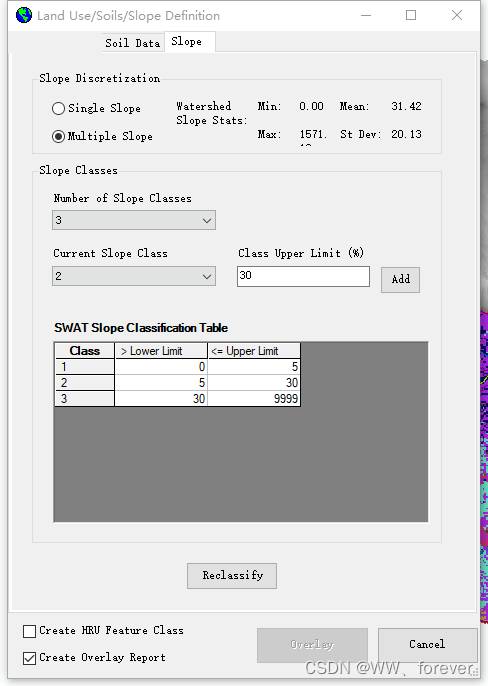

同样方法加载坡度信息，如果选择【Single Slope】，则假定坡度均一，但为了模拟更为精确，我们必须利用ARCGIS首先分析出研究区的坡度，再进行坡度定义，并选择【Multi Slope】进行模拟，最后点击【Reclassify】按钮。

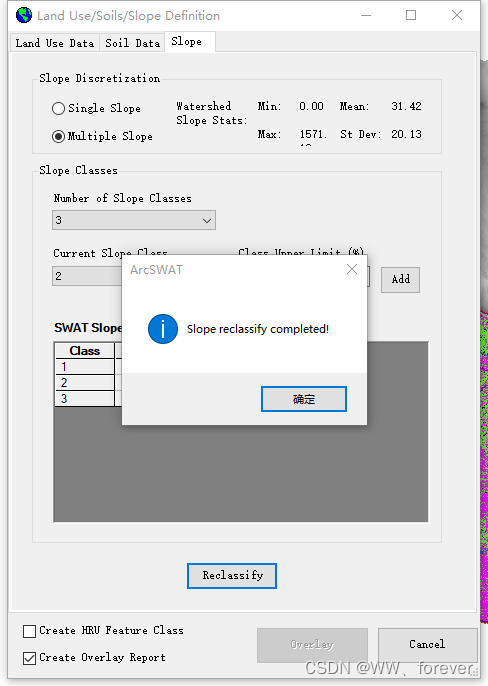

点击【Reclassify】，如下：

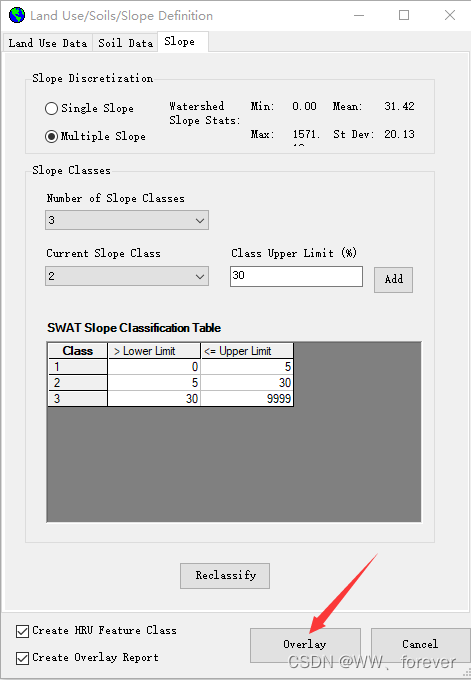

以上三步成功设置后，勾选下方两个选项框，点击【Overlay】按钮，进行叠加，将土地利用、土壤类型、坡度等水文特性叠加到每个HRU上，然后SWAT才能基于HRU进行产流、入渗、水质监测的计算工作。如下：

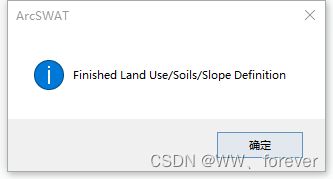

完成后，弹出以下界面：

这样，土地利用，土壤分布及坡面定义完成。

1.1.2 HRU的定义

进入HRU definition，目的是限制HRU不要生成过多，手动分割，将极小的响应单元取消。

为保证计算的准确性与速度，一个子流域内的响应单元一般为3-4个。

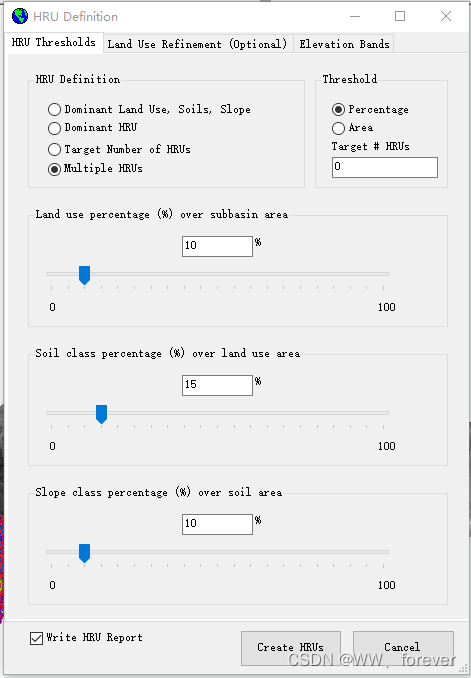

在本实例中将三个设定值定为10%、15%、10%。意为低于10%、15%、10%的土地利用、土壤分布、坡度类型等将被拆分合并到其他类型中。设置完成后点击Creat HRUs按钮退出。

1.1.3 气象数据的导入

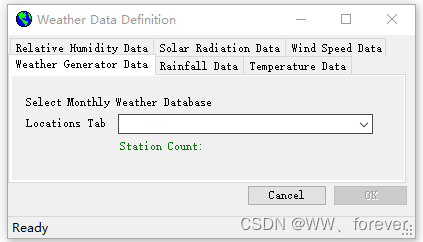

打开Write Input Tables下拉菜单中得Weather Data Definition对话框，如下图所示，天气发生器、降水、气温三者数据是必须要填的数据，其他相对湿度、太阳辐射、风速三类数据已经在提前构建好的天气发生器中设置了模拟功能，在数据不全时，可以不添加，直接调用天气发生器的模拟值。

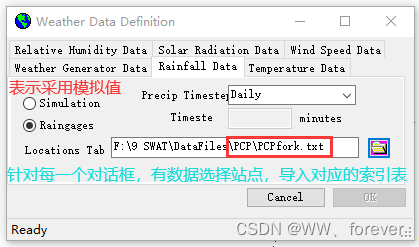

选择天气发生器、降水与气温输入文件路径后，点击下拉菜单中得Write All，提示如下图所示，确定后开始计算。

1.2 写入数据库

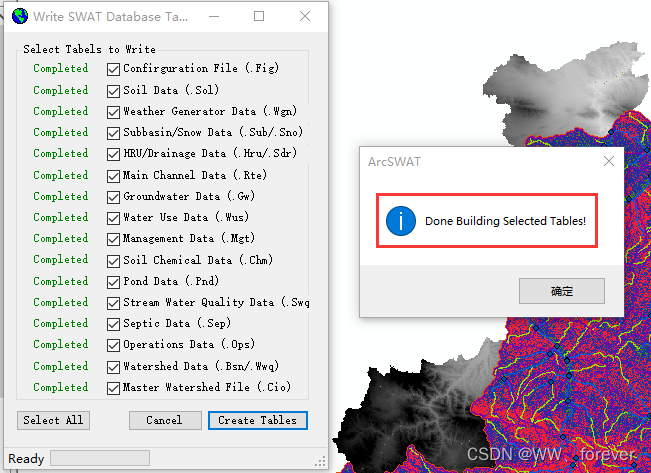

成功写入后，如下：

1.3 添加水库信息

若在子流域划分过程中已设置水库位置，利用【Edit Swat input】菜单可以添加水库信息。

2 ArcSWAT模型运行

注意：SWAT模型中设置预热期是为了消除模型初期参数默认值为0的现象。

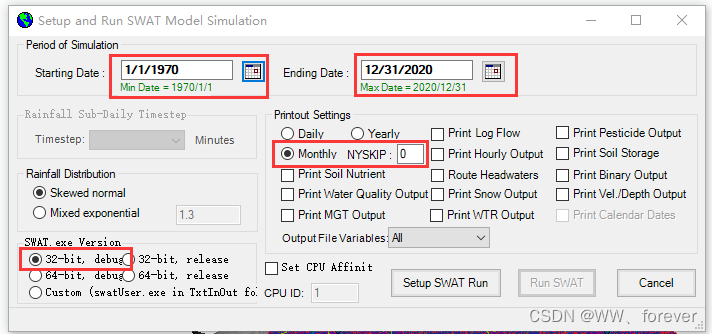

进入模型模拟过程，可按需求选择模拟的时间步长，预热期等参数，点击【Setup Swat Run】后点击【Run SWAT】，开始运行。

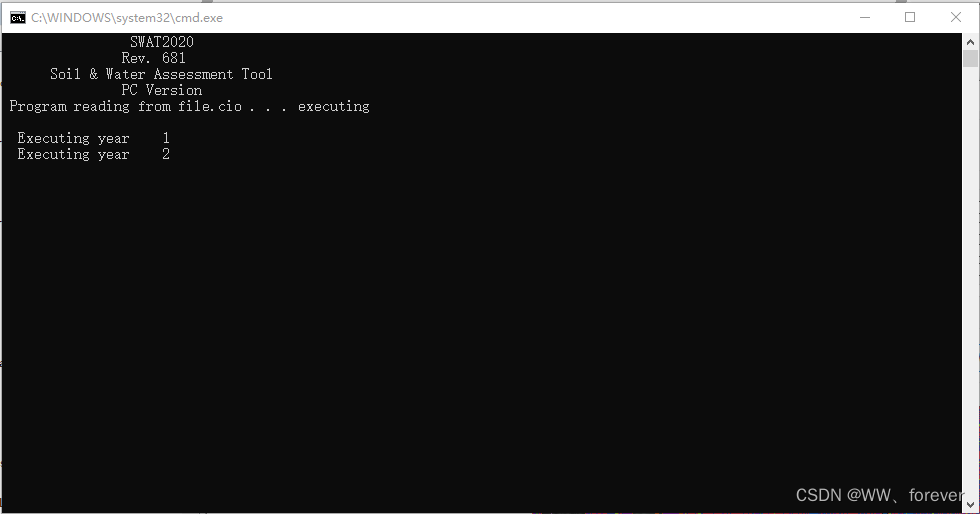

模拟窗口如下所示：

运行完成后，弹出以下界面：

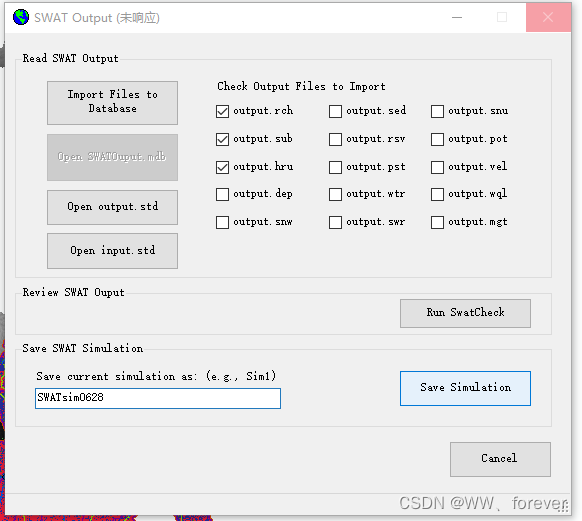

运行后可对模拟结果进行保存，在【Swat Simulation】下拉菜单中选择【SWAT Output】，出现如下窗口：
勾选前三个，然后点击Import Files to Database，可定义本次模拟名称，点击 【Save Simulation】按钮。

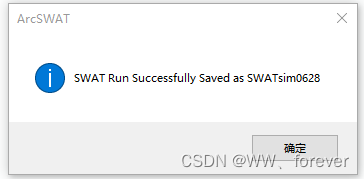

保存成功后，弹出以下界面：

单击 Open output.std，可以查看“output.std”文件。

要将选择的 SWAT 输出文件输入进 Access 数据库，可以选择所感兴趣的输出文件，然后单击 Import Files to Database 按钮，所选择的输出文件将会输入到lScenarios\SWATsim0628\TablesOut\SwatOutput.mdb 中。

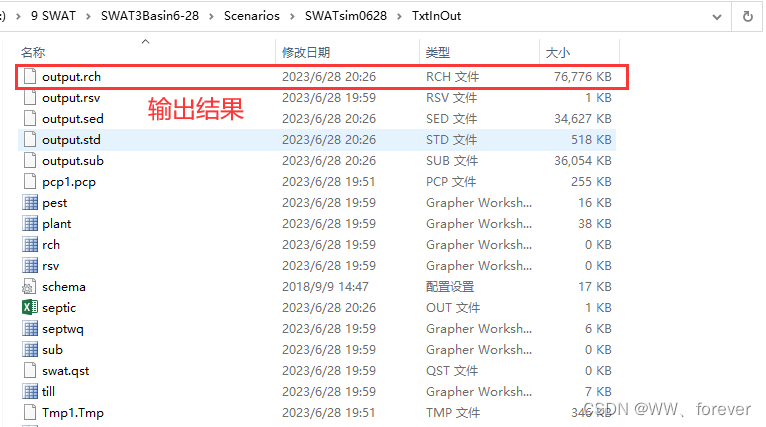

输出结果从建立工程所在文件夹下Scenarios/SWATsim0628/TxtInOut：output.rch中读取各子流域的流量模拟结果。该文件可以用记事本打开。
