【WRF模拟】使用 GIS4WRF 模拟 2018 年欧洲热浪（以阿姆斯特丹为中心）

本博客结合GIS4WRF官网提供教程，总结使用 GIS4WRF 模拟 2018 年欧洲热浪（以阿姆斯特丹为中心）的详细步骤。

案例介绍

GIS4WRF官网提供教程-The 2018 European heat wave

本教程演示如何使用 GIS4WRF 插件在 QGIS 中快速配置并运行一个真实的天气模拟案例，模拟时间为：

• 2018年7月15日 12:00 至 18:00（6小时）
• 中心位置：荷兰阿姆斯特丹

预计总耗时：20 分钟以内（包括模拟）
模拟运行时间：< 5 分钟（在普通双核/8GB 内存电脑上）

✅ 开始前的准备工作清单：

• 已正确 安装并配置 GIS4WRF 插件
  QGIS和GIS4WRF 插件的安装可参见另一博客-【QGIS】软件下载安装及GIS4WRF插件使用
• 已启用 WPS/WRF 集成，并下载了 预编译的 WRF/WPS 二进制文件
  可参见另一博客-【QGIS】软件下载安装及GIS4WRF插件使用
• 若使用 MPI 版本，进程数不超过 6
• 已启用 与 NCAR 数据档案的集成

使用 GIS4WRF 模拟总流程

🧭 全流程共 6 步：

1. 创建项目
2. 定义模拟区域（Domain）
3. 下载输入数据（地理+气象）
4. 选择输入数据
5. 配置并运行 WPS & WRF
6. 查看模拟结果

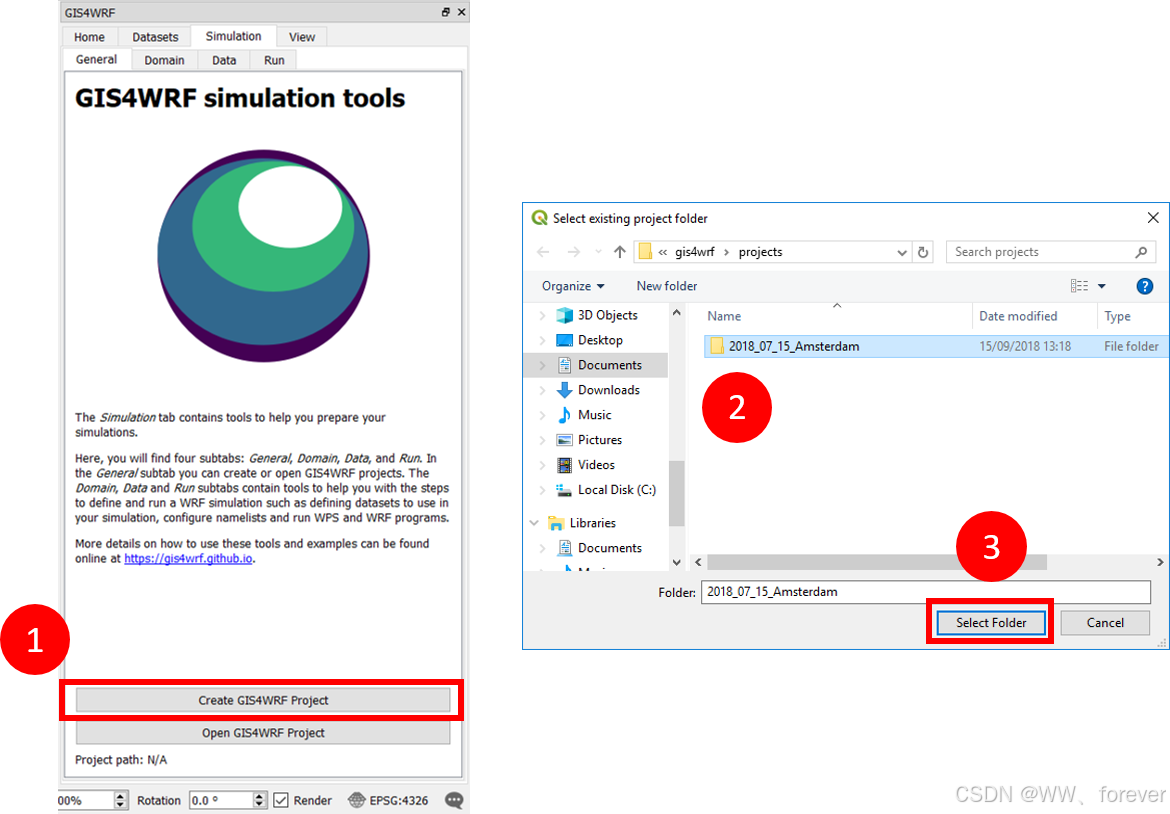

创建项目

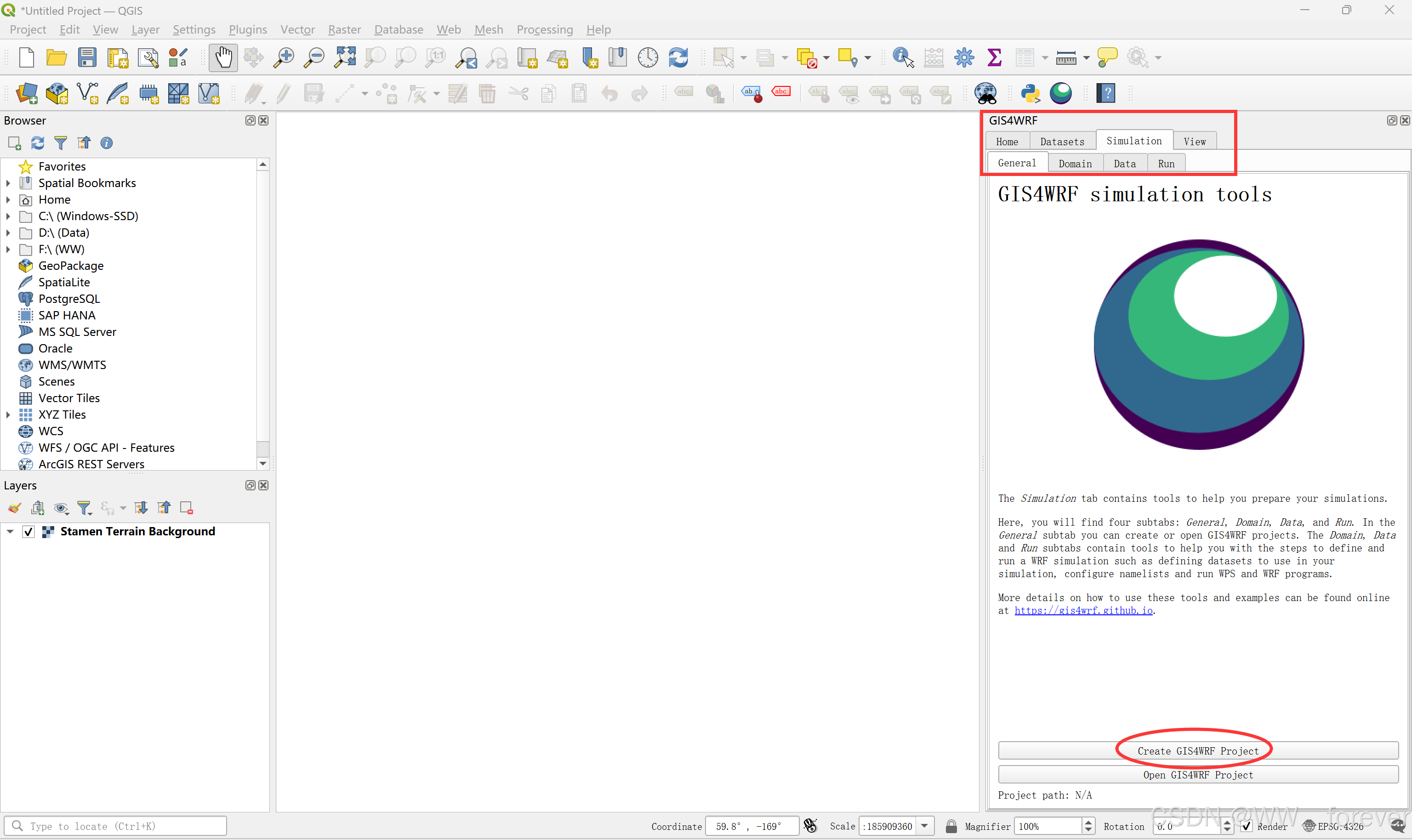

1、打开 QGIS，点击菜单：插件 > GIS4WRF

2、在：Simulation > General中点击 Create a GIS4WRF Project

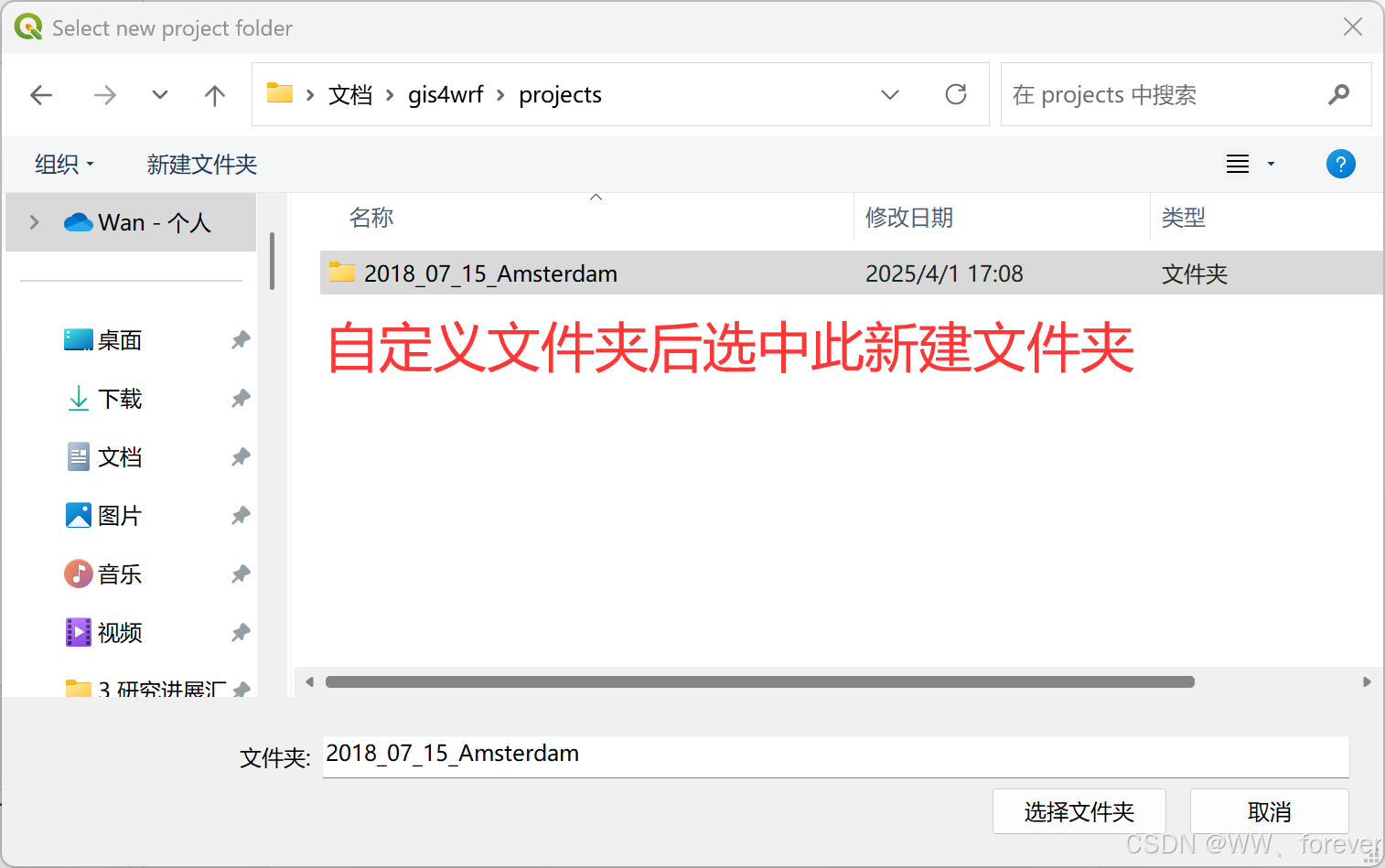

3、新建一个文件夹命名为：2018_07_15_Amsterdam

4、选择该文件夹作为项目目录

🚨 GIS4WRF 会自动保存所有配置到项目文件中，无需手动保存。

定义模拟区域（Domain）

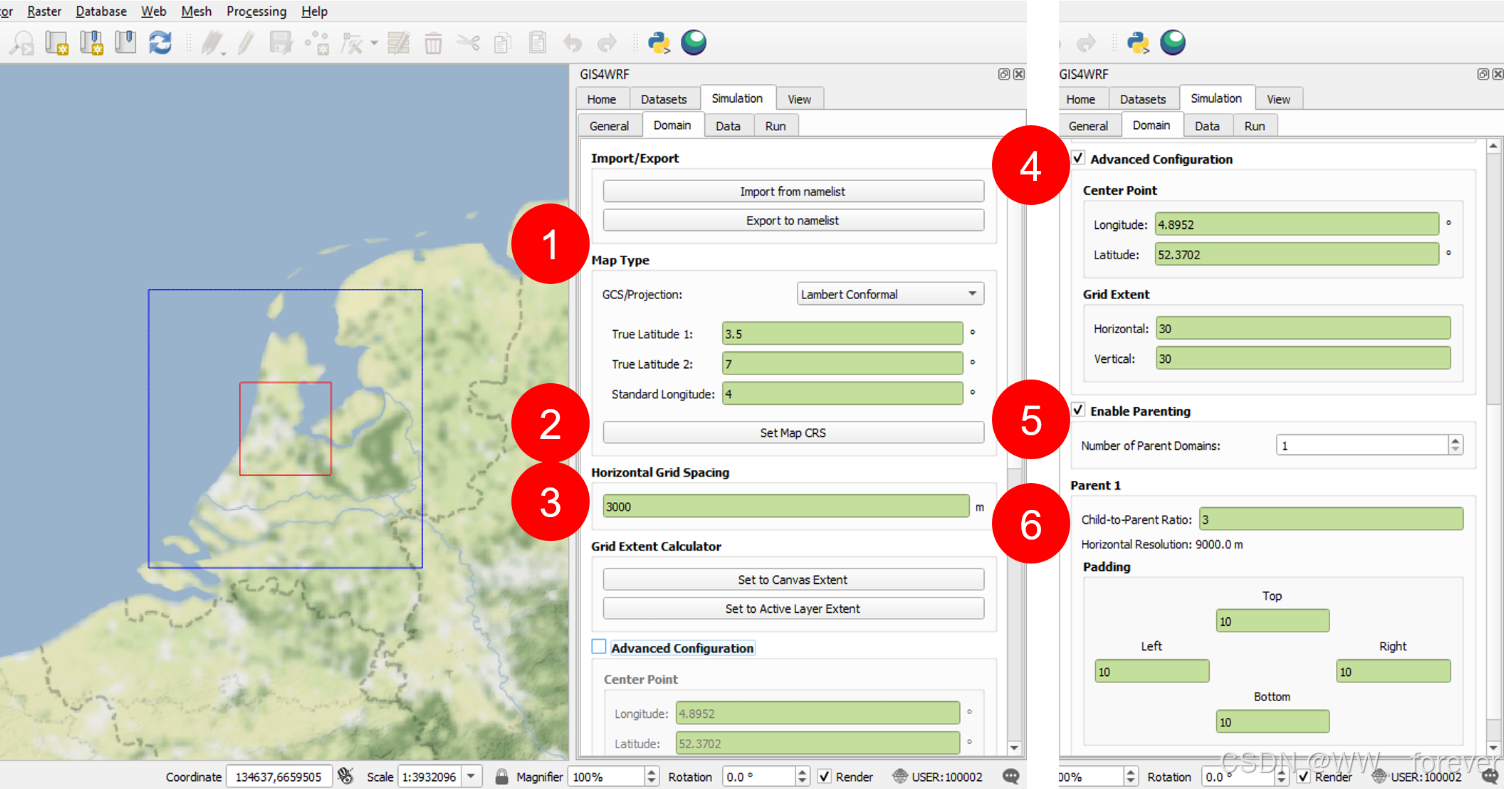

1、在菜单 Simulation > Domain 中设置：

参数	值
坐标系统	Lambert Conformal
True Latitude 1	3.5
True Latitude 2	7
Standard Longitude	4
网格间距	3000 米
中心经度	4.8952
中心纬度	52.3702
水平网格数量	30
垂直网格数量	30
子域与父域比例	3
边缘填充	上/右/下/左：10

2、启用高级配置

3、启用子域嵌套（Parenting）

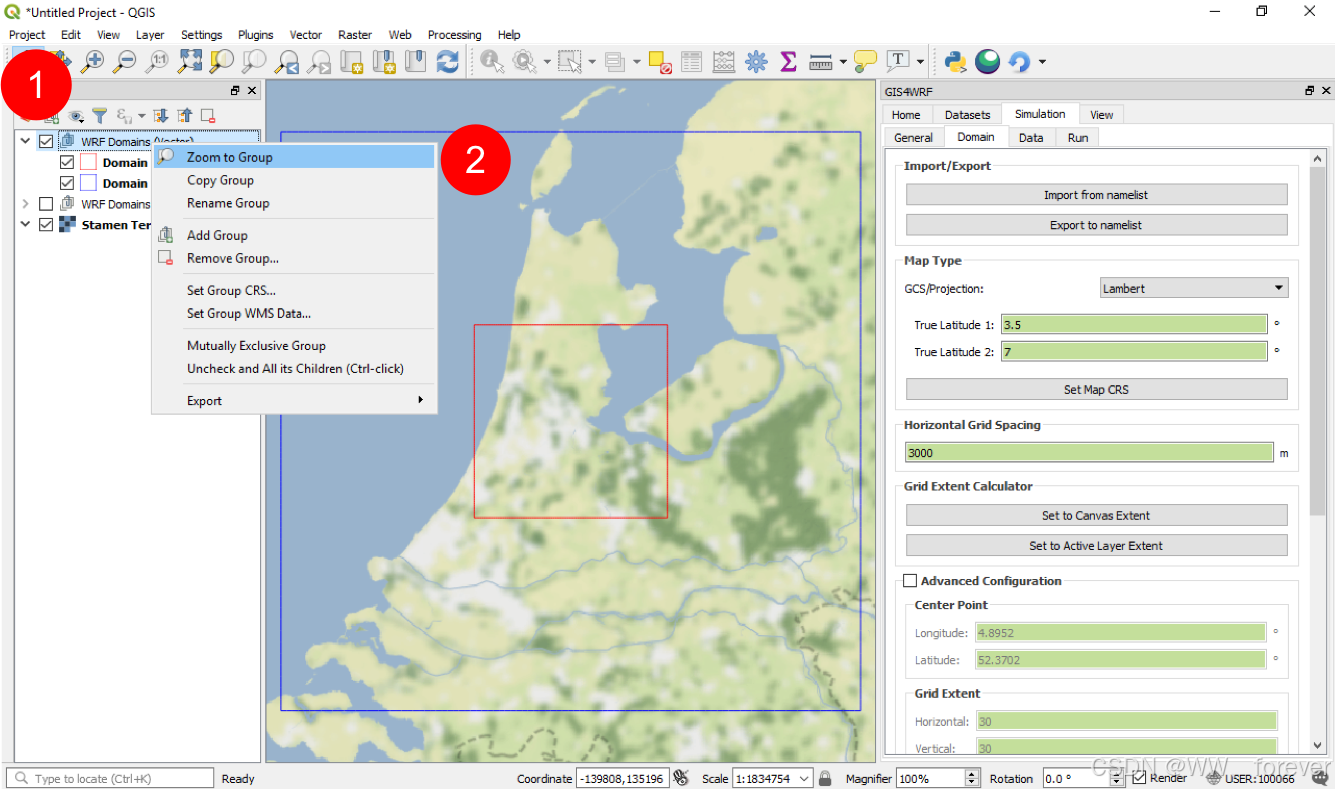

可在图层中查看域边界并“缩放至组”以聚焦区域

GIS4WRF 从内到外定义域。这使您可以完全控制最内层域的定位。

下载输入数据（地理+气象）

需要两类数据：

• 地理数据（Geo）：用于 WPS 地理处理
• 气象数据（Met）：用于初始边界条件

⚠ 注意：必须等地理数据和气象数据都下载完成后，才能进入下一步。

🔷 地理数据

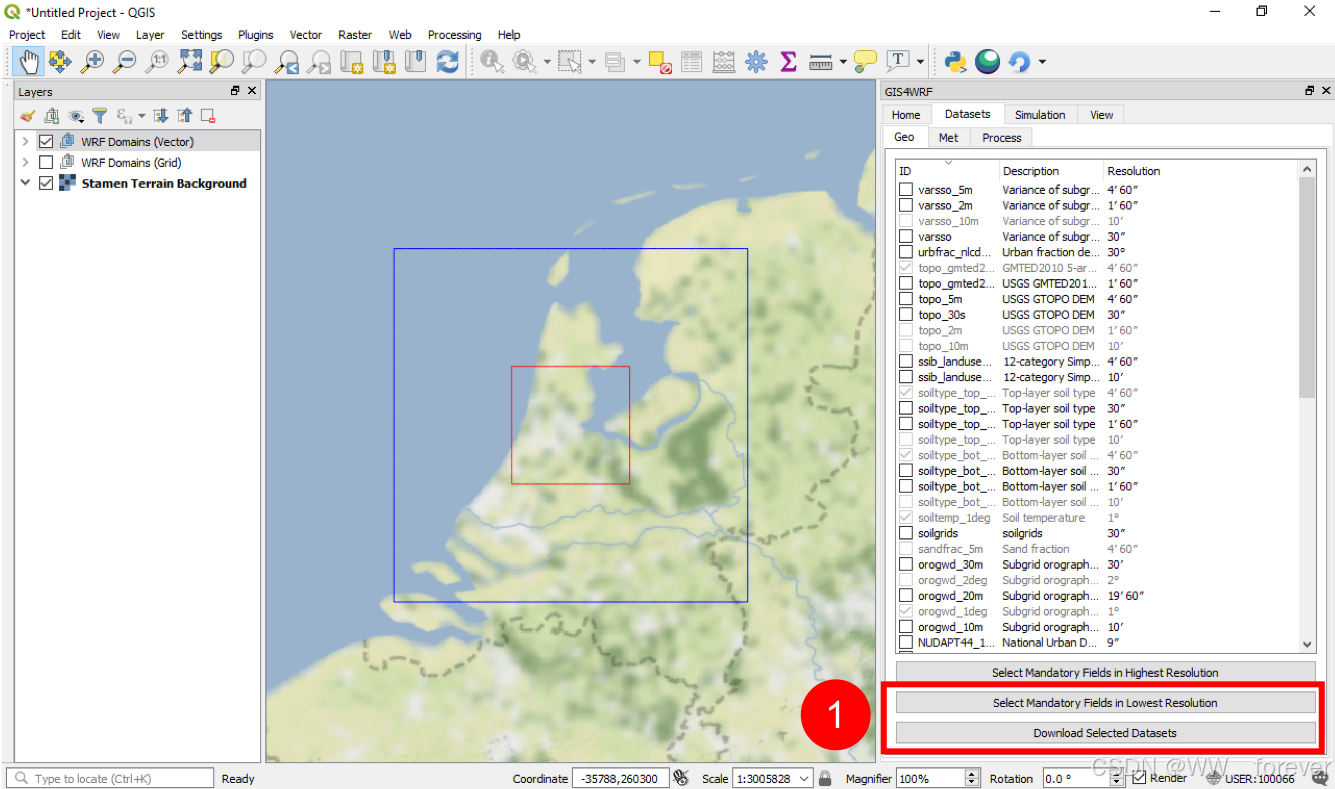

菜单：Dataset > Geo
点击：Select Mandatory Fields in Lowest Resolution
然后点击：Download Selected Datasets

静态地理数据下载完成后，再进行气象数据的下载。

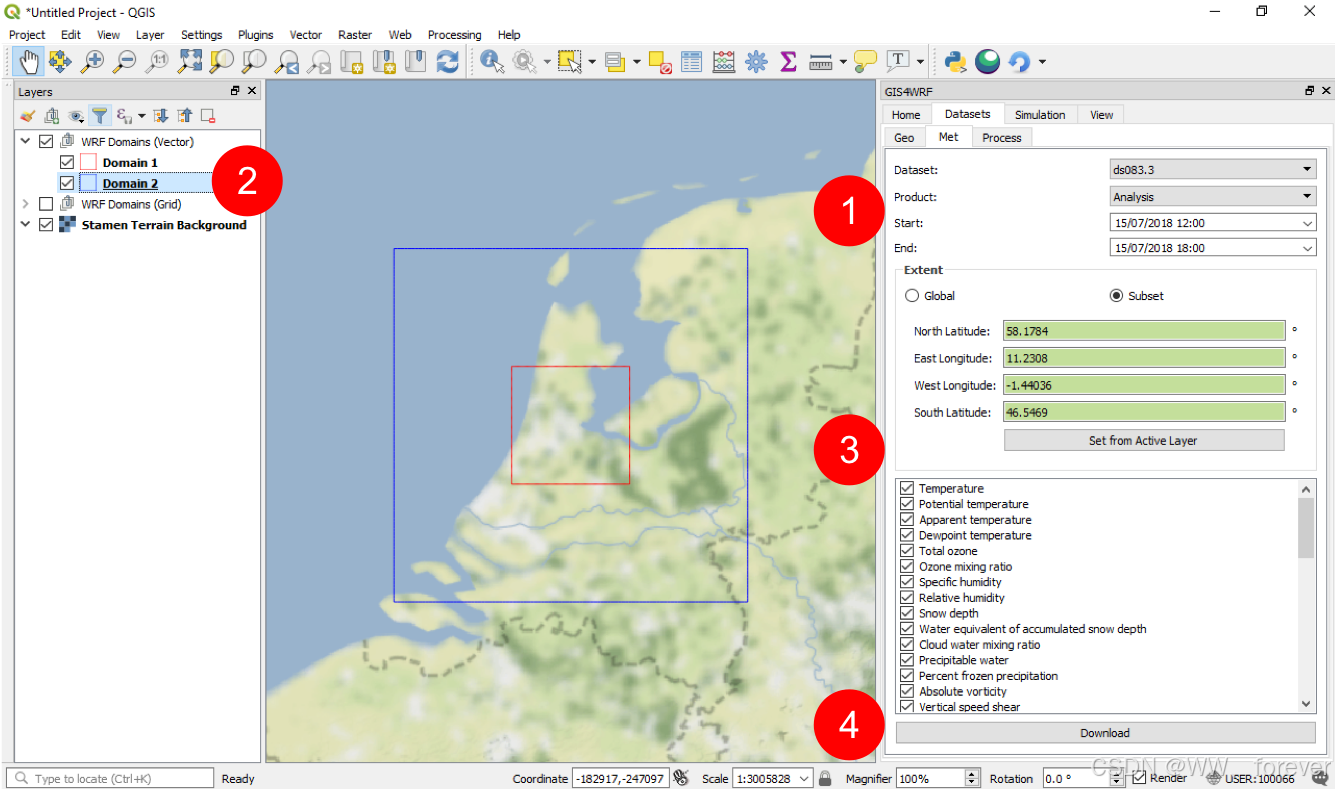

🔶 气象数据

菜单：Dataset > Met
设置如下：

参数	值
数据集	ds083.3
产品	Analysis
起始时间	2018年7月15日 12:00
结束时间	2018年7月15日 18:00

点击“Subset”，在图层面板中选择 Domain 2
点击“Set from Active Layer”
然后点击“Download”开始下载

选择输入数据

菜单：Simulation > Data
在 Domain 1 和 Domain 2 输入框中输入 lowres
选择数据时间段 2018-07-15 12:00 - 2018-07-15 18:00
点击：Use Dataset Selection from List

GIS4WRF 会自动填充 WPS 和 WRF 所需配置（namelists）

配置并运行 WPS & WRF

🌀 运行 WPS

WPS 包括三个程序：

• Geogrid
• Ungrib
• Metgrid

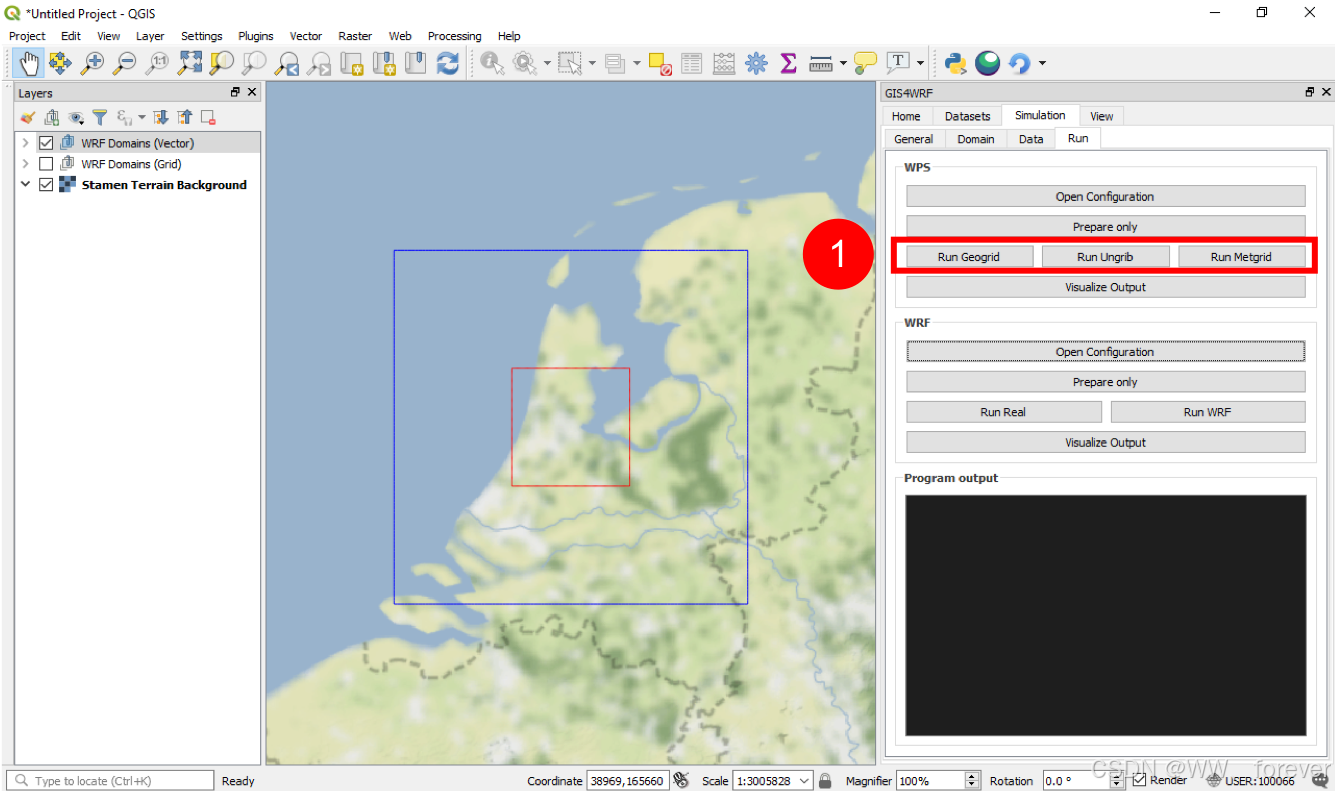

菜单：Simulation > Run

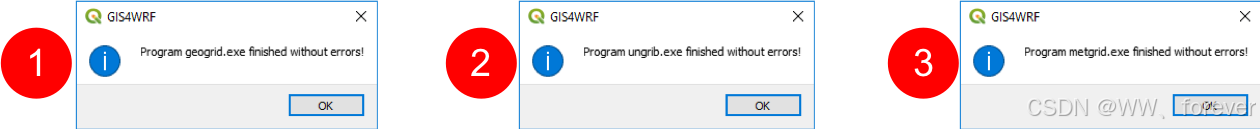

依次点击这三个按钮，每个步骤完成后会提示成功。

🌬️ 运行 WRF

WRF 运行包括两个步骤：

• Real
• WRF

虽然 GIS4WRF 会自动填充大部分配置，但物理参数需手动设置。

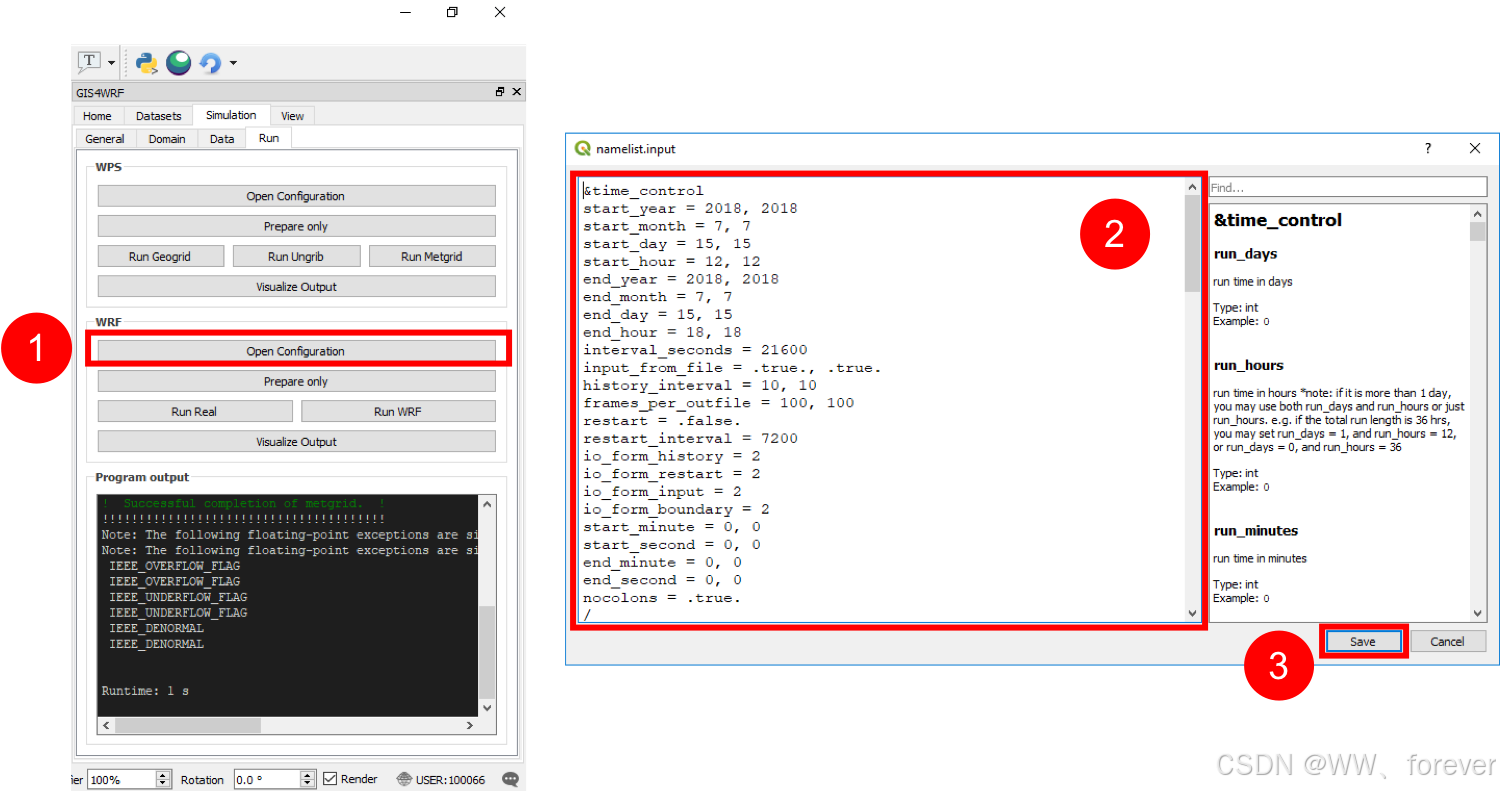

✅ 设置 namelist.input 文件
点击 Open configuration，将以下内容粘贴进去并点击保存：

&time_control
    start_year = 2018, 2018
    start_month = 7, 7
    start_day = 15, 15
    start_hour = 12, 12
    end_year = 2018, 2018
    end_month = 7, 7
    end_day = 15, 15
    end_hour = 18, 18
    interval_seconds = 21600
    input_from_file = .true., .true.
    history_interval = 10, 10
    frames_per_outfile = 100, 100
    restart = .false.
    restart_interval = 7200
    io_form_history = 2
    io_form_restart = 2
    io_form_input = 2
    io_form_boundary = 2
    start_minute = 0, 0
    start_second = 0, 0
    end_minute = 0, 0
    end_second = 0, 0
    nocolons = .true.
/

&domains
    time_step = 40
    time_step_fract_num = 0
    time_step_fract_den = 1
    max_dom = 2
    e_we = 31, 31
    e_sn = 31, 31
    e_vert = 33, 33
    p_top_requested = 5000
    num_metgrid_levels = 32
    num_metgrid_soil_levels = 4
    dx = 9000.0, 3000.0
    dy = 9000.0, 3000.0
    grid_id = 1, 2
    parent_id = 1, 1
    i_parent_start = 1, 11
    j_parent_start = 1, 11
    parent_grid_ratio = 1, 3
    parent_time_step_ratio = 1, 3
    feedback = 1
    smooth_option = 0
/

&physics
    physics_suite = 'CONUS'
    mp_physics = 0, 0
    cu_physics = 0, 0
    radt = 9, 3
    bldt = 0, 0
    cudt = 0, 0
    icloud = 0
    num_land_cat = 21
    sf_urban_physics = 1, 1
/

&dynamics
    hybrid_opt = 2
    w_damping = 0
    diff_opt = 1, 1
    km_opt = 4, 4
    diff_6th_opt = 0, 0, 0
    diff_6th_factor = 0.12, 0.12
    base_temp = 290.0
    damp_opt = 3
    zdamp = 5000.0, 5000.0
    dampcoef = 0.2, 0.2
    khdif = 0, 0
    kvdif = 0, 0
/

&bdy_control
    spec_bdy_width = 5
    specified = .true.
/

&namelist_quilt
/

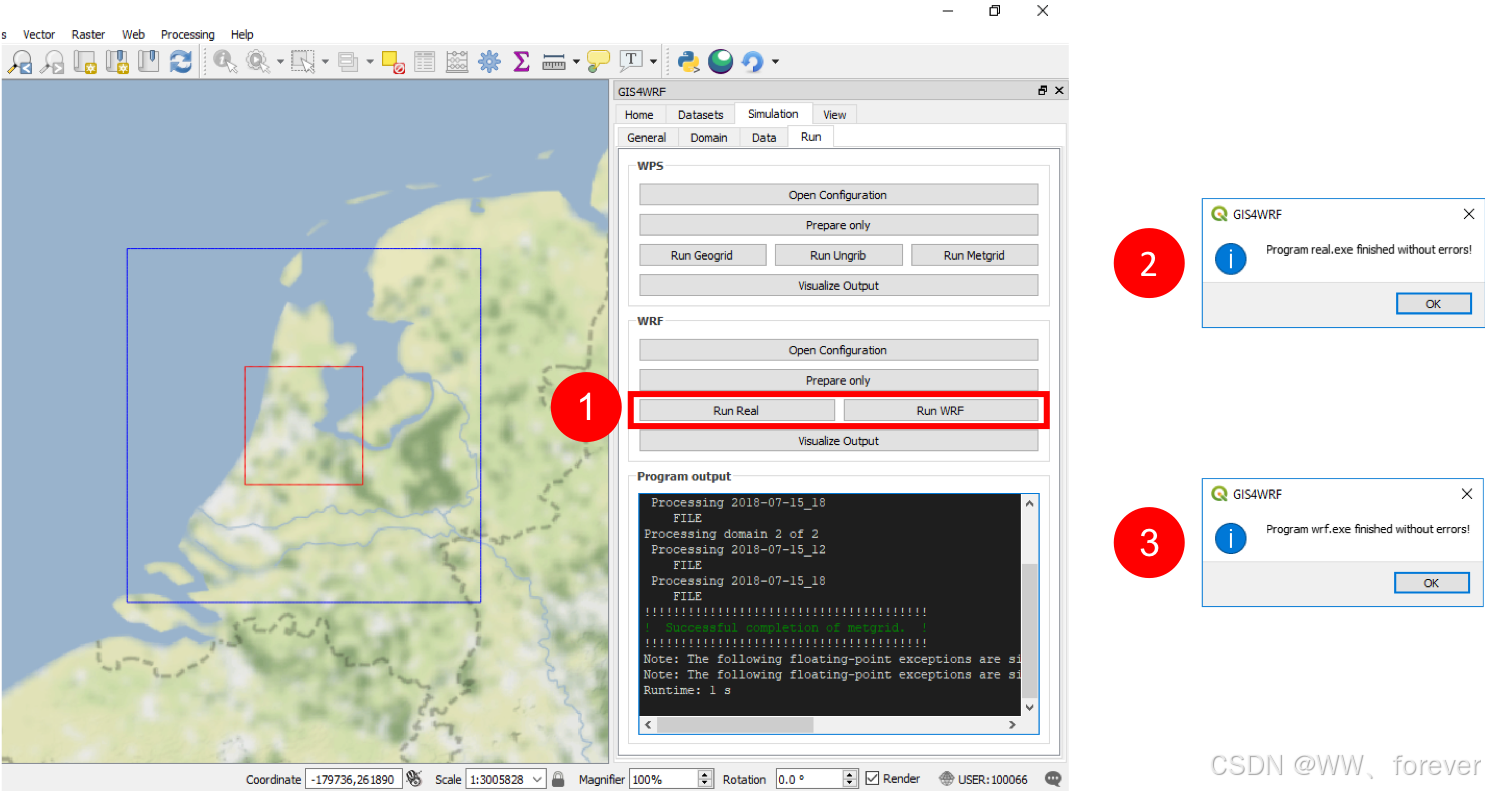

完成后，依次运行 Real 和 WRF。

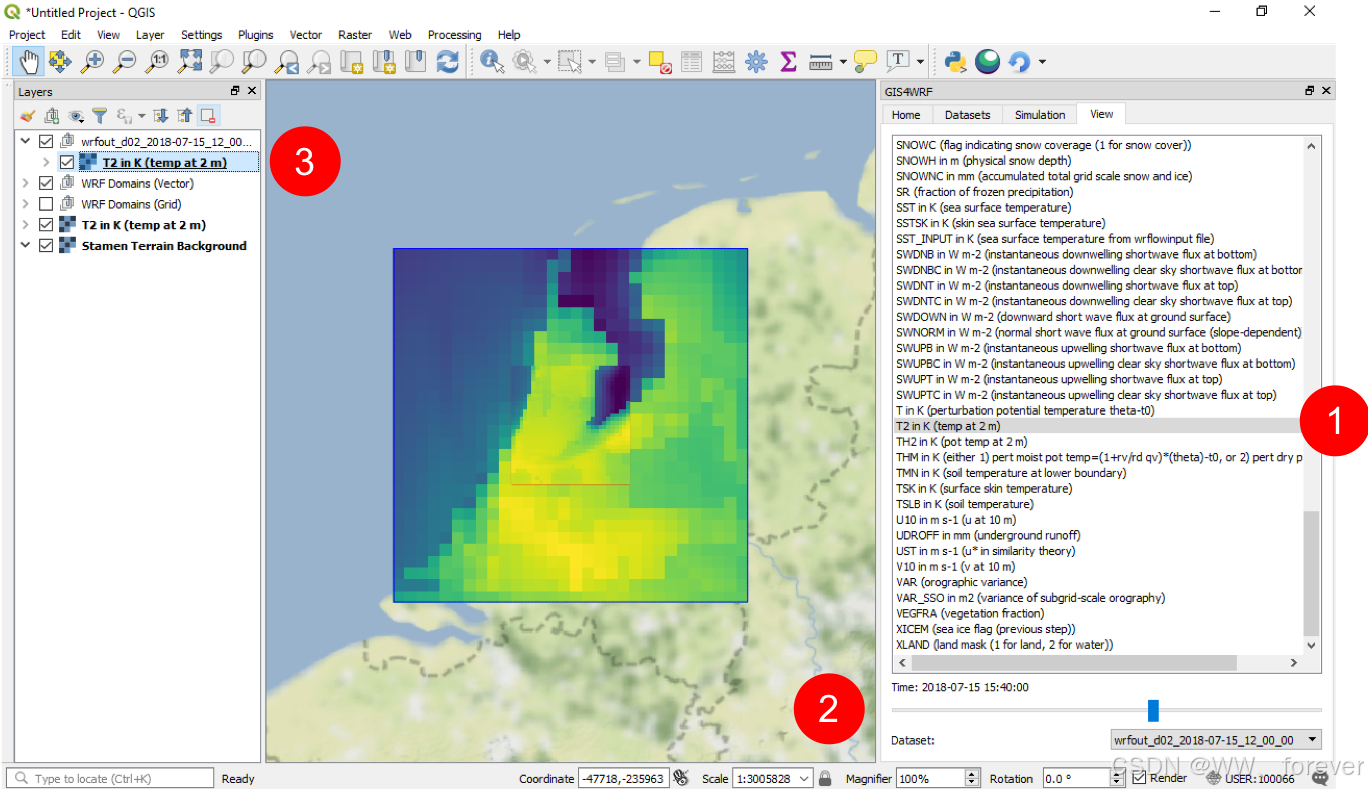

查看模拟结果

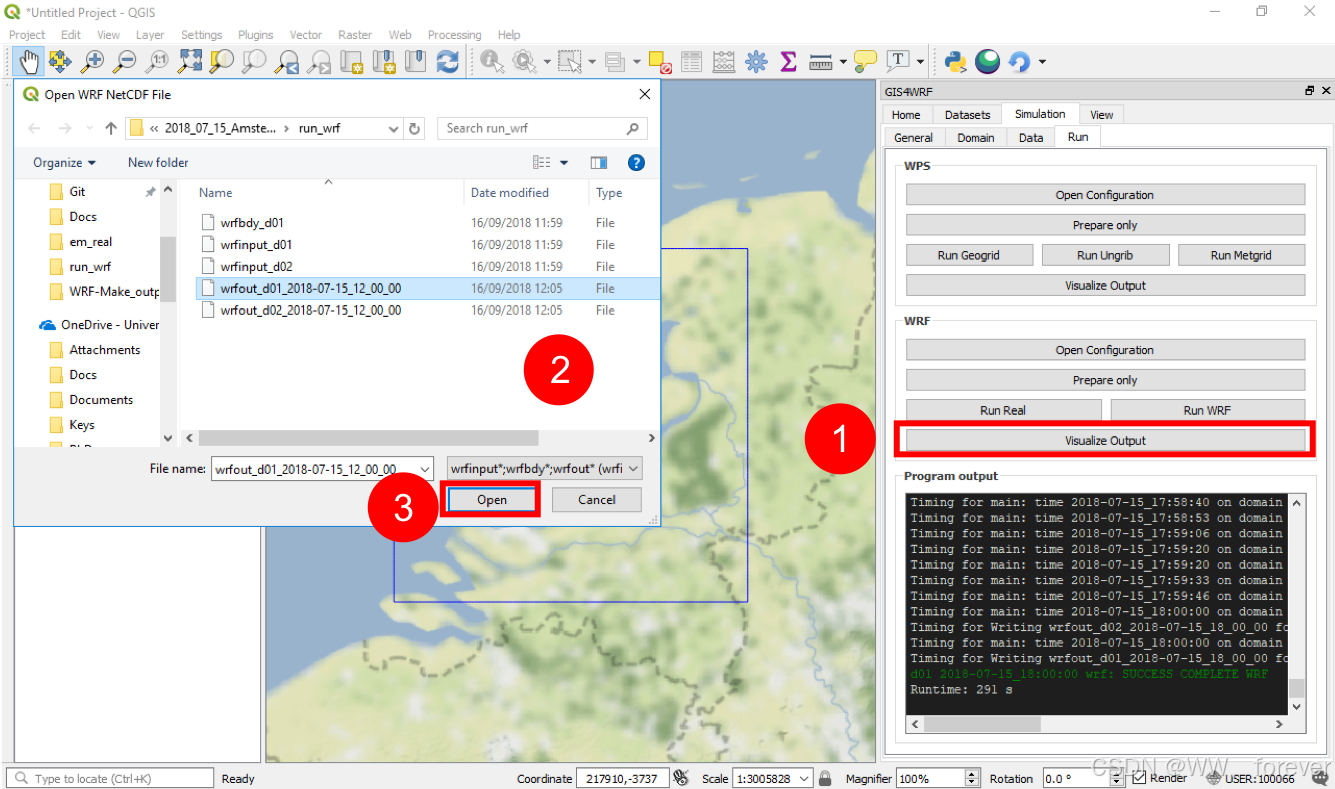

点击菜单：Visualize Output
打开文件：wrfout_d01_2018-07-15_12_00_00

可以：

• 切换显示变量（如温度、风速等）
• 切换时间步长
• 双击图层自定义颜色方案（在“Symbology”中）
