在数字信号的传输过程中，有时需要从一组输入数据中选出某一个来，这时就要用到一种称为数据选择器（Data Selector）或多路开关（Multiplexer，MUX）的逻辑电路。

【 1. 二选一数据选择器】

在这里插入图片描述

逻辑函数

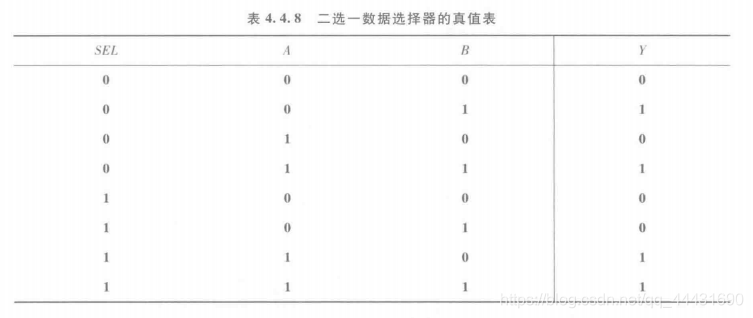

真值表

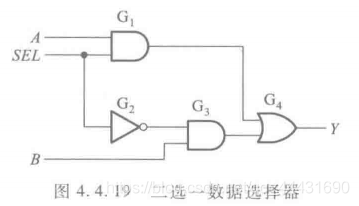

内部逻辑

【 2. 四选一数据选择器】

在这里插入图片描述

逻辑函数
真值表
使能端低电平有效
内部逻辑

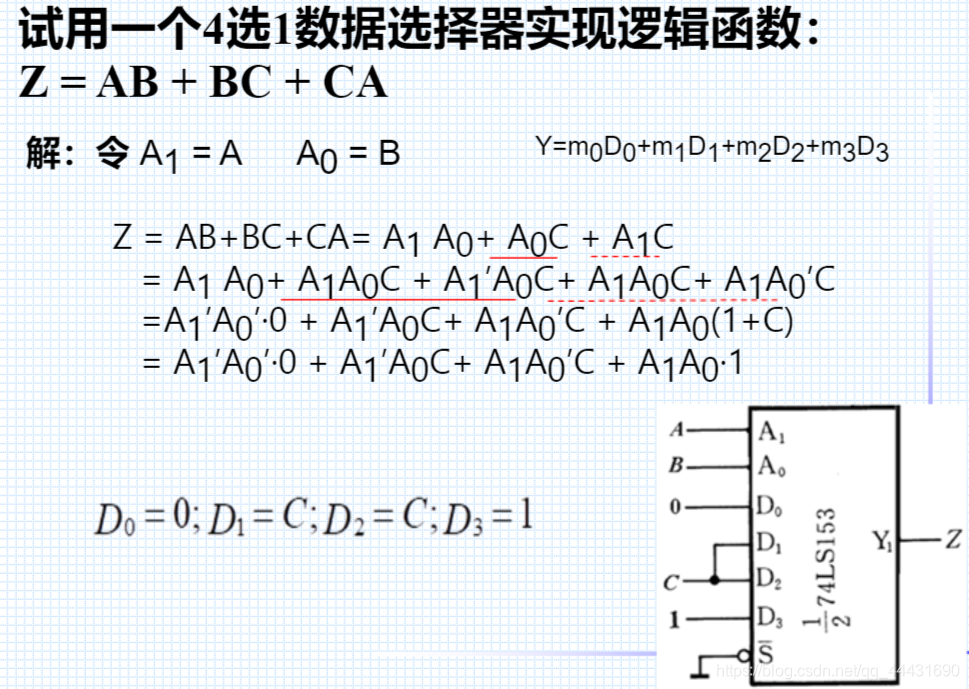

例

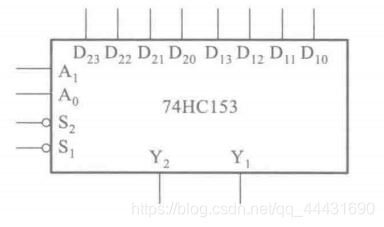

【 3. 双四选一数据选择器 74HC153】

在这里插入图片描述

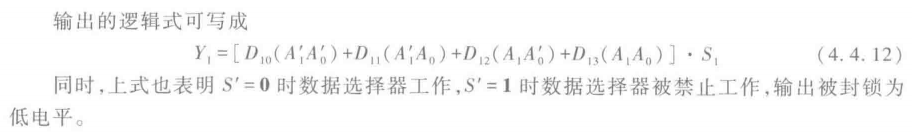

逻辑函数

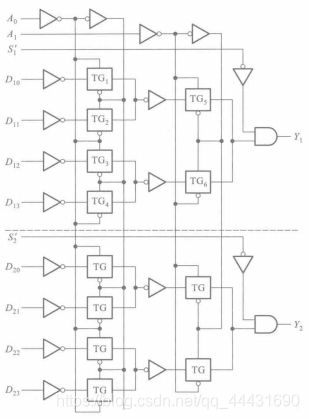

内部逻辑

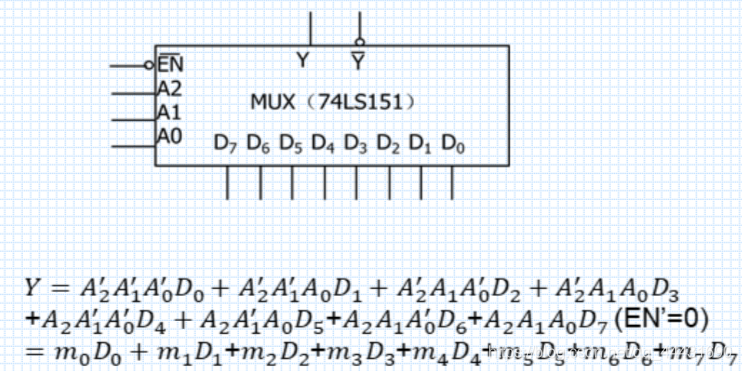

【 4. 八选一数据选择器74151 】

在这里插入图片描述

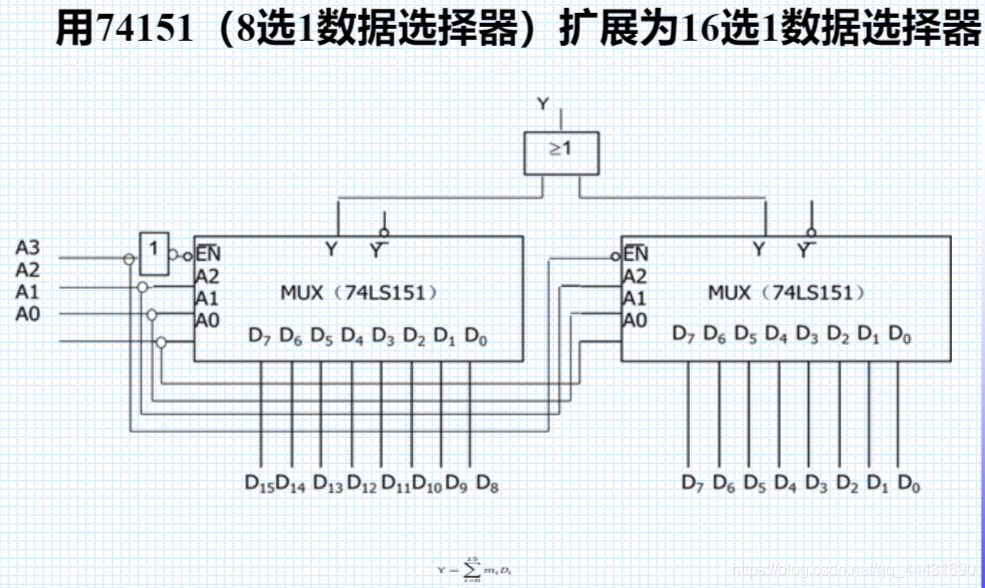

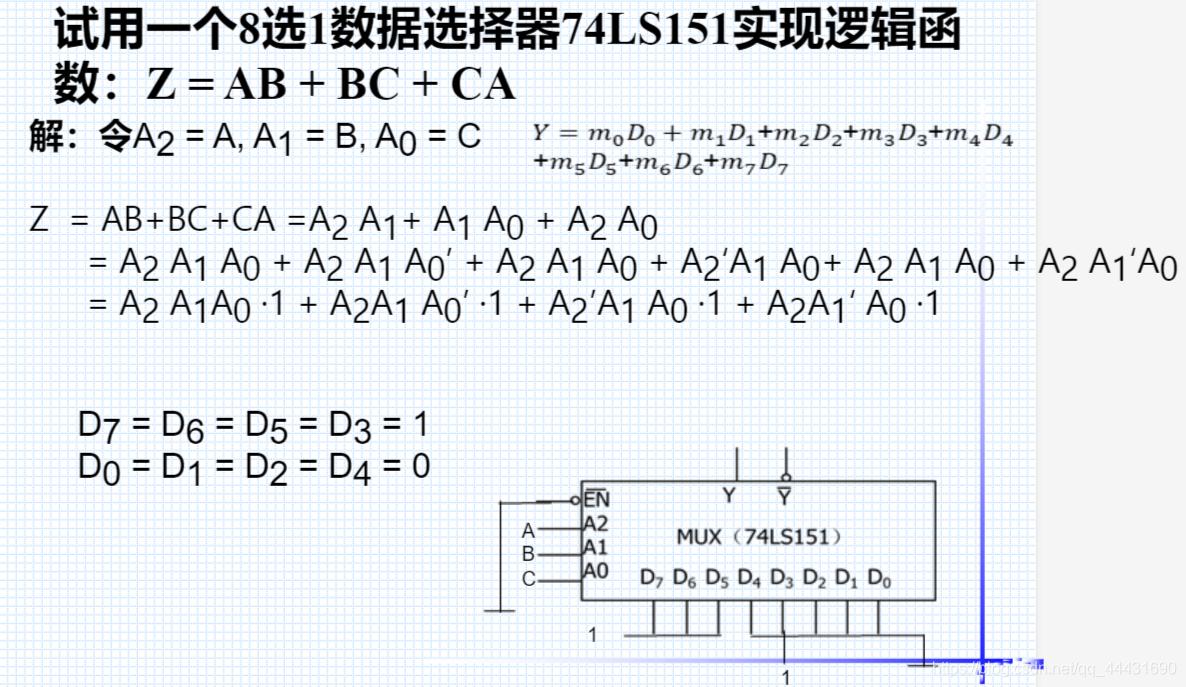

例
