基于stm32C8T6的I2C通信学习记录(3)---硬件I2C

写bug的ANUO

已于 2024-02-02 10:03:16 修改

阅读量982

点赞数 7

于 2024-02-01 20:17:50 首次发布

本文链接：https://blog.csdn.net/qq_44465154/article/details/135967565

版权

本文详细介绍了STM32的I2C外设特性，包括硬件支持、多模式通信、速度选择、以及如何通过示例代码实现MPU6050传感器的读写操作。通过流程图和实际编程演示了主发送器和主接收器的工作原理。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

I2C外设简介
I2C框图
编程

I2C外设简介

•STM32内部集成了硬件I2C收发电路，可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能，减轻CPU的负担

•支持多主机模型

•支持7位/10位地址模式

•支持不同的通讯速度，标准速度(高达100 kHz)，快速(高达400 kHz)

•支持DMA

•兼容SMBus协议

•STM32F103C8T6 硬件I2C资源：I2C1、I2C2

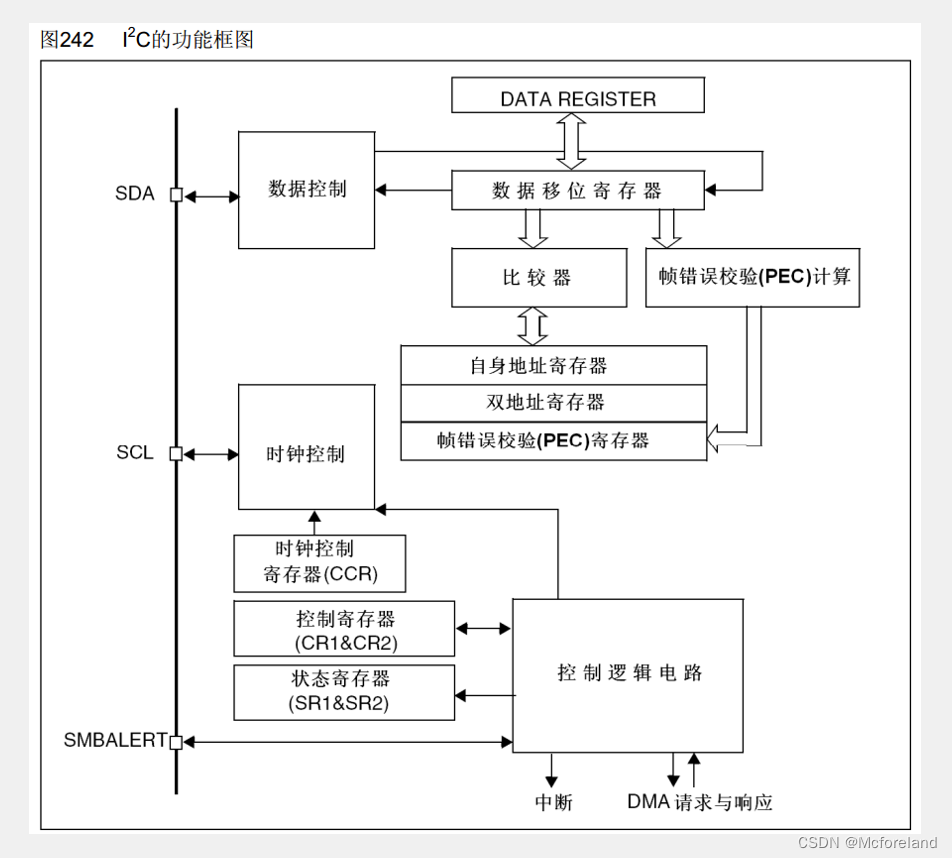

I2C框图

二、实操步骤

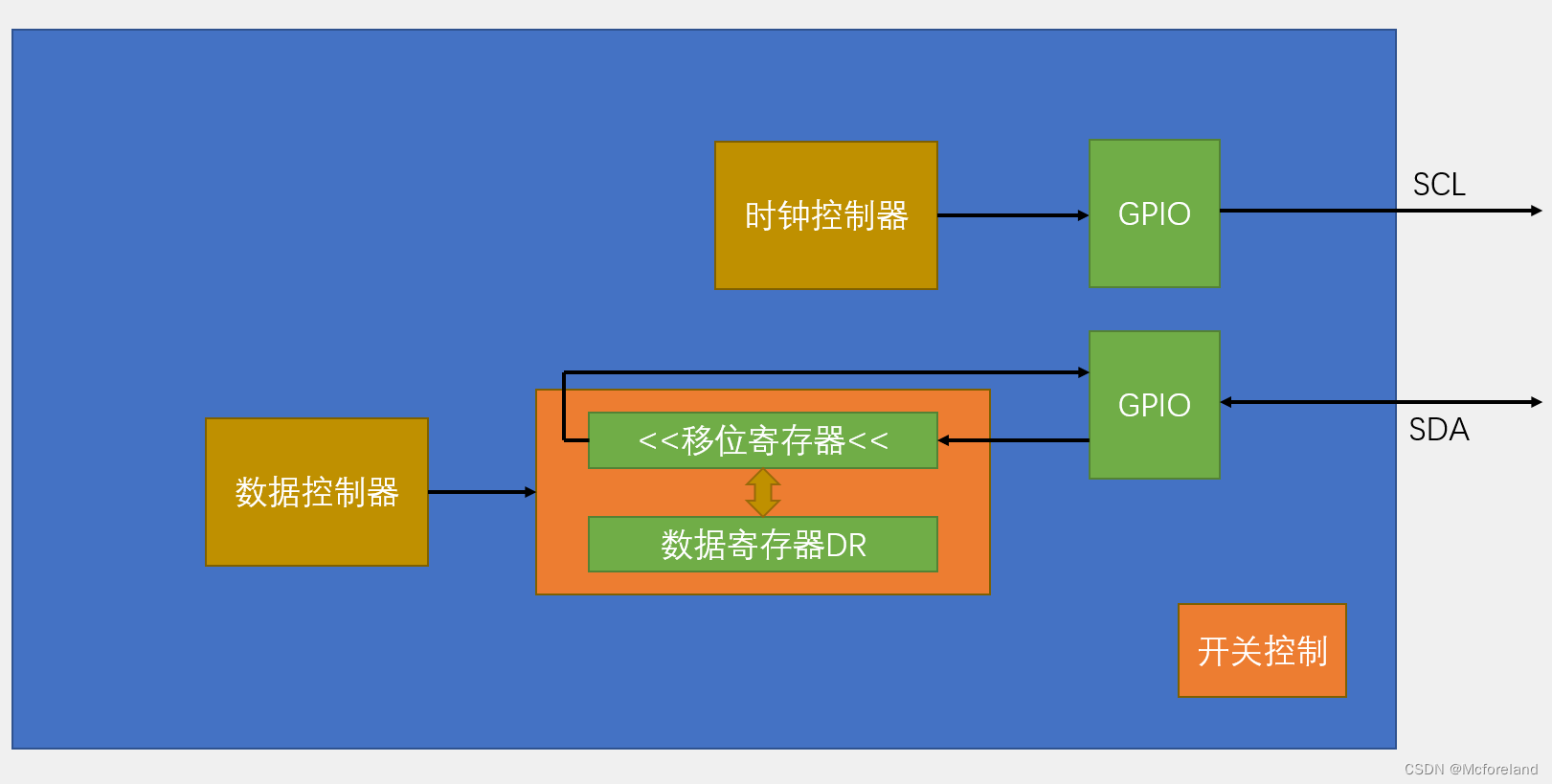

1.了解硬件I2C的使用流程

还是借用江科大的结构框图，流程清晰且易懂

2.了解I2C发送、接收序列图

主发送器传送序列图
