MultiSim功率探针的放置与使用

本文介绍如何在电路设计中正确使用功率探针,确保其成功放置于器件上以准确测量功率。功率为正表示消耗,为负则表示提供。此外,通过调整图像属性如背景颜色,使仿真结果展示更佳。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

功率探针必须放在器件上,否则为灰色,但变绿色的时候,说明放置成功。

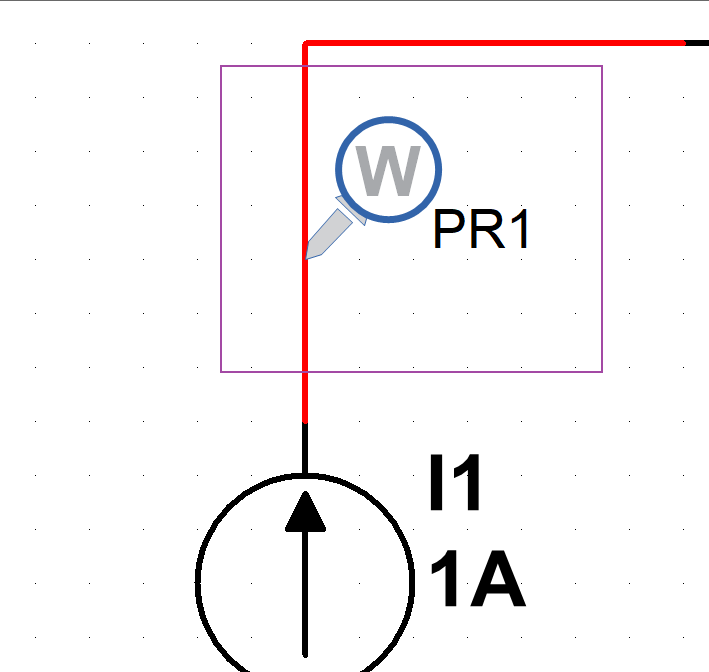

没有成功放置为灰色

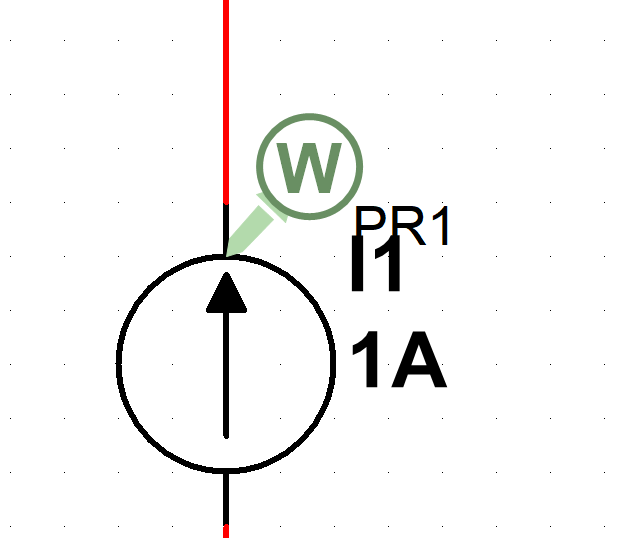

成功放置:
成功放置

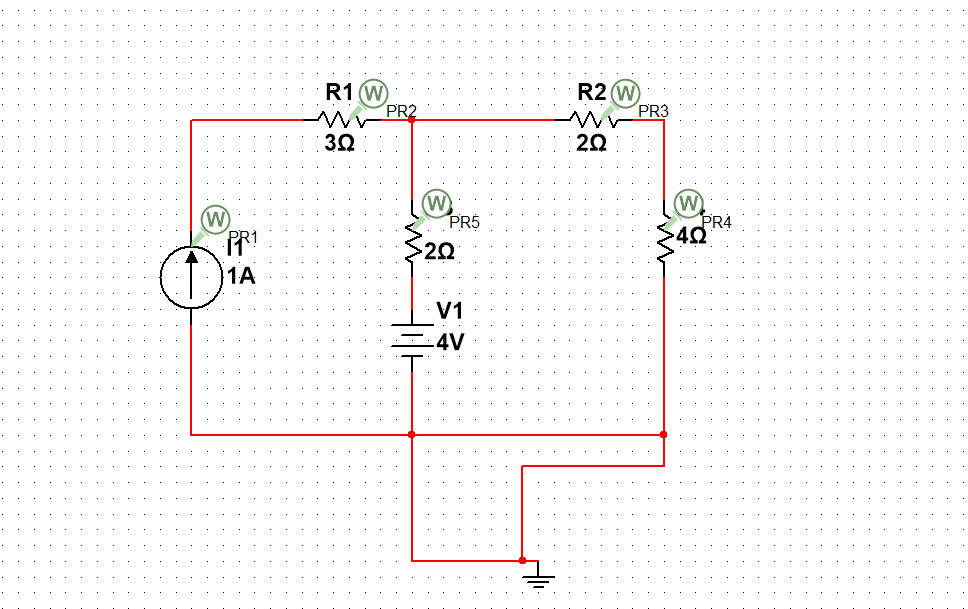

给电路放置Probe

Probe

Simulate

  • 功率为正表示消耗功率
  • 功率为负表示提供功率

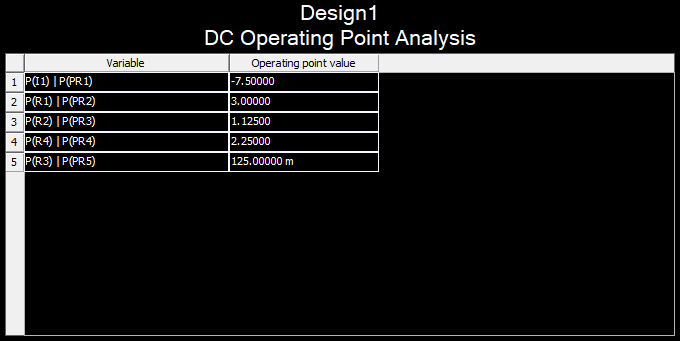

    结果

优化显示

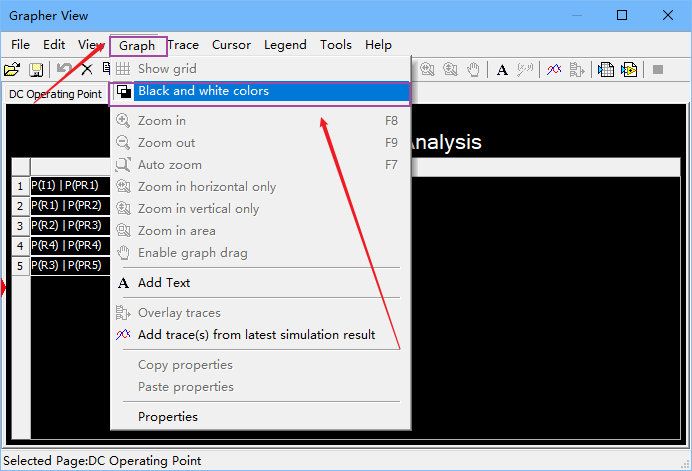

为了显示更加好看我们可以更改图像属性,变成白色背景

美化

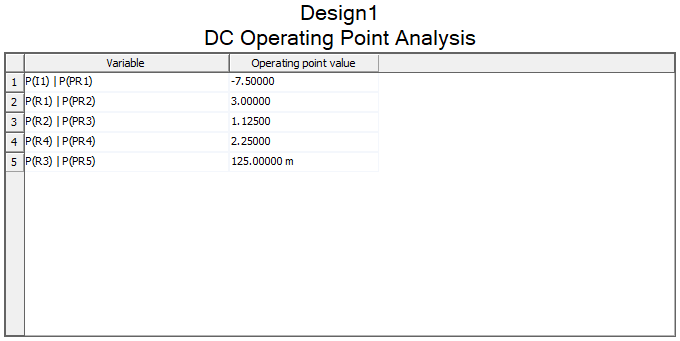

结果:
修改后
