【Multisim】探针的使用

最新推荐文章于 2025-02-06 09:54:46 发布
最新推荐文章于 2025-02-06 09:54:46 发布
阅读量3.7k 收藏 4
点赞数 2
分类专栏： 利其器-Multisim 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/stan_WSQ/article/details/143429823
版权

目标：使用探针测量电路中的电流，电压和元器件的功率

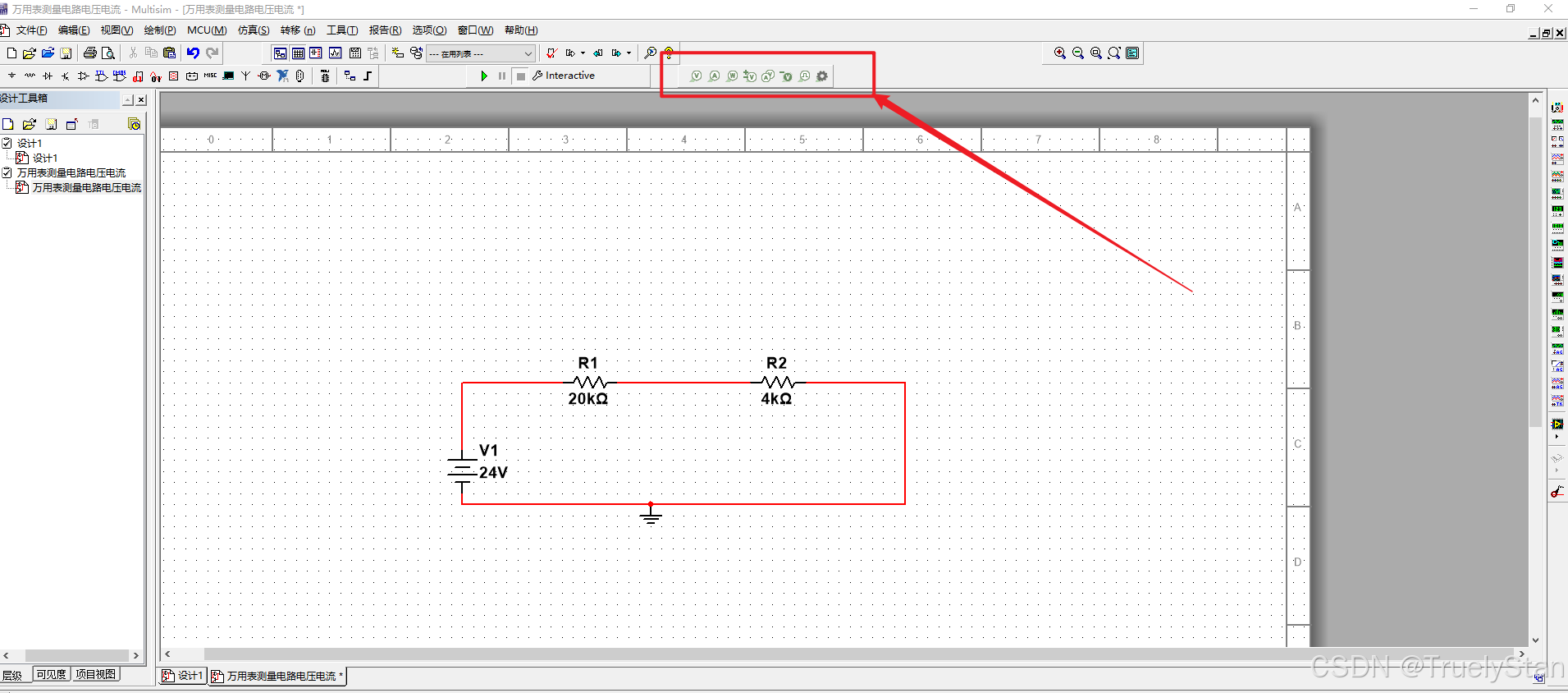

1.在界面上面有所有探针的快捷放置

在这里插入图片描述

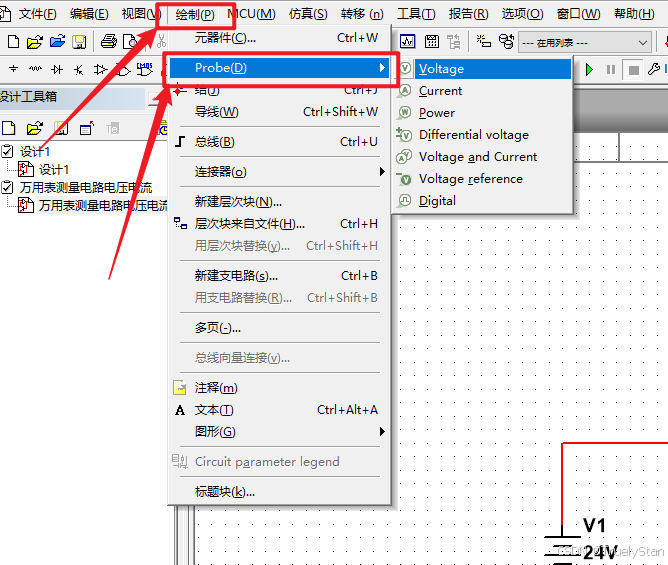

2. 可以使用绘制->Probe在二级菜单中选择要放置的探针

在这里插入图片描述

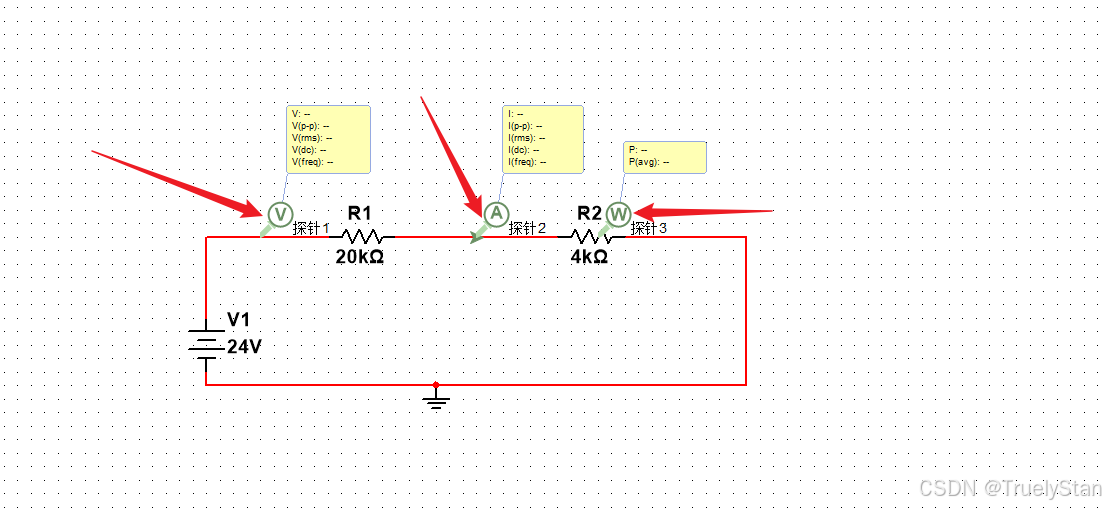

3. 选中探针放置到电路当中，电压和电流探针放置到导线上，功率探针放置到元器件上

在这里插入图片描述

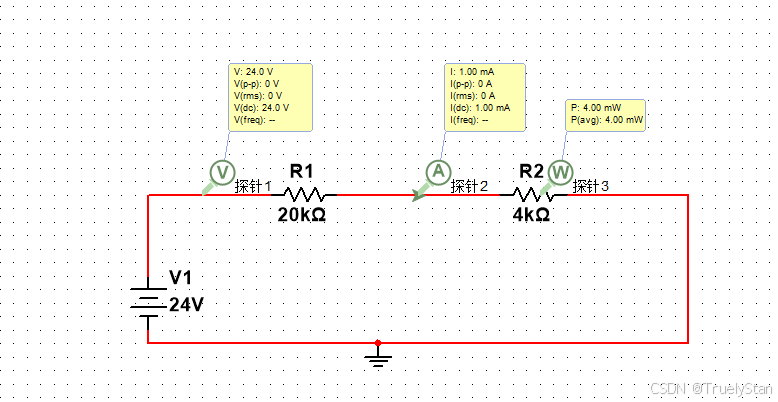

4. 运行仿真即可看到当前测量点的测量数据

在这里插入图片描述
