树莓派默认是通过耳机接口或HDMI接口输出音频的，这里因为需要通过外设输出音频，选用的是max98357模块。

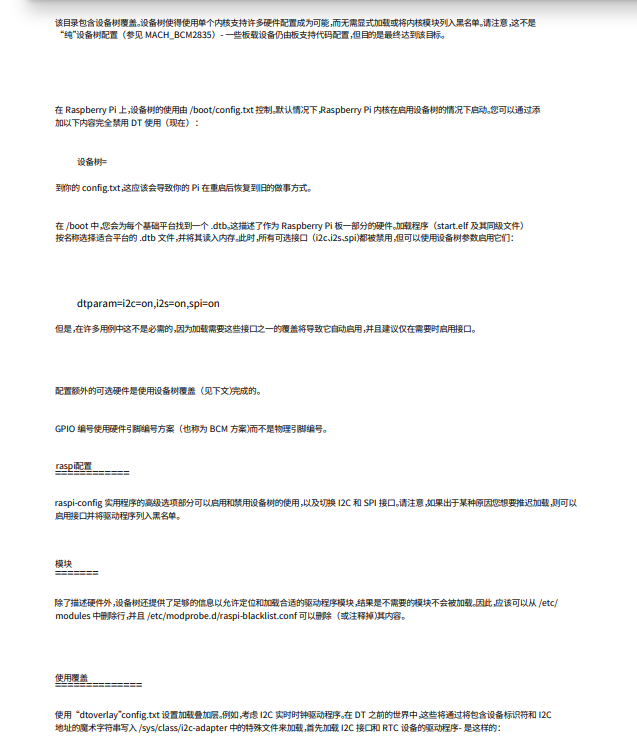

配置过程和两个文件有关，分别是/boot/config.txt ，/boot/overlays/README 。前者很容易看出和树莓派启动配置有关，大概意思就是树莓派在启动是会按照这个文件里的内容进行参数配置，类似BIOS。后者是对于编辑config.txt文件的详细介绍，里面包含了一些树莓派支持的硬件的信息以及如何配置的参数。如下图（原文是英文，这里翻译了一下）

这是README开头部分，可以看到想要让树莓派启动时加载某个配置，可以在config.txt中使用“dtoverlay=”进行配置。往下浏览可以找到关于max98357a的配置参数，于是在/boot/config.txt中文末尾加上“dtoverlay=max98357a”，这里后面不跟参数，我没有接SD_MODE引脚。

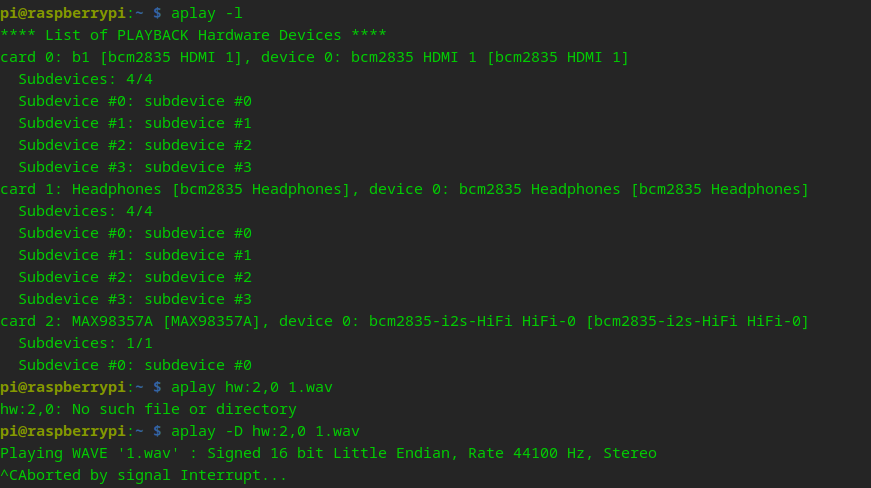

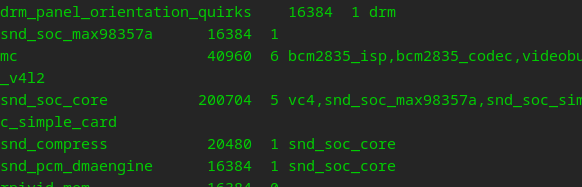

之后重启树莓派，lsmod可以看到max98357a的驱动程序已经加载了，然后aplay -l 可以看到各个声卡分配情况，使用命令aplay -D hw:2,0 1.wav测试，max98357a模块正常发声。

上面进行的配置虽然可以正常使用max98357了，但是音频还是默认输出到3.5mm耳机的，如果要通过max98357模块输出，需要用命令行调用，后续可以配置成max98357为默认输出，可以参考这篇文章https://blog.csdn.net/shufen04/article/details/49249431，我还没尝试过哈哈，后续有时间再更新。
