本文介绍了如何在Arduino平台上使用u8g2库来显示字符串、数字和中文，包括字体设置、接线配置和基本操作演示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

字体类型设置参考：【u8g2库字体问题：修改字体+中文字体支持-哔哩哔哩】

下载安装库：

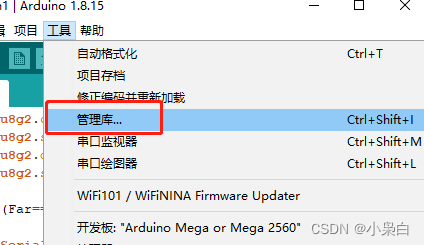

打开arduino库管理

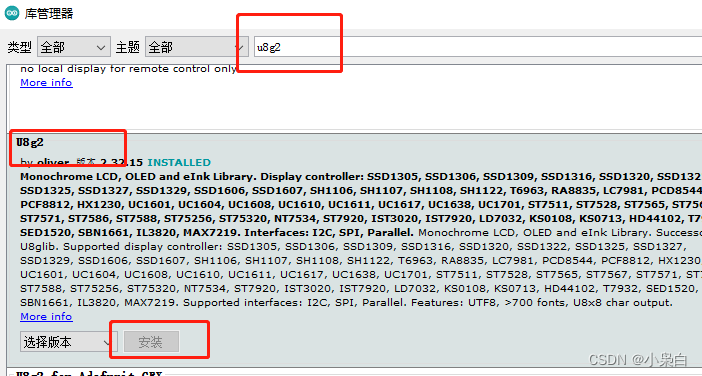

u8g2，找到u8g2，点击安装

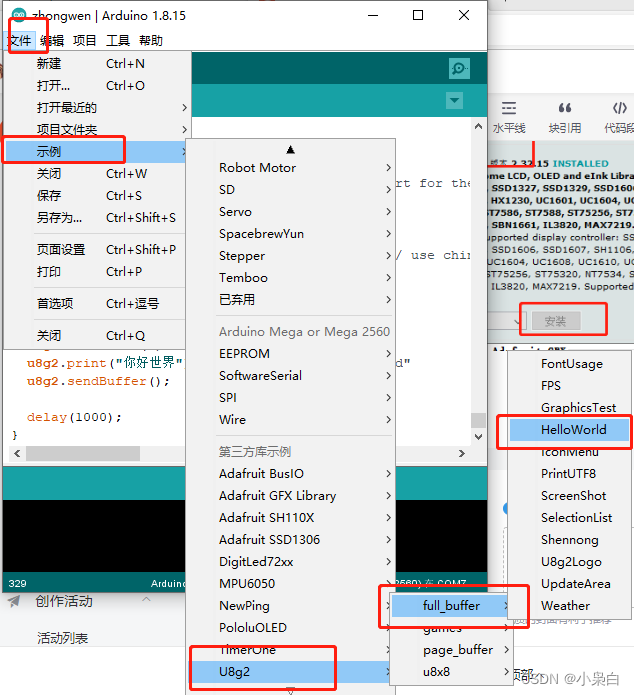

查看例程：

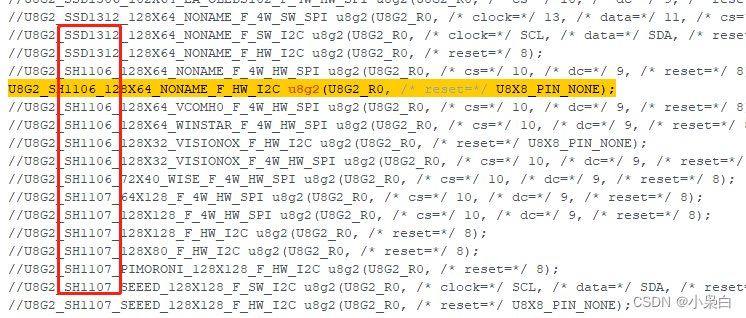

选择对应型号的驱动，将注释去掉，我用的是SH1106，这里的接线需要接默认的才可以

下面个人的例子会讲到如何设置自己的接线

个人例子：显示字符串，数字，中文。

#include <Arduino.h>
#include <U8g2lib.h>
#include <Wire.h>

U8G2_SH1106_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0,21,20,U8X8_PIN_NONE);//设置SCL，
//SDA为21 20引脚（arduino mega2560）
//U8G2_SH1106_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0,U8X8_PIN_NONE);//arduino UNO板使用这句，接线接板子右上角的SDA SCL

void setup(void) {
  u8g2.begin();
  u8g2.enableUTF8Print();//显示中文时需要写此句，否则不需要
}

void loop(void) {
  //显示字符串
  u8g2.clearBuffer(); //清除缓冲区
  u8g2.setFont(u8g2_font_6x13_tf); //设置字体类型，更改字体大小请参考
  //【u8g2库字体问题：修改字体+中文字体支持-哔哩哔哩】 https://b23.tv/cEVYCvb
  u8g2.drawStr(0,10,"Hello World!");//方式1，在坐标0 10 处显示字符串
  u8g2.setCursor(0, 40);//方式2，设置光标到达0 40位置
  u8g2.print("Hello World!");//在光标处打印字符串
  u8g2.sendBuffer(); //显示缓冲区的内容
  delay(1000);

  //显示整形、浮点型
  int int_num=15;//要显示的整形变量
  float float_num=15.156;//要显示的浮点型变量，只能显示小数点后2位，四舍五入原则
  u8g2.clearBuffer(); //清除缓冲区
  u8g2.setFont(u8g2_font_6x13_tf); //设置字体类型，更改字体大小请参考
  //【u8g2库字体问题：修改字体+中文字体支持-哔哩哔哩】 https://b23.tv/cEVYCvb
  u8g2.setCursor(0, 10);//设置光标到达0 10位置
  u8g2.print(int_num);//打印数字
  u8g2.setCursor(0, 40);//设置光标到达0 40位置
  u8g2.print(float_num);//打印数字
  u8g2.sendBuffer();//显示缓冲区的内容
  delay(1000);

  //显示中文
  u8g2.clearBuffer(); //清除缓冲区
  u8g2.setFont(u8g2_font_unifont_t_chinese2);//设置字体类型，更改字体大小请参考
  //【u8g2库字体问题：修改字体+中文字体支持-哔哩哔哩】 https://b23.tv/cEVYCvb
  u8g2.setFontDirection(0);//设置字体方向
  u8g2.setCursor(0, 15);//设置光标到达0 15位置
  u8g2.print("Hello World!");//打印字符
  u8g2.setCursor(0, 40);//设置光标到达0 40位置
  u8g2.print("你好世界");    //显示中文
  u8g2.sendBuffer();//显示缓冲区的内容
  delay(1000);
}

提示：多看GitHub的介绍文件wiki
