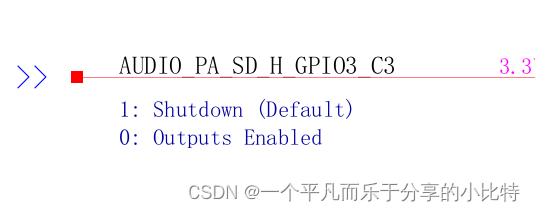

1.原理图

先将模式切换成输出模式，默认是高电平静音模式

gpioset 3 19=0

或者

echo "out" > /sys/class/gpio/gpio115/direction
echo 0 > /sys/class/gpio/gpio115/value

当听到喇叭发出“砰”的一声就说明可以了

2.tingalsa工具使用

因为Android11集成的声卡设置和linux下不同，所以命令不同

Android使用的是toybox下的tinyalsa工具

使用方法可参考如何查看声卡、pcm设备以及tinyplay、tinymix、tinycap的使用-CSDN博客

设备树加入use-ext-amplifier后可支持外部扬声器播放音乐

设置输出方式为耳机输出（HP）

tinymix 0 HP

播放音乐

tinyplay ./music.wav

设置输出方式为扬声器输出（SPK）

tinymix 0 SPK

同样可以输出

设备树加入use-ext-amplifier后可支持外部扬声器播放音乐

[外链图片转存中…(img-5Qx4XtZu-1713693215135)]

设置输出方式为耳机输出（HP）

tinymix 0 HP

[外链图片转存中…(img-PBPFBSXy-1713693215135)]

播放音乐

tinyplay ./music.wav

设置输出方式为扬声器输出（SPK）

tinymix 0 SPK

同样可以输出

3.样例演示：

RK3568声卡测试
