谐振变换器简介

导读

本文对谐振变换器做一些简要的基础性介绍。
内容取自https://www.youtube.com/watch?v=kpOOv00Y6aU，留作笔记进行查阅。

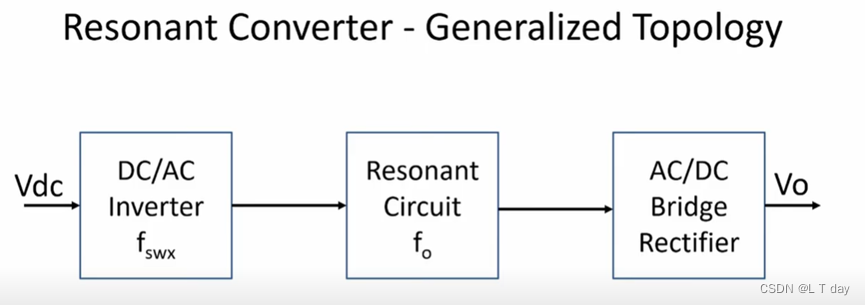

1. 谐振变换器的基本架构

其中fswx是DC-AC部分的输出交流电压的频率（或者说是DCAC部分的开关频率）；f0是resonant circuit电路部分的振荡频率resonant frequency。 f0≈fswx。我们可以通过控制fswx来控制resonant circuit的输出电压。

2. LC、LLC变换器的原理图

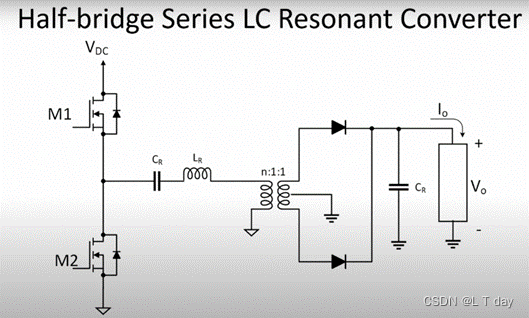

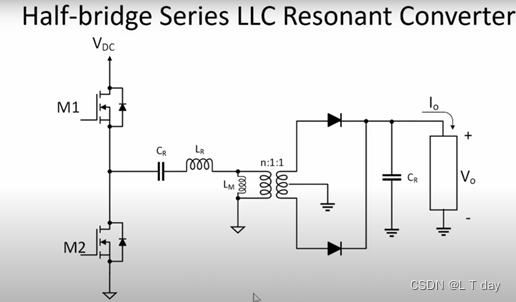

谐振LC和LLC变换器的基本原理图如下所示：


LC和LLC基本相同，只是LLC的变压器部分多了一个模拟励磁回路的LM部分，但是LM并不是孤立的，它是变压器设计的一部分。

3. 等效负载Re

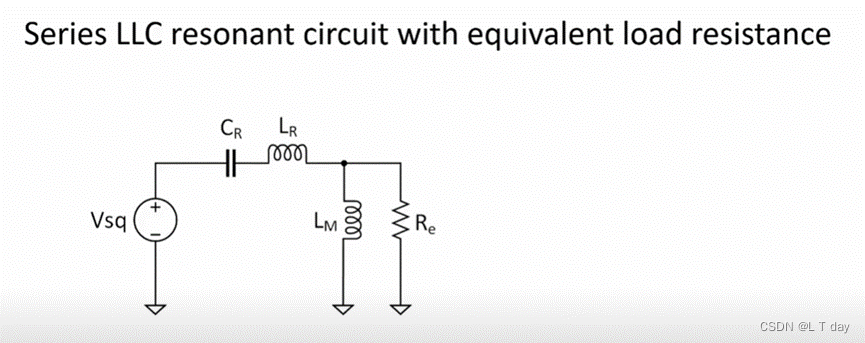

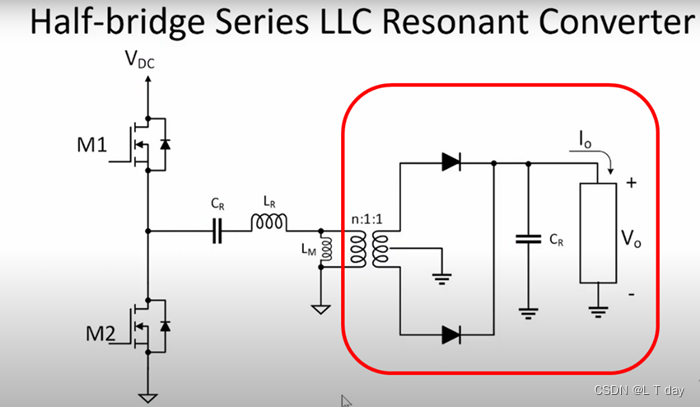

为了分析的方便，通常将如图所示的后半部分等效成一个电阻Re。折算到变压器原边的等效电阻Re的表达式如下所示：

Hint： 简要的推导过程。变压器原边电压为正负幅值分别为 ±VDC/2 的方波，原边电流为始终大于零的正弦半波。LLC以及LC电路折算到原边的等效电阻都为：

4. 实现软开关的原因

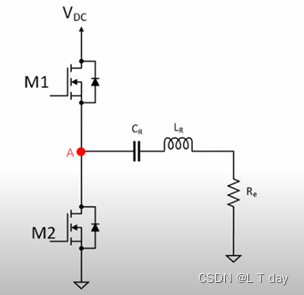

以LC谐振电路为例子：

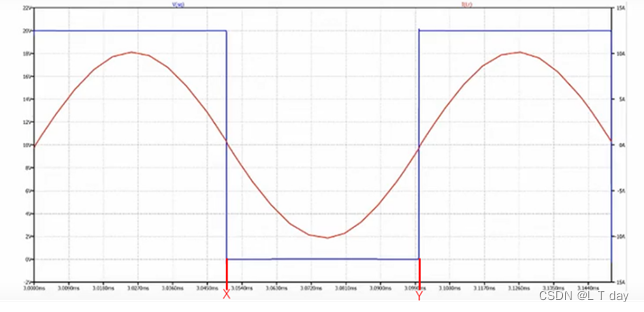

其中蓝色曲线代表的是A点的输出电压（由半桥电路产生的方波）。红色曲线指的是流经负载的电流，它是正弦波。当M1闭合而M2关断时，A点输出高电平；当M1关断而M2闭合时，A点输出零低电平。

当快达到时间点X时，负载电流接近于0。这个时候我们关断M1，由于负载电流很小，基本上接近于零电流关断条件（near zero current switching condition）。M1关断时，由于电流方向保持不变，于是电流会通过M2的体二极管构成回路，那么M2漏极-源极两端电压为体二极管压降（0.5V~0.7V），接近于零，这个时候再闭合M2，M2接近于零电压开通条件（near zero voltage switching condition）。

当快达到时间点Y时，负载电流同样接近于0。这个时候我们关断M2，由于负载电流很小，基本上接近于零电流关断条件（near zero current switching condition）。M2关断时，由于电流方向保持不变，于是电流会通过M1的体二极管构成回路，那么M1漏极-源极两端电压为体二极管压降（0.5V~0.7V），接近于零，这个时候再闭合M1，M1接近于零电压开通条件（near zero voltage switching condition）。

5. 开关频率fswx对输入阻抗的影响

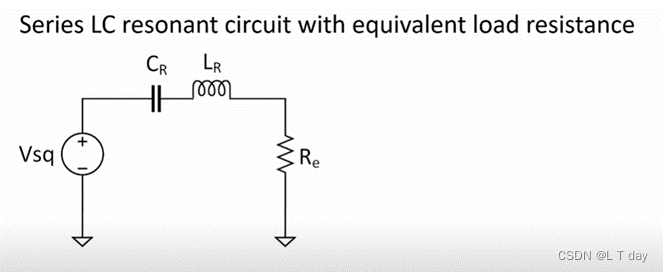

以LC谐振电路为例子，我们将前级电路等效成一个电源，后级电路等效成一个负载Re。那么此电路的输入阻抗为：

令输入阻抗虚部为零即可得到谐振频率：

这里我们定义一个无量纲的数，归一化频率fn：

注意到对于RLC串联电路，它的带宽为：

品质因数为：

于是我们可以将输入阻抗进一步表示为：

当 fswx>f0，即 fn>1 时，fn-1/fn>0，输入阻抗虚部为正，表明对电源来说负载是感性的（inductive load），电流滞后于电压，这表明我们切换MOSFET时（高低电平转换时），负载电流稍稍大于零，仍为正值。根据上面软开关的条件我们可以知道这正是我们需要的工作状态，我们通常令谐振电路工作于这个条件。
当 fswx<f0，即 fn<1 时，fn-1/fn<0，输入阻抗虚部为负，表明对电源来说负载是容性的（capacitive load），电流超前于电压，这表明我们切换MOSFET时（高低电平转换时），负载电流稍稍小于零，为正值。这个时候就不能进行ZVS零电压开通了。
当 fswx=f0，即 fn=1 时，fn-1/fn=0，输入阻抗虚部为零，一个MOSFET正好处于ZCS的条件，但是不能保证另一个管子处于ZVS。

电压增益曲线

对于LC谐振电路，输入输出电压关系如下所示：

取模可得电压增益：

这里Vo为折算到变压器原边的电压值，折算到副边需要除以变压器匝数n。

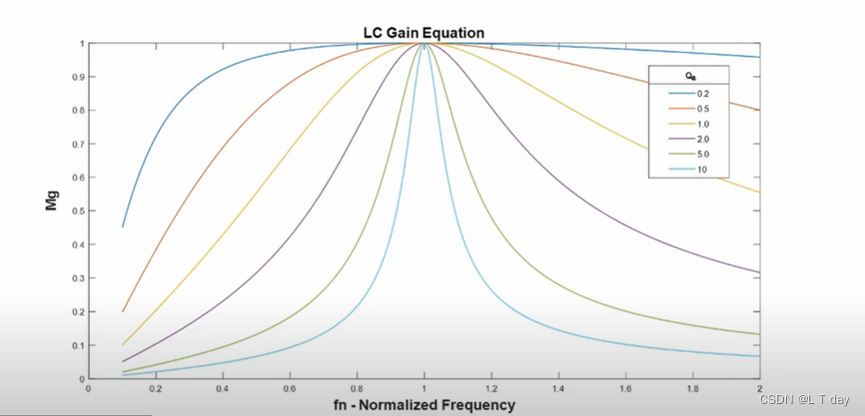

于是我们可以得到电压增益Vo/Vi与负载（Qe）和工作频率（fn）的关系曲线如下所示：

而对于LLC电路而言：

这里Vo为折算到变压器原边的电压值，折算到副边需要除以变压器匝数n。
于是电压增益曲线如下所示：
