Camera sersor 数据传输--DVP、SPI及MIPI

本文介绍了Camera sersor 三种常用的数据传输方式–DVP、SPI及MIPI

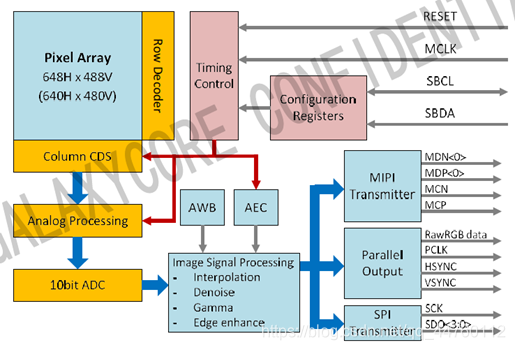

GC0310 SENSOR结构示意图

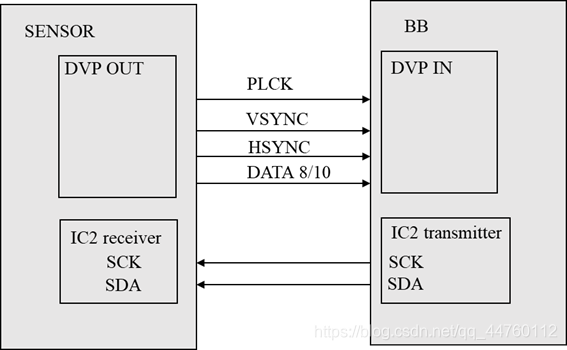

（一）并行数据传输DVP

控制部分：PWDN（电源控制）、 RST（复位）、MCLK由BB提供主时钟、
I2C 总线（I2C_CLK、I2C_SDA，控制sensor寄存器）
供电部分（两路供电）：AVDD（2.7~3.0V）、IOVDD（1.7 ~3.0V）
DVP 输出部分：Vsync（帧同步信号）、Hsync（行同步信号）、PCLK（像素时钟）、data数据线（8位或者10位）–传输的原始的RGB数据

Vsync（帧同步信号）和Hsync（行同步信号）时序图
图中：帧头标识、帧尾标识（分别由vsync上升下降沿生成）
行头标识、行尾标识（分别由hsync上升下降沿生成）

PCLK：是像素点同步时钟信号,每个PCLK对应一个像素点；
VSYNC：是场同步信号。以高电平有效为例，VSYNC置高直到被拉低，这个区段所输出的所有影像数据组成一个frame；
HSYNC：是行同步信号。告诉接收端：“HSYNC”有效时段内接收端接收到的所有的信号输出属同一行；
并口传输的是CMOS电平信号，只支持并口DVP的sensor属于较低端老旧产品，新型的sensor一般都支持更快速的SPI或MIPI传输

二）并行数据传输SPI

带帧头包模式有1bit，2bit，4bit的接收格式：
1bit
Data0 7 6 5 4 3 2 1 0
2bit
Data0 7 5 3 1
Data1 6 4 2 0
4bit
Data0 7 3
Data1 6 2
Data2 5 1
Data3 4 0
一帧数据包的组成：

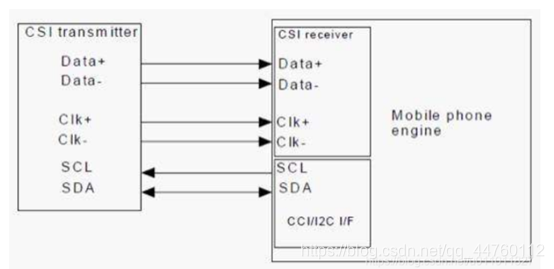

三）串行数据传输MIPI

MIPI是MIPI联盟发起的为移动应用处理器制定的开放标准，而MIPI-CSI-2协议是MIPI联盟协议的子协议，专门针对摄像头芯片的接口而设计，由于其高速，低功耗的特点，应用很广泛，TI、samsung、高通等平台都配备MIPI接口

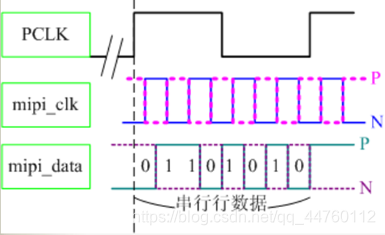

数据传输时序图：

一帧数据包的组成：

SYNC BYTE：用来同步数据开始
DATA TYPE：传输的数据包格式的
WC： 1行的字节数
ECC: SYNC BYTE和 DATA TYPE校验
DATA: 图像数据
CSC: 数据传输校验
