SCADA系统设计与开发步骤

SCADA系统的设计与开发要比一般的PLC控制系统要复杂许多。SCADA系统的设计与开发主要包括3个部分的内容：上位机系统设计与开发、下位机系统设计与开发、通信网络的设计与开发。SCADA系统的设计与开发具体内容会随系统规模、被控对象、控制方式等不同而有所差异，但系统设计与开发的基本内容和主要步骤大致相同。一个完整的SCADA系统设计与开发步骤，如图

SCADA系统需求分析与总体设计

在进行设计前，首先要深入了解生产过程的工艺流程、特点；主要的检测点与控制点及它们的分布情况；明确控制对象所需要实现的动作与功能；确定控制方案；了解业主对监控系统是否有特殊的要求；了解用户对系统安全性与可靠性的需要；了解用户的使用和操作要求；了解用户的投资概算等。

在了解这些基本信息后，就可以开始总体设计。首先要统计系统中所有的I/O点，包括模拟量输入、模拟量输出、数字量输入、数字量输出等，确定这些点的监控要求，如控制、记录、报警等，

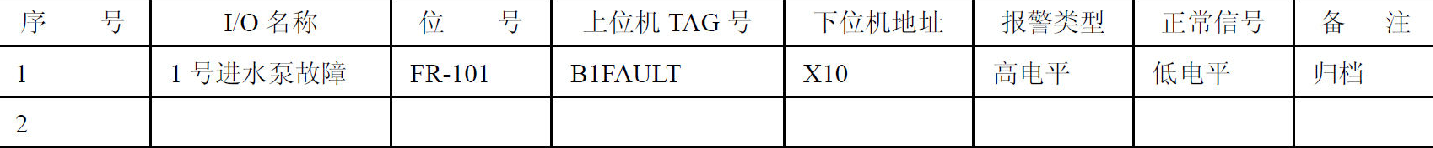

表给出了模拟量输入信号列表数字量输入信号列表。在此基础上，根据监控点的分布情况确定SCADA系统的拓扑结构，主要包括上位机的数量和分布、下位机的数量和分布、网络与通信设备等。在SCADA系统中，拓扑结构很关键，一个好的拓扑结构可以确保系统的监控功能被合理分配，网络负荷均匀，有利
