双层嵌线和线径的替代方案

电机只有三种嵌线方式

1.单层嵌线

2.双层嵌线

3.单双层嵌线

 前面说的都是单层嵌线，下面介绍双层嵌线！

双层嵌线一般线径都比较粗！

线径只有几种规格的，大线径可用几根小线径替代！

满足的原则：大线径A的横截面积 = 小线径B的横截面积+小线径C的横截面积

总之横截面积要大致相等！

例如 ：0.9mm线径  ≈  0.47mm  + 0.77mm 线径

                                 ≈     0.51mm+0.74mm

                                 ≈    0.53mm+0.72mm

                                 ≈    0.55mm+0.72mm

                                 ≈    0.57mm+0.69mm

双层嵌线的步骤

下面我们绕制的是12组线圈，每组线圈3把线 ，跨距为9

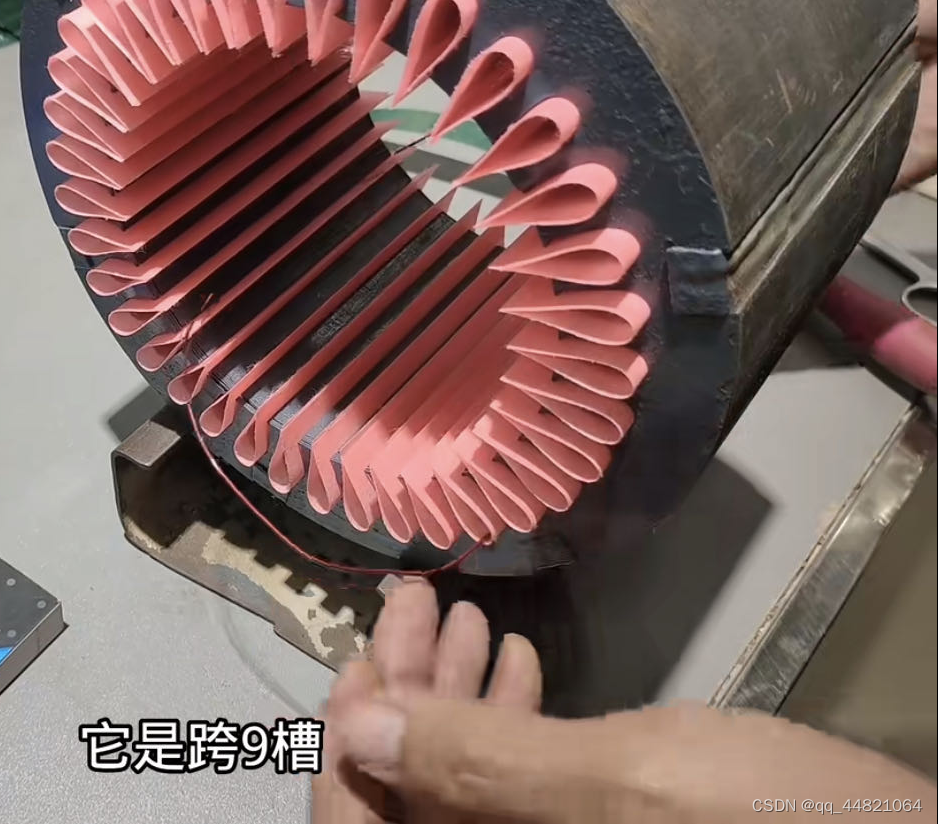

量跨距

绕线圈

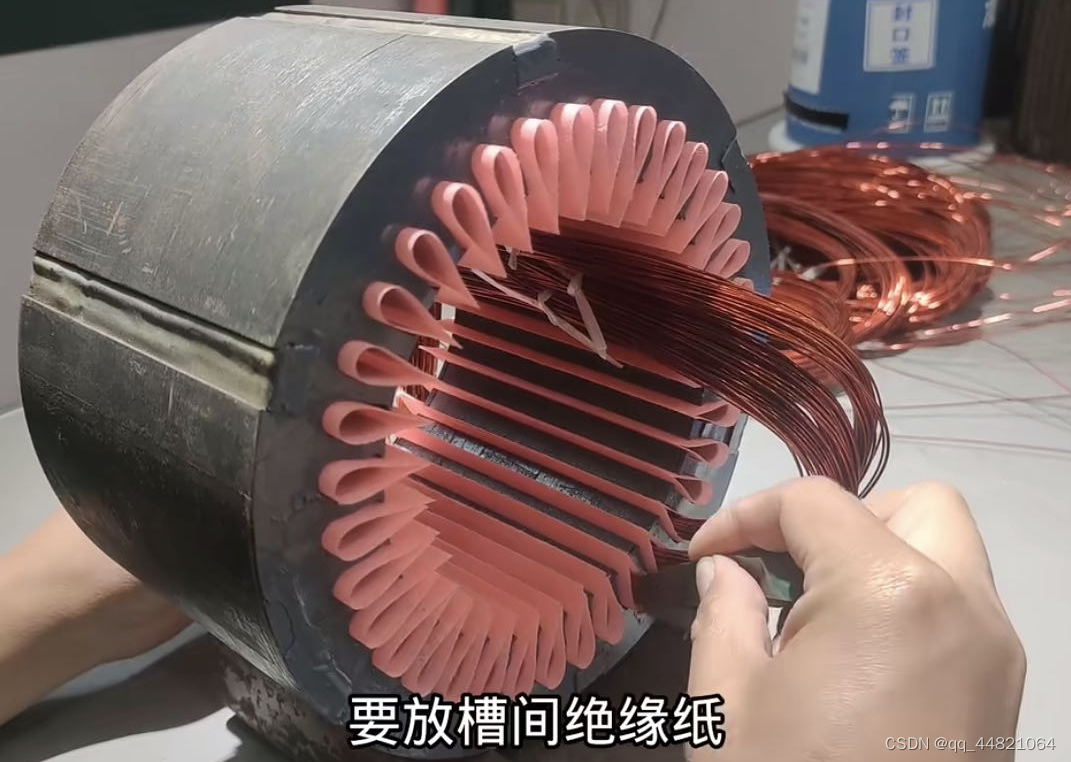

放线圈 ，放中间绝缘纸

放中间绝缘纸的目的是，够跨距后，另一组线圈会放到这个线圈的上面，起到隔绝的作用！

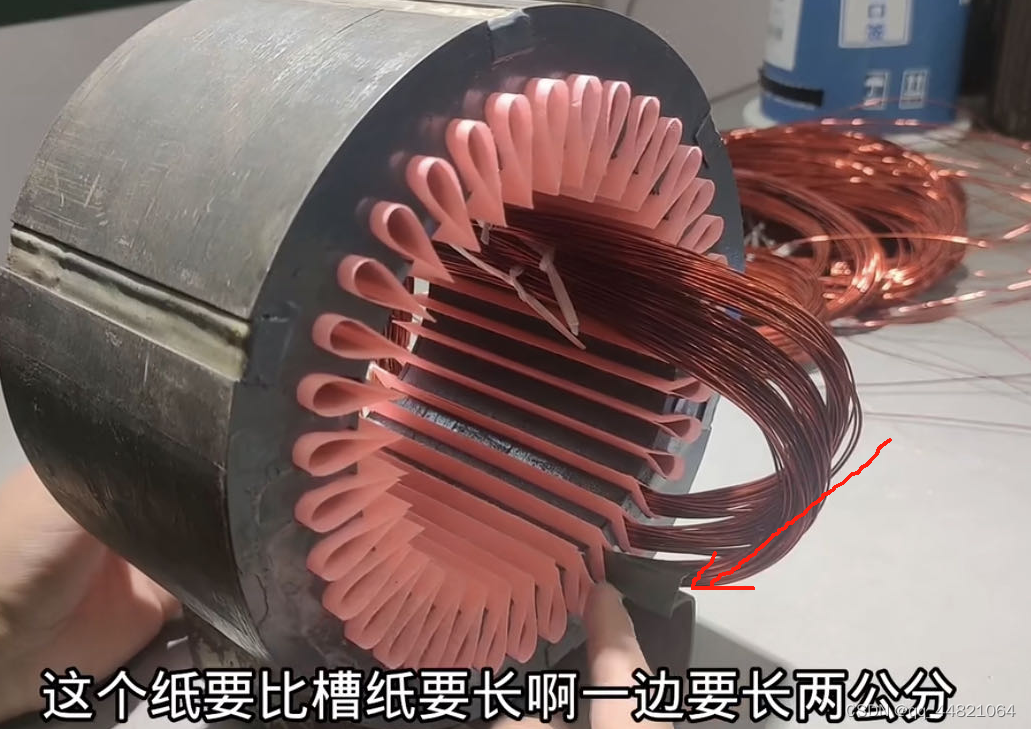

注意中间绝缘纸的长度 要多出一到两公分（如下图所示）

双层嵌线 遵循不空槽，紧挨槽的原理！

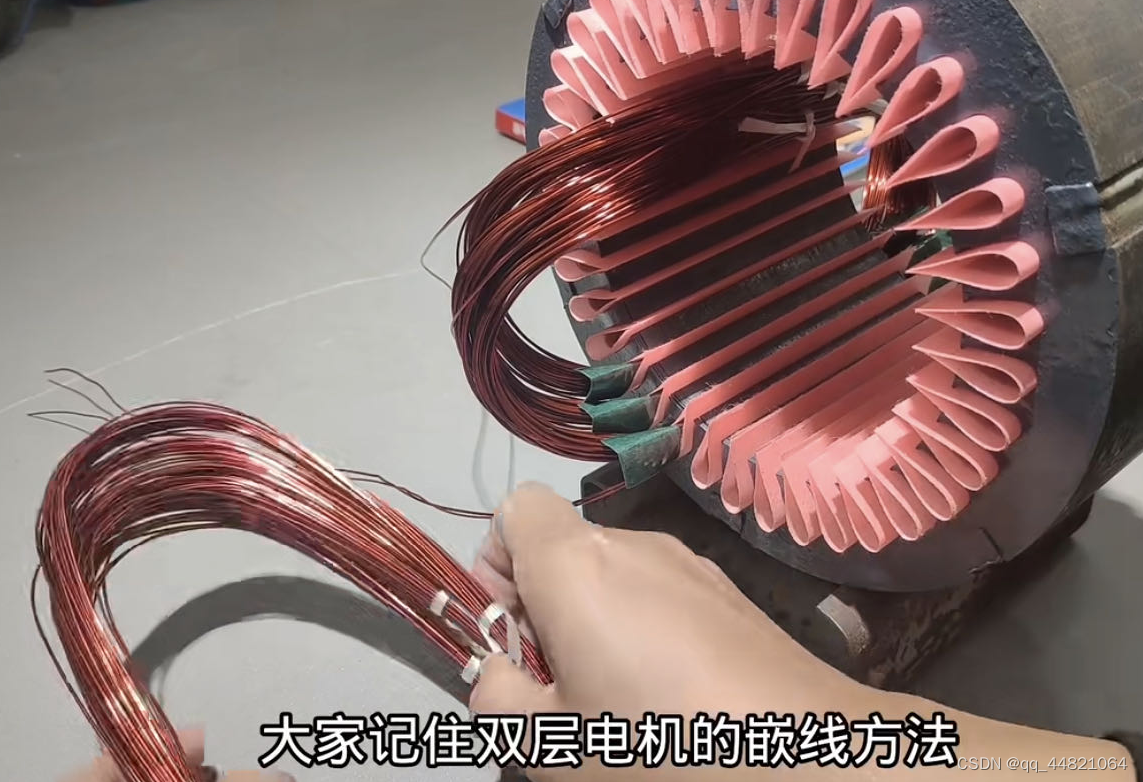

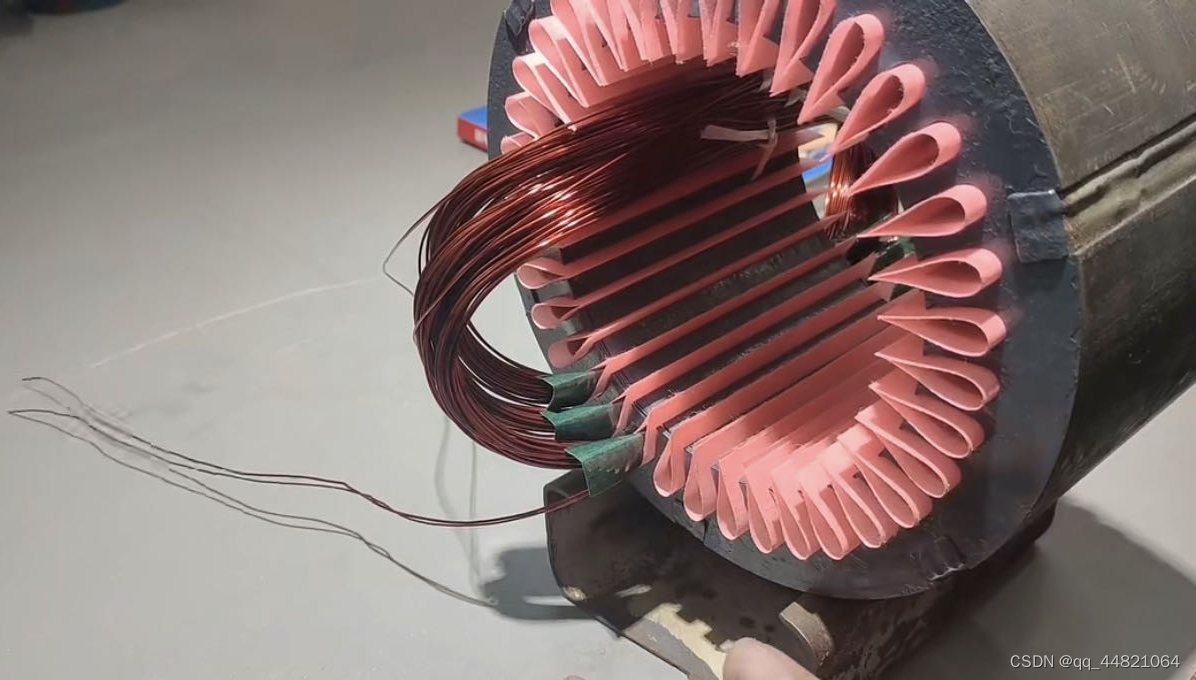

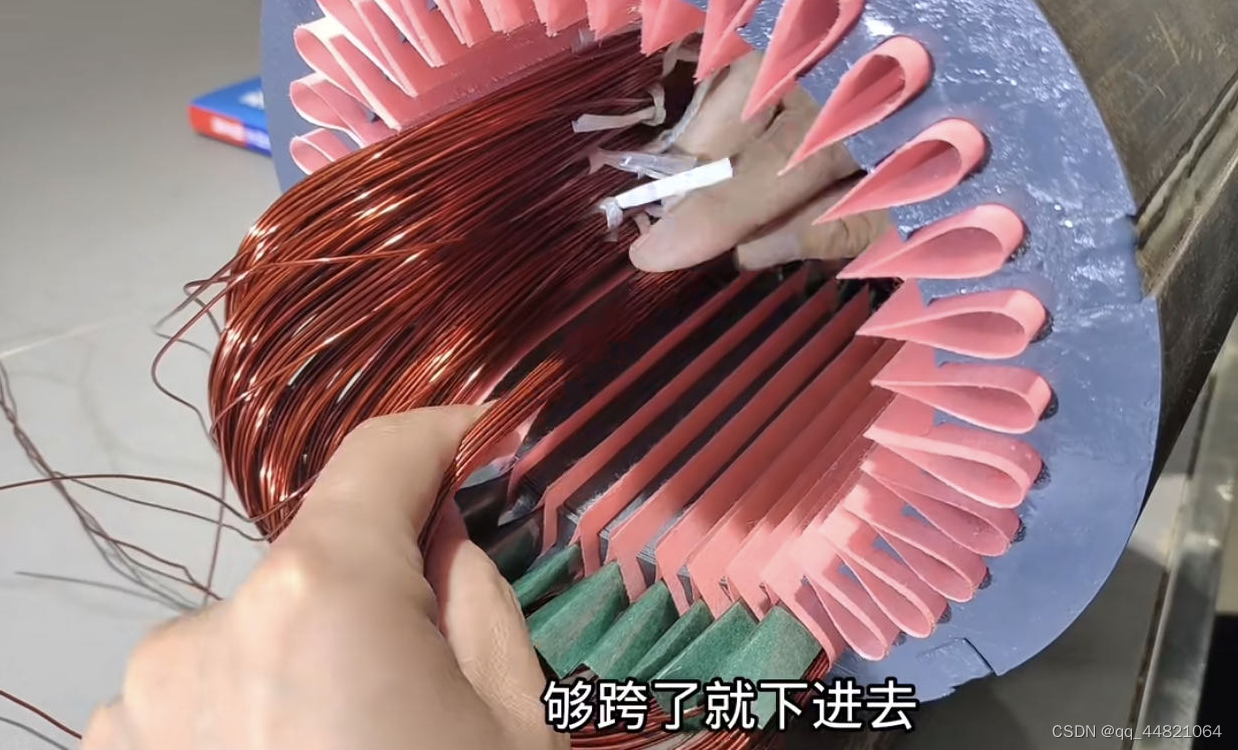

下完一组线圈的3把线后，下另一组线圈的三把线，紧挨着前面的线下。等到够跨距9后，把线圈放到最开始的线圈上面！以此类推！

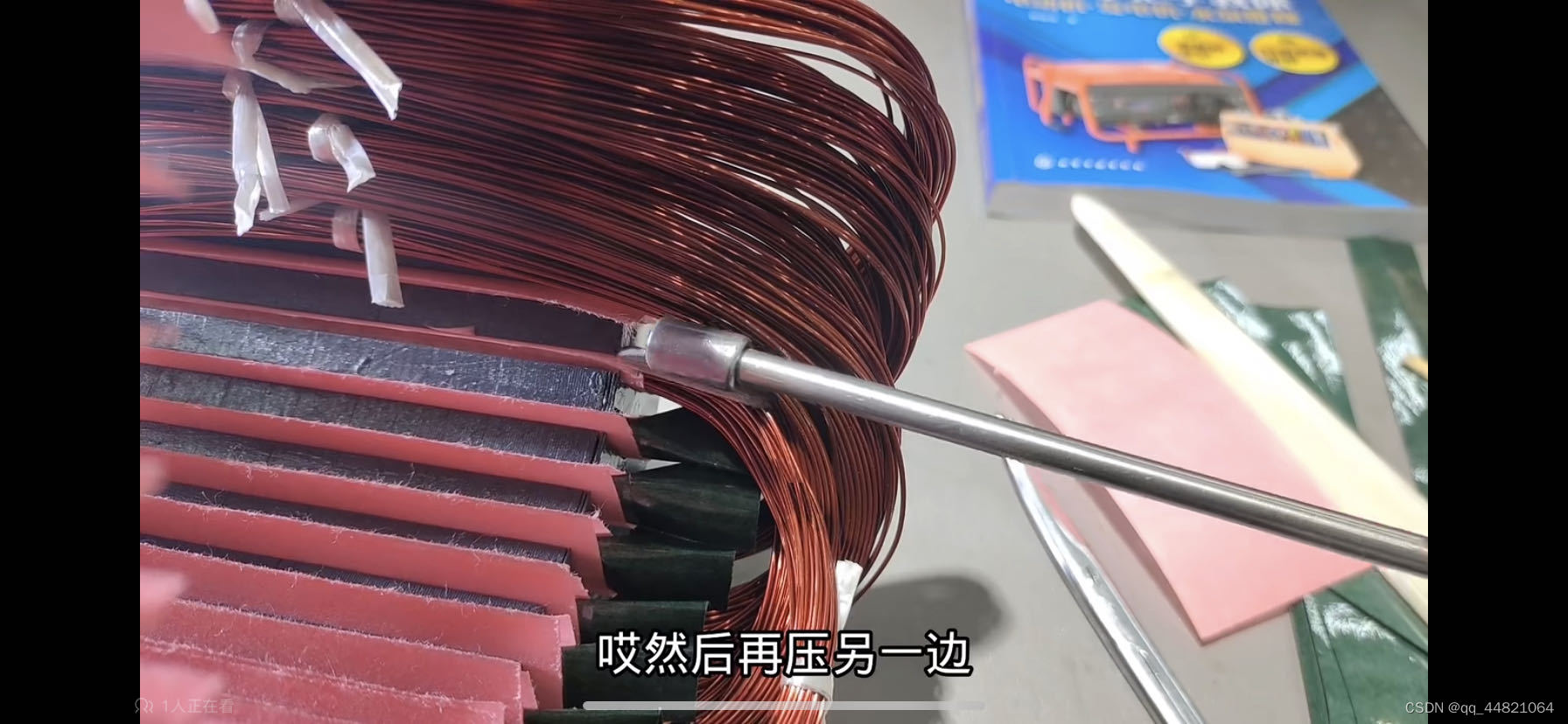

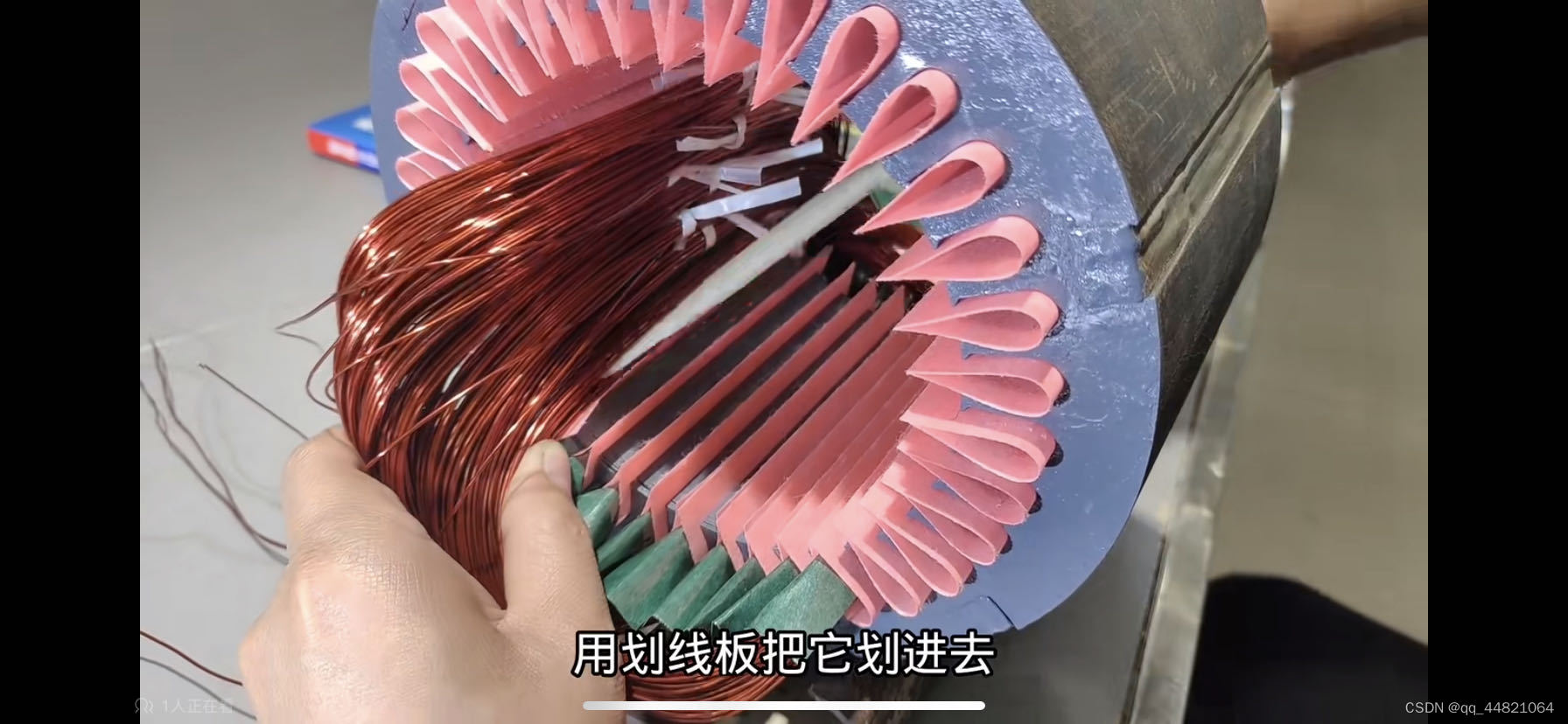

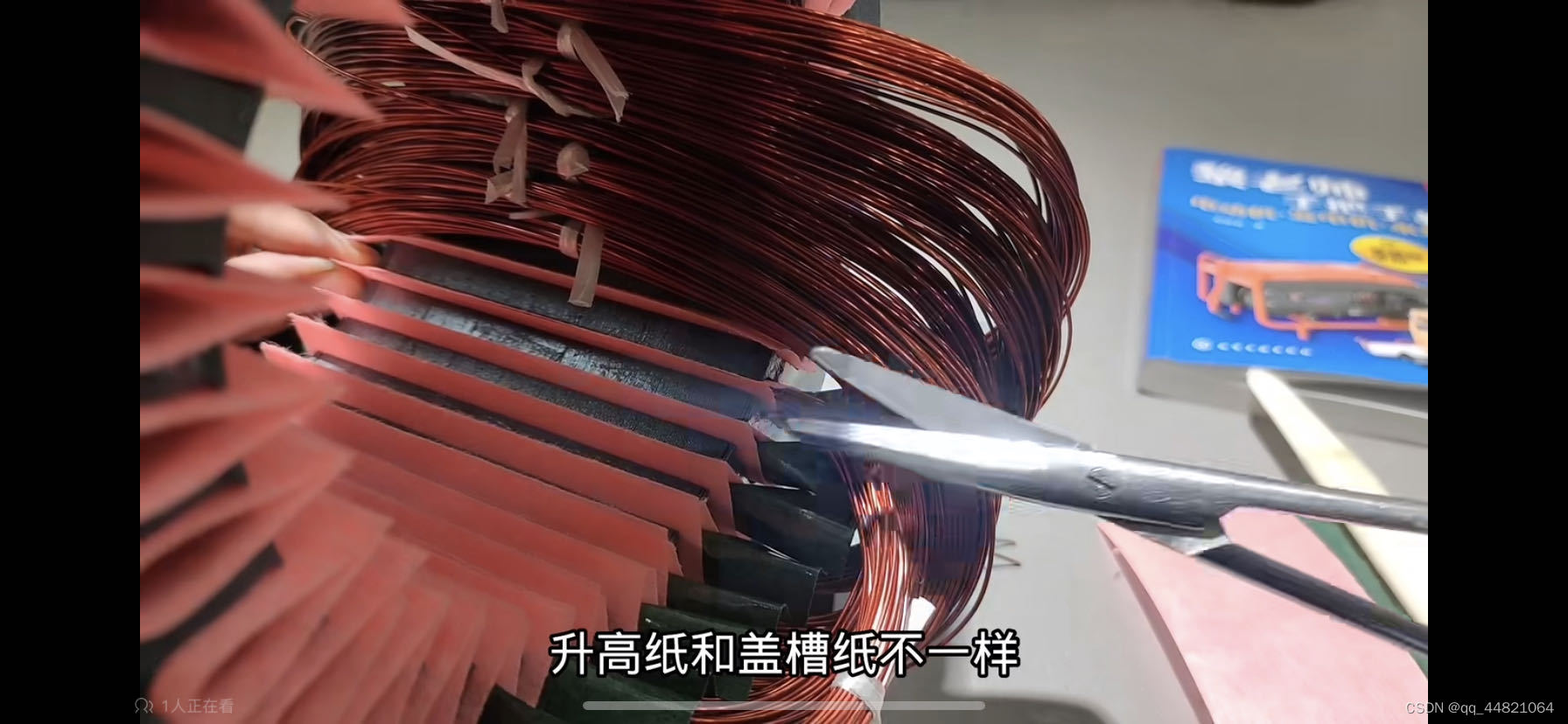

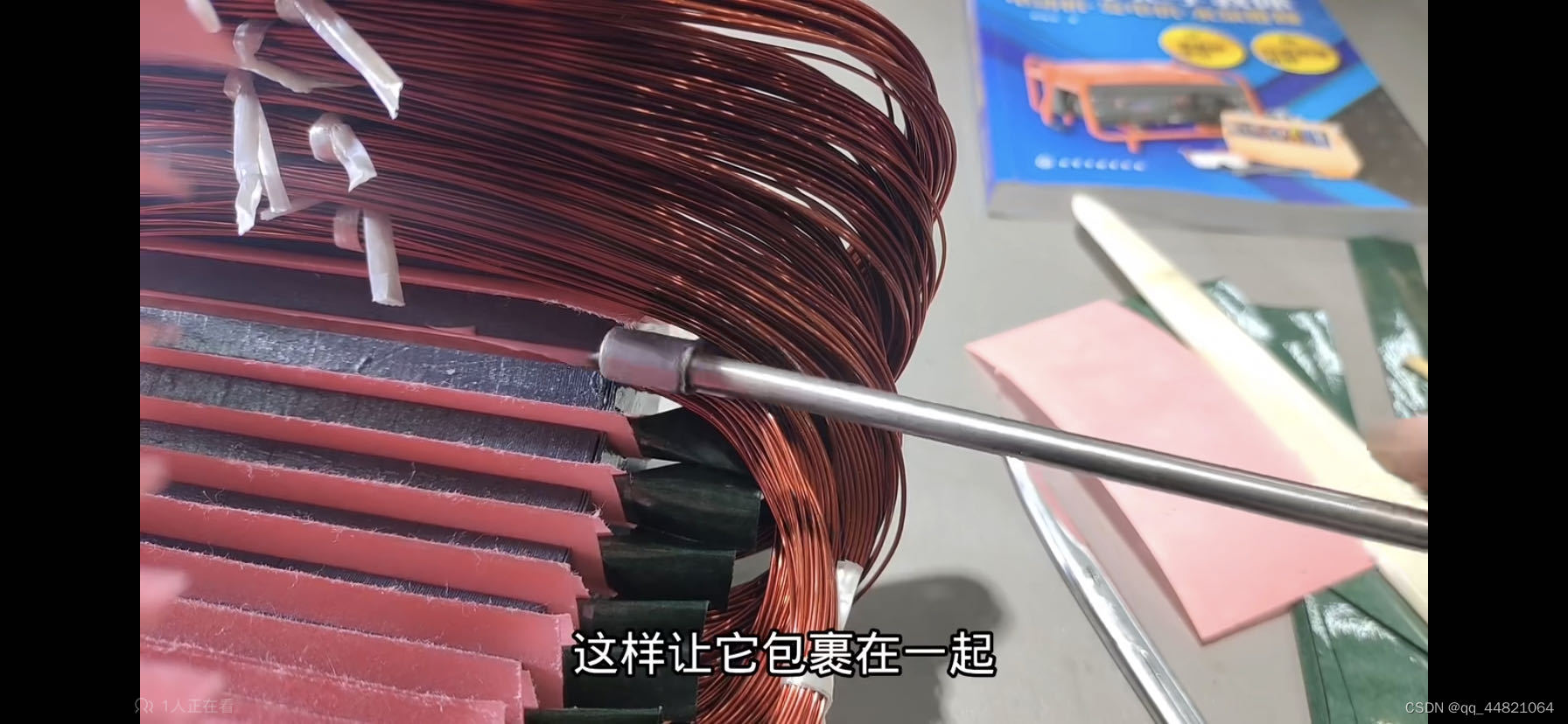

用划线板把线圈划进去，上部多于的盖槽纸用剪刀剪掉，然后用压板，让内部的纸包裹线圈

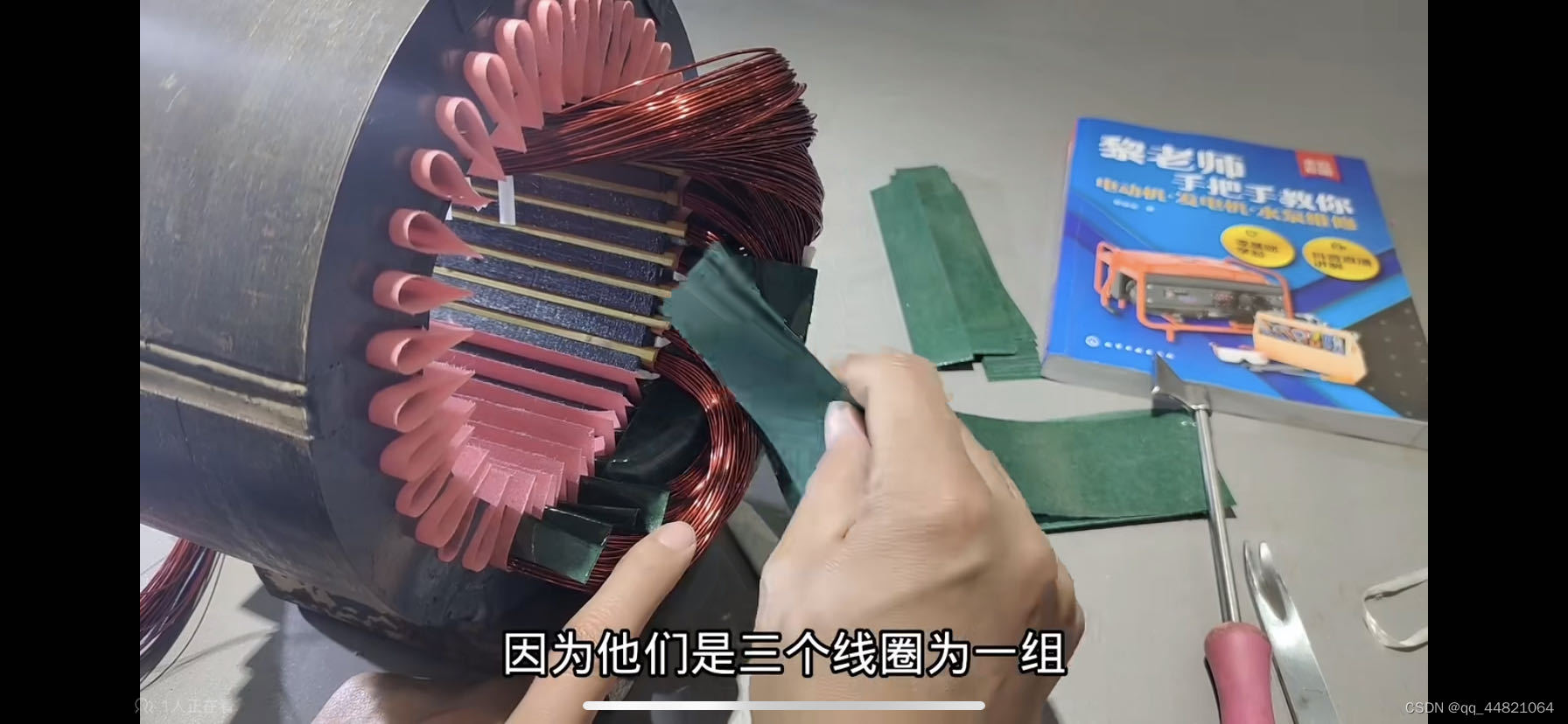

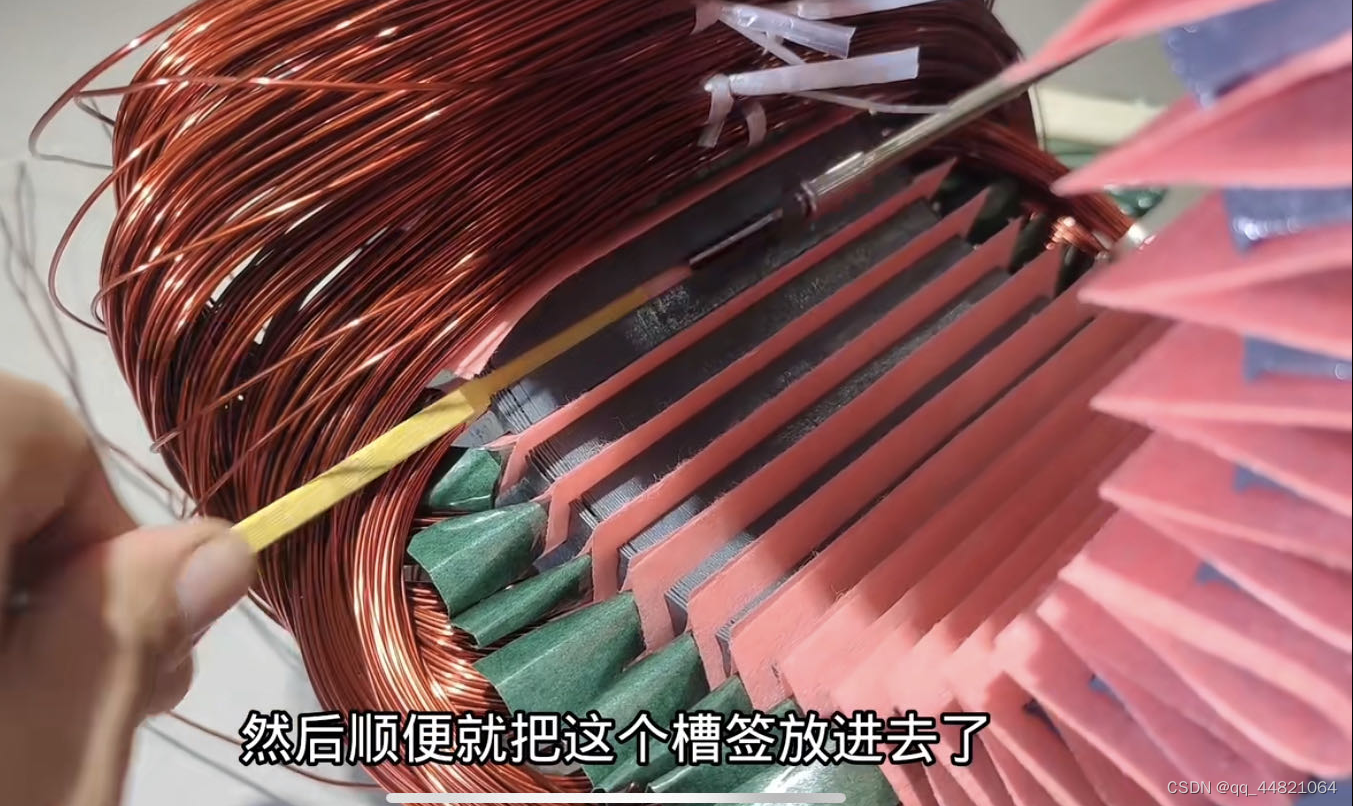

最后放入竹签!  每三个线圈之间还要放隔相纸！

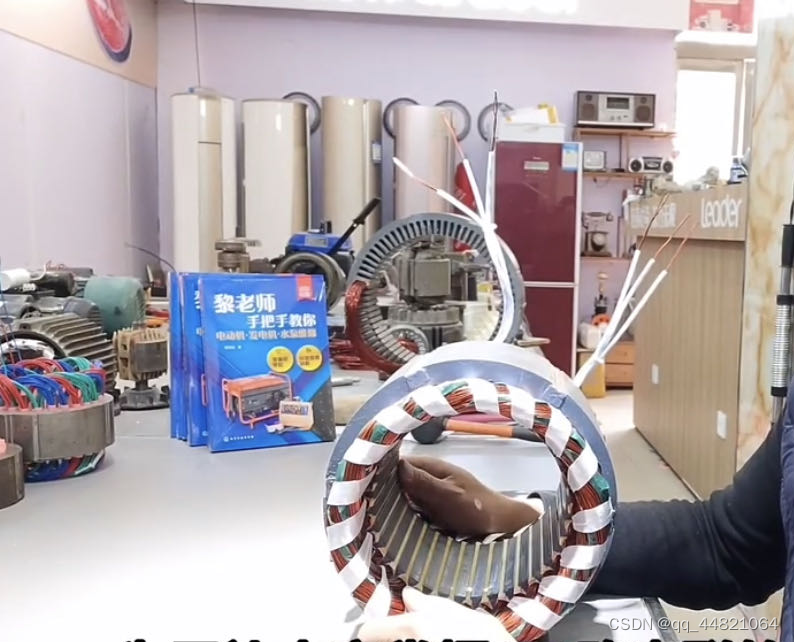

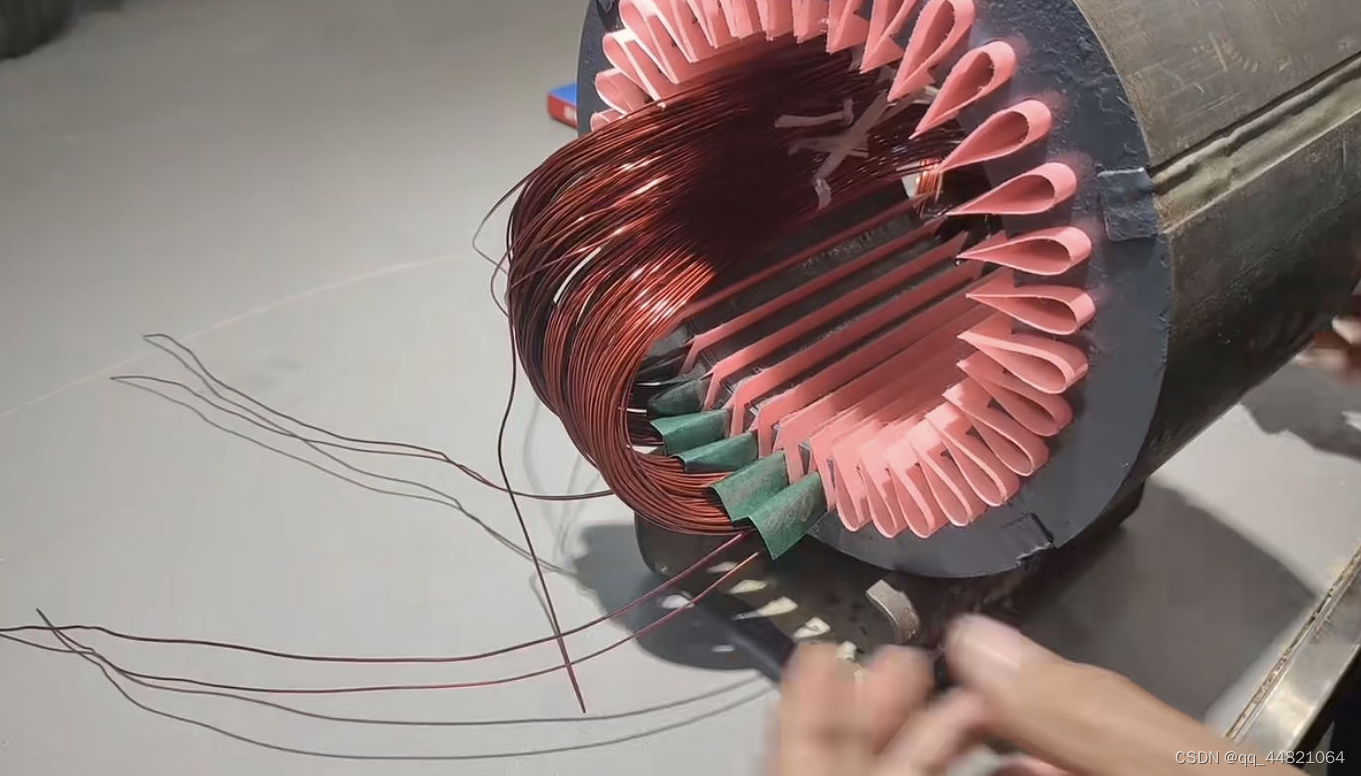

最后成品！
