单相四极电机的绕线

单相4极电机的参数

36槽  4极单相电机,需8组线圈!

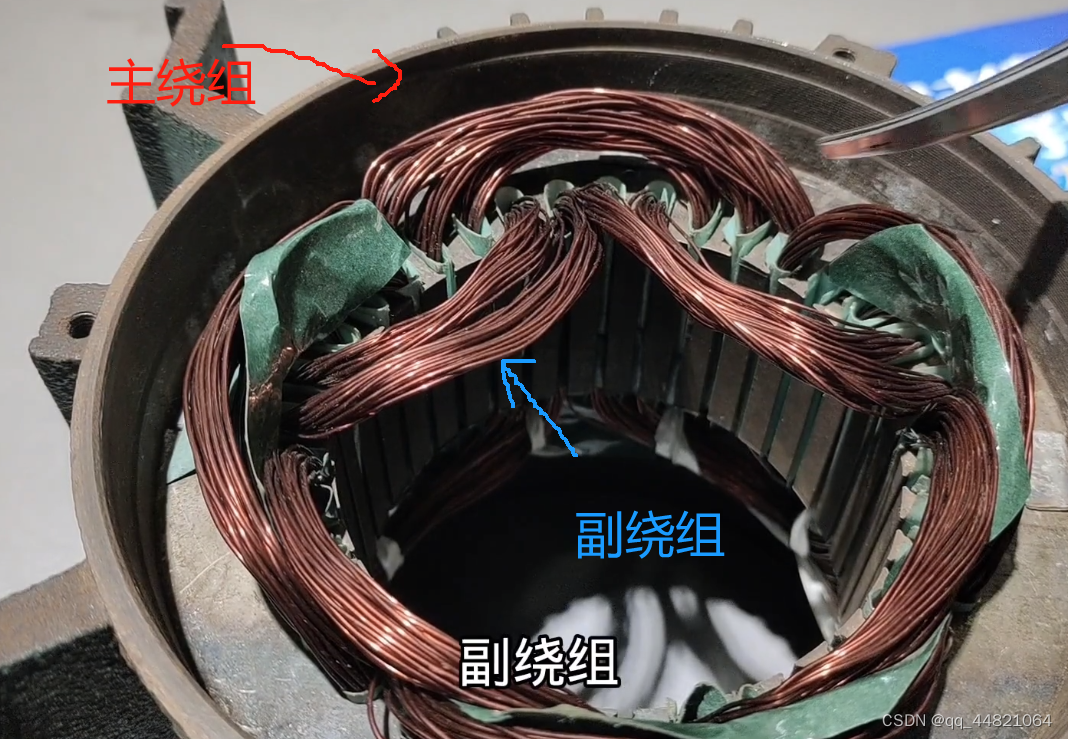

下图,主副绕组都是同心式!主绕组一组线圈 3把线,最小跨距为6

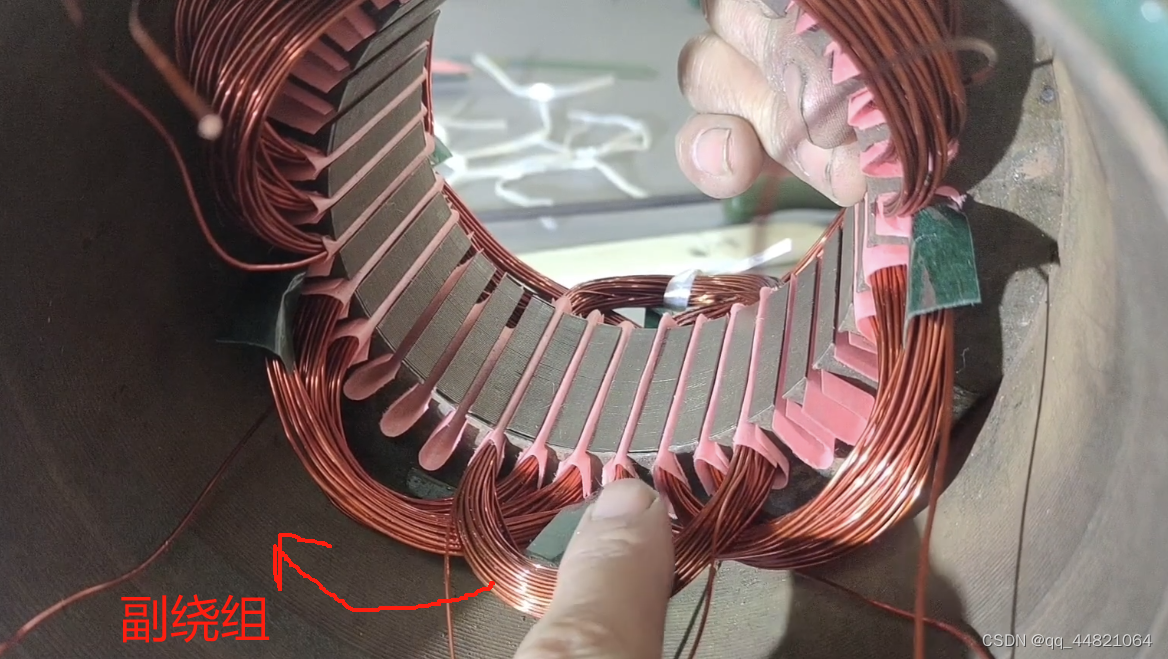

                                               副绕组一组线圈2把线 ,最小跨距为7

                                               匝数自己数

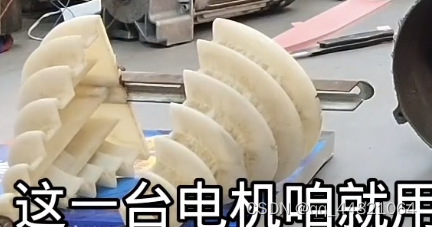

这是一个36槽的电机,所以选用的绕组模型 选个中号的就差不多呢!

接下来开始比线圈模型!

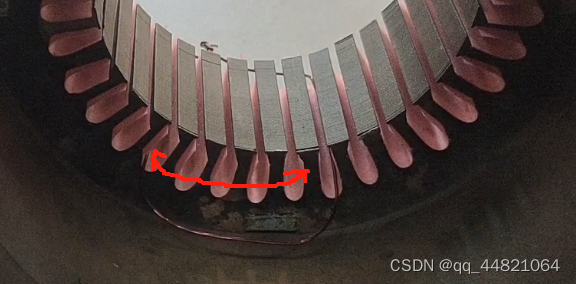

量一个1跨6的线圈模型出来!

比完模型然后绕线...........略过!

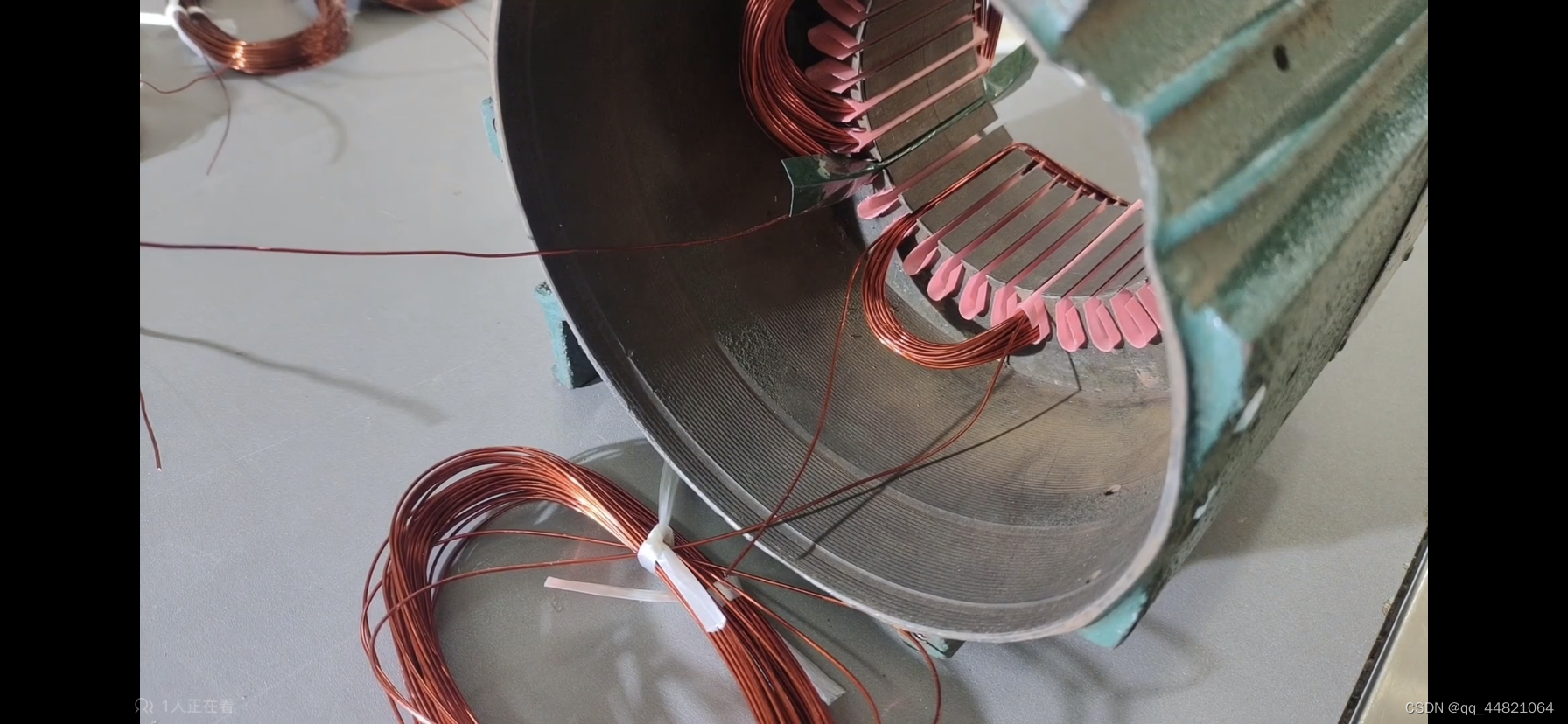

 开始下线

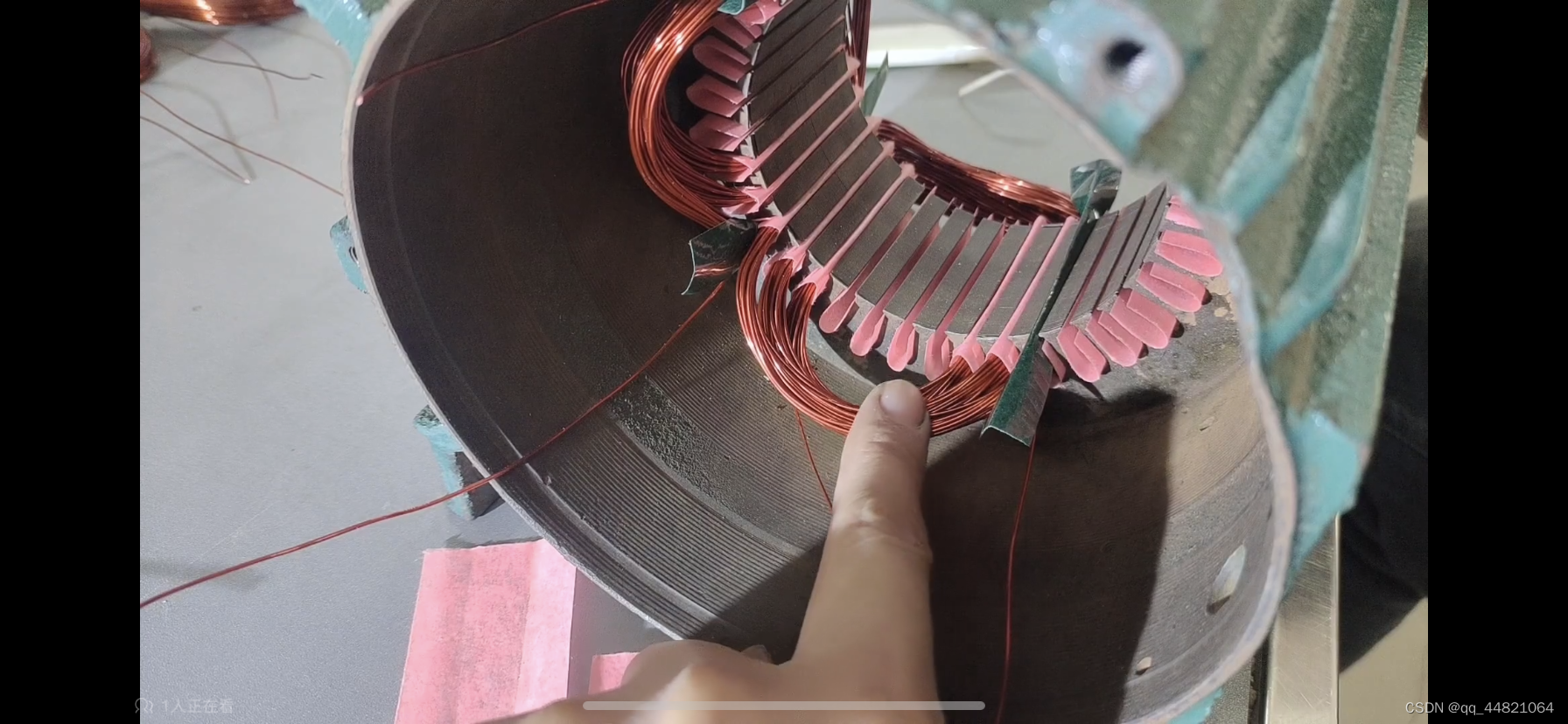

下主绕组

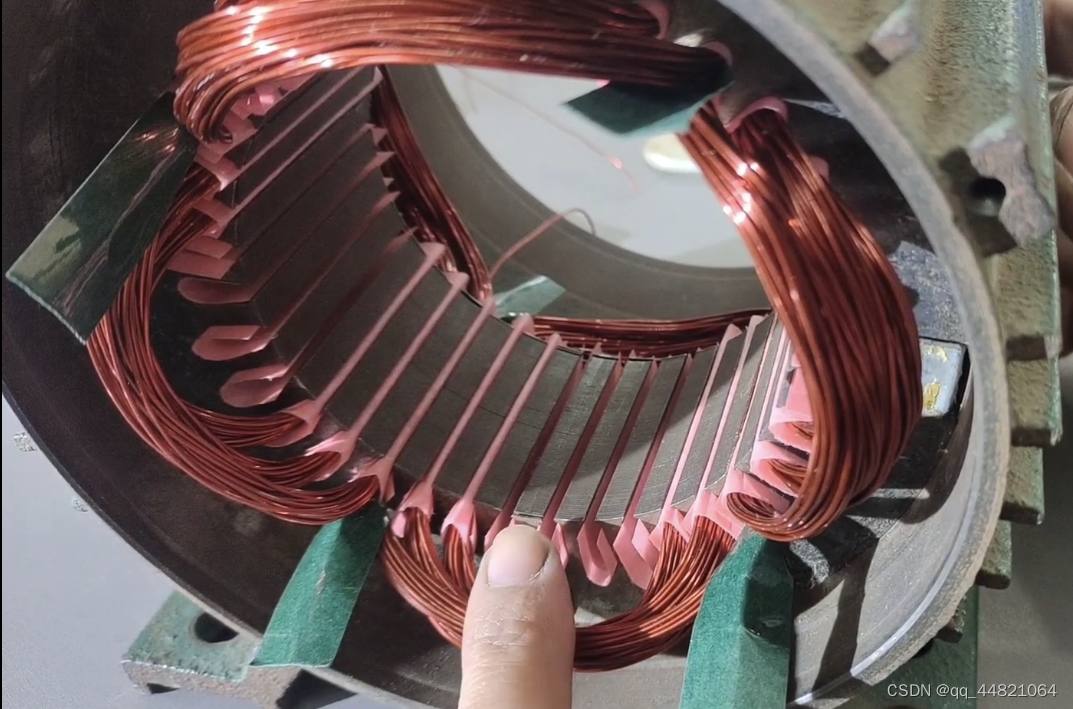

主绕组下完

开始下副绕组!

副绕组也全部下完!

开始接线

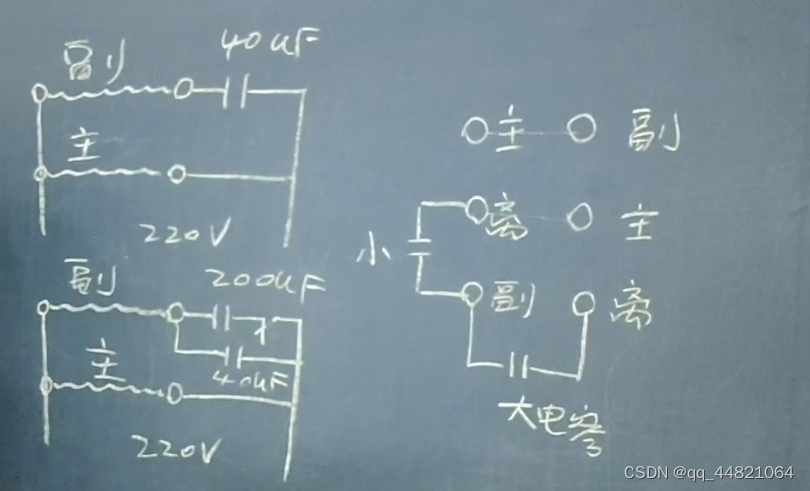

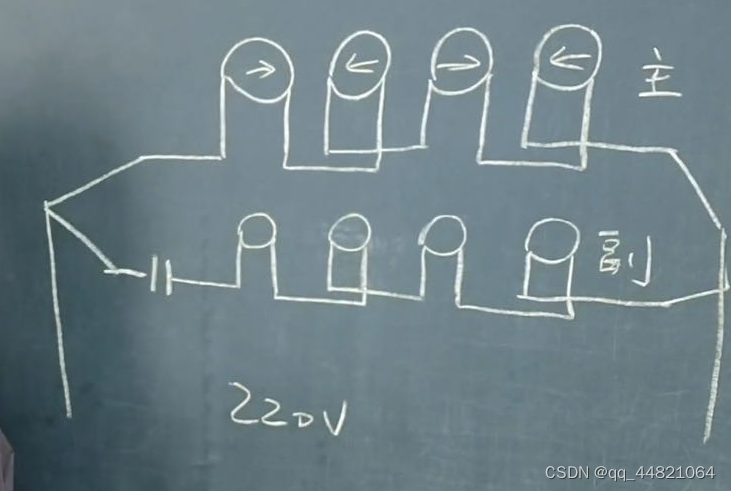

有8组线圈 是4极电机 按照下面的原理图接线!

整型略

完!
