两极单相电机的下线

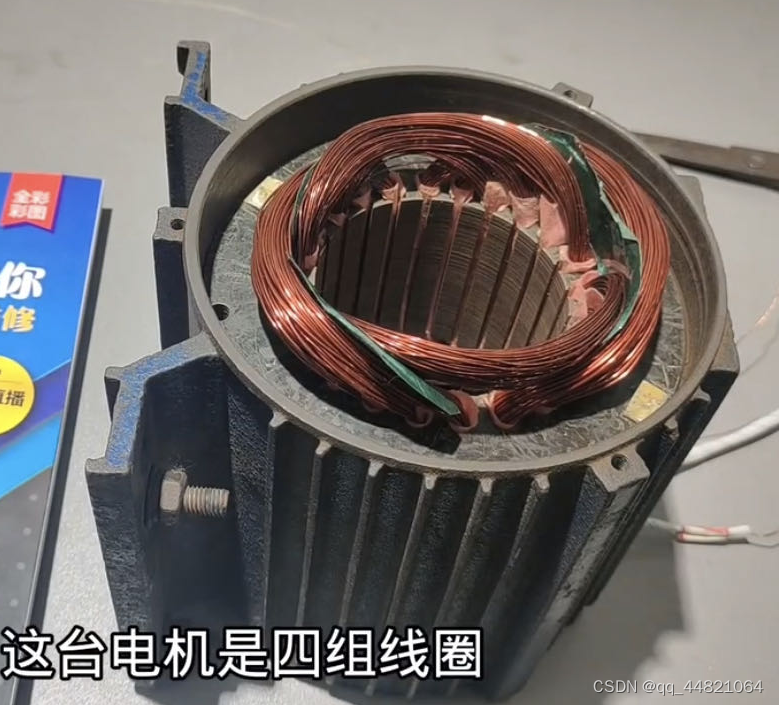

接下来我们要讲解的是单相电机，有4组线圈，就是两极电机！

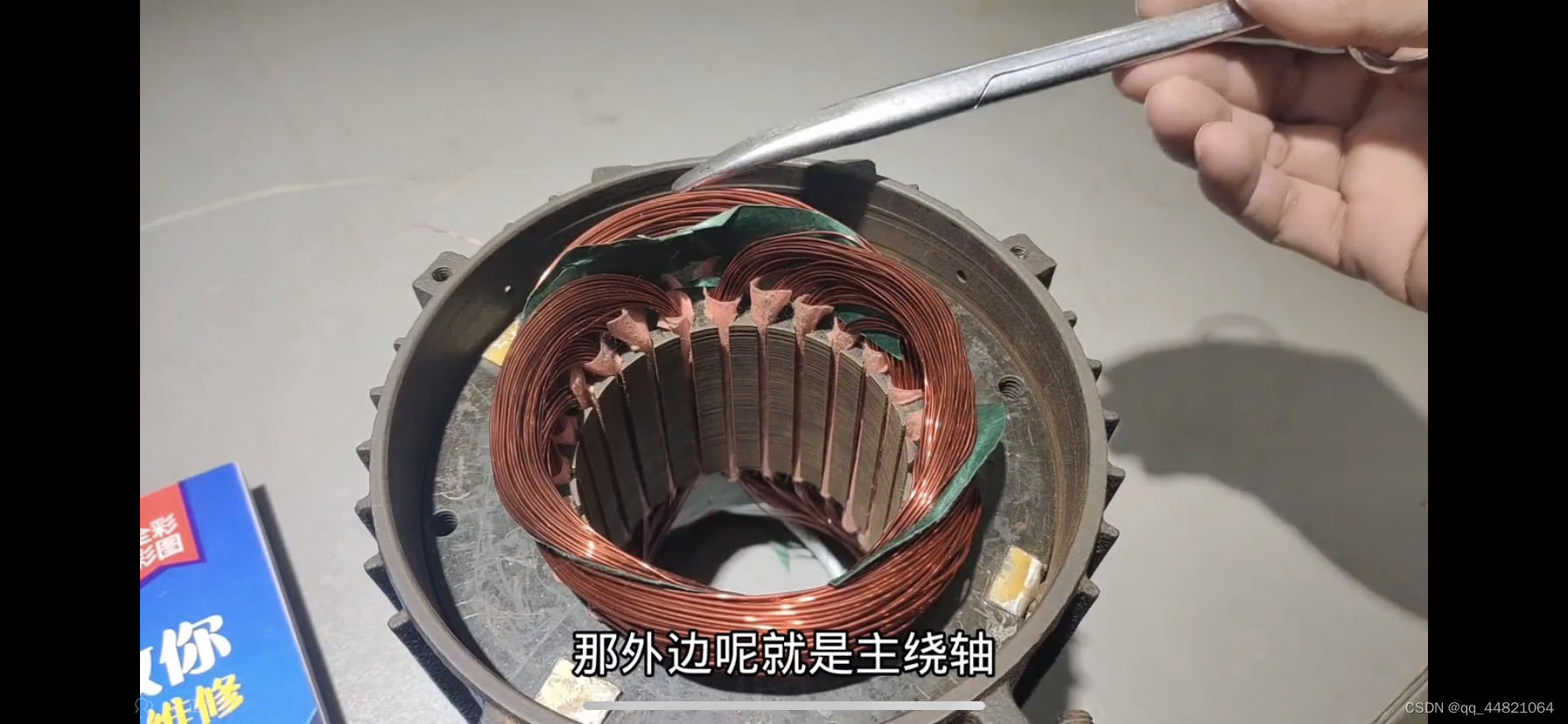

一般的外圈是主绕组，因为其线径比较粗硬！副线圈的线圈比较细软放在内圈！

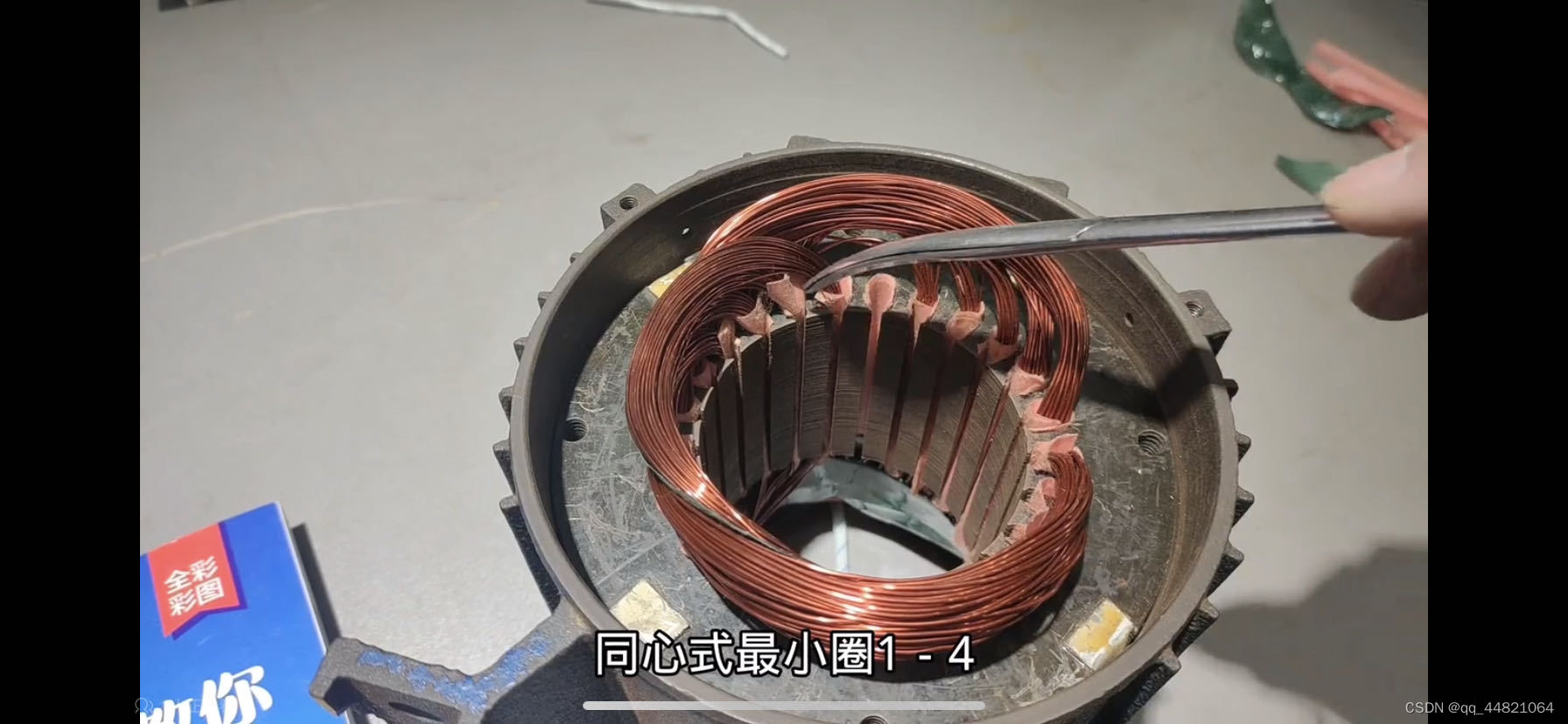

主副绕组都是同心式线圈！主绕组的最小圈跨距为1跨4，副绕组大的最小圈跨距为1跨6

单相电机每一把的线圈匝数可能都可能不一样，需要一把一把的数！记录数据下

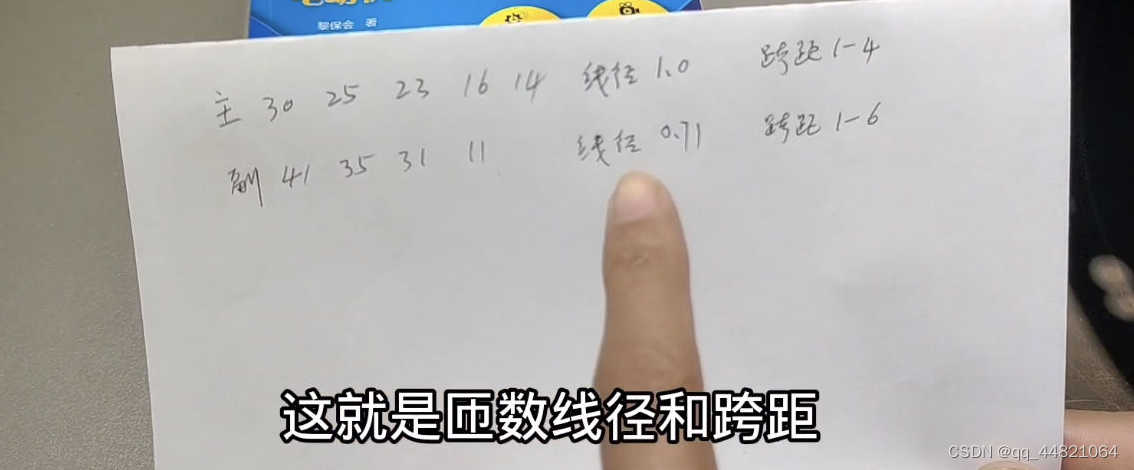

从数据中可以看出主绕组有5把线，匝数分别是30,25,23,16,14   主最小跨距 1跨4

                             副绕组有4把线，匝数分别是41,35,31,11         副最小跨距 1跨6

然后在开始下线！ 模型：先量一个一跨4的线圈大小！

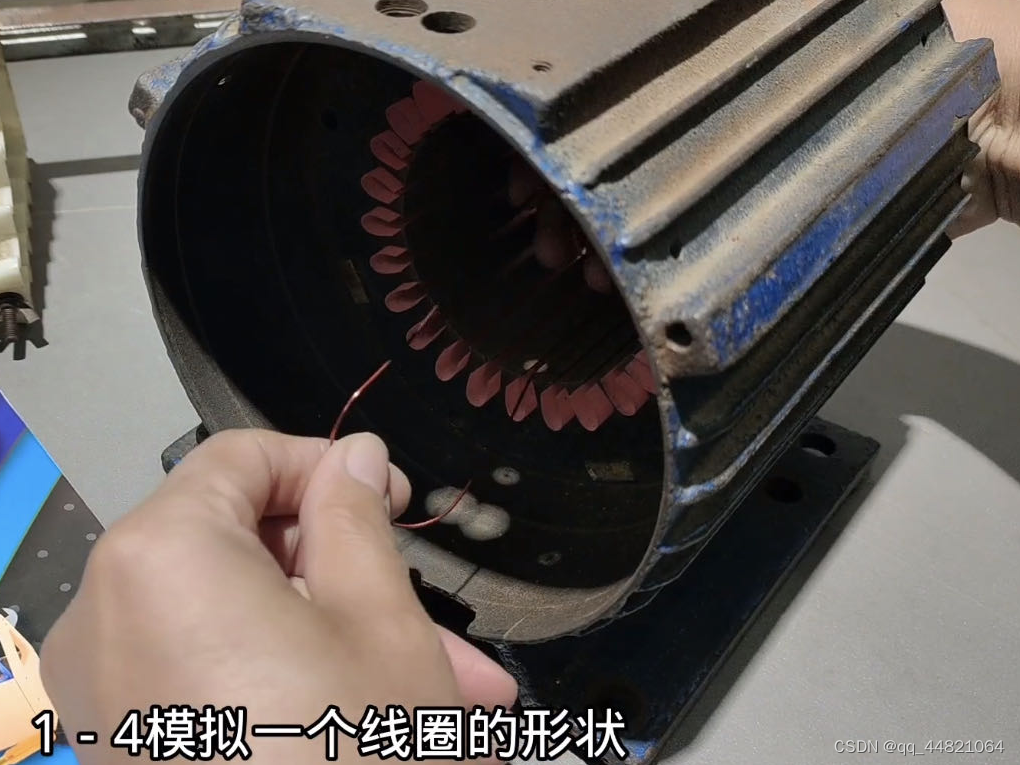

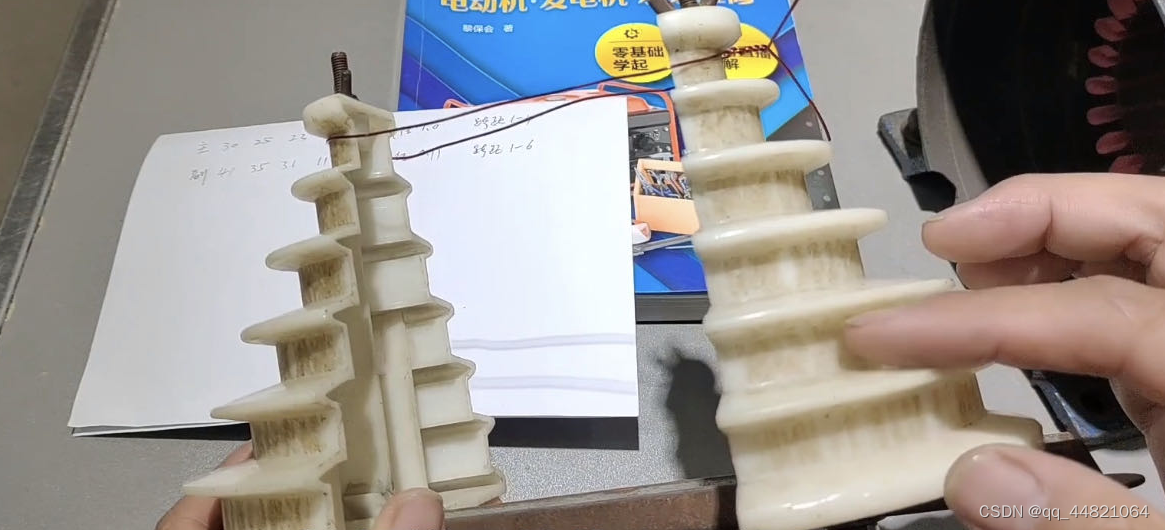

按照这个一跨4的线圈固定好模具，如下图！

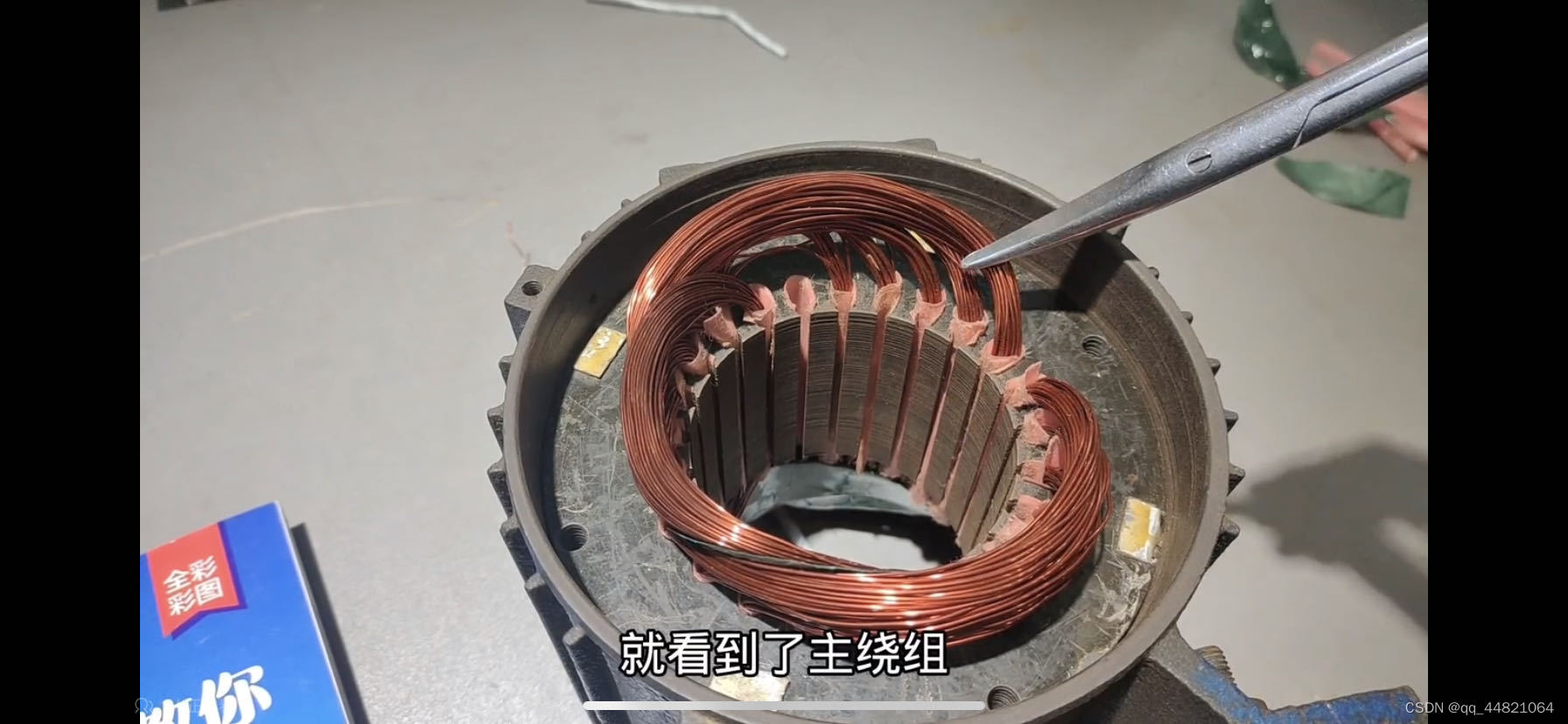

绕制主绕组！如下图

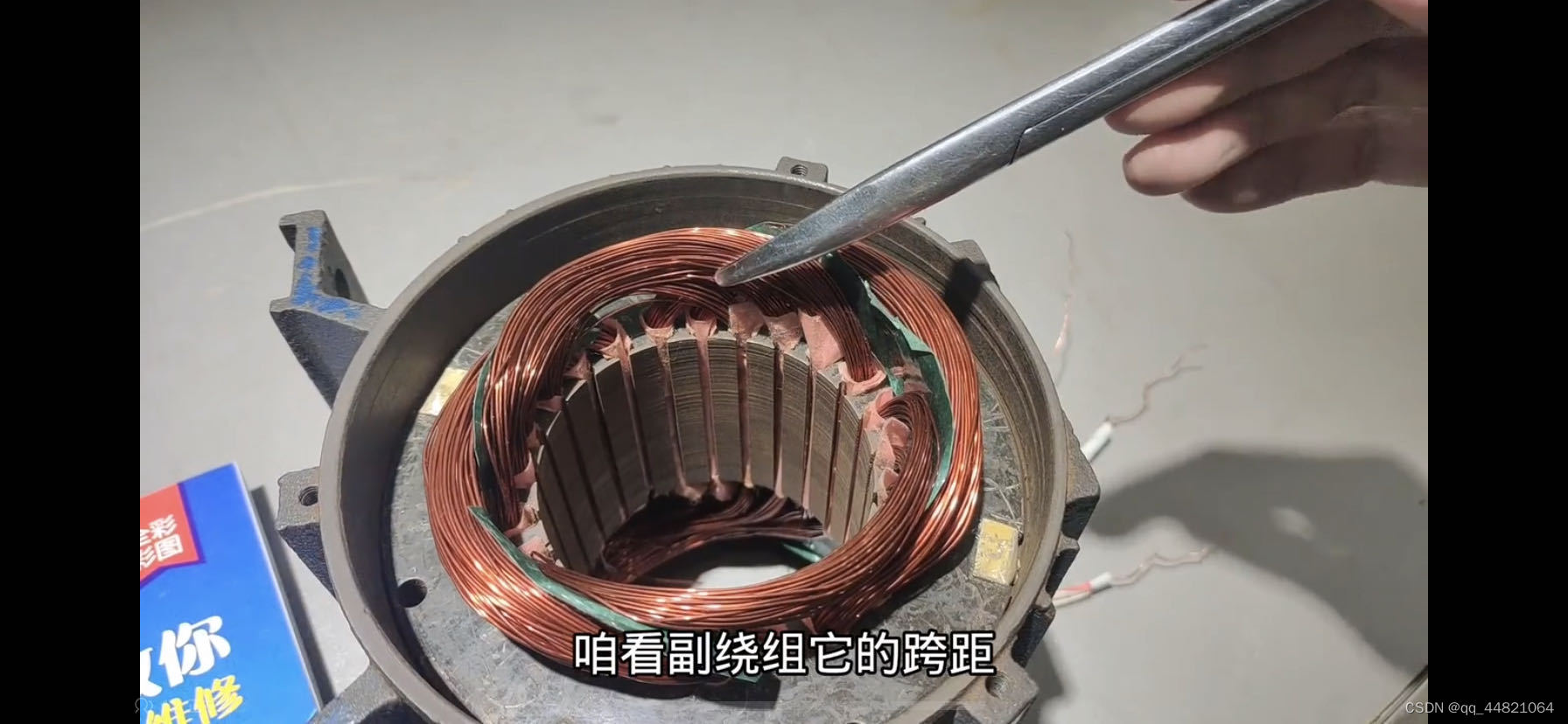

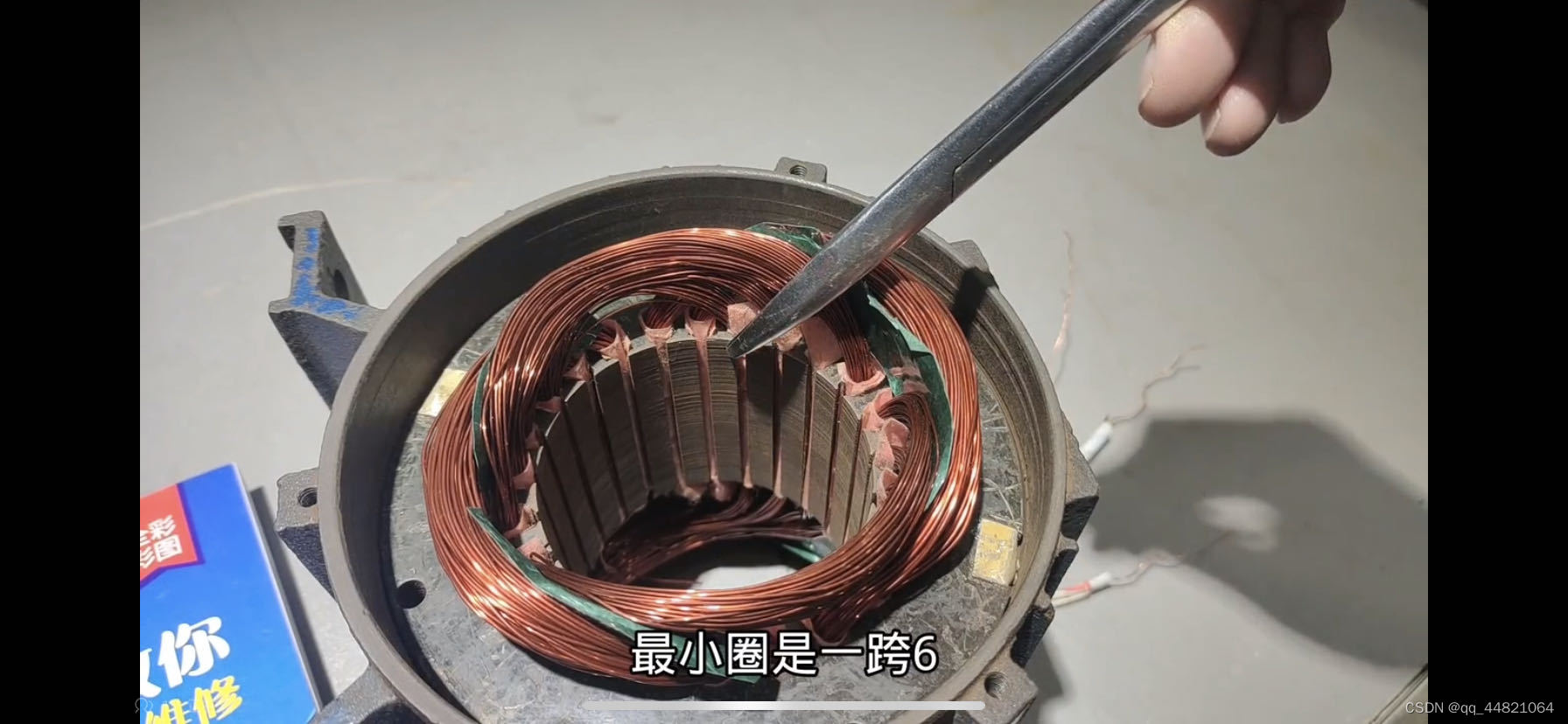

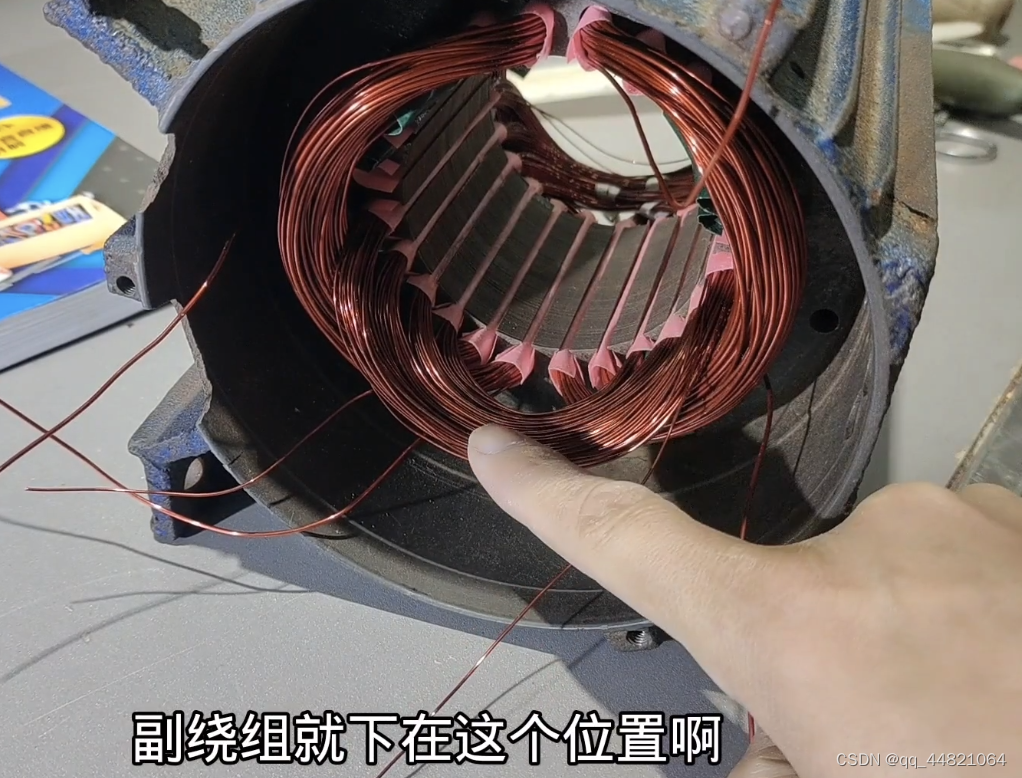

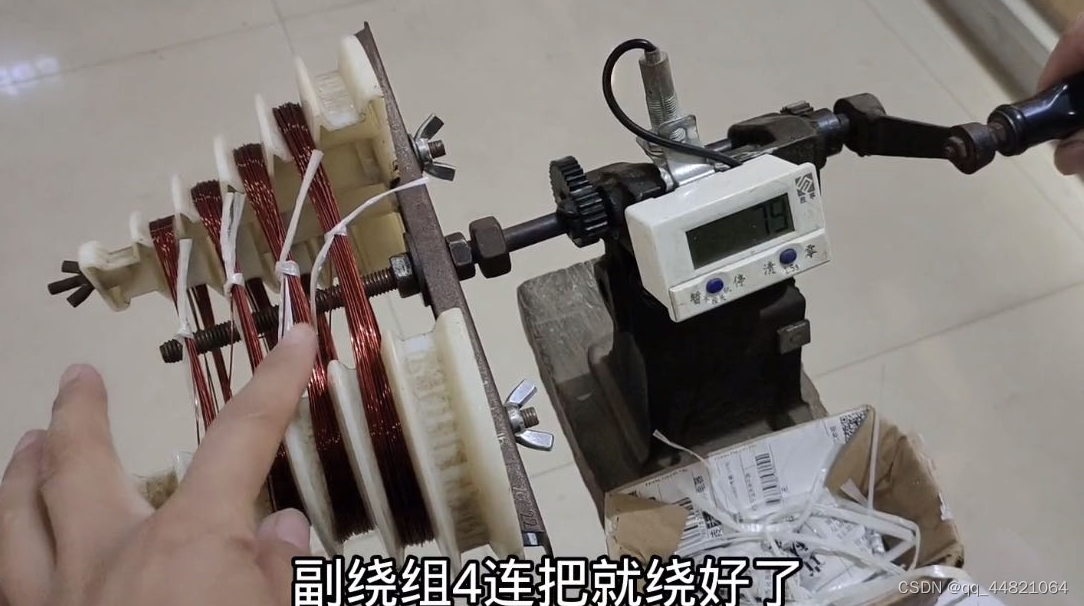

绕制副绕组，如下图，因为最小跨距是一跨6，所以第一槽空出来呢从第二槽开始绕制！模具第一槽是按照1跨4的大小固定的！

单相电机下线的时候，线圈会有重叠的部分，重槽部分也叫双层！这应该是前面的提到的一文《双层嵌线和线径的替代方案》中的单双层嵌线！

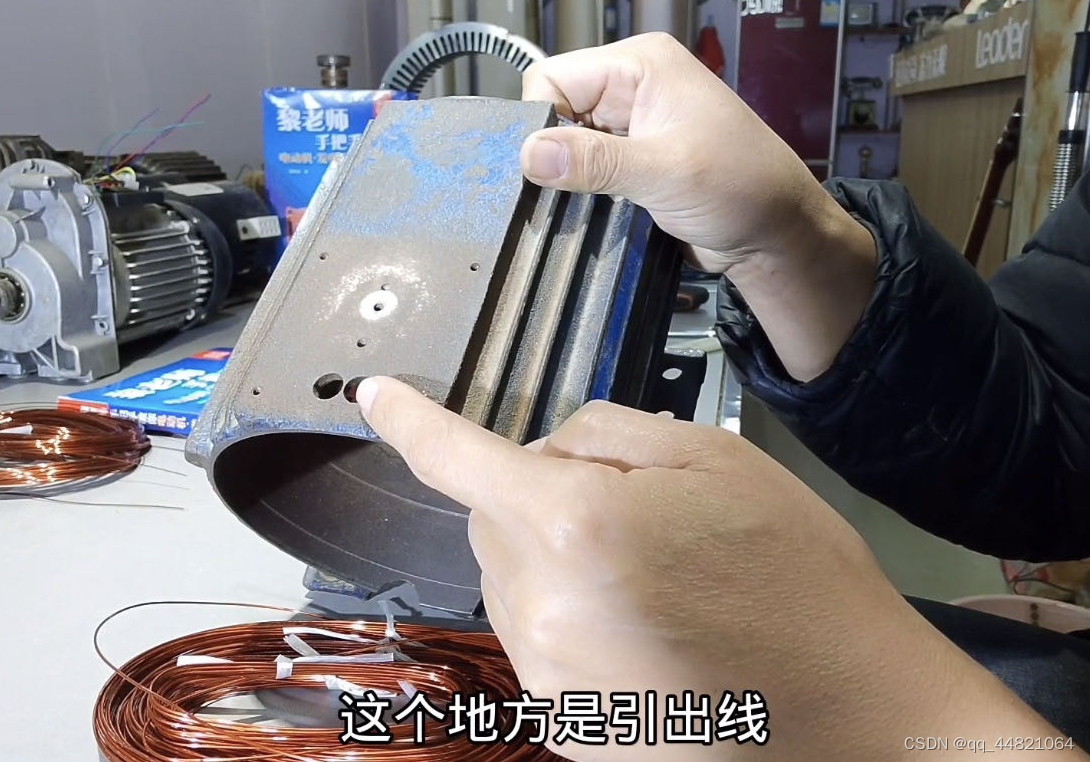

我们下线从这个引出线对面的位置开始下线，线容易引出来！

下面介绍具体的下线步骤！

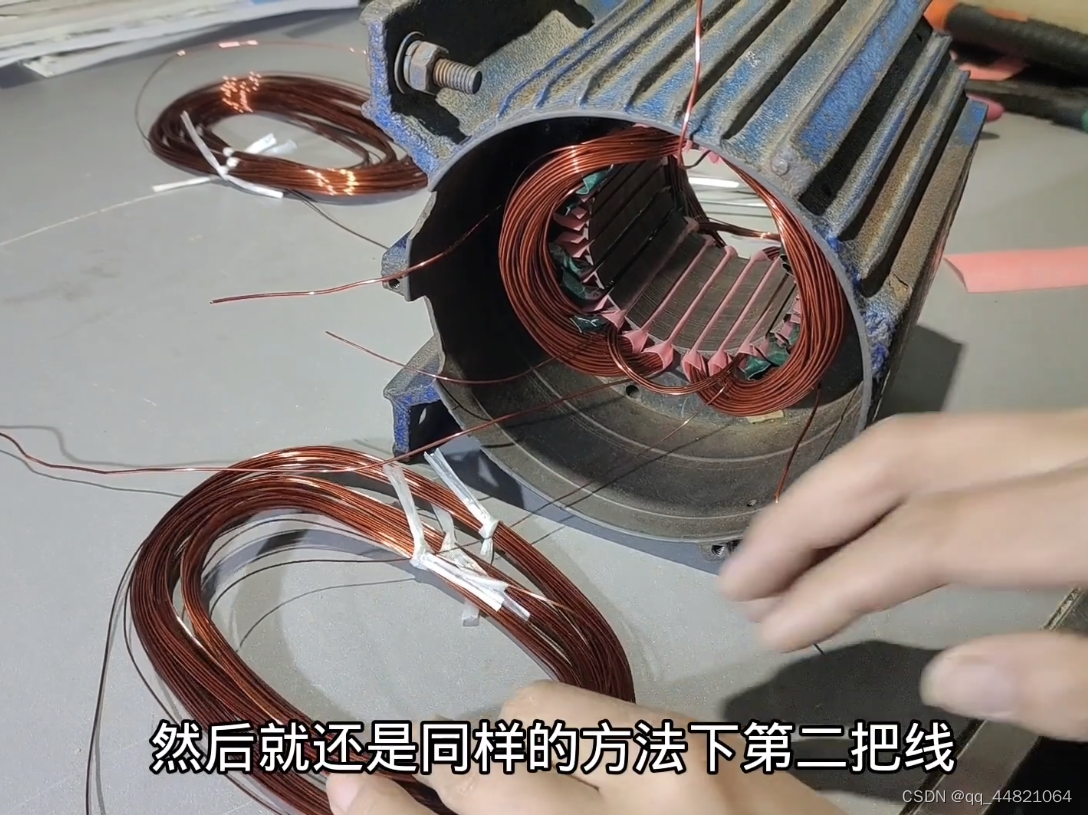

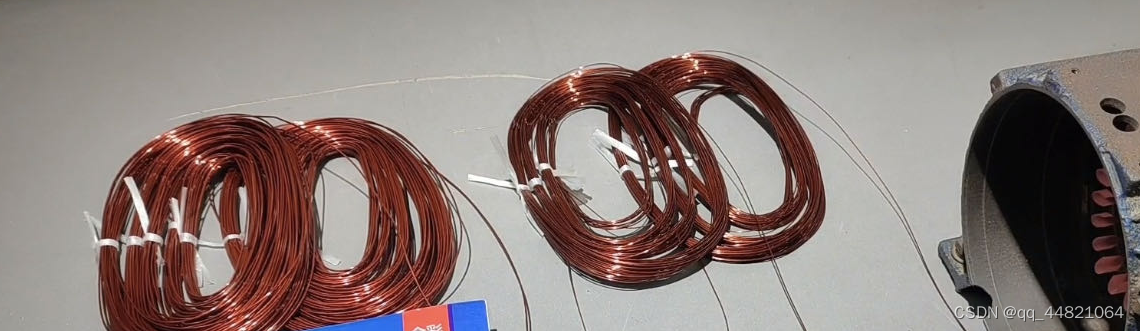

绕好主副线圈各两把线!

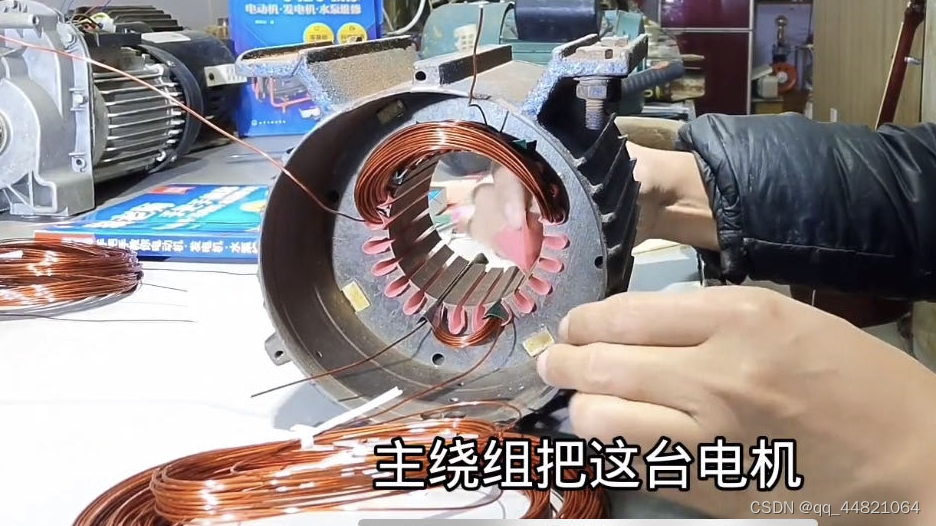

先下的是主绕组的5把线圈，最小线圈是1跨4

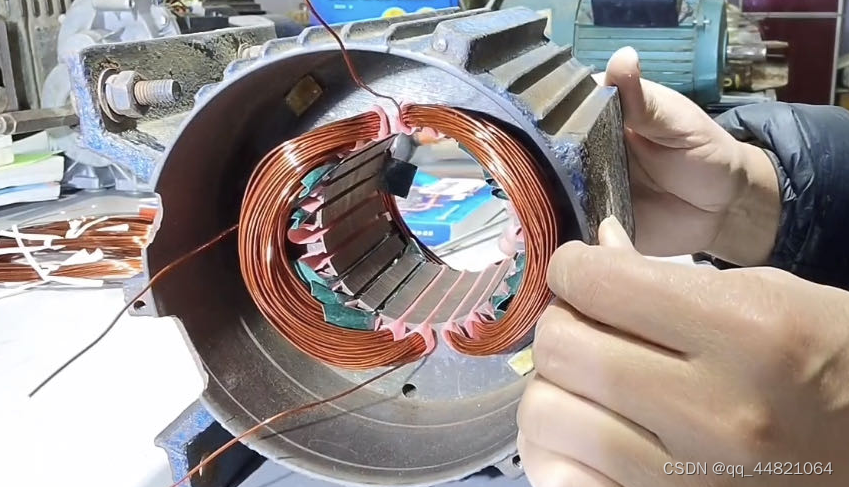

因为有和副绕组重叠的部分 所以有部分要放绝缘纸！

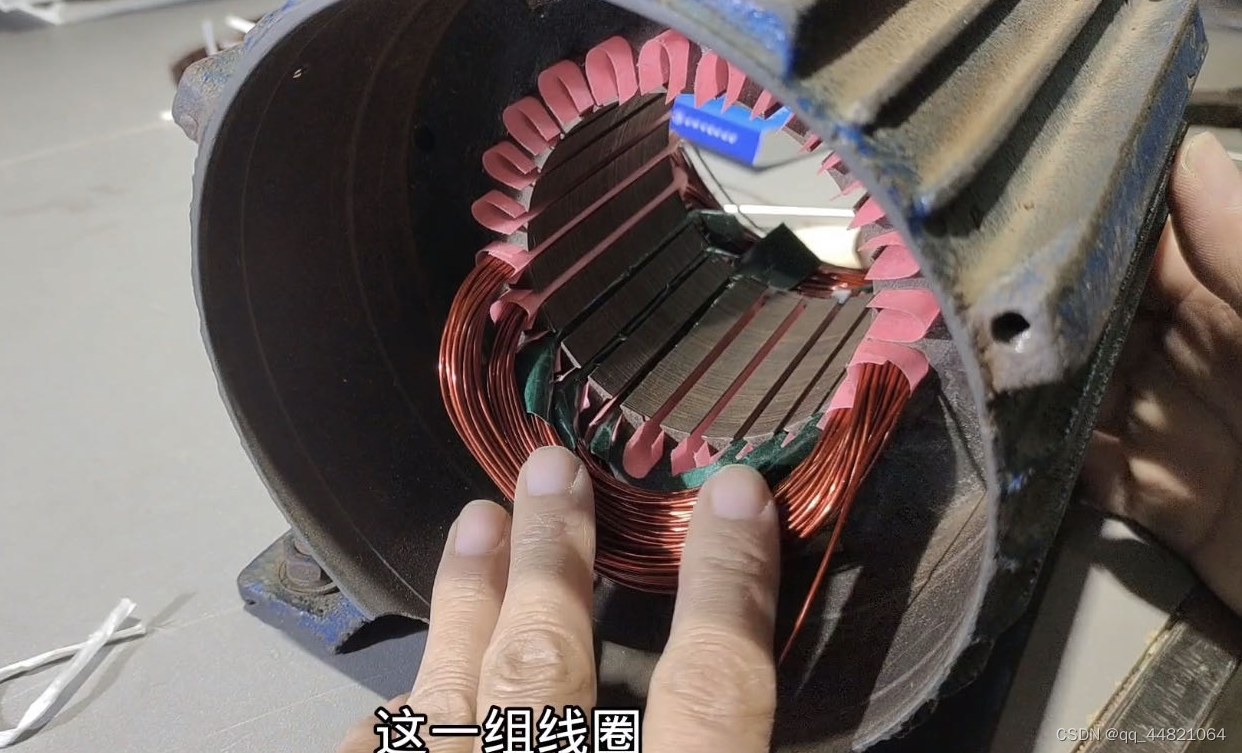

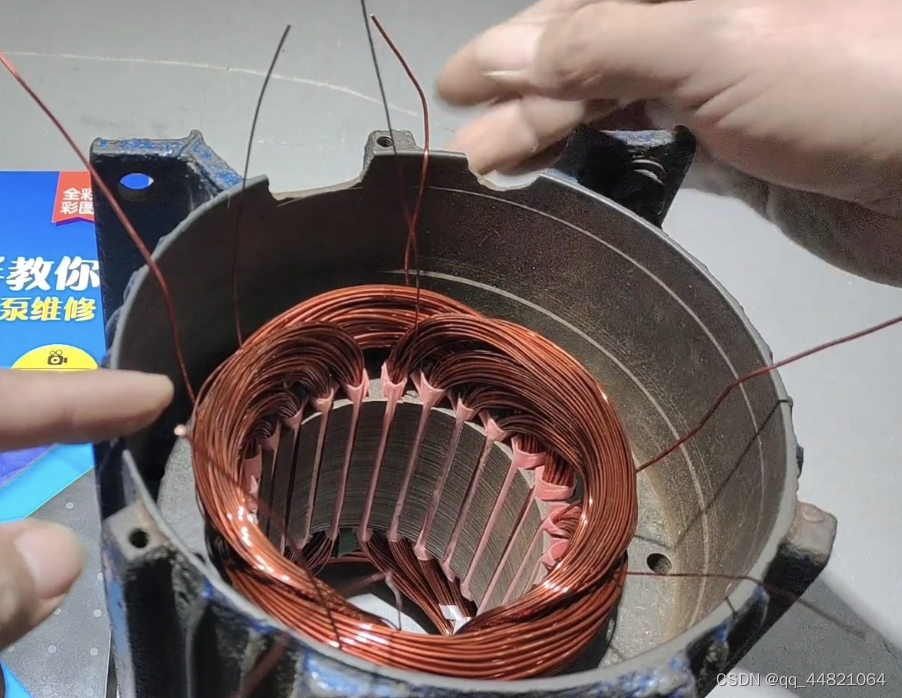

下好一组主绕组

因为这是一个两极电机，故还得下一个对称的主绕组！

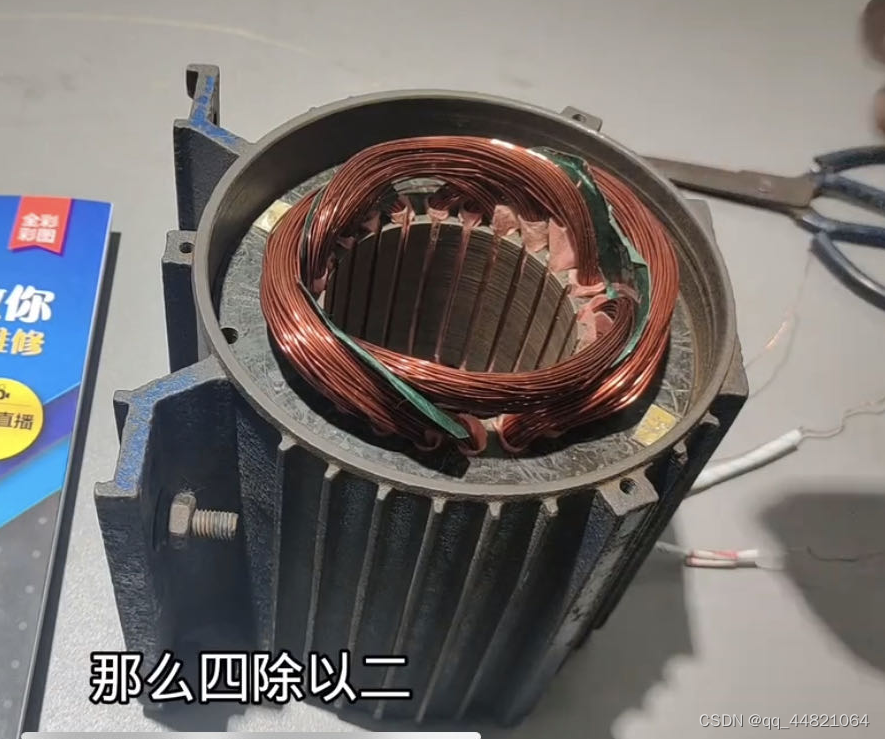

再下副绕组和主绕组呈90度的方向下线，副绕组是4把线，最小跨距为1跨6 如下图

副绕组也是呈对称性的下。一组线圈引出来两个头，主绕组2组线圈，副绕组2组线圈。所以共4组线圈，引出来8个头！至于接法下节将会讲到！
