一个真实的电机,可以根据电阻来判断主副绕组
主绕组线径粗 电阻小! 故12的电阻大于34处的电阻。24处是总电阻 故最大!

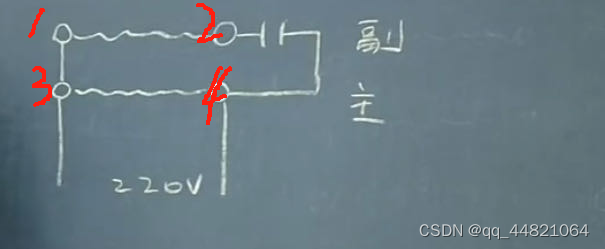

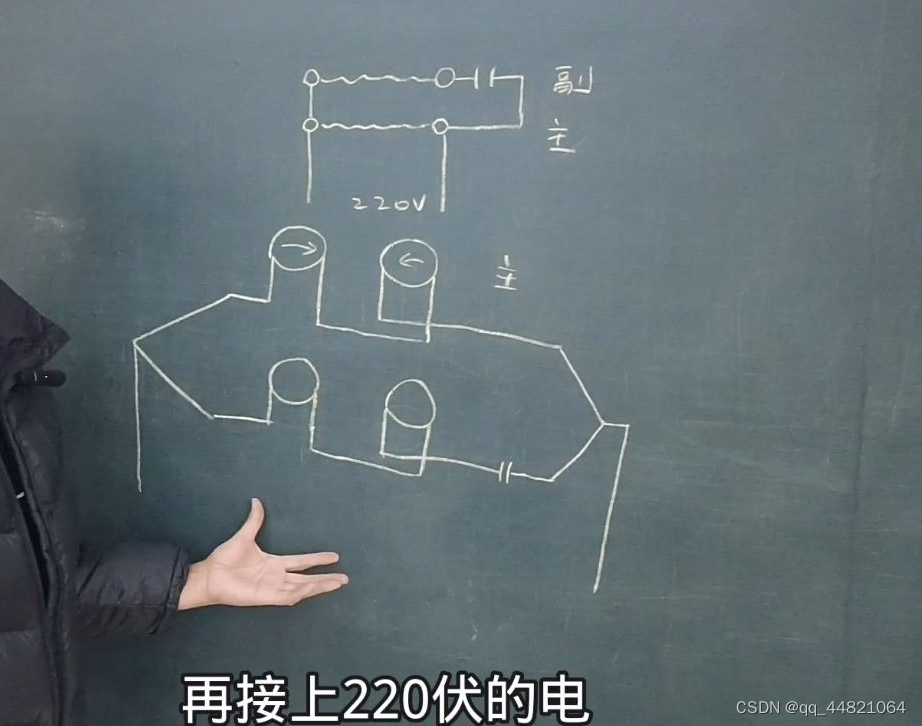

2极单相电机具体的接线方法
主父绕组线圈还是得一正一反!即尾巴接尾巴!

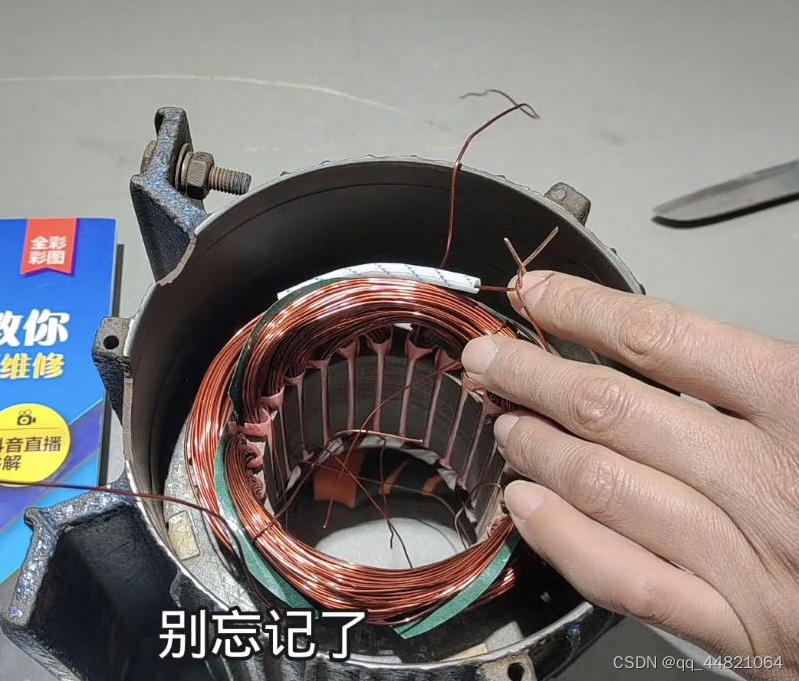

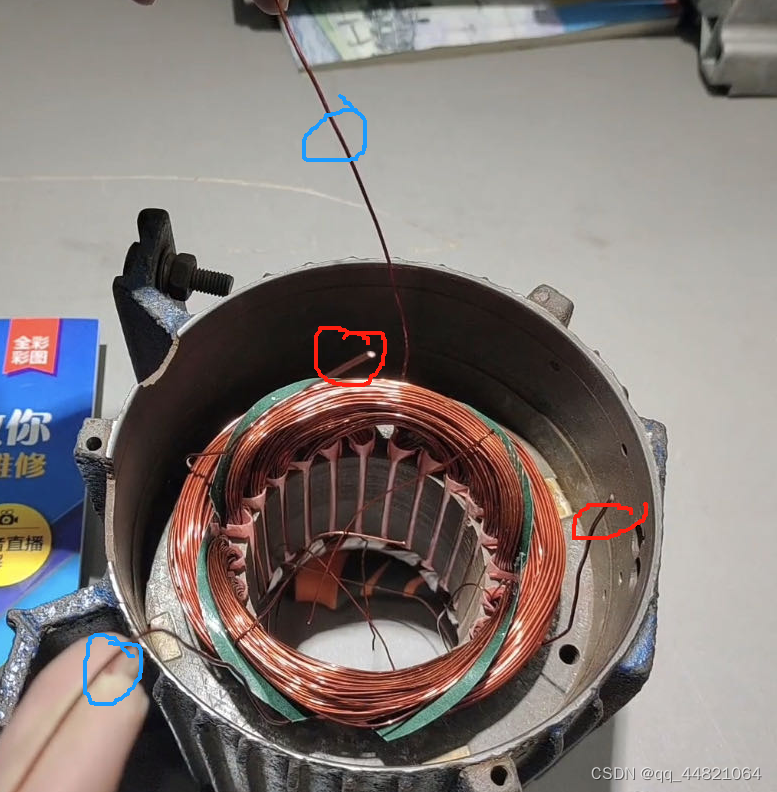

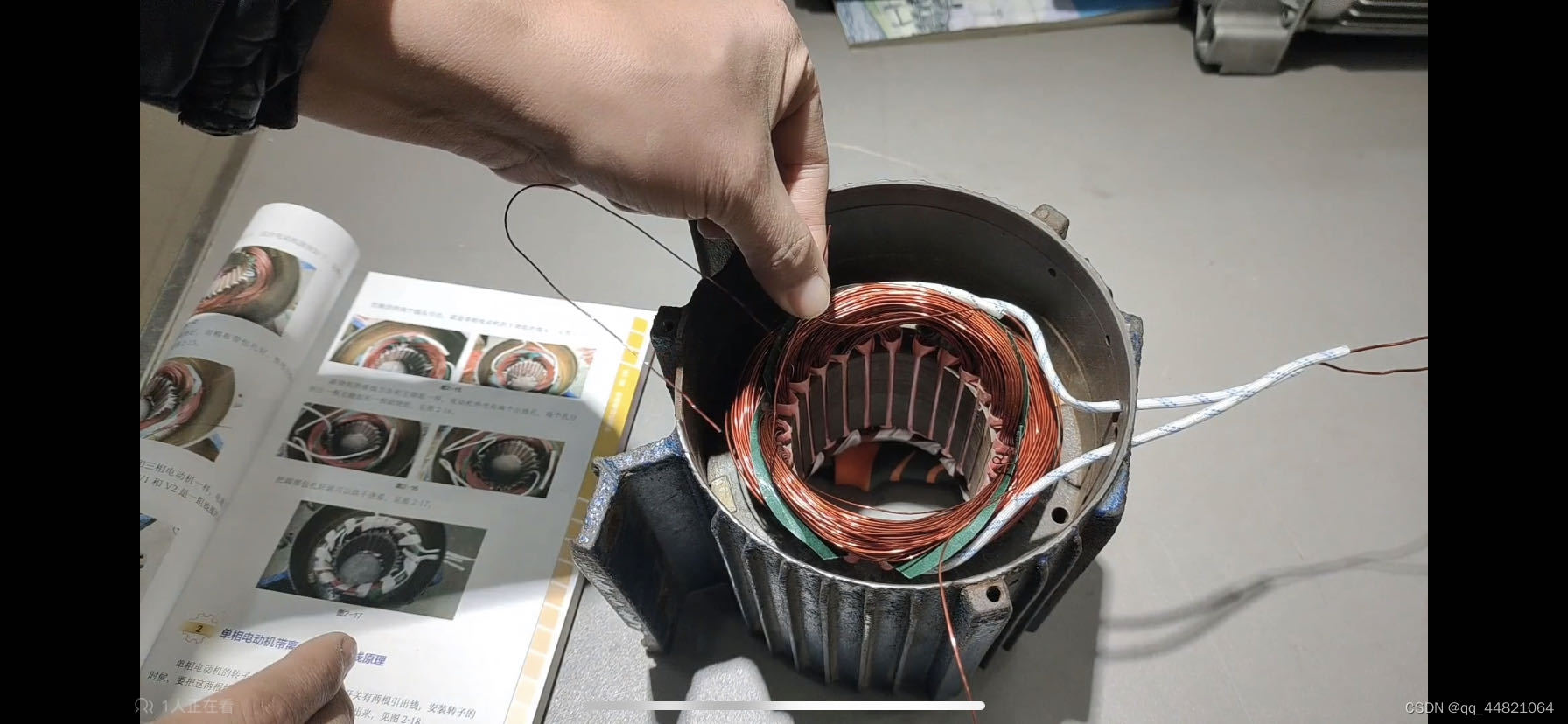

副绕组的4根线都塞里面去呢,外面标色的是主绕组的4根线。以蓝色的为进线 ,按照线圈一正一反的接线方法,红色的和红色的接在一起 ,两根蓝色的线引出来!
红色的两根连起来 如下图!中间套上套管!

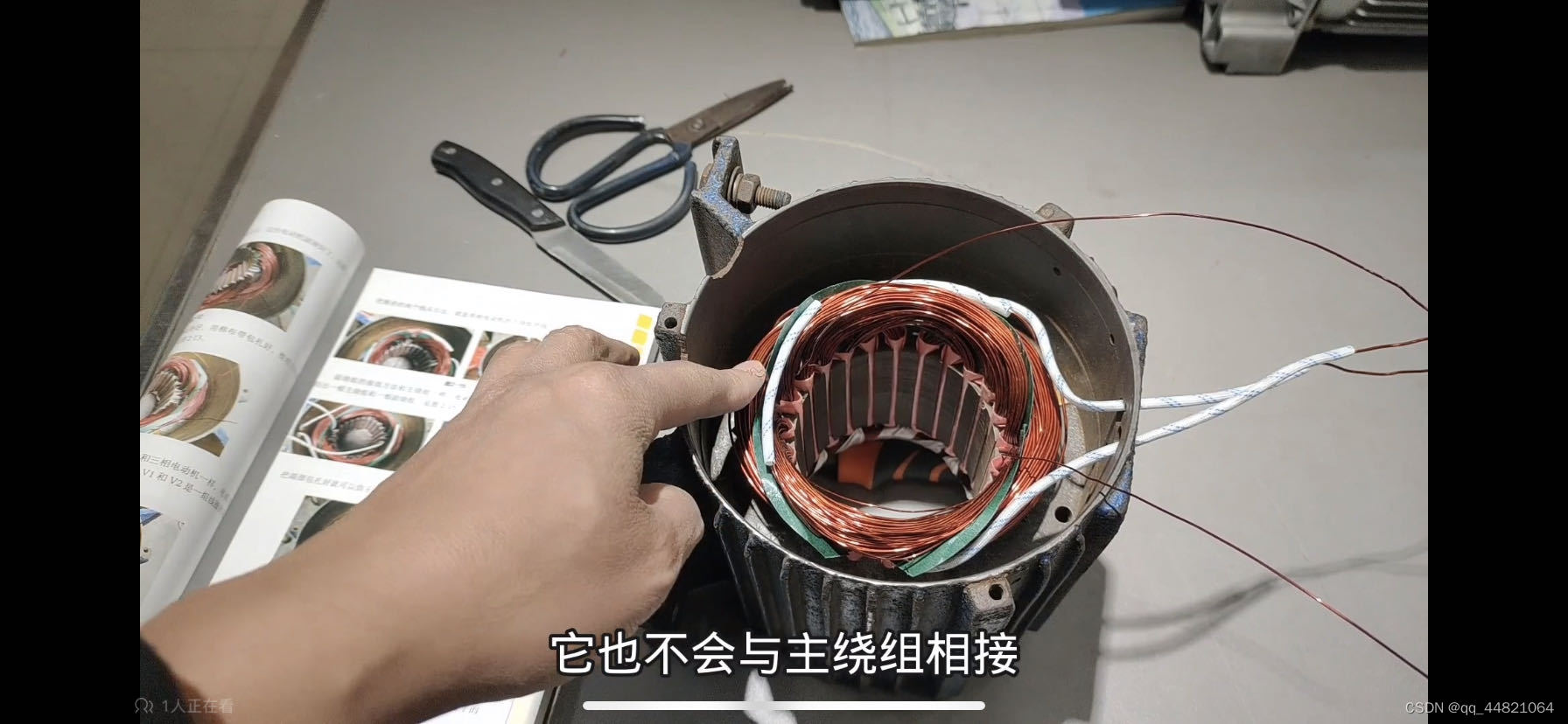

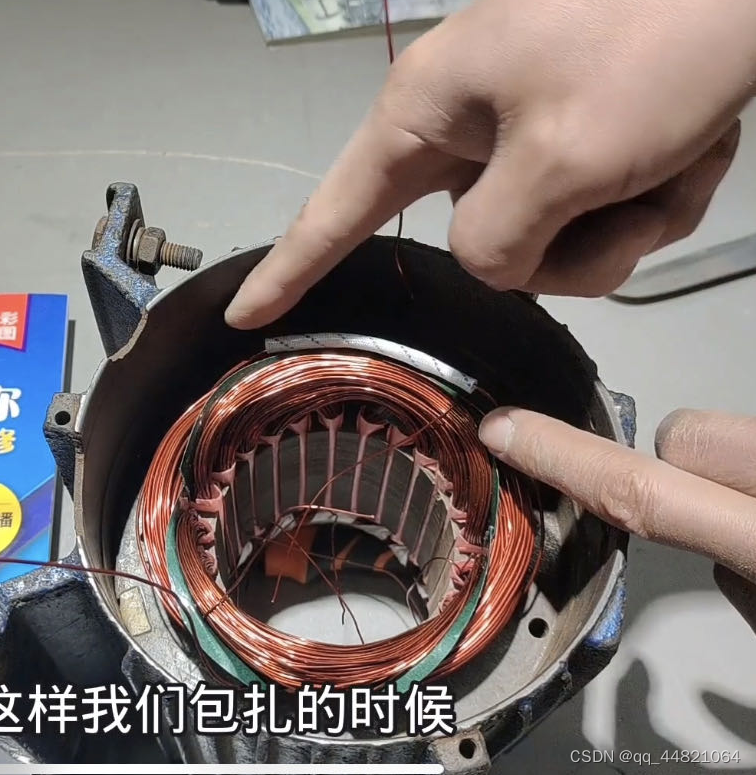

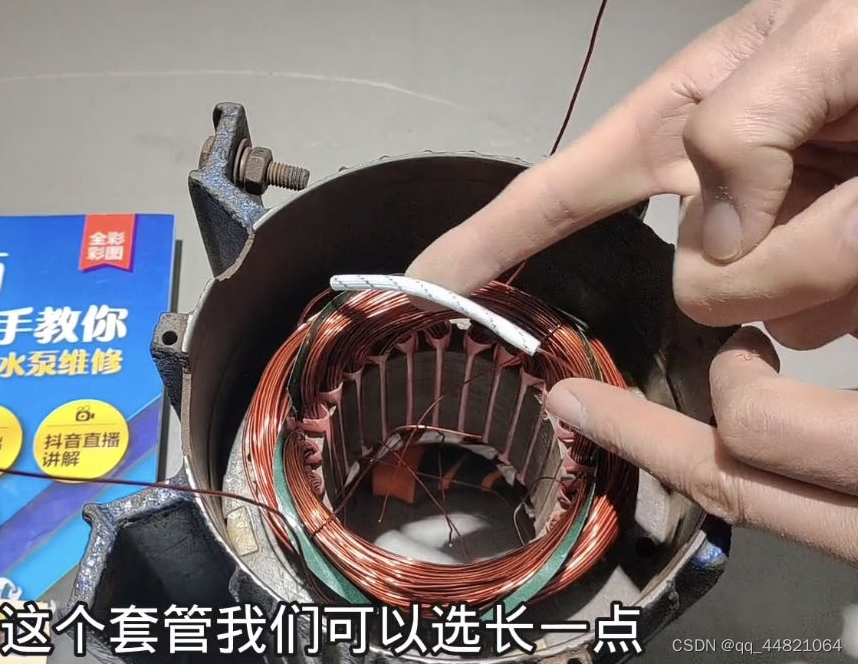

套上套管后,将套管放在最外面!如上图所示 方便后面包扎线!

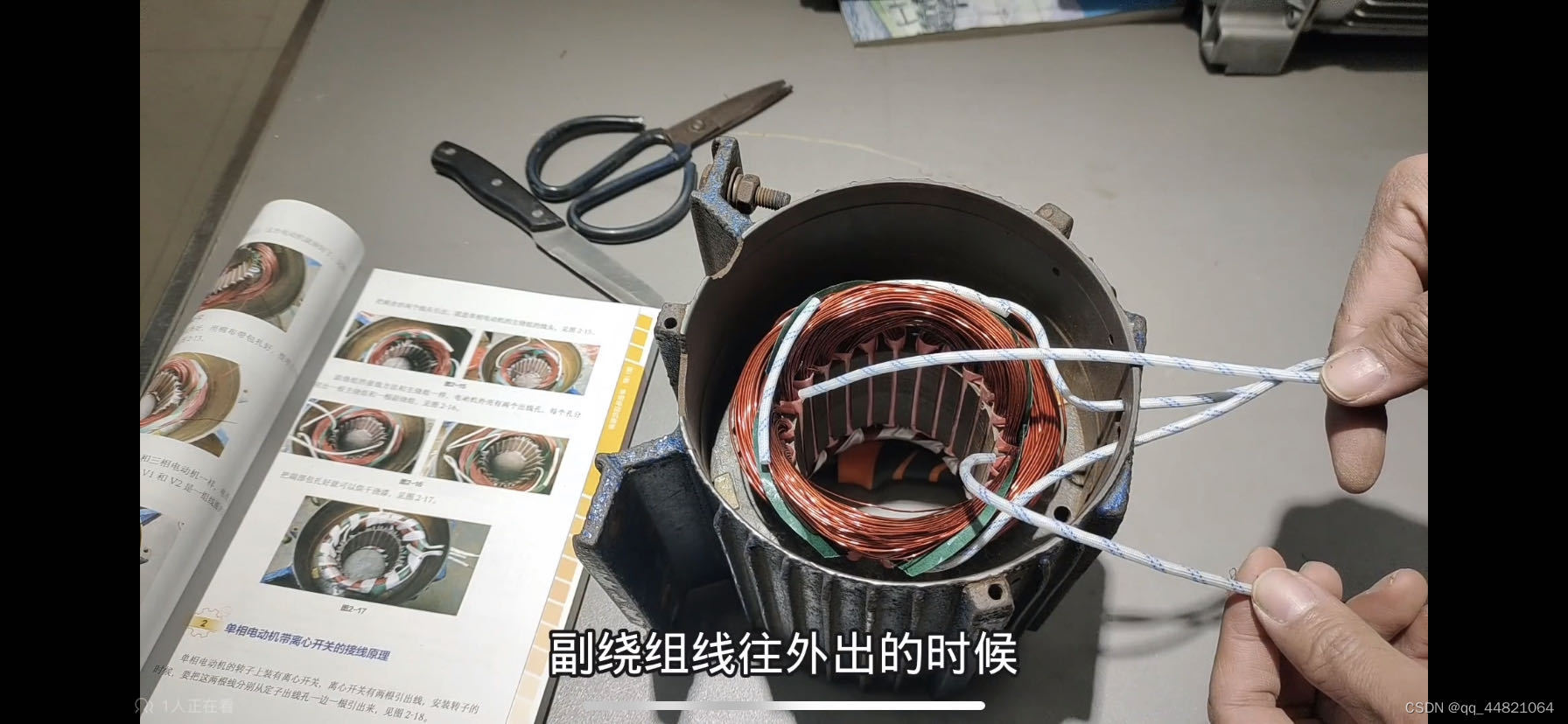

副绕组的连线方法和主绕组是一样的!

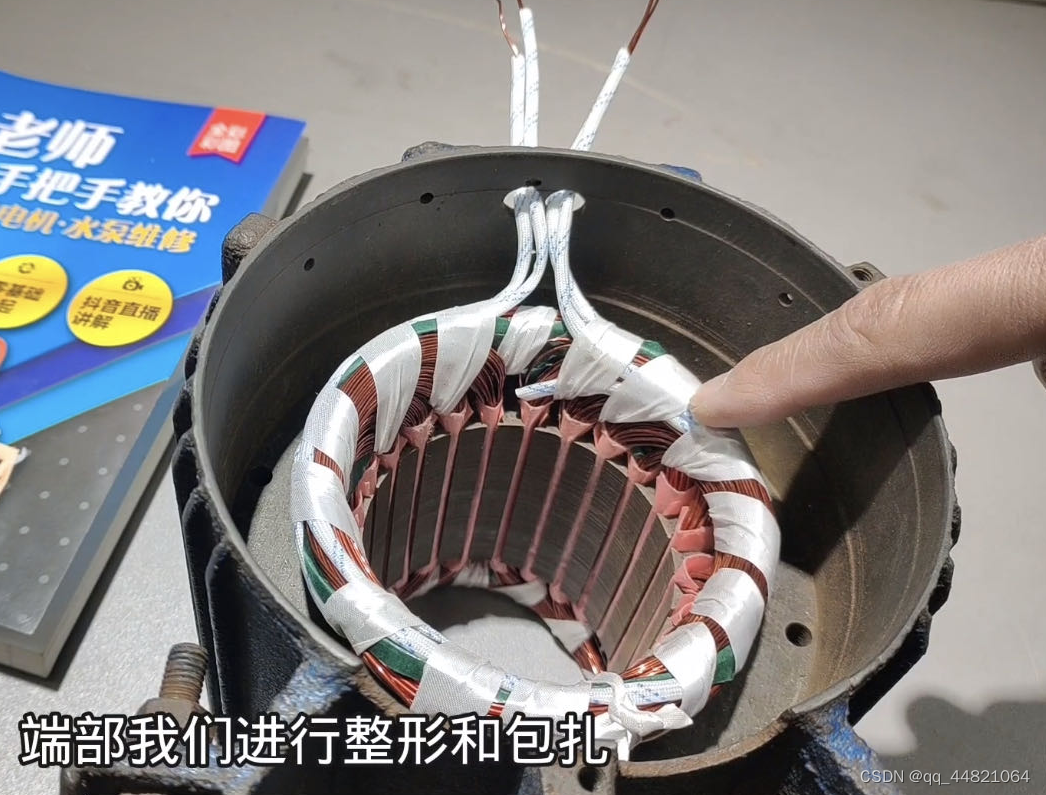

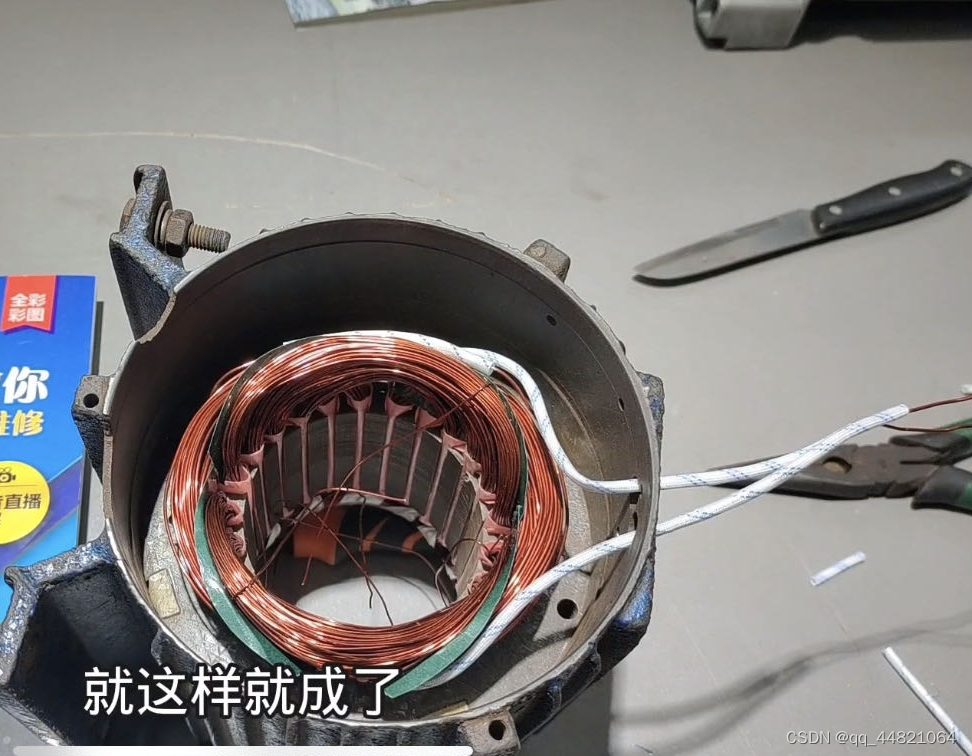

最后一步对线圈进行包扎整形!
