DFT的计算、FFT的基础代码、FFT的横纵坐标问题(matlab)

FFT的定义

FFT:快速傅里叶变换,是DFT的快速算法。

DFT(Discrete Fourier Transform):离散傅里叶变换。在DTFT之后,将傅里叶变换的结果也进行离散化,就是DFT。

DTFT(Discrete-time Fourier Transform):离散时间傅里叶变换。这里的“离散时间”指的是时域上式离散的,也就是计算机进行了采样。不过傅里叶变换后的结果依然是连续的。

也就是说:DTFT时域离散、频域连续;DFT时域离散、频域离散。

FFT和DFT中的N

DFT数学计算公式:
X ( k ) = ∑ n = 0 N − 1 x ( n ) e − j 2 π k n N x ( n ) = 1 N ∑ n = 0 N − 1 X ( k ) e j 2 π k n N \begin{array}{l} X(k) = \sum\limits_{n = 0}^{N - 1} {x(n){e^{ - j\frac{{2\pi kn}}{N}}}} \\ x(n) = \frac{1}{N}\sum\limits_{n = 0}^{N - 1} {X(k){e^{j\frac{{2\pi kn}}{N}}}} \end{array} X(k)=n=0N1x(n)ejN2πknx(n)=N1n=0N1X(k)ejN2πkn
根据公式在matlab上自定义dft.m

function[Xk]=dft(xn,N);
n=[0:1:N-1];
k=[0:1:N-1];
WN=exp(-j*2*pi/N);
nk=n'*k;
WNnk=WN.^nk;
Xk=xn*WNnk;
end

然后设置

xn=[ ];
y1=fft(xn,N)
y2=dft(xn,N)

这个比较简单,结论为MATLAB中对N点序列做fft的结果与N点dft的结果是完全一样的,没有对N点序列进行补0后再做操作。

2.FFT中的n
Y = fft(X,n) 返回 n 点 DFT。如果未指定任何值,则 Y 的大小与 X 相同。
如果 X 是向量且 X 的长度小于 n,则为 X 补上尾零以达到长度 n。
如果 X 是向量且 X 的长度大于 n,则对 X 进行截断以达到长度 n。

3.DFT中的N

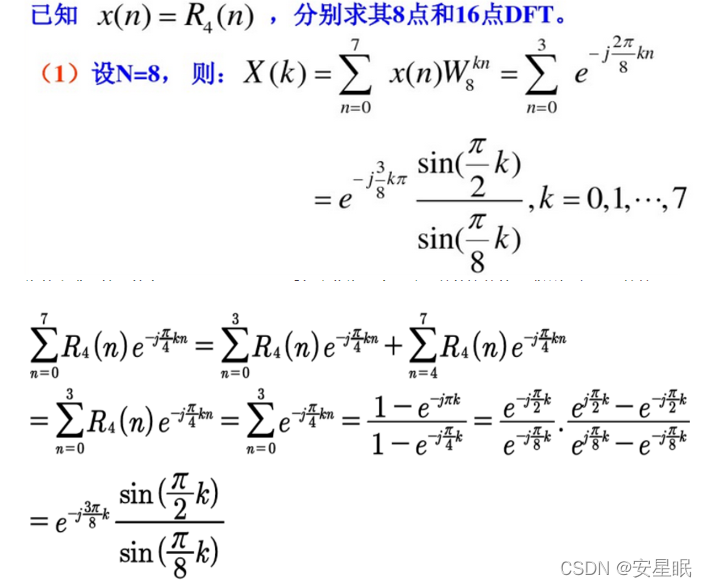

例:对R4(n)作不同N点数的DFT,分别为4点,8点,16点。
在这里插入图片描述
用fft( )函数之间计算也可,DFT和FFT两者计算后的结果是完全相同的。

xn=[1 1 1 1];
Y1 = fft(xn,4)
Y2 = fft(xn,8)

j
在这里插入图片描述
注:

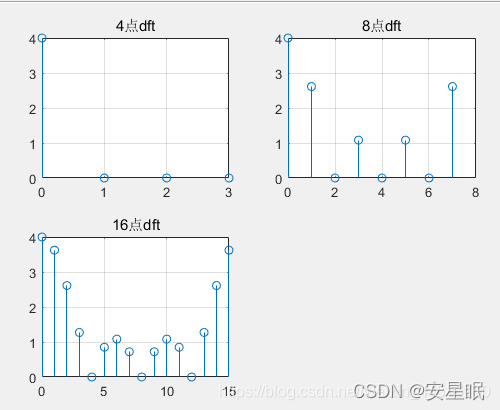

作出它们的频谱图X(f)会发现,由于采样率默认相同,故它们的fs相同,不同的N带来的是频率间隔的不同。故其实它们的连续谱形状应该相同,但是分辨率不同导致了它们的差异。

FFT基础代码

一 须知:
1.我们通常只研究信号FFT变换后形成的离散周期信号的一个周期,周期大小为采样频率Fs,且信号关于Fs/2对称。在FFT后的横坐标中最大不会超过Fs。
2.

T=1/Fs;
df=Fs/N;
t=(0:N-1)*T;

df为频率分辨率,相同的采样点数N下,fs越低则频谱分辨率越高,但会带来高频混叠的影响。x(n)有N个点,X(k)对应的也有N个点,在频域中第n个点对应的频率为(n-1)*df。
3.由于对称性,我们通常研究单侧频谱。当采样点数为N(通常为2的次幂法)时,单侧频谱序列个数如下:
当N为奇数时为(N+1)/2,
当N为偶数时为 (N/2)+1。
4.信号FFT变换后,当k=0,即第一个点,也是频率为0的这个点代表着信号的直流分量。有的信号需要去除直流分量,有一种方法:将其傅里叶变化后的第一个点的幅值设为0。
5.在双侧频谱转换成单侧频谱时,根据权系数的统一性,相应频谱(k≠0)单边谱的幅度谱幅值大小,是双边谱中的两倍。

二 常用FFT代码

Fs=1000; %采样频率
L=1500;  %采样点数
T=1/Fs; %时间间隔
df=Fs/L;  %频率分辨率
t=(0:L-1)*T; % 时间序列
X = 0.7*sin(2*pi*50*t) + sin(2*pi*120*t));
plot(1000*t(1:50),X(1:50)) %*1000是时间的单位换算
title('Signal Corrupted with Zero-Mean Random Noise')
xlabel('t (milliseconds)')
ylabel('X(t)')
Y = fft(X); %Y的结果是L个复数
P2 = abs(Y/L);% 也有写成abs(Y)/L,数学上是等价的,P2为双侧频谱的幅值
P1 = P2(1:L/2+1);%因为是偶数,所以单侧频谱包含点的个数为(L/2+1
P1(2:end-1) = 2*P1(2:end-1);%除去k=0、k=L/2两点,其余点的幅值*2P1的幅值就是对应频率真实的幅值。
f = (0:(L/2))*(Fs/L);
figure
plot(f,P1)
title('Single-Sided Amplitude Spectrum of X(t)')
xlabel('f (Hz)')
ylabel('|P1(f)|')

稍作解释:

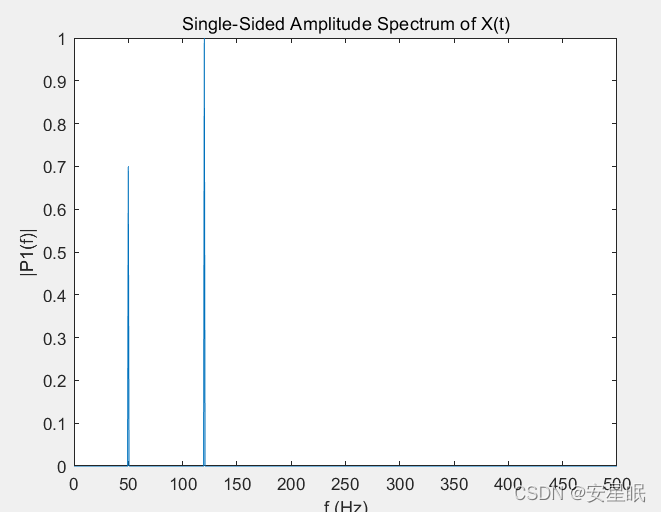

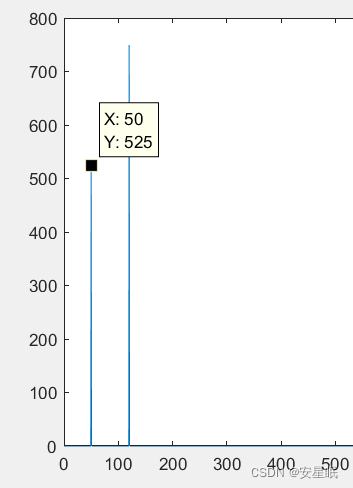

1.上一篇讲到,傅里叶的目的是将一个复杂信号分解成几个正弦信号之和,并在频域图上对分解后的正弦信号的两个指标(频率和幅度)进行展现。所以以上述信号为例,当你看到这个信号X = 0.7sin(2pi50t) + sin(2pi120t));你就应该知道它FFT变换后的图像,如图1。图2为未对FFT后纵坐标处理时的照片,可以看出5252/L=525*2/1500=0.7,正好差了2/L倍。
在这里插入图片描述
在这里插入图片描述

FFT的横纵坐标

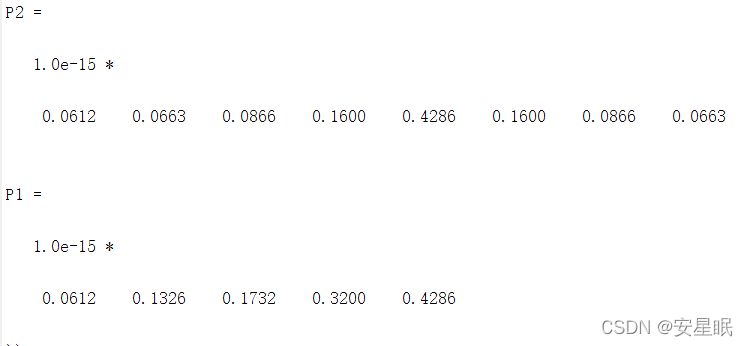

1.先说纵坐标为什么*2/L,这个网上的说法太多了,我找了我认为两个靠谱的说法放在了后面参考文章中。值得注意的是并不是所有的点FFT后都需要乘,以L等于偶数同时离散时间序列为实数为例,第一个和第(L/2)+1个,也就是k=0、k=L/2时,需要×1/L。以L=8为例。如图L为偶数,所以单侧频谱的个数为(L/2)+1=5,第一个和第五个×1/L,其余×2/L,(途中P1已经是×1/L的结果了)。在这里插入图片描述

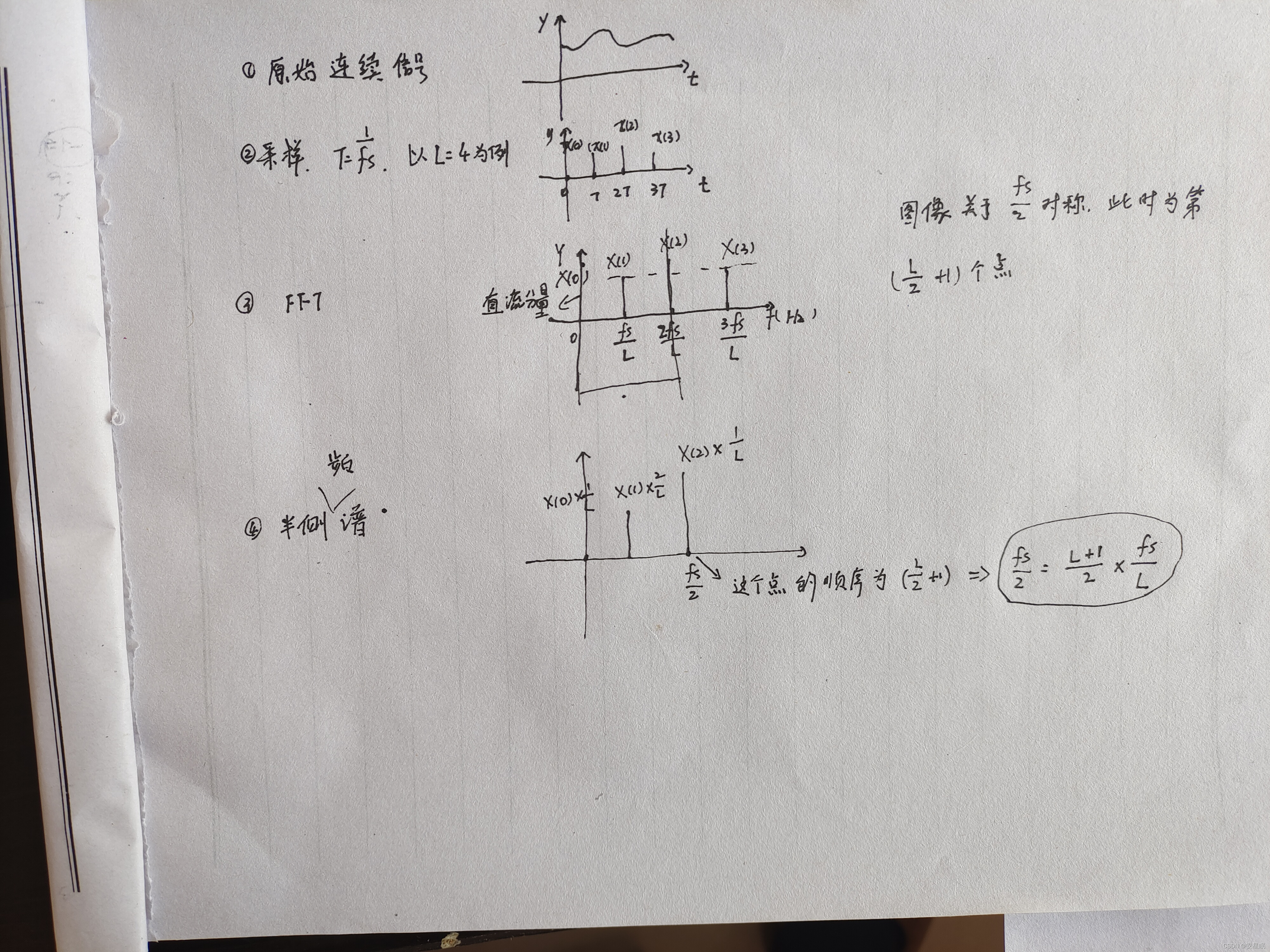

2.关于横坐标的理解见下图。
在这里插入图片描述

参考或引用文章
数字信号处理——DFT的一些理解
五种傅里叶变换的分析(FT、FS、DTFT、DFT、DFS)(基于MATLAB)
MATLAB中FFT的使用方法
MathWorks对FFT函数用法的帮助
快速傅里叶变换(FFT) 原理 介绍
matlab-FFT乘2除以N,或者除以N/2的到真实幅度
Matlab中fft后的频谱幅度为什么要乘以2/N?
离散正(余)弦信号的时域与FFT变换后所得频域之间的关系(幅值和相角)
