【yosys】基础的综合操作（更新中）

https://github.com/YosysHQ/yosys/tree/dca8fb54aa625f1600e2ccb16f9763c6abfa798f
https://yosyshq.net/yosys/

Yosys 输入: RTL code ，输出：Netlist

module counter (clk, rst, en, count);  // counter.v 作为例子

   input clk, rst, en;
   output reg [1:0] count;

   always @(posedge clk)
      if (rst)
         count <= 2'd0;
      else if (en)
         count <= count + 2'd1;

endmodule

0. 须知：随时查看netlist的命令

（1）. 使用xdot，以图像形式查看

yosys> show

• 需要先安装xdot sudo install xdot
• 可以添加option来设置保存格式、路径、文件名等，比如show -format dot -prefix /home/wq/Documents/yosys/wq/after_proc

（2）. 以RTLIL格式（yosys自己设的一种文本表示格式）查看

yosys> dump

TextRtlil Document 描述了语法

---

1. Load RTL to Parser

（1）. 读入并解析Verilog代码

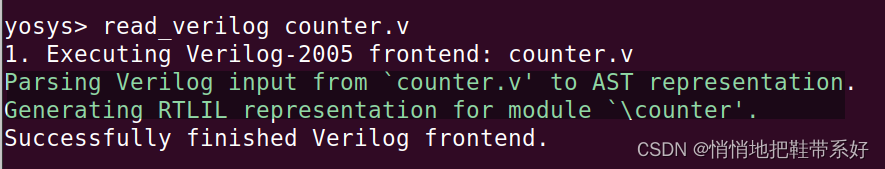

yosys> read_verilog counter.v

使用flex&bison自动生成词法和语法分析器，对RTL进行解析，使用HDL Frontend生成AST(Abstract Syntax Tree 抽象语法树），再使用AST Frontend产生RTLIL

yosys> show

yosys> dump

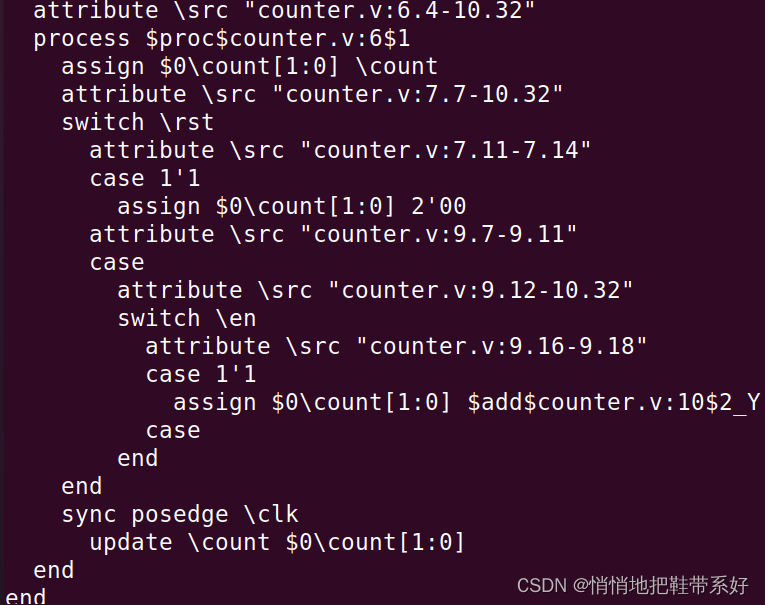

dump 输出的内容很多，这里只截取了后半部分：

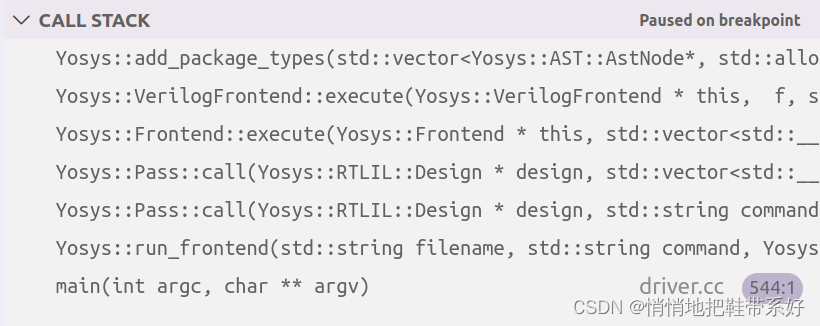

使用gdb debug可以查看代码执行顺序：（Linux + gdb + vscode）

（2）. 检查层次结构，设置顶层module

yosys> hierarchy -check -top counter

2. 使用proc命令处理process

verilog中的process(过程结构) 包括initial 和 always

• 电路在上电后是浮动电平，无法实现initial，所以initial不可综合，只能在仿真时使用
• 实际上板中，使用 reset 来处理浮动电平

yosys> proc

这是一个指令集合，等价于如下一系列指令：

yosys> proc_clean
yosys> proc_rmdead
yosys> proc_init
yosys> proc_arst
yosys> proc_mux
yosys> proc_dlatch
yosys> proc_dff

Command	Function	for counter.v
proc_clean	remove empty parts of processes	没有空的process，所以没效果
proc_rmdead	eliminate dead trees in decision trees / if-else switch会构成决策树，清除永远不会到达或者空的分支	没有永远不会到达的分支，所以没效果
proc_init	convert initial block to init attributes	没效果，不懂
proc_arst	detect asynchronous resets / 检测异步复位	没有异步复位，所以没效果

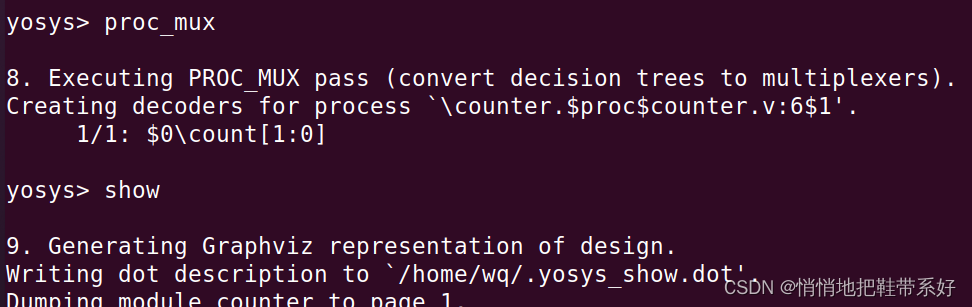

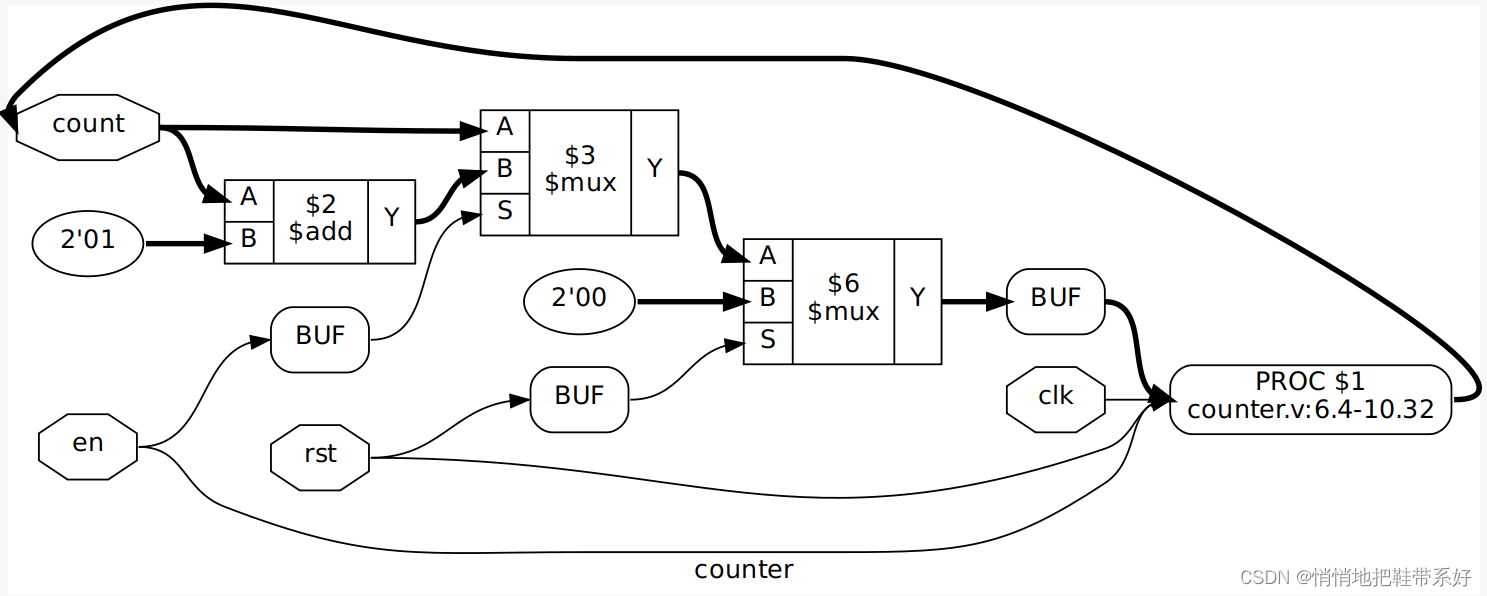

proc_mux	convert decision trees to multiplexers / 用选择器来实现决策树	效果如下图所示
proc_dlatch	extract latches from processes and converts them to d-type latches / 将锁存器转换成D锁存器	没有锁存器？所以没效果，一般都用触发器

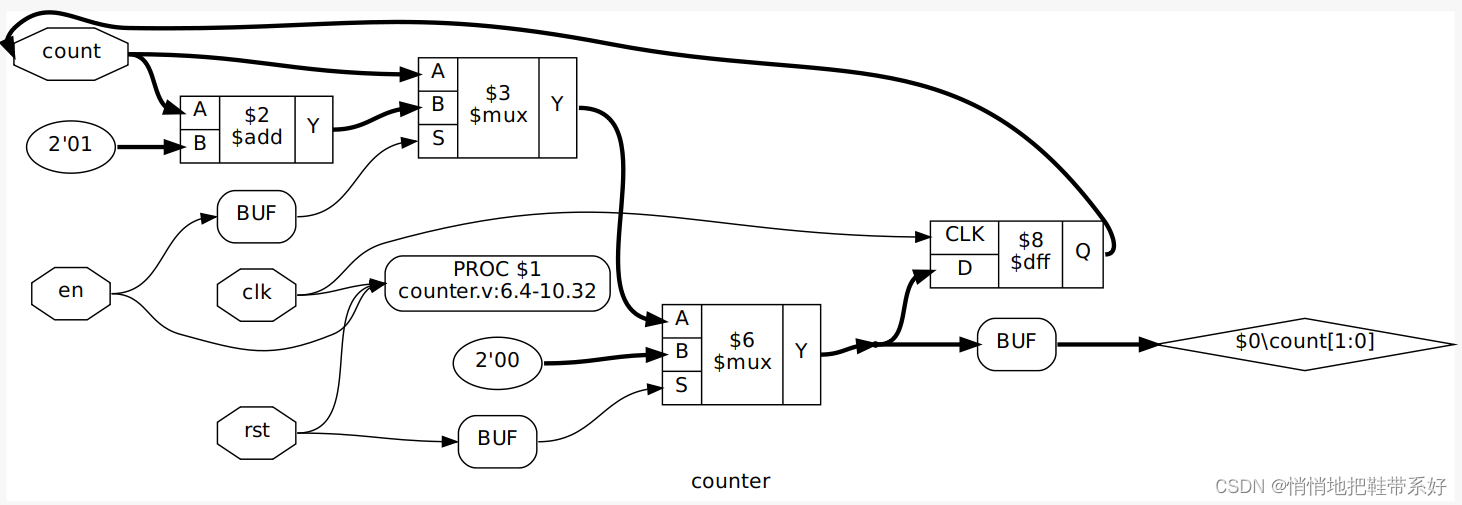

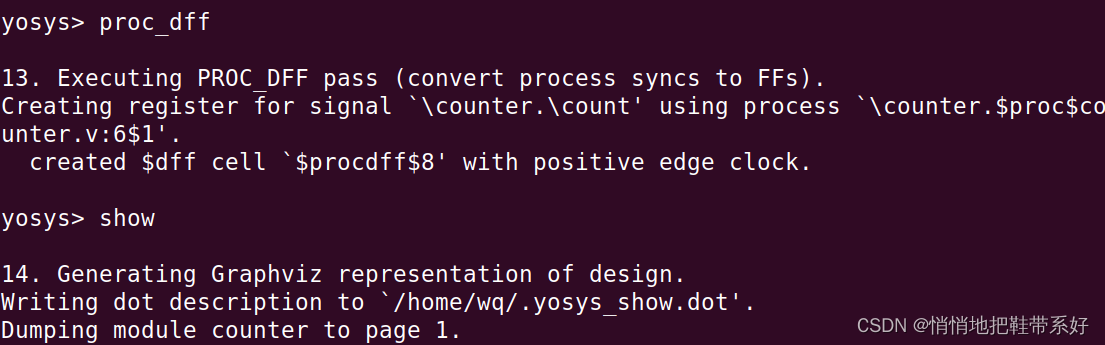

proc_dff	extract flip-flops from processes and converts them to d-type flip-flop cells / 将always block中的D触发器提取出来	效果如下图所示

• always中的if 和 else if 是有先后关系的，这里使用两个mux串行来实现
• 其中A和B是mux的输入数据，S是选择信号，Y是输出数据。

• 把always里的时序逻辑分离出来

提示信息说的很清楚，这个命令做了哪些事；如果没起效果，就只输出一行Executing ...

3. 使用fsm命令处理有限自动状态机

由于HDL的并行性，如果我们想分周期完成一个任务，可以设置多个使能信号来链接不同的模块（一个模块执行结束，输出下一个模块的使能信号），但比较麻烦。
如果使用FSM，一个模块就可以完成。

module test(input clk, rst, ctrl, output [3:0] Out);
    reg [1:0] curState;  // current state
    reg [1:0] nextState; // next state

    always @(posedge clk) begin // 时序逻辑，一般使用非阻塞赋值
        if(rst) curState <= 0;
        else curState <= nextState;
    end

    always @(curState or ctrl) begin // 组合逻辑，一般使用阻塞赋值
        case (curState)
            0: begin
                    Out = 1;
                    nextState = ctrl ? 1 : 2;
                 end
            1: begin
                    Out = 2;
                    if (ctrl) begin
                        Out = 3;
                        nextState = 2;
                    end
                 end
            2: begin
                    Out = 4;
                    if (ctrl) begin
                        Out = 5;
                        nextState = 3;
                    end
                end
            3: begin
                    if (!ctrl)
                        nextState = 2'b00;
                 end
            default: ;
        endcase
      end
  endmodule

extract and optimize finite state machines

4. 使用opt命令进行优化
