第四节_PySide6中Qt Designer 的基础使用_下篇

---

前言

第三节_PySide6中Qt Designer 的基础使用_上篇 详细介绍了如何通过拖曳鼠标等可视化操作创建一个 UI 程序，并进行UI界面布局操作；由于Qt Designer 符合 MVC（模型—视图—控制器）设计模式，做到了显示和业务逻辑的分离，本节主要会对“信号/槽编辑器” 面板、 “动作编辑器” 面板和“资源浏览器” 面板功能进行详细的讲解，使读者明白业务逻辑方面，从而能整体构建出一个exe运行程序。

---

一、“信号/槽编辑器” 、 “动作编辑器” 和“资源浏览器” 面板简介

1.信号/槽编辑器面板（Signal/Slot Editor）

①功能概述
作用： 可视化连接控件的 信号（Signal） 与 槽函数（Slot），定义事件触发逻辑；
核心概念： 1）信号：控件的事件（如按钮点击 clicked、文本框内容变化 textChanged）；
2）槽：事件触发后执行的函数（如关闭窗口 close()、更新标签文本 setText()）。

②典型场景
1）快速原型设计：无需编写代码即可预览简单交互（如点击按钮关闭窗口）；
2）简单逻辑绑定：直接连接内置槽函数（如 show()、hide()）。

2.动作编辑器面板（Action Editor）

①功能概述
作用： 集中管理 QAction 对象，用于创建可复用的菜单项、工具栏按钮和快捷键操作；
核心价值： 统一配置动作属性（如文本、图标、快捷键），避免重复代码；

②典型场景
1）菜单/工具栏同步：同一操作（如“保存文件”）同时在菜单和工具栏展示；
2）快捷键管理：统一配置全局快捷键（如 Ctrl+S 触发保存动作）。

3.资源浏览器面板（Resource Browser）

①功能概述
作用： 管理应用程序的静态资源（如图片、图标、样式表），通过 .qrc 文件编译为 Python 模块，避免硬编码路径；
核心流程： 添加资源 → 编译为 .py → 代码中通过 ：/ 前缀引用；

②典型场景
1）图标管理：统一应用图标、工具栏按钮图标；
2）样式表嵌入：将 CSS 文件编译到资源中，动态加载界面样式。

4.归纳

面板	核心功能	开发效率提升点
信号/槽编辑器	快速绑定简单事件逻辑	减少基础交互的编码量
动作编辑器	统一管理菜单、工具栏和快捷键	避免重复配置，提升代码可维护性
资源浏览器	集中管理图片、图标等静态资源	消除路径依赖，便于跨平台部署

通过合理利用这三个面板，开发者可以高效完成界面设计、事件绑定和资源管理，显著降低 PySide6 项目的开发复杂度。
但是 信号/槽 在 UI 界面只能处理简单的逻辑，复杂逻辑（如参数传递、动态绑定）仍需在代码中处理，故本节不会讲解，后续只会通过代码来对 信号/槽 进行讲解。

二、资源文件的添加

1.资源文件创建

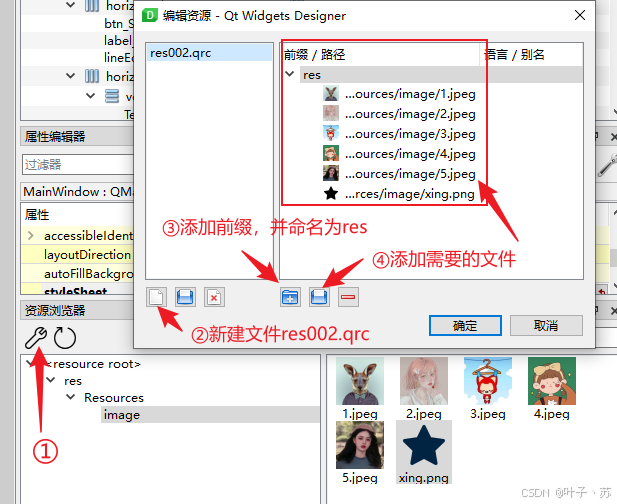

在资源浏览器面板①点击 “编辑资源 ”按钮；②新建qrc资源文件，命名为res002.qrc，并保存到项目根目录；③添加前缀，并命名为res；④添加所需要的文件，如图片、图标：

2.将.qrc 文件转换为.py 文件

使用PySide6-rcc资源文件编译工具将 res002.qrc 文件转换成 res002_rc.py 文件，便于主程序中进行引用和后续exe可执行文件的打包。（注意：如果 res002.qrc 资源文件进行了重新添加或者更改后，一定要使用 PySide6-rcc 工具将 res002.qrc 文件再次进行转换，这样主程序引用的 res002_rc.py文件就能一直保持最新的）

三、菜单栏与工具栏

1.菜单栏的添加

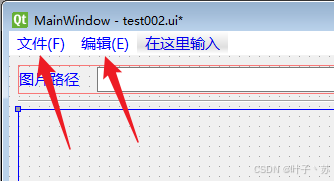

①Main Window 即主窗口，主要包含菜单栏、工具栏、任务栏等。先双击菜单栏中的 “在这里输入”，然后输入文字，最后按 Enter 键即可生成菜单。对于一级菜单，可以通过输入“文件(&F)”和“编辑(&E)”来加入菜单的快捷键，需要注意的是，要按 Enter 键来确认菜单的输入：

②在 Qt 和 PySide6 中，& 符号用于 定义快捷键（助记符），使得用户可以通过 Alt + 字母 快速操作控件（如按钮、菜单项）；

1）文本解析：

Qt 在渲染控件文本时，会自动检测 & 符号，并将其后的第一个有效字母标记为快捷键；
& 符号本身不会显示，而是触发下划线效果（如 “Save” 显示为 “S ave”）。

2）事件绑定：

Qt 自动将快捷键与控件的默认动作绑定（如按钮的 clicked 信号）；
无需手动编写快捷键逻辑（如 QShortcut）。

3）使用场景

menu = QMenu(“&File”) ---------------------- # Alt+F 展开菜单
action = menu.addAction(“&New”) ---------- # Alt+N 触发动作

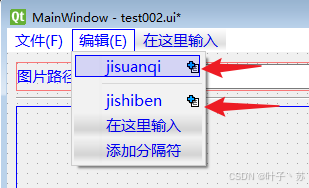

③在第一级菜单 文件(&F) 下输入 “打开” 、“新建” 和 “关闭” 这 3 个子菜单，每个子菜单间添加分隔符；在第一级菜单 编辑(&E) 下输入 “计算器” 和 “记事本” 这 2 个子菜单，子菜单间添加分隔符。（注意：在菜单栏中子菜单无法输入中文，先用拼音代替，后续可以通过 “属性编辑器” 或者 “动作编辑器” 面板进行中文改名）

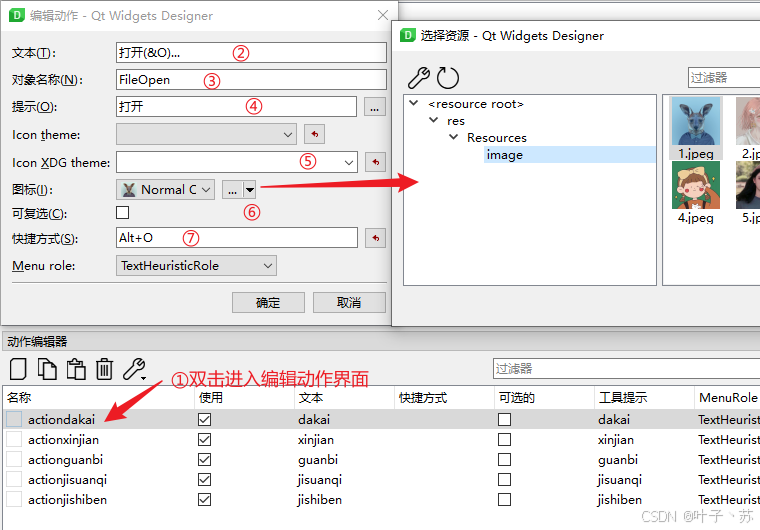

④在 “动作编辑器” 面板对上面添加的 子菜单 进行动作编辑，双击需要操作的 子菜单 进入动作编辑界面，对每一栏进行编辑，第 5 步和第 6 步都是进行添加图标，区别是第 5 步是引用的内部自带的系统图标；第 6 步是可以直接引用路径或者qrc资源，如果选中资源文件，就会直接跳转到 “资源浏览器” 界面，从而选中资源，这样上面创建的资源文件就可以用于此时了：

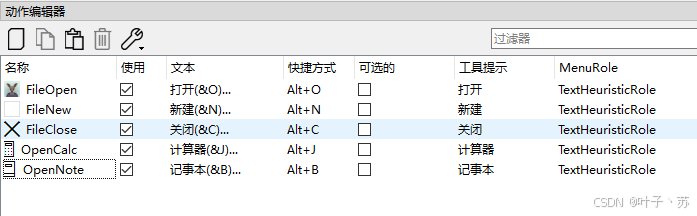

下图是 5 个子菜单动作添加完成后的界面：

2.工具栏的添加

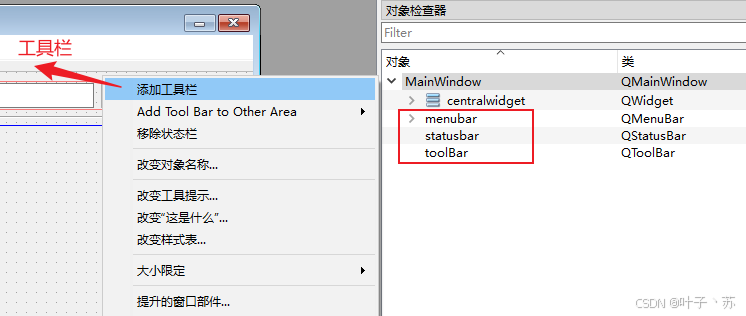

①在主窗口添加工具栏。Qt Designer 默认生成的主窗口是不显示工具栏的，可以通过单击鼠标右键来添加工具栏，添加完成后可以在对象检查器中看到 “menubar”、“toolBar”、“statusbar”、，分别代表菜单栏、工具栏和状态栏（位置位于主界面的最下方）：

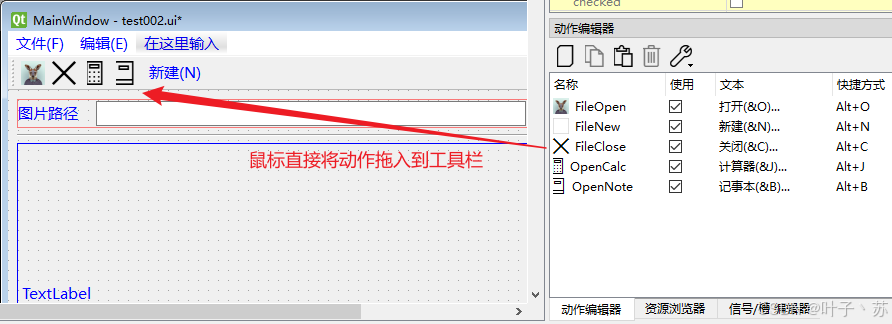

②将需要的动作从“动作编辑器”面板拖曳到工具栏中，可以看到如果 子菜单 动作中增加了系统图标或者自定义图标，都会在工具栏以图标的形式显示，如果没添加图标，在工具栏中就以 子菜单 动作的文本进行显示：

四、界面文件和逻辑文件的结合

1.完成界面文件

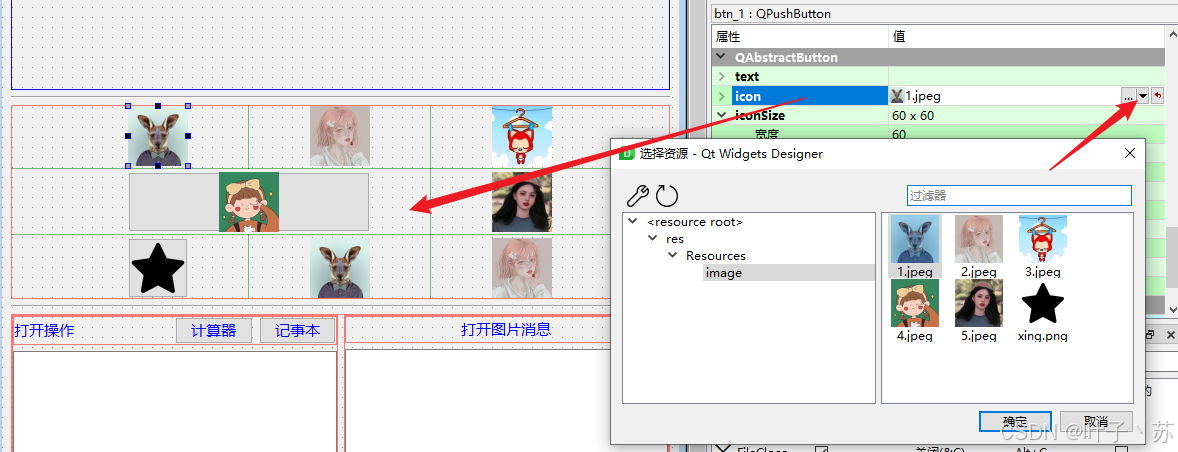

对UI界面按照自我想法进行优化调整，例如通过引用已完成的 qrc资源文件 来添加图标。当优化完成后进行保存，并使用 PySide6-uic工具将 test002.ui 文件转换成直接导入的 Python 代码 test002_ui.py 文件，此时界面文件的工作已全部完成：

2.完成逻辑文件

在 Demo002.py 中编写主程序：

import sys
import os

from PySide6.QtWidgets import *
from PySide6.QtGui import *
from PySide6.QtCore import *

from UI.test002_ui import Ui_MainWindow


class MyWindow(QMainWindow):  # 这里的继承的父类一定要注意使用你定义UI窗体类型
    def __init__(self):
        super().__init__()
        # 实例化 ui.py 文件中的UI窗体类
        self.ui = Ui_MainWindow()
        # 使用 Ui_MainWindow 中的 setupUi 方法给当前窗体加载 ui 界面
        self.ui.setupUi(self)

        # 菜单的点击事件，当点击打开菜单时连接槽函数 openFile()
        self.ui.FileOpen.triggered.connect(self.openFile)

        # 菜单的点击事件，当点击关闭菜单时连接槽函数 close()
        self.ui.FileClose.triggered.connect(self.close)
        # 通过按键和自定义函数关闭程序
        self.ui.btn_Close.clicked.connect(self.close)

        # 打开计算器
        self.ui.OpenCalc.triggered.connect(lambda: os.system('calc'))
        # 通过按键和自定义函数打开计算器
        self.ui.btn_OpenCalc.clicked.connect(self.m_OpenCalc)

        # 打开记事本
        self.ui.OpenNote.triggered.connect(lambda: os.system('notepad'))
        #通过按键和自定义函数打开记事本
        self.ui.btn_OpenNote.clicked.connect(self.m_OpenNote)

        # 打开图片
        self.ui.btn_Select.clicked.connect(self.file_filter)  # 信号/槽

    def openFile(self):
        file, ok = QFileDialog.getOpenFileName(self, caption="打开", dir=os.path.abspath('.'), filter="All Files (*);;Text Files (*.txt)")
        # 在状态栏显示文件地址
        self.statusBar().showMessage(file)

    def m_OpenCalc(self):
        self.ui.TextEdit_1.setPlainText("打开了计算器！！！")
        os.system('calc')

    def m_OpenNote(self):
        self.ui.TextEdit_1.setPlainText("打开了记事本！！！")
        os.system('notepad')

    def file_filter(self):
        file_name, _ = QFileDialog.getOpenFileName(self, caption='Open file1', dir=os.path.abspath('.'),
                                                   filter="Image files (*.jpg *.png);;Image files2(*.ico *.gif);;All files(*)")
        self.ui.lab_Image.setPixmap(QPixmap(file_name))
        self.ui.lineEdit.setText(file_name)
        # 使用 setScaledContents 函数从而让图像自适应QLabel窗口
        self.ui.lab_Image.setScaledContents(True)

        self.ui.TextEdit_2.setPlainText("打开了图片！路径为："  + file_name)


if __name__ == "__main__":
    app = QApplication(sys.argv)
    #设置UI界面的图标，使用:/来引用资源文件
    app.setWindowIcon(QIcon(':/res/Resources/image/5.jpeg'))
    windows = MyWindow()
    windows.show()
    sys.exit(app.exec())

3.主体逻辑代码解析

① from UI.test002_ui import Ui_MainWindow 代码将界面文件结合在主体函数中，然后通过实例化UI窗体 self.ui = Ui_MainWindow() 达到在主程序对各控件的操作；

② 每个 PySide 6 程序都需要有一个 QApplication 对象，QApplication 对象包含在QtWidgets 模块中。sys.argv 是一个命令行参数列表。Python 脚本可以从 Shell 中执行，也可以携带参数，这些参数会被 sys.argv 捕获，代码如下：

app = QApplication(sys.argv)

③ 实例化MyWindow()，并在屏幕上显示，代码如下：

windows = MyWindow()
windows.show()

④ app.exec()是 QApplication 对象的函数，exec()函数的作用是“进入程序的主循环直到 exit()被调用”。如果没有 exec()函数，win.show()函数也会起作用，只是运行的时候窗口会闪退，这是因为没有“进入程序的主循环”就直接结束了。使用 sys.exit()函数退出可以确保程序完整地结束，在这种情况下系统的环境变量会记录程序是如何退出的。代码如下：

sys.exit(app.exec())

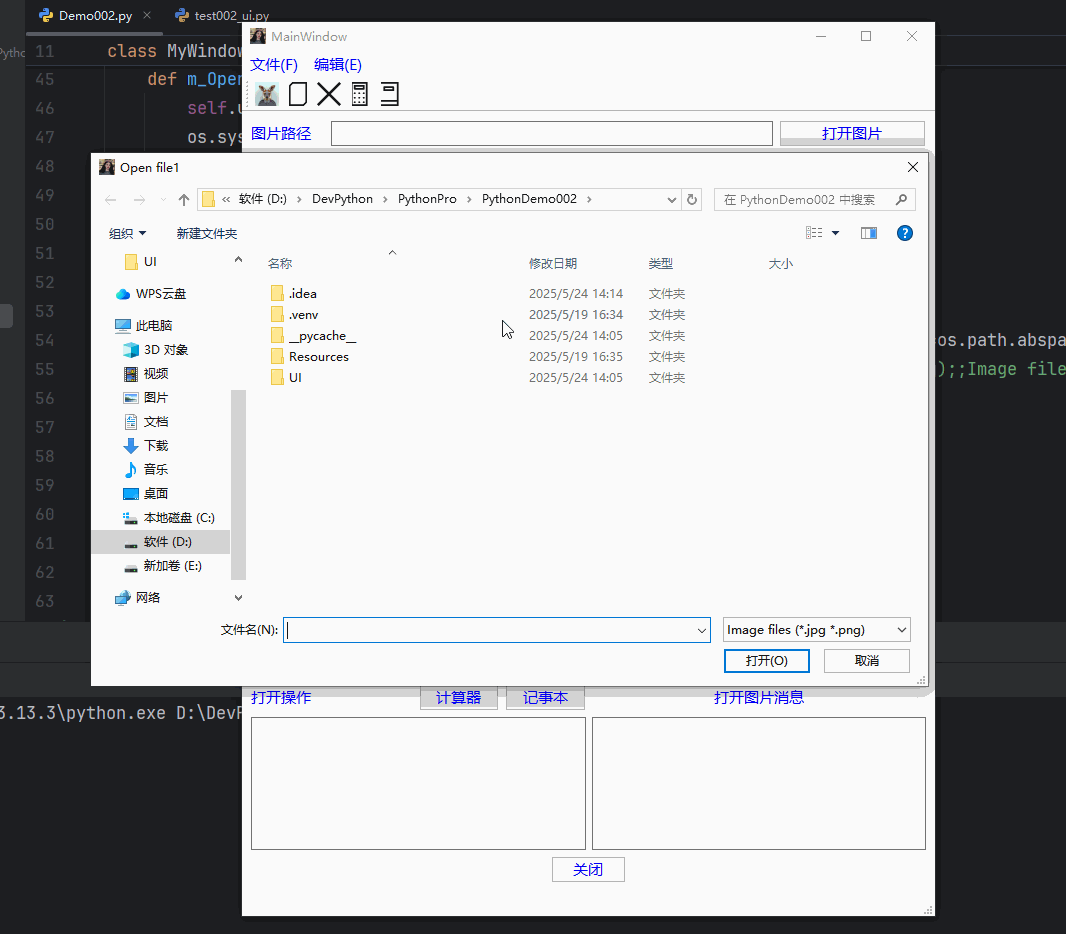

4.程序运行展示

总结

以上通过对“信号/槽编辑器” 面板、 “动作编辑器” 面板和“资源浏览器” 面板功能进行详细的讲解，来阐述程序的业务逻辑方面，后续使界面文件和逻辑文件相结合，从而完成一个完整的程序，达到了快速入门目的，小伙伴也动手写一个小程序吧！
PySide6中Qt Designer 的基础使用篇源码下载地址为：
https://download.csdn.net/download/qq_44869959/90897791
