矽力杰笔试题

矽力杰笔试题型

题型全是设计题，总共为6道，主要偏向与分析和数电基础。
（1）卡诺图化简
（2）电路分析
（3）项目内容
（4）时序分析
（5）数字秒表
（6）verilog验证

第一题还原–卡诺图

F1（A,B,C,D）= 求和m（0,1,2,4,6,8,9,10,12,13,14）
问题1：用卡诺图求出F1的最简形式

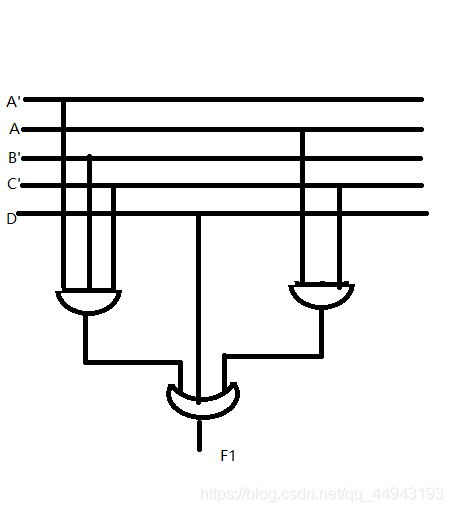

问题2：画出F1的逻辑图

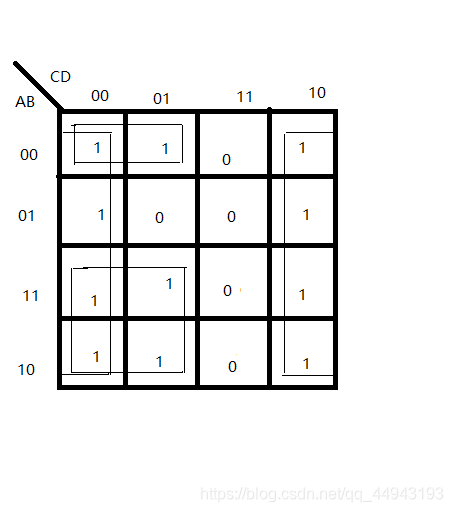

根据上面的卡诺图可以得到化简的F1
F1=D+A’B’C’+AC’

这样两题就答完了，如果对于卡诺图的化简有疑问，可以参考
https://blog.csdn.net/hahasusu/article/details/88244155
本人实力有限，如果写错了，直接私信或者评论即可。
