基础数码管动态扫描（DynamicScan）、74HC573

PROTEUS&KEIL

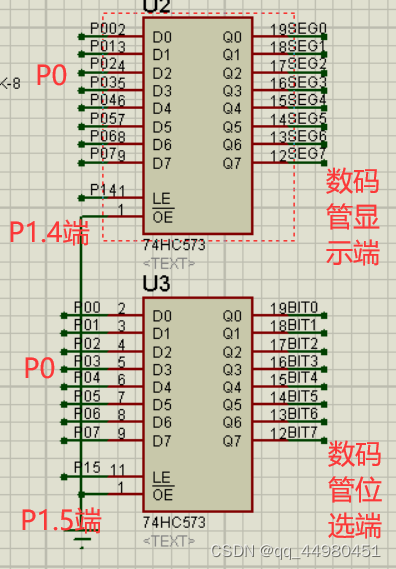

基本逻辑
通过锁存器端口LE控制位选D[0…7]等于G[7…0]然后控制数码管显示
LE与单片机连接的端口（bit_sel=P1.5/seg_sel=P1.4）
置1：打开锁存器（D[0…7]等于G[7…0]）
置0：关闭锁存器（G[7…0]等于接收到的数据）

		bit_sel = 1;	//U3 D[7..0] = G[7..0]
		DATA = 0x80;
		bit_sel = 0;	//位选端= 0x80
		delay(5);
		seg_sel = 1;	//U2 D[7..0] = G[7..0]
		DATA = 0xc0;
		seg_sel = 0;	//数码管显示端=0xc0
		delay(5);

元器件

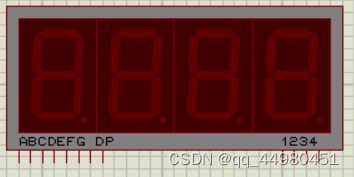

7SEG-MPX4-CA
共阳极4位数码管

元器件连接方法

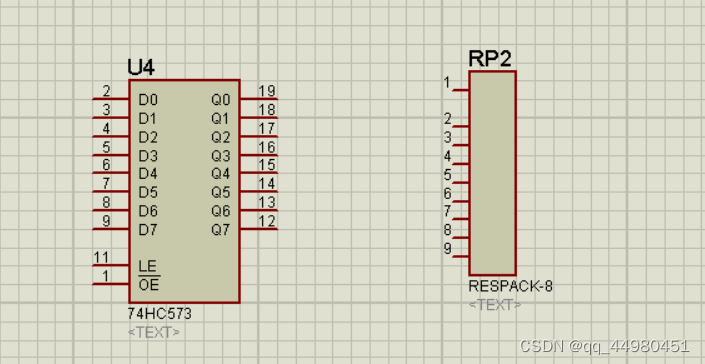

锁存器和排阻
排阻和C51连接并标号

标号模式

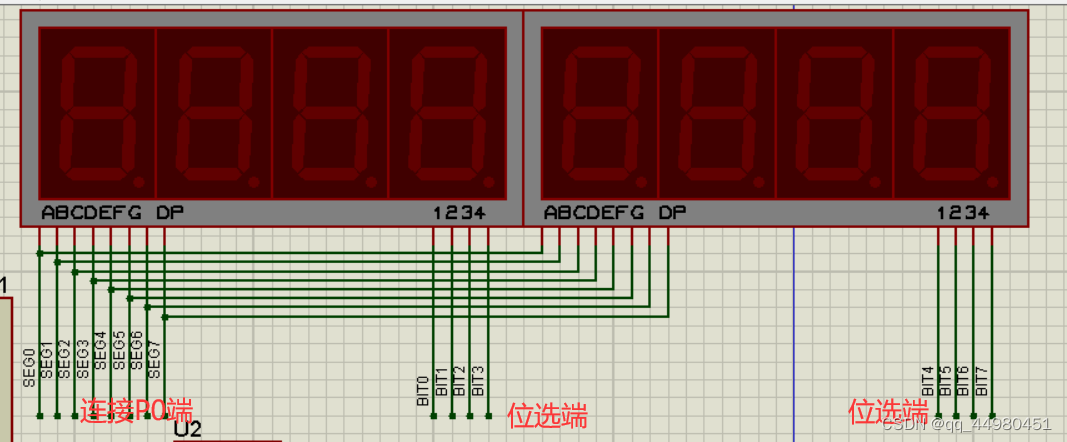

数码管和锁存器、P0端连接



KEIL代码展示

#include <reg51.h>
typedef unsigned char u8;
typedef unsigned int  u16;
sbit seg_sel = P1^4;
sbit bit_sel =
