AT89C51数字电子时钟和proteus仿真（74HC573）

已于 2024-03-10 18:41:05 修改
阅读量3.3k 收藏 54
点赞数 32
分类专栏： C51 文章标签： proteus 单片机
于 2023-09-04 00:14:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_75276385/article/details/132657698
版权

文章目录

概要

`主控芯片为AT89C51，锁存器74HC573控制数码管点亮。
（注：免费源码链接，请点赞关注私信）

使用流程

开启仿真按下按键5显示时间，按键5可选择修改时间模式增，减，闹钟模式。按键1，2，3为修改时间，闹钟定时精度为分钟。

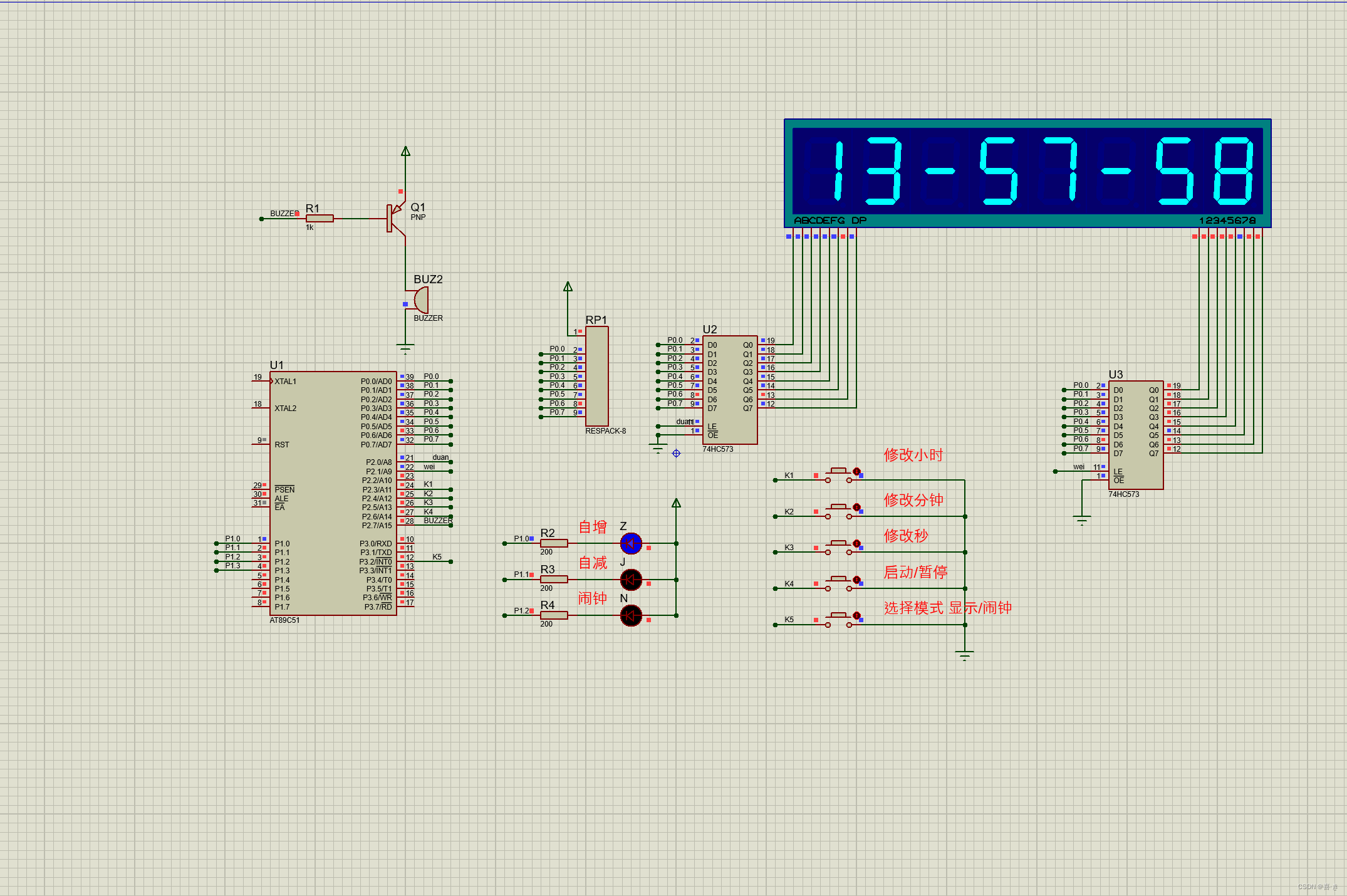

在这里插入图片描述

程序设计

#include<regx52.h>
#include"BUZZER.h"
#include"Key.h"
#include"Delay.h"
void _yuanze();
void _shu_ma_guan();
                //自定义时间初始量
#define S  13
#define F  57
#define M  58
#define N  2    //闹钟响铃时长
sbit duan=P2^0; //段选
sbit wei=P2^1;  //位选
sbit K1=P2^3;   //按键1   小时自增
sbit K2=P2^4;   //按键2   分钟自增
sbit K3=P2^5;   //按键3   秒自增
sbit K4=P2^6;   //按键4   时间暂停
sbit BUZZER=P2^7;
sbit K5=P3^2;   //按键5显示 闹钟/时间

//段选的断码数码管显示的数字     0    1    2    3    4    5    6    7    8    9
           unsigned duan_[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

					 unsigned gong_neng[]={0xff,0xfe,0xfd,0xfb};

					 unsigned  int miao=M,fen=F,shi=S,Keynum;

					 unsigned int a=0,x,y;
	//闹钟提示音
void nao_z()
{

		if(shi==x && fen==y && miao<=N)
		{
			BUZZER=1;
			BUZZER=0;
		}

		else
			BUZZER=1;

}

 //按键控制 自增函数
void yuanze()
{
		Keynum=Key();   //接引按键扫描模块“Key.c”函数的返回值Keynumber

		//通过分支语句对不同按键对 秒K1， 分K2， 时K3， 启动计时器K1， 关闭计时器K4 实行调节
		switch(Keynum)
		{
			case 3:miao++;Keynum=0;if (miao>=60) miao=0;break ;
			case 2:fen++;Keynum=0;if (fen>=60) fen=0;break;
			case 1:shi++;Keynum=0;if (shi>=24) shi=0;break;
		  case 4:Keynum=0;TR0=~TR0;break;    //按键K4，停止定时器,启动定时器
		}

}


//按键控制自减函数
void yuanze1()
{
		Keynum=Key();   //接引按键扫描模块“Key.c”函数的返回值Keynumber

		//通过分支语句对不同按键对 秒K1， 分K2， 时K3， 启动计时器K1， 关闭计时器K4 实行调节
		switch(Keynum)
		{
			case 3:miao--;Keynum=0;if (miao<=0) miao=59;break ;
			case 2:fen--;Keynum=0;if (fen<=0) fen=59;break;
			case 1:shi--;Keynum=0;if (shi<=0) shi=23;break;
		  case 4:TR0=~TR0;break;    //按键K4，停止定时器,启动定时器
		}

}
unsigned int shi_=S,fen_=F-3,miao_,Keynum_;
      //数码管，显示。
			void shu_ma_guan()
			{
         //位选读入数据/第一个数码管/锁存数据 /段选读入数据/小时的十位/锁存数据/防止篡位 /消影
					wei=1;P0=0xfe;wei=0;  duan=1;if(a==3)P0=duan_[shi_/10];else P0=duan_[shi/10];duan=0;Delay(1);P0=0xff;

                                                                            				//小时的个位
					wei=1;P0=0xfd;wei=0;  duan=1;if(a==3)P0=duan_[shi_%10];else P0=duan_[shi%10];duan=0;Delay(1);P0=0xff;

																																										//分隔符
					wei=1;P0=0xfb;wei=0;  duan=1;P0=0x40;duan=0;Delay(1);P0=0xff;

																																										//分的十位
					wei=1;P0=0xf7;wei=0;  duan=1;if(a==3)P0=duan_[fen_/10];else P0=duan_[fen/10];duan=0;Delay(1);P0=0xff;

																																										//分的个位
					wei=1;P0=0xef;wei=0;	duan=1;if(a==3)P0=duan_[fen_%10];else P0=duan_[fen%10];duan=0;Delay(1);P0=0xff;

																																										//分隔符
					wei=1;P0=0xdf;wei=0;  duan=1;P0=0x40;duan=0;Delay(1);P0=0xff;

																																										//秒的十位
					wei=1;P0=0xbf;wei=0;	duan=1;if(a==3)P0=duan_[miao_/10];else P0=duan_[miao/10];duan=0;Delay(1);P0=0xff;

																																										//秒的个位
					wei=1;P0=0x7f;wei=0;  duan=1;if(a==3)P0=duan_[miao_%10];else P0=duan_[miao%10];duan=0;Delay(1);P0=0xff;
			}



void main()
{

		TMOD=0x01;       //选择定时器工作模式T0  0000 0001

		TH0=(65535-50000)/256;        //高位寄存器== TH0=15535/256;//65535-50000=50000us=50ms

		TL0=(65535-50000)%256;        //低位寄存器== TL0=15535%256;

		//中断系统
		EA=1;            //总中断开关
		ET0=1;           //中断允许控制位   计数器T0溢出中断允许控制位
		TF0=0;           //中断请求位
    //外部中断
	  EX0=1;
	  IT0=1;
		while(1)
		{

			nao_z();
			if(a==1){yuanze();shu_ma_guan();}	        //按键控制自增模式
			if(a==2){yuanze1();shu_ma_guan();}        //按键控制自减函数
			if(a==3){_yuanze();shu_ma_guan();}       //按键闹钟定时模式
		}

}

//中断服务子程序            定时器0
void Timer1_Routine() interrupt 1
{
		static unsigned int n;//静态储存

	//进行中断重新赋值，下次运行也为1ms
		TR0=1;
		TH0=(65535-50000)/256;          //高位寄存器
		TL0=(65535-50000)%256;          //低位寄存器
		n++;
		if(n>=20)        //每隔一秒运行
		{
			n=0;
			miao++;              //秒自增

			if(miao>=60)         //秒为60，秒清零，分自增1
			{
				miao=0;
				fen++;

				if(fen>=60)        //分为60，分清零，小时自增1
				{

					fen=0;
					shi++;
					Buzzer_Time(100);  //整点提醒蜂鸣器工作

					if(shi>=24)        //小时为24时，小时清零
					{
						shi=0;

				 }
				}
			}

		}

}
//中断服务程序          外部中断0
void Init0_Routine() interrupt 0
{
	++a;
	if(a>=4) a=1;
	P1=gong_neng[a];
}


//unsigned int shi_=S,fen_=F-3,miao_,Keynum_;

 //按键控制闹钟 自增函数
void _yuanze()
{
		Keynum_=Key();   //接引按键扫描模块“Key.c”函数的返回值Keynumber

		//通过分支语句对不同按键对 秒K1， 分K2， 时K3， 启动计时器K1， 关闭计时器K4 实行调节
		switch(Keynum_)
		{

			case 2:fen_++;Keynum_=0;if (fen_>=60) fen_=0;break;
			case 1:shi_++;Keynum_=0;if (shi_>=24) shi_=0;break;

		}
	    x=shi_;y=fen_;
}
