华为防火墙的OSPF配置实验

实验需求

1.SW1、SW2、OUT和FW之间通过OSPF实现路由互通

2.OUT路由器上配置easy ip，使SW1和SW2的loopbach接口可以访问外网

注：本实验是基于华为USG5500设备

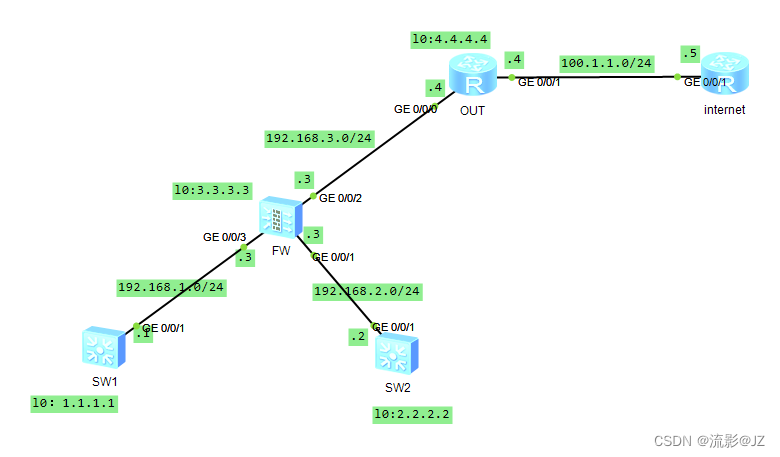

实验拓扑图如下

步骤一：配置地址

按照图示配置好ip地址（两台交换机是用vlanif10配置的地址）

配置过程略

步骤二：配置OSPF

SW1：

[SW1-ospf-1]ospf 1
[SW1-ospf-1] area 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]  network 192.168.1.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]  network 1.1.1.1 0.0.0.0

SW2:

[SW2]ospf 1
[SW2-ospf-1] area 0.0.0.0
[SW2-ospf-1-area-0.0.0.0]  network 192.168.2.0 0.0.0.255
[SW2-ospf-1-area-0.0.0.0]  network 2.2.2.2 0.0.0.0
[SW2-ospf-1-area-0.0.0.0]

FW:

[FW]ospf 1
[FW-ospf-1] area 0.0.0.0
[FW-ospf-1-area-0.0.0.0]  network 192.168.1.0 0.0.0.255
[FW-ospf-1-area-0.0.0.0]  network 192.168.2.0 0.0.0.255
[FW-ospf-1-area-0.0.0.0]  network 192.168.3.0 0.0.0.255

OUT:

#出口路由器除了配置OSPF外还要配置默认路由访问外网
[OUT]ip route-static 0.0.0.0 0 100.1.1.5
#ospf配置
[OUT]ospf 1
[OUT-ospf-1]default-route-advertise #引入默认路由
[OUT-ospf-1] area 0.0.0.0
[OUT-ospf-1-area-0.0.0.0]  network 192.168.3.0 0.0.0.255
[OUT-ospf-1-area-0.0.0.0]  network 4.4.4.4 0.0.0.0
[OUT-ospf-1-area-0.0.0.0]

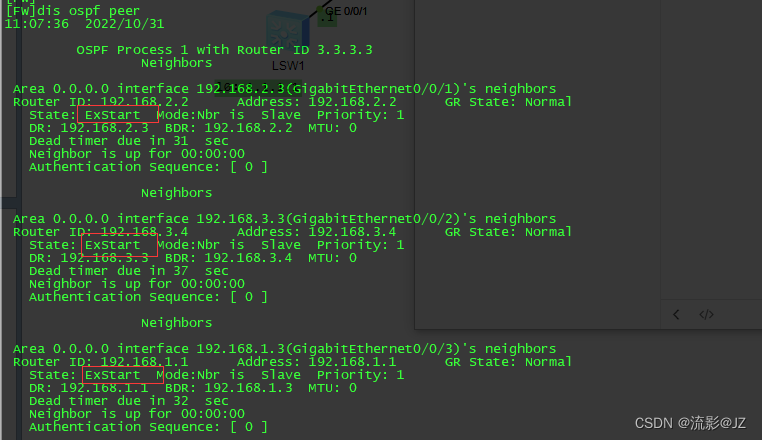

配置好OSPF路由后在FW上查看ospf邻居状态，发现所有邻居状态都为Extart，说明了DD报文应该是被防火墙丢弃了，OSPF不能正常的收发LSA更新报文，导致邻居状态卡在Extart状态。

步骤三：配置防火墙策略

[FW]firewall zone trust #进入安全区域trust
[FW-zone-trust]add interface GigabitEthernet0/0/3 #将接口加入到安全区域
[FW-zone-trust]add interface GigabitEthernet0/0/2
[FW-zone-trust]add interface GigabitEthernet0/0/1

此条命令一配置，SW1、SW2和OUT就处于同一个安全区域（Trust），在同一个区域的设备之间进行通信默认是不受防火墙影响的，所以彼此之间能进行正常通信，正常交换DD报文。邻居状态达到Full。

步骤四：配置NAT

[OUT]acl number 2000  #配置acl抓取私网数据包
[OUT-acl-basic-2000] rule 5 permit source 1.1.1.0 0.0.0.255
[OUT-acl-basic-2000] rule 10 permit source 2.2.2.2 0

[OUT-GigabitEthernet0/0/1]nat outboud 2000 #应用acl到OUT的出接口批匹配数据包进行地址转换

测试一下是否能正常的学习路由从而访问内外网，在SW1上测试是否能ping通内外网。

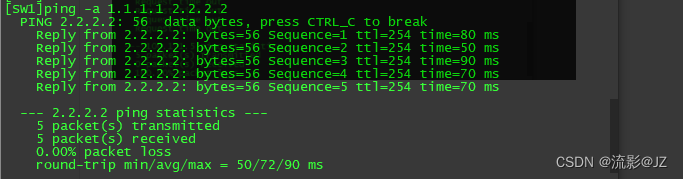

带源地址1.1.1.1 能ping通内部SW2的环回地址2.2.2.2。

1）问题描述

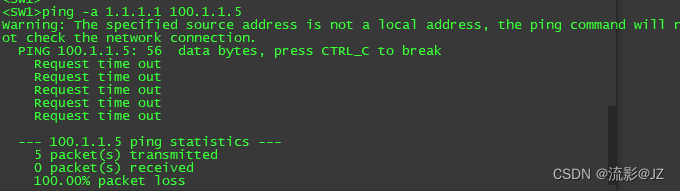

带源地址1.1.1.1 ping外网，如下图所示ping失败。为什么会失败？回看一下配置，ACL和接口地址以及下发的接口都是正确的，一时竟摸不着头脑。

PS：这里卡了很久，想过n种可能但都一一排除了

2）问题分析

万般无奈下我想起了ensp的自带神器wireshark。先用wireshark抓个包，出口路由器到外网之间的的包，该数据包理论上只可能有两个地址。

• 原始地址1.1.1.1
• 路由器出接口的公网地址100.1.1.4

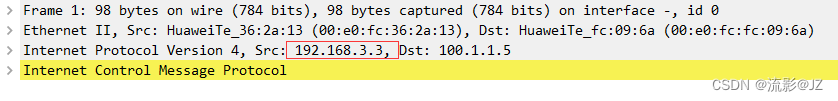

很显然，从上图抓包情况来看是192.168.3.3，这是什么地址呢？细心的可能发现了，这是防火墙的出接口地址。

因此推测ping包在经过防火墙出去时源地址被修改成了防火墙的出接口ip。

再往上回溯，即OUT的入接口，发现源地址也被修改了，进一步验证猜想。

继续回溯到始发网段，在防火墙和SW1之间的入接口抓包，发现防火墙接收到ping包时的源地址还是原始地址1.1.1.1。

因此咱可以破案了，数据包在经过了防火墙的转发之后，防火墙把数据包的源地址修改成了防火墙的出接口ip。出现这种情况应该是防火墙的安全策略，在出接口匹配所有源ip，将其做了一个类似easy ip的地址转换，将地址转换成路由器的出接口地址。

3）解决办法

由上面的地址溯源追踪，我们找到了问题出现的原因。因此直接对症下药，修改ACL规则匹配的源。

在OUT路由器上重新配置ACL下发到出接口

[OUT]acl 2000
[OUT-acl-basic-2000]rule permit source 192.168.3.0 0.0.0.255
[OUT-GigabitEthernet0/0/1]nat outbound 2000

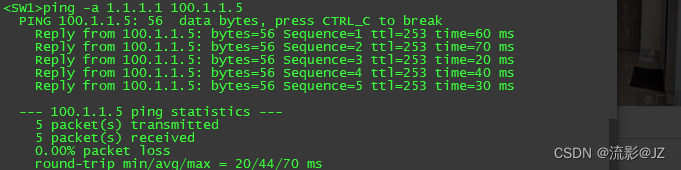

再次在SW1上使用源地址1.1.1.1 ping外网，如下图网络连通。

至此我们通过OSPF的配置将网络都连通了
