直流稳压电源设计—7805

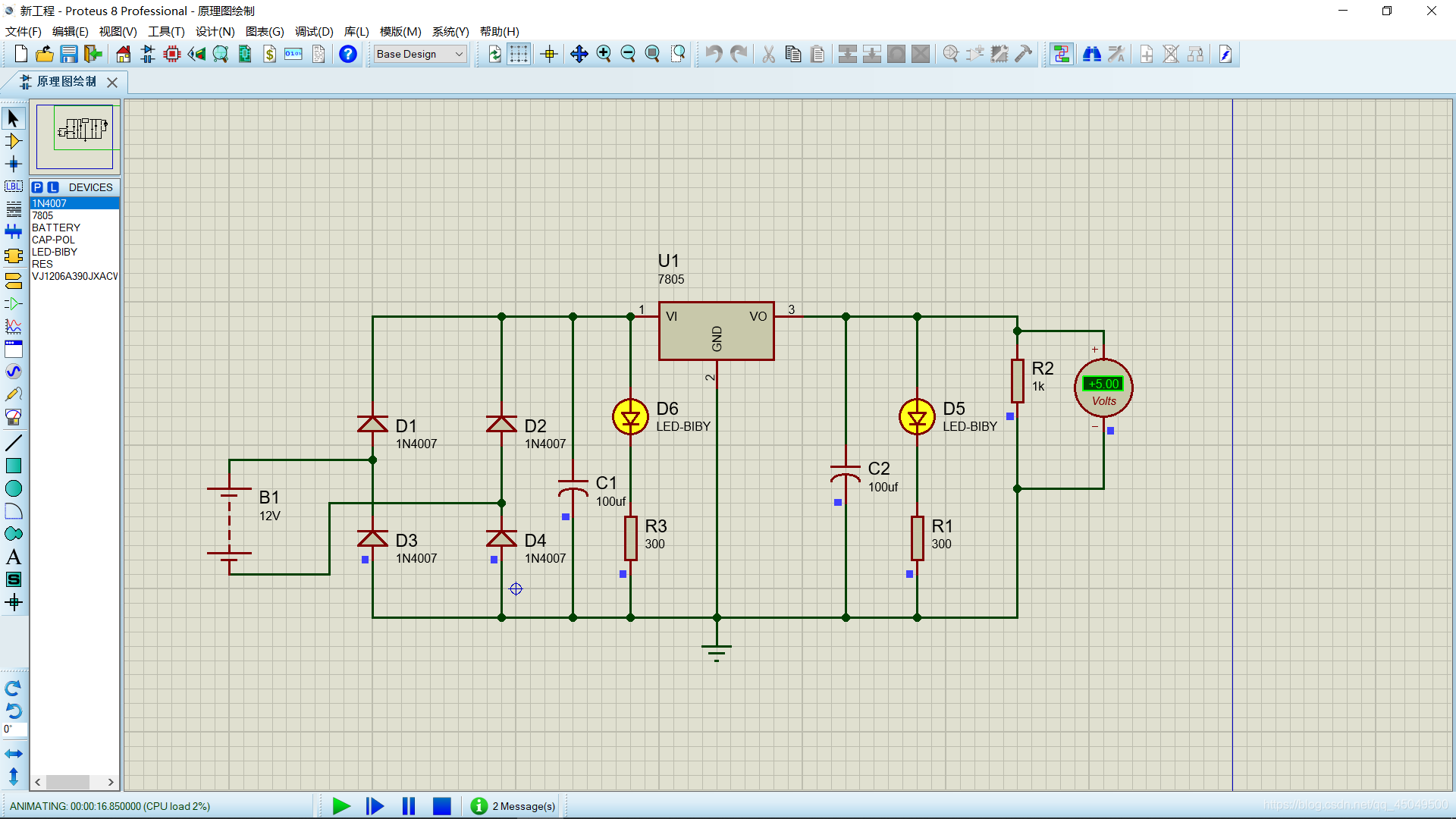

一：高压直流转换为低压直流
如上图所示，自行使用proteus绘制上图。弄明白了下面几个问题你应该就懂了。
问题：(1)7805相关参数自行上网查询。
（2）IN4007在电路中的作用，为什么要使用4个IN4007?
(3)电路图中的电池的极性如果接反，该电路是否会出现问题？
(4)电路中的两个LED灯的作用，不要行不行？
（5）两个电容的作用是什么，电容的容值大小对输出有什么影响？

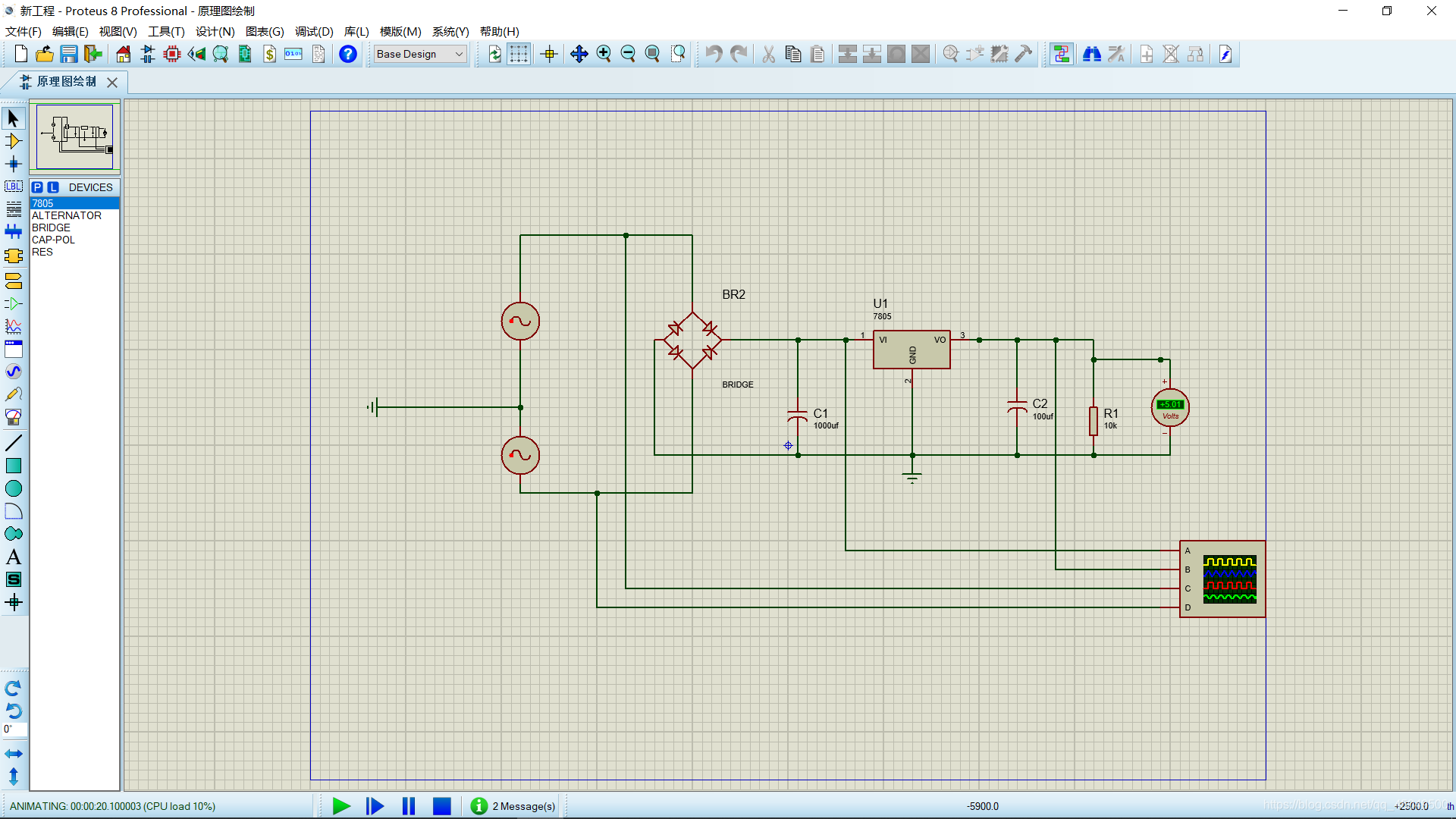

二：高压交流转换为低压直流

如上图所示，自行使用 proteus 绘制上图。别忘了设置交流电源的电压和频率。
问题 ：（1）掌握虚拟示波器的使用方法
（2）电路图中整流桥的作用是什么?
（3 该电路图中使用了两个交流电源（Alternator），如果去掉 1 个交流电源会在示波 器中看到什么现象？
（4）该电路图中使用了两个极性电容，使用它们的目的是什么？如果将电容的容量修 改为 10uf，在示波器中会看到什么？电容的容量修改为 300uf，在示波器中又会看到什么？
注意：有什么问题可以留言，最好自己弄明白，知道了这些问题就差不多了。

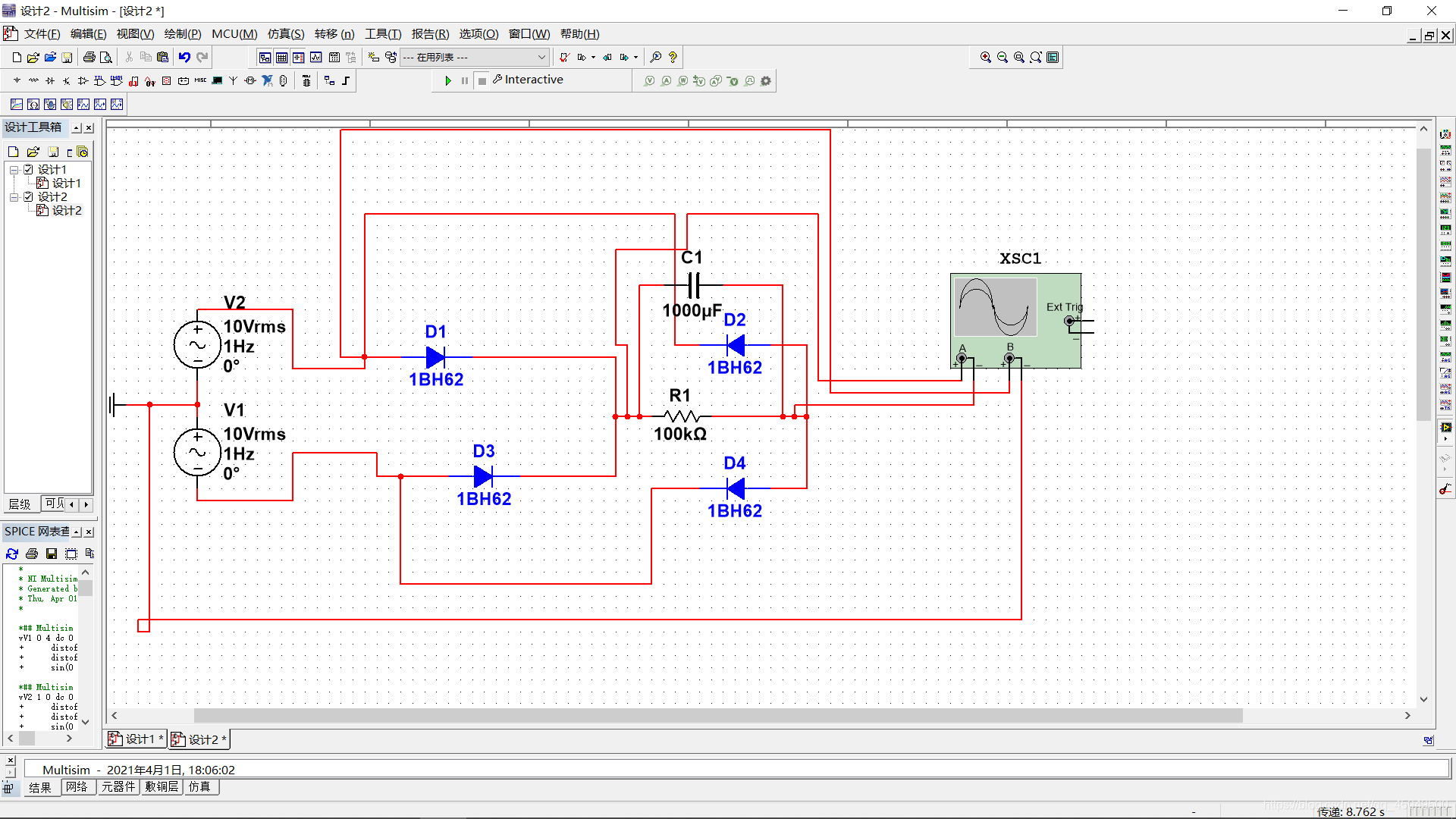

有兴趣的自己画一下并分析一下下面这个电路。作用：交流整直流。
