实验10 直连路由

1 实验目的
1.1 理解直连路由的概念
1.2 掌握路由器接口的IP地址配置方法
1.3 理解IP地址的分类标准
1.4 理解PC机配置中的默认网关的涵义
1.5 了解PING命令在网络排错中的作用
2 实验准备
2.1 安装操作系统电脑一台
2.2 思科模拟器
3 实验步骤

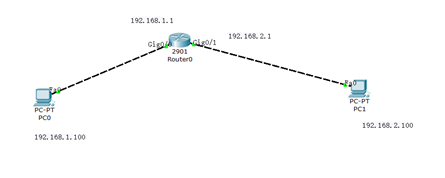

3.1 创建实验拓扑图(报告中需要替换成模拟器中的拓扑图)

在这里插入图片描述

3.2 配置PC机的IP地址,子网掩码(自己设计)
pc0:192.168.1.100 255.255.255.0
pc1:192.168.2.100 255.255.255.0
3.3 配置路由器的IP地址,子网掩掩码(自己设计)
G0/0:192.168.1.1 255.255.255.0
G0/0:192.168.2.1 255.255.255.0

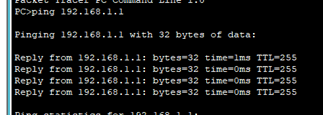

3.4 在PC0主机上PING路由器左侧接口

在这里插入图片描述

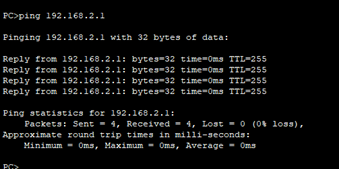

3.5 在PC0主机上PING路由器右侧接口

在这里插入图片描述

3.6 配置PC0主机的默认网关后,再次PING路由器右侧接口
Pc0网关:192.168.1.1
在这里插入图片描述

3.7 查看路由器的直连路由
在这里插入图片描述

3.8 在PC0主机上PING主机PC1
在这里插入图片描述

3.9 配置PC1主机的默认网关后,再次PING主机PC1
Pc1网关:192.168.2.1
在这里插入图片描述

4 思考题
4.1 未配置PC0的默认网关时,为什么PC0无法PING通路由器?
因为未配置PC0的默认网关的时候,PC未和路由器相连的一端未联通所以导致PC0所以无法PING通。
4.2 未配置PC1的默认网关时,为什么PC0无法PING通PC1?
因为未配置PC1的默认网关的时候,PC0和路由器相连的一端联通,但PC1和路由器相连的一端未联通,所以导致PC0无法PING通。
