期刊图片大小规范

目录

1、Elsevier

2、IEEE

3、其他参考

---

总的来说，一般字体样式我们可以使用：

• Times New Roman
• Arial

配色情况：选好一种配图颜色，全文使用该基调。（单色填充，不要加阴影；不要加背景阴影；考虑色盲，对比色不要用红色和绿色。）

图字体大小：一般 6~12 磅。

1、Elsevier

三种版式：单栏图、1.5 栏图、双栏图。所有图高度最好不超过24 cm，但是官网没有具体要求。

图宽度要求如下：

• 单栏图：8~9 cm
• 1.5 栏图：11.4~14 cm
• 双栏图：17.1~19 cm

图形摘要大小：5 × 13 厘米（高×宽）

图字体大小：8 磅（Points）

提交稿件正文字体大小（针对word）：12 磅（Points），即小四号字体。

提交稿件标题字体大小（针对word）：14~16 磅，加粗。

提交稿件行间距（针对word）：1.5倍，或2倍。一般1.5倍即可。（设置的全文行间距。）

参考：Elsevier

2、IEEE

图的大小最好不大于 7.16 x 8.8 英寸（宽 x 高）。

图宽度要求如下：

• 单栏图：3.5 英寸
• 双栏图：7.16 英寸

图字体大小：以全尺寸查看时，类型应显示大约 9-10 磅。

参考：IEEE作者中心、分辨率和大小、知乎

3、其他参考

1英寸 = 2.54厘米

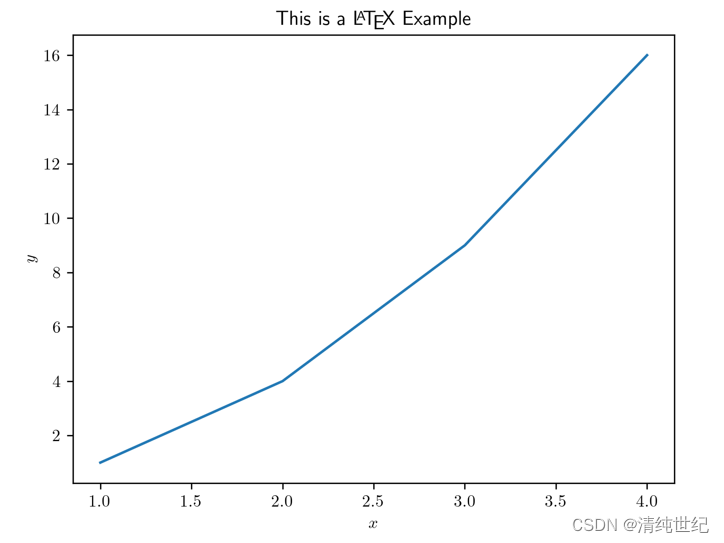

plt绘图中的指定画布大小单位是英寸，指定的画布是（宽 x 高）。示例如下：

import matplotlib.pyplot as plt

plt.rcParams['font.size'] = 9  # 设置全局字体大小为9磅
plt.rcParams['font.family'] = 'Times New Roman' # 设置全局字体为新罗马
# 启用LaTeX渲染，默认False。使用后代码很卡，可以注释plt.show()后直接用plt.savefig()保存
plt.rcParams['text.usetex'] = True

# 创建一个宽度为3.5英寸，高度为2.2英寸的画布
fig = plt.figure(figsize=(3.5, 2.2))

# 定义x轴数据
x = [1, 2, 3, 4, 5]
# 定义y轴数据
y = [3, 6, 2, 5, 1]

# 绘制折线图
plt.plot(x, y)

# 添加标题
plt.title('这是一个示例折线图')
# 添加x轴标签
plt.xlabel('X轴')
# 添加y轴标签
plt.ylabel('Y轴')

plt.savefig('plot1.png', dpi=300)  # 保存图像为PNG格式，设置dpi为300

# 显示绘制的图形
plt.show()
